Discul Airy


Creaza un subiect nou   Raspunde la subiect

Optica

Subiectul anterior :: Subiectul urmator
Afiseaza mesajele pentru a le previzualiza:
Autor Mesaj
Ktulu
Membru
Membru


Data inscrierii: 14 Feb 2008
Mesaje: 81



Localitate: Timișoara

MesajTrimis: 29 Oct 2013 20:21 Download mesaj
Titlul subiectului: Discul Airy
Raspunde cu citat (quote)

Salve!

Doresc, dacă are cineva vreme, să încerce să pună o poză de undeva, ori încearcă el să indice grafic, cum ar trebui noi să vedem exact (adică, chiar exact) discurile Airy. De la un tip de telescop la altul.

De exemplu, eu am un Newton 250/1200 și am încercat să văd dacă e în stare bună de colimare, cu un Zoom la 8mm și un Barlow acromat 3x.
Condiții: marginea loc. Caransebeș, deci, nu prea multă poluare (de nicicare). Însă, fiind situat într-o vale mai întinsă, pot exista curenți... Mă rog...
Deci, l-am dus la 450x și am dat-o-n Airy... E greu să descriu ce-am reușit, dar nicidecum nu arăta ca în linkuri. Și aici mă refer la partea de cercuri în adevăratul sens alt cuvântului (cercuri, domle', nu altfel!)

http://www.google.ro/imgres?biw=1152&b...0915527344

http://www.google.ro/imgres?start=119&...&ty=68

Eu mai de grabă vedeam niște cercuri concentrice, dar cu zone colțuroase (imposibil de desenat acum) aflate pe conturul cercurilor, la distanțe cam egale una de cealaltă. Bineînțeles, cu mijlocul înnegrit de oglinda secundară.
Și de fapt, dacă stau să mă gândesc bine, nu erau mai multe cercuri, ci o pată albă rotunjoară, cu colțuri pe margine. Dar pata respectivă era simetrică! Chiar și colțurile erau simetrice!

Chiar nu mai înțeleg!

Ce nu funcționează bine?

Mulțumesc ancticipat!
Sus
neox
Membru
Membru


Data inscrierii: 17 Iun 2008
Mesaje: 1553



Localitate: Iasi

MesajTrimis: 29 Oct 2013 20:51 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Cel mai sigur e o multitudine de factori, de la turbulenta atmosferica la cea instrumentala (neaclimatizat bine), la astigmatism din oglinda sau oglinda prea "stransa" in barilet. Mai incearca cand e turbulenta mai redusa. Daca "colturile" de care zici sunt simetrice, suna a astigmatism. Asta ar putea fi din suport impropriu al oglinzii sau poate rezultat din procesul de slefuire in sine.
Si ocularul ar putea sa influenteze. Incearca sa-l rotesti sa vezi daca se schimba imginea (pozitia colturilor).

Joacate cu Aberrator, un foarte mic programel cu care poti sa vezi pe viu cam cum variaza imaginea inelelor de difractie cu principalele forme de aberatie si turbulenta sau in combinatie.

http://aberrator.astronomy.net/

_________________
Small minds discuss people, Average minds discuss events, Great minds discuss ideas

www.cloudynights.com
Sus
Ktulu
Membru
Membru


Data inscrierii: 14 Feb 2008
Mesaje: 81



Localitate: Timișoara

MesajTrimis: 29 Oct 2013 21:28 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Pai gandeste-te ca telescopul are vreo 2 ani vechime si este Skywatcher... Apoi ocularul este Omegon 8-24mm + Barlow Orion 3x
Ce sa zic... Dar macar sunt scule medii, nu?

Uite, arata in genul asta, doar ca in centru se vede punctul negru de la secundara (ATENTIE, doar A ADOUA imagine):

P.S.: Am uitat sa precizez ca nu sunt poze facute de mine, ci sunt luate de pe internet, spre exemplificare.



 Descriere:
 Marime fisier:  11.76 kb
 Vizualizat:  de 5057 ori





Ultima modificare efectuata de catre Ktulu la 29 Oct 2013 23:29, modificat de 1 data in total
Sus
Ktulu
Membru
Membru


Data inscrierii: 14 Feb 2008
Mesaje: 81



Localitate: Timișoara

MesajTrimis: 29 Oct 2013 21:37 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

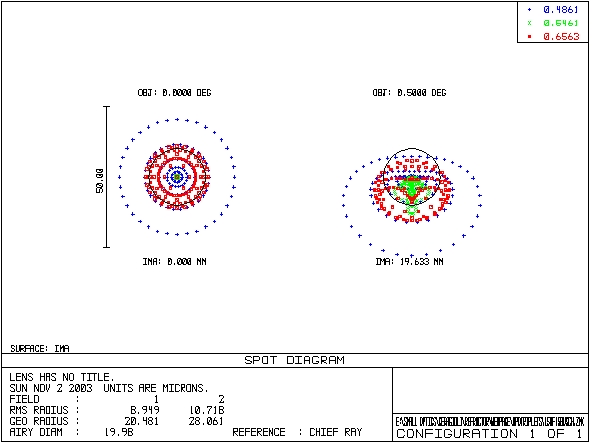

Sau, uitati aici (faceti abstractie de culori - imaginea din stanga)! Am cautat o imagine asemanatoare. Cea de fata nu are nimic de a face cu Airy, dar asta mi-a sari chiar acum in ochi, cautand.

Deci, cam asa apare la mine discul Airy. Inca o data, faceti abstractie de culori!



 Descriere:
 Marime fisier:  89.73 kb
 Vizualizat:  de 5050 ori



Sus
Stanescu Octavian
Membru
Membru


Data inscrierii: 02 Apr 2006
Mesaje: 3668



Localitate: Timisoara

MesajTrimis: 29 Oct 2013 22:17 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

In conditii de seeing bune si telescop aclimatizat colimat si optica buna la focusarea perfecta trebuie sa se vada o biluta mica alba luminoasa inconjurata de 1-2 inele mai palide ca bila centrala.
colturi apar de la turbulente din tub dar sunt miscatoare .inelele se pot frange ca arcuri vibratoare deoarece nu ai seeing perfect . daca in poze ai focusat la maxim nu e ok ce se vede .

aici se poate vedea animatie sugestiva http://calgary.rasc.ca/seeing.htm
Sus
aandrei
Membru
Membru


Data inscrierii: 10 Ian 2013
Mesaje: 494

Motto: Inteligenta si viata sunt proprietati fundamentale ale materiei.

Localitate: Constanta

MesajTrimis: 19 Feb 2014 12:53 Download mesaj
Titlul subiectului: Functie de elevatie
Raspunde cu citat (quote)

Dispersia atmosferica modifica mult aspectul discului Airy, functie de elevatia stelei observate. Filtrele montate pe telescop modifica de asemenea ecuatia.

http://www.paquettefamily.ca/astro/star_study/

Discul Airy are numai cativa microni, si se obtine IN FOCUS. Imaginea defocalizata este un lucru diferit.



 Descriere:
The following images show the expected changes with filter of the Airy pattern on the CDK 12.5" telescope at 35 degrees elevation. Both Lumenera and NexImage (color) outputs are shown. Note the interesting appearance of the UHC-S filter results. The
 Marime fisier:  61.77 kb
 Vizualizat:  de 4785 ori




_________________
Newtonian Dobson Capella 10", F 4,7
