[Erwin]

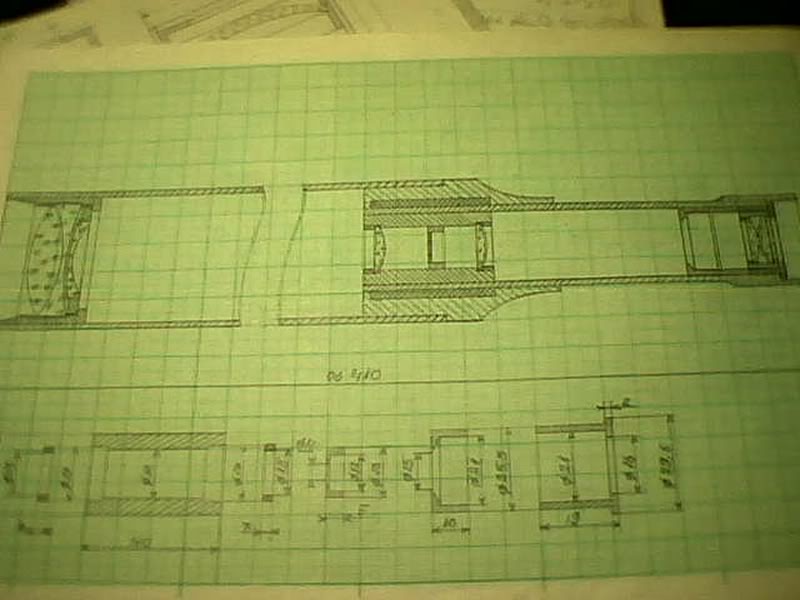

Am găsit prin cutiile cu vechituri un obiectiv de copiator vechi de 60mm cu focala de 340mm, un focalizator elicoidal de la un aparat de proiecție la care i-am scos lentilele și un ocular Kelner de binoclu care avea lentilele ciobite pe margine în urma unui accident. Adaptarea la tubul de carton de la hârtie de calc am făcut-o cu carton subțire rulat și bandă izolatoare precum și cu o mufă de instalații din plastic maro, diferențele dintre diametre fiind relativ mici. Am decupat și 2 diafragme din carton negru pe care le-am fixat în interior cu segmente din tubul de hârtie de calc. A ieșit o lunetă bunicică la testul pe timp de zi, bineînțeles că ploaia din ultimele zile nu m-a lăsat s-o testez pe cer, poate mâine.





Urmează să-i pun inele, probabil coliere de instalații sau furtun și o mică șină de montaj pe montură. Obiectivul care conține mai multe lentile este mai greu decât ocularul așa că centrul de greutate este mai în față. Nu știu ce design optic au aceste obiective, au lentila de front foarte bombată, aproape sferică, iar în spate este o diafragmă mică, pe la 3/4 din diametrul de intrare. Câmpul este uniform și nu prezintă aberații deranjante.

[neox]

Aha, te-am prins la cotitura ! Deci asa se explica ca azi n-am putut copia nimic...la copiator .

Foarte fain !. Ar fi numai buna ca si cautator pentru Cass-ul tau. Daca ai putea sa-i pui si un ocular cu focala mai lunga si reticul iluminat e stass . Am impresia ca designul optic e un triplet sau asa ceva... cred.

[catalin dumitru]

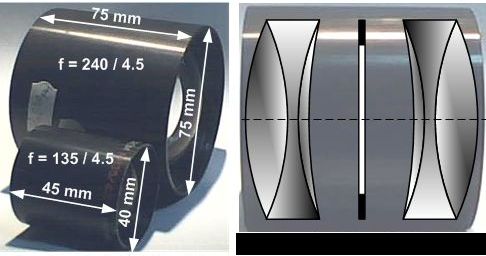

Tripletul Taylor , sau un cvadruplet simetric .

Problema lor este ca aceste obiective dau imagini foarte bune ale obiectelor aflate la distanta pentru care au fost proiectate sa lucreze.

Cred ca te paste o diafragmare sau chiar o redistantiere a lentilelor , pentru imagini de la infinit. Sper sa ma insel in cazul de fatza.

Oricum nu strica putin bricolaj la sfarsit de saptamana

catalin.

[Erwin]

Mulțumesc, prieteni! Se pare că se potrivește de minune cu ocularul kelner de binoclu. Provine de la un 7x50 așa că grossismentul obținut este între 10-12x (n-am măsurat exact). M-am uitat la Lună astă seară și nu am remarcat haloul albăstrui care se vede prin luneta Fraunhofer sau prin binoclu. Se vedeau câteva cratere mai mari și sunt sigur că pusă pe un trepied și focalizată corespunzător va avea o imagine frumoasă, fără alte intervenții. Sigur că pe post de căutător face față cu brio și nici nu am pretenții de nu știu ce calitate de la micuța lunetă.

Obiectivul îl am de la Dragoș ocazie cu care îi mulțumesc. Sper că va fi încântat că am reușit să scot ceva din el.

[tamasflex]

[Mircea Pteancu]

Erwin

Afla tu ca ...''lentila apa nu se face''.

Te ocupi tu de Cas-uri,Mak-uri ,chestii d'alea, dar pana la urma tot lunetist scrie pe tine!

Daca la urmatorea ''intalnire forumistica'' o vei avea la tine,imi va face placere sa fac cunostinta cu noua ta luneta.Felicitari!

Mircea
