Postati o imagine cu instrumentul construit de voi


Du-te la pagina Anterioara  1, 2, 3, ... 11, 12, 13  Urmatoare
Creaza un subiect nou   Raspunde la subiect

DIY / ATM / Reparatii

Subiectul anterior :: Subiectul urmator
Afiseaza mesajele pentru a le previzualiza:
Autor Mesaj
zoth
Membru
Membru


Data inscrierii: 31 Mar 2006
Mesaje: 4581

Motto: decat ceva prost, mai bine nimic bun ...

Localitate: Bucuresti

MesajTrimis: 11 Oct 2012 21:25 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Sistemul de limitare a cursei de focalizare este diferit la Rubinar fata de MTO, mai complicat dar nu musai mai bun. Trecand de limita de focalizare (spre infinit) oglinzile obiectivului se apropie mai mult si secundara incepe sa nu mai "vada" toata suprafata primarei. Efectul este similar cu diafragmarea aperturii. Din acest motiv este de dorit sa nu depasim limita de focalizare.
Pentru prisma iti recomand una la 90 grade normala. Prismele cu acoperis si cele la 45 grade au un drum optic mai lung.

Mult spor si ii astept si pe ceilalti constructori sa apara pe topic.

_________________
Kronos BPC 7x50; Mono TZK 10x80; TS 80SED; TS 102SED
Sus
zoth
Membru
Membru


Data inscrierii: 31 Mar 2006
Mesaje: 4581

Motto: decat ceva prost, mai bine nimic bun ...

Localitate: Bucuresti

MesajTrimis: 12 Oct 2012 18:30 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Daca nu se inghesuie nimeni mai pun eu un proiect ceva mai vechi: o luneta RFT cu deschiderea de 90mm si focala de 600mm.
Luneta a fost construita in tub PVC de 110mm cu perete dublu. Segmentele interioare care asigura rigidizarea mai au rolul de a pozitiona diafragmele interne si celula obiectivului.
Aceasta din urma impreuna cu reductia dintre tub si corpul focuserului au fost strunjite din OL37 si apoi brunate dupa metoda prezentata de Mircea.
Focuserul este un R&P pe 2" si provine de la un RFT comercial de 102/500.
Obiectivul lunetei este proiectat tot de mine si este un dublet de contact (lentilele se ating pe diametrul exterior) construit din sticle cu index mare (crown greu si flint greu) N-SK2 respectiv N-SF4.
In imaginea de mai jos o vedere de ansamblu in stanga si alta spre obiectiv in dreapta (alte imagini cu ea nu mai am prin calculator si nici nu mai pot face deoarece acum are alt stapan).



HM RFT 90_600 (4).jpg
 Descriere:
 Marime fisier:  206.51 kb
 Vizualizat:  de 5975 ori

HM RFT 90_600 (4).jpg



_________________
Kronos BPC 7x50; Mono TZK 10x80; TS 80SED; TS 102SED
Sus
Erwin
Moderator
Moderator


Data inscrierii: 02 Aug 2008
Mesaje: 7428

Motto: panta rhei

Localitate: Bucuresti

MesajTrimis: 12 Oct 2012 19:00 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Deoarece luneta este acum în posesia mea îi pot face și alte poze. Nu am prea făcut observații cu ea din lipsă de timp, dar abia aștept! Smile
_________________
binocluri: 8x22, 7x50, 7x42, 10x50, 10x80, spotting: 10x46, 20x60
refractoare: 60/700, RFT70 F/4, 80/900, RFT 110 F/5.5
reflectoare: MTO-11CA 100/1000, Cass Clasic 8"F/15, dobson newt.158/1240 DH
monturi: piston AZ mount (R), Vixen GP
Sus
zoth
Membru
Membru


Data inscrierii: 31 Mar 2006
Mesaje: 4581

Motto: decat ceva prost, mai bine nimic bun ...

Localitate: Bucuresti

MesajTrimis: 13 Oct 2012 11:51 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Multumesc Tavi Smile
Pentru topicul nostru cred ca sunt suficiente imaginile deja puse.

_________________
Kronos BPC 7x50; Mono TZK 10x80; TS 80SED; TS 102SED
Sus
zoth
Membru
Membru


Data inscrierii: 31 Mar 2006
Mesaje: 4581

Motto: decat ceva prost, mai bine nimic bun ...

Localitate: Bucuresti

MesajTrimis: 03 Noi 2012 16:32 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Imi pare rau ca topicul de fata a fost primit cu prea multa reticenta din partea colegilor forumisti. Nu-mi vine sa cred ca pe astronomy exista numai 5 constructori de instrumente ori accesorii...
Vreau sa va reamintesc ca nu este vorba de un concurs de frumusete si nici unul de performanta ci mai degraba de dorinta de a crea o baza de date cu cat mai multe din instrumentele ori accesoriile construite de amatorii romani.
Cred ca 2 sau 3 fraze bine sintetizate si o imagine nu va rapesc mai mult de 10 min din pretiosul vostru timp pentru a prezenta un proiect. Asadar greu nu e, numai dorinta sa fie ...

Pentru a nu fi total off-topic mai pun un proiect personal care incepe sa capete deja vechime: este vorba de o pereche de oculare solide (doar doua suprafete de trecere aer-sticla), focala de 12,8mm, camp aparent 30 grade, in speta triplete lipite ce au un comportament echivalent cu ocularele cunoscute azi sub denumirea de Super Plossl.
Ocularele impresioneaza prin contrastul lor ridicat si prin cromatica foarte naturala a imaginilor furnizate.
Personal le gasesc foarte utile pentru instrumentele cu deschideri mici (50-100mm) in care gestionarea luminii este esentiala. Pentru randamente bune este de preferat ca raportul focal al instrumentului pe care se folosesc aceste oculare sa fie mai mare de 10.

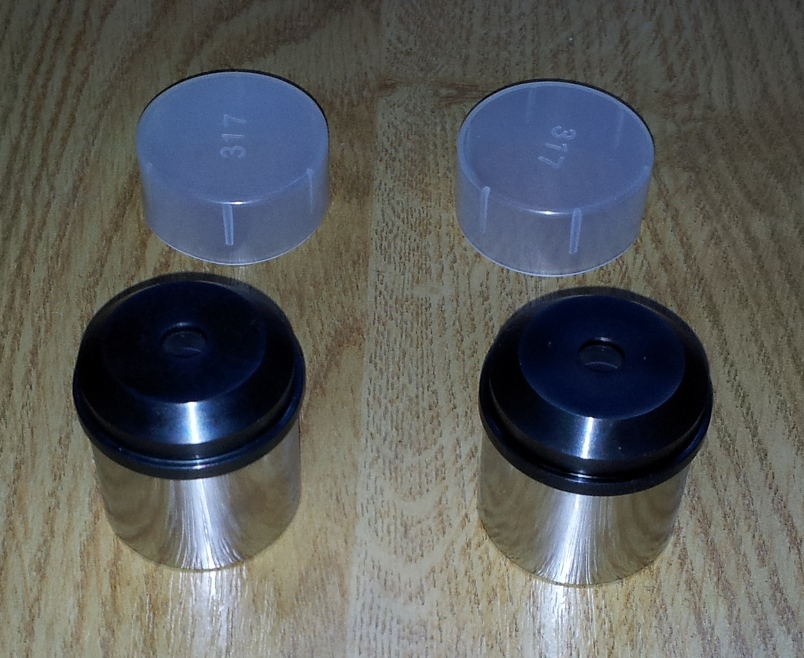

Aspectul final al ocularelor in imaginea de mai jos:



SS 12.8 mm (1).jpg
 Descriere:
 Marime fisier:  282.6 kb
 Vizualizat:  de 5789 ori

SS 12.8 mm (1).jpg



_________________
Kronos BPC 7x50; Mono TZK 10x80; TS 80SED; TS 102SED
Sus
jimao22
Moderator
Moderator


Data inscrierii: 12 Apr 2010
Mesaje: 2555

Motto: [descopera lumina]

Localitate: Ploiesti

MesajTrimis: 03 Noi 2012 19:14 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Pai putem sa punem chestii care le-am mai prezentat deja pe forum? Ca e un pic redundant...
Desi nu total inutil - am observat ca astia mici, in loc sa rasfoiasca baza asta de informatii uriasa, vin si intreaba mereu si mereu aceleasi lucruri. Uneori devine chiar enervant (nu mai am rabdare, am imbatranit).
Sus
danto1313
Membru
Membru


Data inscrierii: 27 Mai 2007
Mesaje: 352




MesajTrimis: 03 Noi 2012 19:34 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Postez si eu una dintre realizarile mele si voi continua cu altele.Pentru detalii vedeti forumul.

http://www.astronomy.ro/forum/viewtopic.ph...mp;start=0



 Descriere:
 Marime fisier:  218.19 kb
 Vizualizat:  de 5751 ori



Sus
jimao22
Moderator
Moderator


Data inscrierii: 12 Apr 2010
Mesaje: 2555

Motto: [descopera lumina]

Localitate: Ploiesti

MesajTrimis: 03 Noi 2012 20:14 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Ok.
O sa postez si eu cateva din "realizarile" mele. Am sa adaug, asa cum a facut si danto link-ul catre zona din forum in care am descris complet istoria constructiei.

Am sa incep cu "guider-finder-ul tunat".

Mai multe aici: http://www.astronomy.ro/forum/viewtopic.ph...mp;start=0



 Descriere:
 Marime fisier:  53.94 kb
 Vizualizat:  de 5725 ori



Sus
jimao22
Moderator
Moderator


Data inscrierii: 12 Apr 2010
Mesaje: 2555

Motto: [descopera lumina]

Localitate: Ploiesti

MesajTrimis: 03 Noi 2012 20:19 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

...si pilonul de la viitorul observator.

http://www.astronomy.ro/forum/viewtopic.ph...mp;start=0



 Descriere:
 Marime fisier:  126.31 kb
 Vizualizat:  de 5726 ori



Sus
jimao22
Moderator
Moderator


Data inscrierii: 12 Apr 2010
Mesaje: 2555

Motto: [descopera lumina]

Localitate: Ploiesti

MesajTrimis: 03 Noi 2012 20:22 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Un laser pe post de finder dar incalzit pentru a functiona si iarna.

http://www.astronomy.ro/forum/viewtopic.ph...mp;start=0



 Descriere:
 Marime fisier:  119.9 kb
 Vizualizat:  de 5728 ori



Sus
jimao22
Moderator
Moderator


Data inscrierii: 12 Apr 2010
Mesaje: 2555

Motto: [descopera lumina]

Localitate: Ploiesti

MesajTrimis: 03 Noi 2012 20:25 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

...si masca Bahtinov cu fire.

http://www.astronomy.ro/forum/viewtopic.ph...mp;start=0



bahtinov cu fire.jpg
 Descriere:
 Marime fisier:  35.66 kb
 Vizualizat:  de 5720 ori

bahtinov cu fire.jpg


Sus
zoth
Membru
Membru


Data inscrierii: 31 Mar 2006
Mesaje: 4581

Motto: decat ceva prost, mai bine nimic bun ...

Localitate: Bucuresti

MesajTrimis: 03 Noi 2012 20:28 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

jimao22 a scris:
Pai putem sa punem chestii care le-am mai prezentat deja pe forum? Ca e un pic redundant...


Jimao, o buna parte din realizarile colegilor forumisti au fost prezentate la vremea respectiva pe diverse topicuri si in diverse sectiuni ale forumului. Cum acesta din urma (forumul) prezinta o dezvoltare destul de dinamica, cel putin in ultima vreme, subiectele respective tind sa fie acoperite de "praful istoriei" pierzandu-se in noianul de subiecte mereu noi.
In aceasta idee am gandit ca unificarea tuturor realizarilor noastre intr-un singur subiect ar fi bine venita iar pentru a nu dezvolta o redundanta suparatoare am optat pentru o prezentare sumara insotita de o imagine reprezentativa. Nu este exclusa nici varianta pe care a mers danto1313 cu o imagine reprezentativa si un link catre detaliile constructiei respective.
Cei interesati de un anumit subiect vor putea intreba autorul unde gasesc mai multe detalii despre respectivul instrument ori accesoriu sau sa mearga direct pe linkul indicat de autor.

_________________
Kronos BPC 7x50; Mono TZK 10x80; TS 80SED; TS 102SED
Sus
jimao22
Moderator
Moderator


Data inscrierii: 12 Apr 2010
Mesaje: 2555

Motto: [descopera lumina]

Localitate: Ploiesti

MesajTrimis: 03 Noi 2012 20:37 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Si sursa de curent de 12V / 17A cu 6 iesiri pentru telescopul si accesoriile mele.

http://www.astronomy.ro/forum/viewtopic.ph...mp;start=0



sursa 12V final.JPG
 Descriere:
 Marime fisier:  48.27 kb
 Vizualizat:  de 5711 ori

sursa 12V final.JPG


Sus
jimao22
Moderator
Moderator


Data inscrierii: 12 Apr 2010
Mesaje: 2555

Motto: [descopera lumina]

Localitate: Ploiesti

MesajTrimis: 03 Noi 2012 20:53 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Va mai arat ceva, daca tot m-am pornit, dar nu e realizarea mea, este a lui dragos.n. Doar se afla in posesia mea.
Este o chestie super-ingenioasa, o sursa de curent (baterie) pe post de contra-greutate la montura telescopului. Are 3 iesiri, 2 de cate 6 volti si una de 12 volti. Inauntru sunt 2 baterii de 6 volti fiecare conectate in asa fel incat sa poata fi folosite separat sau impreuna.
Eu o folosesc cu laser-heater-ul fiindca amplasarea nu imi creaza probleme suplimentare fata de multimea de cabluri deja existente la telescop iar curentul consumat de laser-heater este mic si bateria ma tine o noapte intreaga fara probleme.



baterie-greutate 1 [1600x1200].jpg
 Descriere:
 Marime fisier:  56.81 kb
 Vizualizat:  de 5701 ori

baterie-greutate 1 [1600x1200].jpg



baterie-greutate 2 [1600x1200].jpg
 Descriere:
 Marime fisier:  62.08 kb
 Vizualizat:  de 5701 ori

baterie-greutate 2 [1600x1200].jpg


Sus
dragos.n
Moderator
Moderator


Data inscrierii: 20 Dec 2007
Mesaje: 5491

Motto: Sentio ergo sum

Localitate: Ploiesti

MesajTrimis: 13 Noi 2012 02:26 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Am sa raspund eu la intrebarea care s-a pus mai sus. Si anume de ce asa de putini si-au pus aici realizarile. Raspunsul este simplu, dar trist.

Pentru ca de multe, prea multe ori, cand un membru si-a expus realizarile sau experimentele facute, s-au trezit niste teoreticieni sa le critice, si nu intr-un spirit constructiv, prietenesc, ci intr-unul de superioritate, menit sa arate ca optica teoretica, asa cum au inteles-o doar ei, sau cred ca au inteles-o, le da dreptate. Uitand ca aceasta teorie a fost construita pe baza de observatii directe si experimente. Si ca tot asa e posibil ca in viitor, tot pe baza de observatii si experimente, unele lucruri sa fie intelese mai bine, si teoria sa se modifice.

Am decis sa spun aceste lucruri pentru ca in aceasta seara am primit un PM al unui membru care ma anunta ca nu va mai scrie nimic pe forum despre ce realizeaza, datorita celor care (cred ca) le stiu pe toate, si care, de la inaltimea superioritatii autoimpartasite, nu pot sa discute in mod echilibrat pareri diverse. Si nu e singurul. Si eu, si altii, am luat aceeasi decizie cu ceva timp in urma. Iar unii, foarte multi de fapt, nu mai activeaza pe forum deloc. Si sunt multi oameni de mare valoare. Si foarte multe din aceste plecari au fost legate de atitudinea de confruntare pe ca care unii, preocupati doar de afisarea propriei importante au creat-o.

_________________
Dragos N
Sus
