Aliniere imagini cu distorsiuni


Creaza un subiect nou   Raspunde la subiect

Soft pentru astronomie

Subiectul anterior :: Subiectul urmator
Afiseaza mesajele pentru a le previzualiza:
Autor Mesaj
cmatei
Membru
Membru


Data inscrierii: 09 Sep 2009
Mesaje: 844



Localitate: Bucuresti

MesajTrimis: 14 Sep 2012 20:07 Download mesaj
Titlul subiectului: Aliniere imagini cu distorsiuni
Raspunde cu citat (quote)

Ce software putem folosi pentru alinierea imaginilor cu distorsiuni diferite, de exemplu obtinute cu telescoape diferite ? (in cazul meu, am mici diferente chiar cu acelasi sistem, filtre diferite).

Am incercat pana acum, cu rezultate nesatisfacatoare:

- Iris 5.29 (stellar registration, global matching cu quadratic/cubic model sau 3 zone matching)
- CCDStack 2.51.4335.28258 (star match, star snap, fft)
- Maxim DL 5.15 (Auto - star matching si correlation)
- DSS 3.3.2

In particular, problema pe care o am e cu aliniatul exact al canalelor de culoare. Daca in centru e totul ok, pe margini nu se suprapun exact centrele stelelor si la combinarea RGB ies niste fringe-uri urate.

Ati gasit vreo solutie ? Multam.



 Descriere:
Exemplu diferente centre
 Marime fisier:  235.47 kb
 Vizualizat:  de 3197 ori



Sus
auriga
Membru
Membru


Data inscrierii: 22 Dec 2008
Mesaje: 2039



Localitate: Cluj-Napoca

MesajTrimis: 17 Sep 2012 09:00 Download mesaj
Titlul subiectului: Re: Aliniere imagini cu distorsiuni
Raspunde cu citat (quote)

incearca si Registar, de obicei folosit la mozaicuri, dar s-ar putea sa ai rezultate bune. Sau PixInSight.
Sus
psemil
Membru
Membru


Data inscrierii: 16 Aug 2010
Mesaje: 883




MesajTrimis: 17 Sep 2012 19:13 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Pixinsight dinamic aligniament ... cu peste 100 de puncte de aliniere.
E ceva de munca insa rezultatul este mai bun decat orice alta aliniere pe care am incercat-o.
Sus
dragos.n
Moderator
Moderator


Data inscrierii: 20 Dec 2007
Mesaje: 5491

Motto: Sentio ergo sum

Localitate: Ploiesti

MesajTrimis: 17 Sep 2012 22:38 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Eu vad ca stelele au o forma ciudata in toate fotografiile alea, ceva ca o semiluna, cu orientarea semicercului in directii diferite. Arata ca si cum ar fi miscat telescopul cu cateva secunde de arc.
_________________
Dragos N
Sus
cmatei
Membru
Membru


Data inscrierii: 09 Sep 2009
Mesaje: 844



Localitate: Bucuresti

MesajTrimis: 17 Sep 2012 22:56 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

@dragos.n: sunt diferente intre imagini (A-B), pentru a scoate mai bine in evidenta faptul ca nu se suprapun perfect.

Multumesc pentru sugestii.
Sus
nobody
Membru
Membru


Data inscrierii: 02 Apr 2010
Mesaje: 4125

Motto: Never ever give up !

Localitate: Nowhere

MesajTrimis: 17 Sep 2012 23:24 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

S-ar putea sa ai o problema si din cauza PSF-ului diferit la telescoape diferite plus aberatii diferite la extreme.
Observ ca si dimensiunile stelelor difera. Deci toate sansele de fringe si daca sunt aliniate perfect.

Incearca si manual:
IRIS TUTORIAL Align stellar images (manual methods)
http://www.astrosurf.com/buil/iris/tutorial2/doc11_us.htm

Mai poti folosi si metoda astrometrica:
http://www.astrosurf.com/buil/iris/tutorial13/doc31_us.htm
Sus
cmatei
Membru
Membru


Data inscrierii: 09 Sep 2009
Mesaje: 844



Localitate: Bucuresti

MesajTrimis: 18 Sep 2012 00:00 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Imaginile de mai sus sunt Ha vs broadband intr-adevar, cu PSF diferit. Intre culori cu PSF similar insa (4.4-4.6") tot nu se suprapun centrele, si am stele mov in stanga, galbui pe mijloc si verde in dreapta, nu curcubeu radial. Arata ca imaginile obtinute printr-un acromat Smile

Astrometric am incercat cu THELI, dar e hit and miss. Erorile interne (intre cadrele dintr-un stack) se duc spre ~1", ceea ce coincide cu erorile de aliniere pe care le vad in final, de 0.5-1.x pixeli.
Sus
nobody
Membru
Membru


Data inscrierii: 02 Apr 2010
Mesaje: 4125

Motto: Never ever give up !

Localitate: Nowhere

MesajTrimis: 19 Sep 2012 02:59 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Trebuie ca ai niste distorsiuni cam ciudate.
Cum arata analiza din THELI ?

Ai putea incerca astrometric (cu marja de eroare care rezulta) si pe urma potrivirea manuala cu QuickRegister method: Polynomial transformation.
Nu are cum sa nu-ti iasa.
Sus
cmatei
Membru
Membru


Data inscrierii: 09 Sep 2009
Mesaje: 844



Localitate: Bucuresti

MesajTrimis: 19 Sep 2012 05:20 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

nobody a scris:
Trebuie ca ai niste distorsiuni cam ciudate.
Cum arata analiza din THELI ?


Sunt 97 cadre de 5 si 20 min luate in zile diferite, inainte si dupa meridian. Se combina cu distorsiunile obisnuite si multe altele: rotatie de camp, mirror flop, flexura.

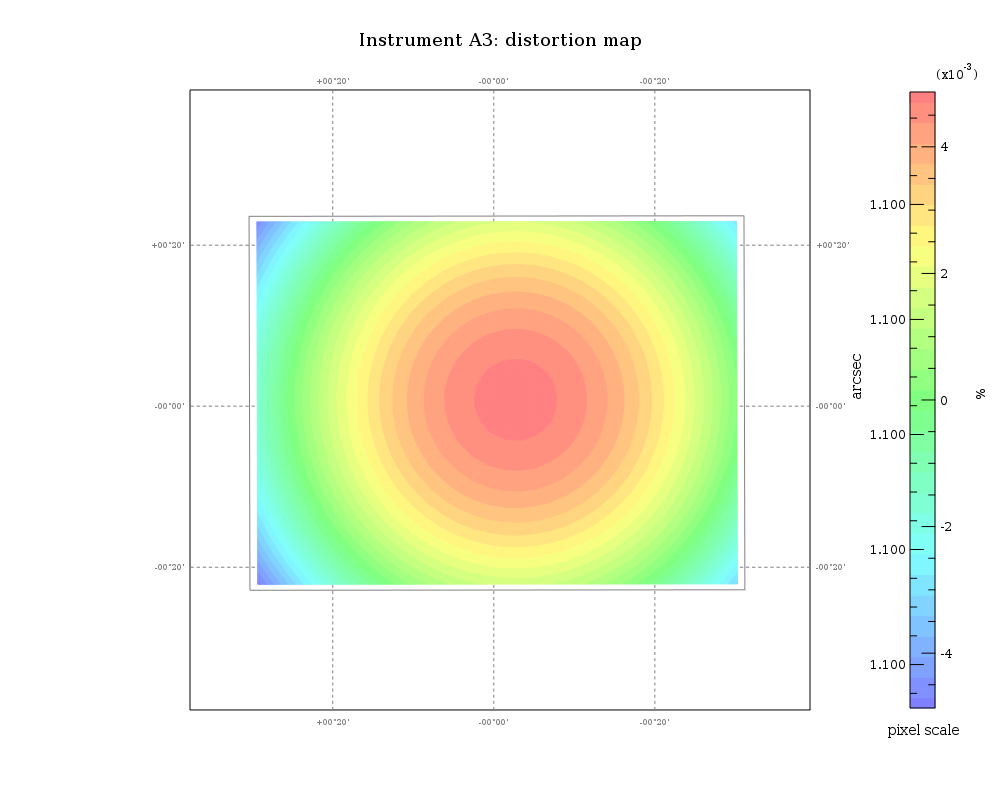

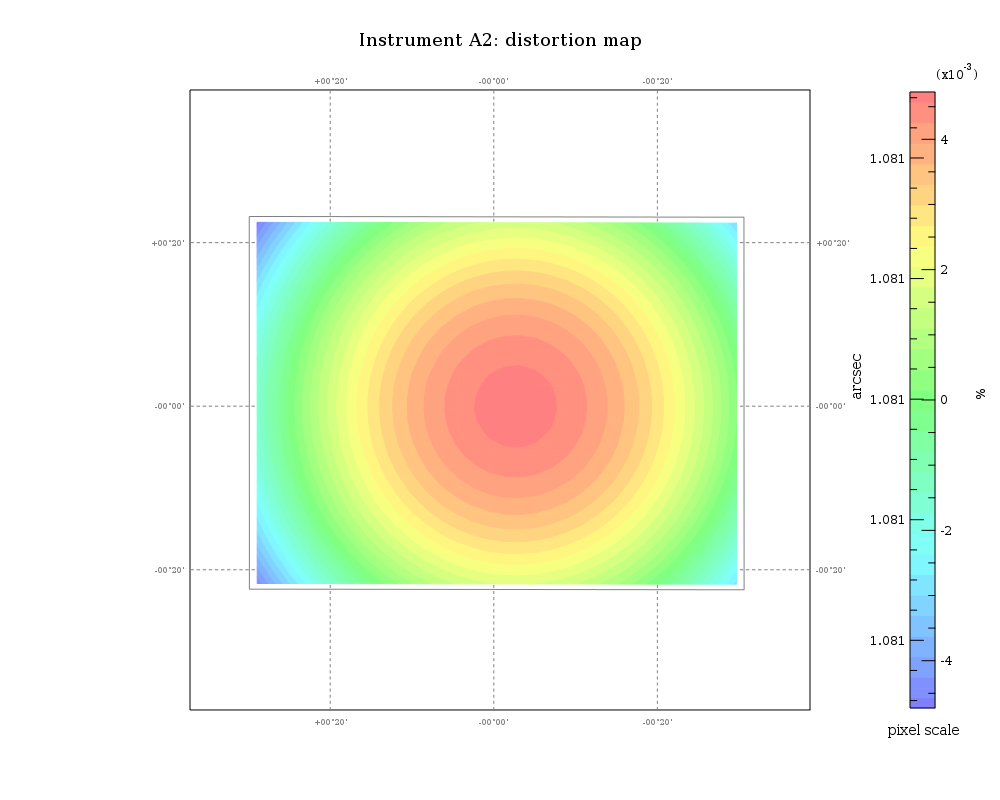

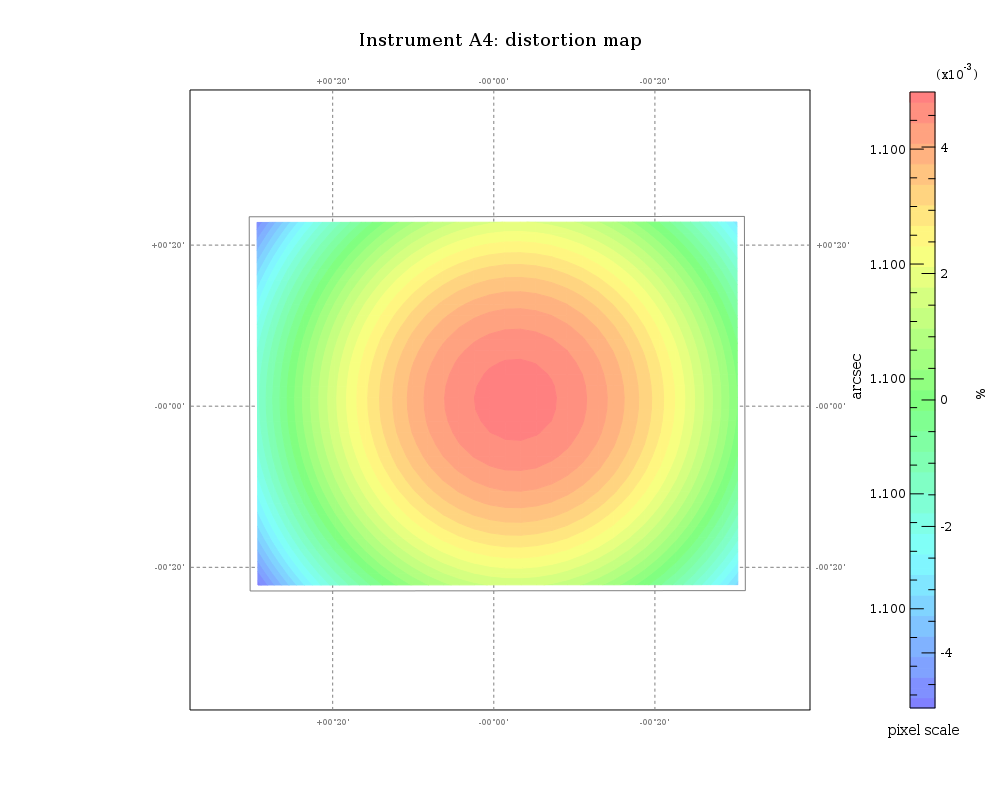

Problema cu THELI e ca nu reusesc sa matchuiesc corect toate imaginile, sunt un pic circumspect cu cifrele efective. A1..A4 sunt Ha, R, G, B. Nu arata dubios, seamana cu ce vad la astrometria uzuala.

Odata ce treci de gradul 2-3 la polinoame devine dificil sa nu introduci distorsiuni, si asta stiu deja ca nu merge (IRIS). Mai degraba deformari locale cu spline.



 Descriere:
 Marime fisier:  106.57 kb
 Vizualizat:  de 2982 ori




 Descriere:
 Marime fisier:  99.43 kb
 Vizualizat:  de 2982 ori




 Descriere:
 Marime fisier:  103.97 kb
 Vizualizat:  de 2982 ori




 Descriere:
 Marime fisier:  103.6 kb
 Vizualizat:  de 2982 ori



Sus
nobody
Membru
Membru


Data inscrierii: 02 Apr 2010
Mesaje: 4125

Motto: Never ever give up !

Localitate: Nowhere

MesajTrimis: 20 Sep 2012 02:32 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Chiar nimic ciudat in analiza ...
Dar in poza pusa de tine, aia cu colturile, mi se pare mie sau stelele sunt arse complet ?
Pentru astrometrie corecta este nevoie de niste stele nesaturate, altfel salut cu tot PSF-ul si analiza subpixel.
Sus
cmatei
Membru
Membru


Data inscrierii: 09 Sep 2009
Mesaje: 844



Localitate: Bucuresti

MesajTrimis: 20 Sep 2012 08:24 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Nu, e doar un screen stretch. Toate programele care se uita dupa centroid/PSF au un prag de la care ignora steaua daca gasesc valori mai mari in apertura. Eu il tin la 50-60000, dar nu am verificat cat de liniara e camera acolo (e ABG). In orice caz, dupa aliniere sunt diferente intre centrele detectate.
La camp de 1 grad sunt tot timpul stele ok, cred ca doar cei cu campuri foarte mici si telescoape mari au problema asta.

Am incercat si Registar. Mai ramane PixInsight, pe care il tot evit...
Sus
cmatei
Membru
Membru


Data inscrierii: 09 Sep 2009
Mesaje: 844



Localitate: Bucuresti

MesajTrimis: 20 Sep 2012 15:48 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

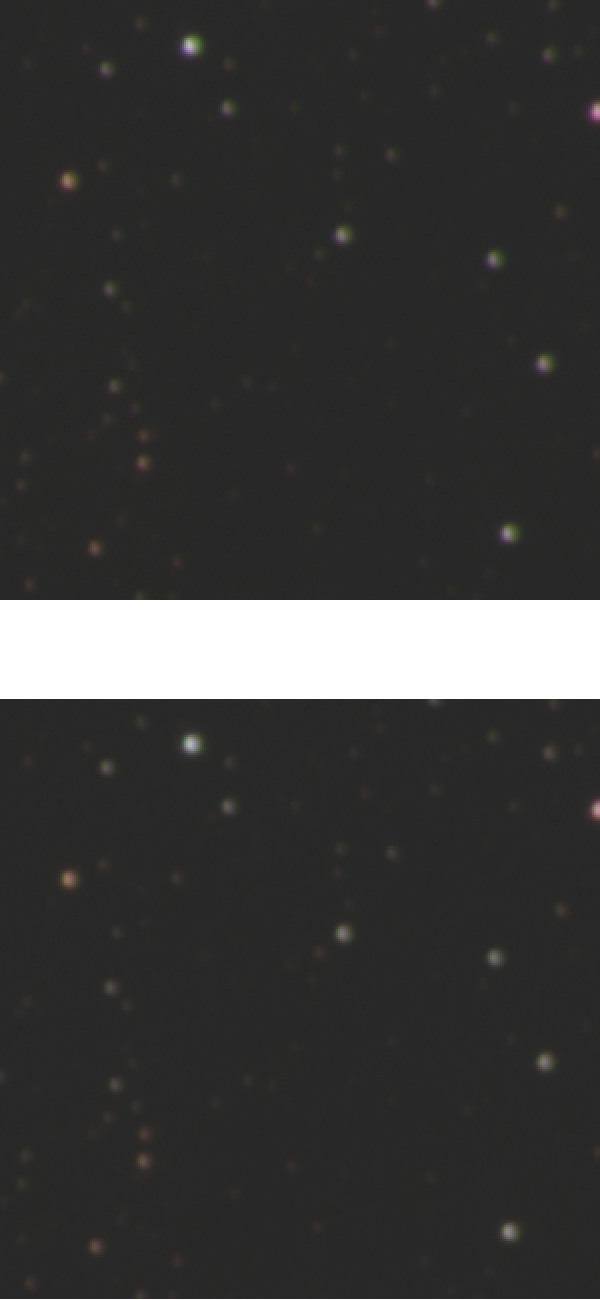

Pana la urma am scris un programel care deformeaza imaginea de aliniat pe baza diferentelor de pozitie intre stelele comune, interpolat cu thin plate splines. Aplicat pe canalele de culoare, rezultatul pare bun si probabil ar fi mai spectaculos daca l-as aplica inainte de stack pe toate cadrele.

Inteleg ca PI face acelasi lucru (TPS) la Dynamic Alignment.



 Descriere:
Upsampled 2x
 Marime fisier:  30.9 kb
 Vizualizat:  de 2898 ori



Sus
