Construiti un Helioscop Herschel


Du-te la pagina Anterioara  1, 2, 3, 4, 5, 6  Urmatoare
Creaza un subiect nou   Raspunde la subiect

Observatii solare

Subiectul anterior :: Subiectul urmator
Afiseaza mesajele pentru a le previzualiza:
Autor Mesaj
Mircea Pteancu
Moderator
Moderator


Data inscrierii: 12 Feb 2008
Mesaje: 6984

Motto: ''OBSERVO ERGO SUM''

Localitate: Arad

MesajTrimis: 28 Ian 2017 15:14 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Proiectia nu ma incanta , nu stiu de ce dar asta e...ori observatii prin ocular ori ''niente''.

Mircea

_________________
http://observoergosum.blogspot.ro/
https://astroclubgalaxis.blogspot.com
https://groups.io/g/The60mmTelescopeClub
Dotare :reflectoare ,lunete,cateva binocluri si un catadioptric
Sus
zoth
Membru
Membru


Data inscrierii: 31 Mar 2006
Mesaje: 4622

Motto: decat ceva prost, mai bine nimic bun ...

Localitate: Bucuresti

MesajTrimis: 28 Ian 2017 18:38 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Citat:
Stie cineva ceva in aceasta privinta ?


Am intalnit si eu informatia asta, ma caznesc sa-mi aduc aminte unde ... prin Brewster cred, insa trebuie sa verific. Daca dau de ea revin cu detalii.

Pentru observatii solare am ramasa o fasie de folie Baader ND5 de 85/230mm. Daca iti e de vreun folos te rog sa-mi spui.

_________________
Mono TZK 10x80; TS 80SED; TS 102SED
Sus
Mircea Pteancu
Moderator
Moderator


Data inscrierii: 12 Feb 2008
Mesaje: 6984

Motto: ''OBSERVO ERGO SUM''

Localitate: Arad

MesajTrimis: 28 Ian 2017 18:56 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Multumesc pentru informatia despre Herschel.
Daca se confirma , atunci inca odata vedem ce om deosebit a fost Herschel.
Inseamna ca bietul om a obtinut rezultatele sale extraordinare nu numai prin inteligenta , munca si sarguinta dar si prin suferinta.
In plus ,daca s-ar fi plans pe toate drumurile ar fi obtinut inca si mai mare recunoastere si empatie dar el a tinut acest handicap pentru el.

Multumesc si pentru oferta , mi-ar prinde foarte bine acel mylar.
Ar fi suficient sa fac filtru pentru obiectivul de 60x828mm pe care l-ai creat , sunt sigur ca va da (si) imagini solare superbe.

Mircea

_________________
http://observoergosum.blogspot.ro/
https://astroclubgalaxis.blogspot.com
https://groups.io/g/The60mmTelescopeClub
Dotare :reflectoare ,lunete,cateva binocluri si un catadioptric
Sus
zoth
Membru
Membru


Data inscrierii: 31 Mar 2006
Mesaje: 4622

Motto: decat ceva prost, mai bine nimic bun ...

Localitate: Bucuresti

MesajTrimis: 28 Ian 2017 22:50 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Foarte succint cateva date despre munca lui Herschel si despre vestitul lui telescop:

Am notat, folia Baader va pleca spre Arad.



 Descriere:
 Marime fisier:  333.29 kb
 Vizualizat:  de 3332 ori




_________________
Mono TZK 10x80; TS 80SED; TS 102SED
Sus
Mircea Pteancu
Moderator
Moderator


Data inscrierii: 12 Feb 2008
Mesaje: 6984

Motto: ''OBSERVO ERGO SUM''

Localitate: Arad

MesajTrimis: 28 Ian 2017 23:35 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

zoth

Deci voi putea face observatii solare , multumesc pentru vestea buna.

La acest topic suntem sub patronajul spiritual al lui Herschel ,sper ca nu va fi prea off-topic sa adaug si eu ceva citit in partea II-a a cartii ''Economy of the Eye'' de Kitchiner.
Pentru mine a fost ceva inedit sa aflu ca renumitul catalog de stele duble a lui William Herschel a fost intocmit cu telescoape de 7 picioare.
Un asemenea telescop de 7 picioare/2 metri focal si 16 cm diametru a folosit Herschel cand a descoperit planeta Uranus.
Supriza mea a fost si mai mare cand am aflat ca telescopul de 7 picioare /doi metri focal / folosit la prima parte a acestui catalog ,continand peste 200 de stele duble , a avut un diametru de 5 inch adica 127mm !
Restul catalogului contine stele descoperite si observate cu telescoape de 7 picioare de 16 cm diametru.
Imensa majoritate a stelelor din catalog au fost descoperite de Herschel .

Am cartile pomenite in format PDF , sunt in domeniul public , daca zoth sau oricare alt coleg este interesat ,pot sa vi le trimit.

Revenind la solaristica , dispozitivul Herschel pentru observarea Soarelui este foarte apreciat .
Dar teoriile lui cu privire la structura Soarelui au fost dintre cele mai fanteziste.

Mircea

_________________
http://observoergosum.blogspot.ro/
https://astroclubgalaxis.blogspot.com
https://groups.io/g/The60mmTelescopeClub
Dotare :reflectoare ,lunete,cateva binocluri si un catadioptric
Sus
Erwin
Moderator
Moderator


Data inscrierii: 02 Aug 2008
Mesaje: 7543

Motto: panta rhei

Localitate: Bucuresti

MesajTrimis: 29 Ian 2017 08:16 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

O să continui și eu offtopicul un pic:

Totuși sir W. Herschel a fost cel care a descoperit radiația infraroșie testând filtre pentru observarea mai bună a petelor solare, a folosit o prismă pentru descompunerea luminii albe și accidental un termometru plasat alături pentru a înregistra temperatura aerului ambiant a arătat o creștere semnificativă așadar a tras concluzia că există o formă de lumină invizibilă care transmite căldură, chiar mai multă decât lumina vizibilă. Una din teoriile lui considerate fanteziste de contemporani a fost corelația pe care a încercat s-o găsească între ciclul solar și creșterile și descreșterile economiei înregistrând ca indicator prețul făinii. Din păcate în vremea lui a fost minimul Dalton și puține pete așadar nu a putut trasa exact ciclul de 11 ani. Tot el a descoperit și granulele solare pe care le-a asimilat cu orezul.

_________________
binocluri: 8x22, 7x50, 7x42, 10x50, 10x80, spotting: 10x46, 20x60
refractoare: 60/700, RFT70 F/4, 80/900, RFT 110 F/5.5
reflectoare: MTO-11CA 100/1000, Cass Clasic 8"F/15, dobson newt.158/1240 DH
monturi: piston AZ mount (R), Vixen GP
Sus
iulian90
Membru
Membru


Data inscrierii: 13 Sep 2016
Mesaje: 1098



Localitate: Braila

MesajTrimis: 19 Aug 2017 16:59 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Bună ziua tuturor.

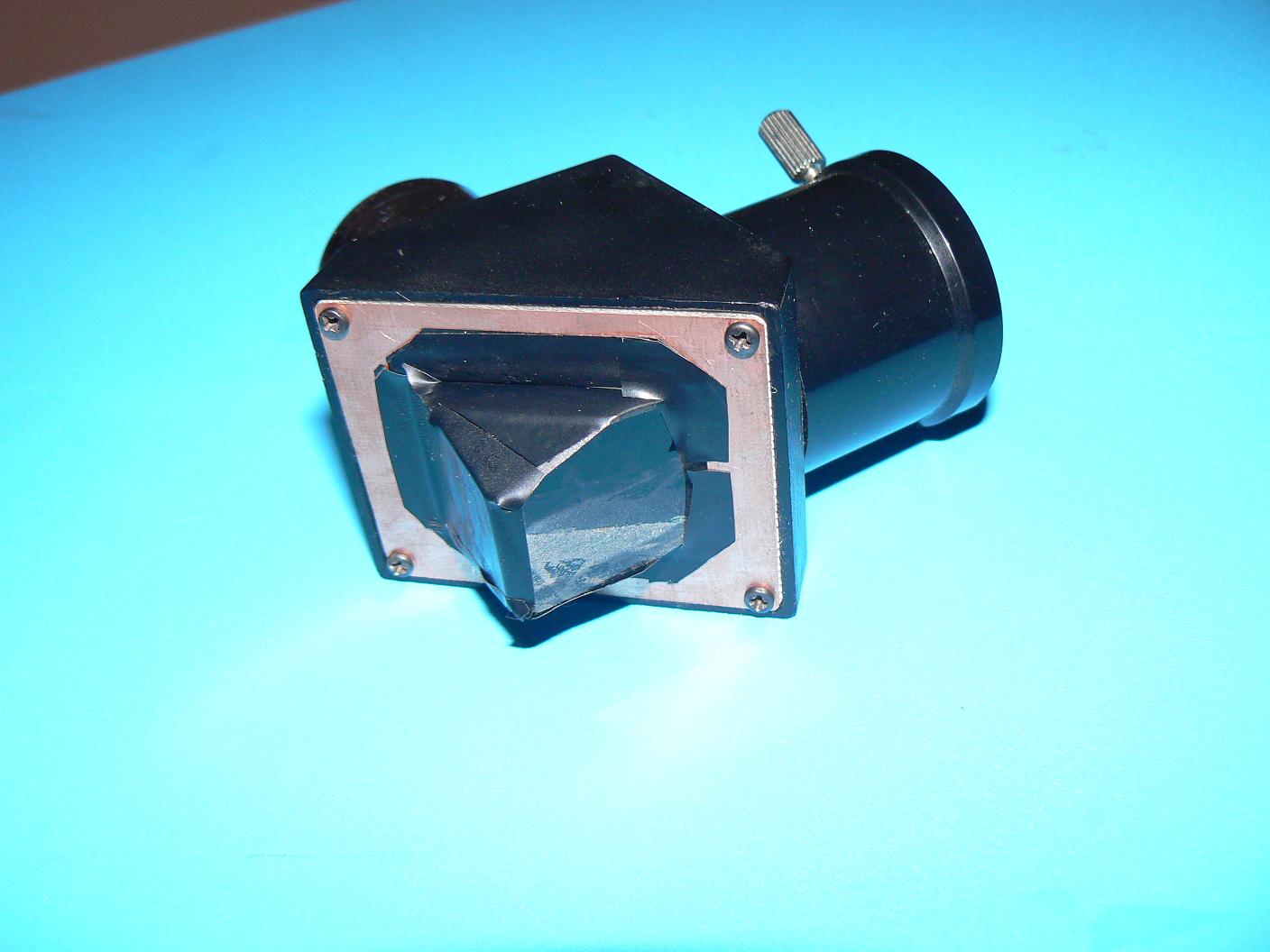

Ieri citind acest topic, m-am gândit să construiesc și eu o prismă asemănătoare ca principiu cu prisma Herschel dar cu prismă porro de binoclu ,în locul lamei wedge.
Aveam deja o oglindă zenitală,mai de proastă calitate (ce a venit la pachet cu luneta de 60mm) si niște prisme de la binocluri chinezești,așa că m-am și apucat de construit prisma .
Am înlăturat mai întâi,capacul și oglinda din interior,apoi dintr-o placă de cablaj din textolit,fără găuri,dublu placată pe ambele părți am confecționat suportul în care vine prisma de binoclu fixată și care la rândul său vine fixat în locul capacului original (prins în aceleași șuruburi).
Apoi în acel suport am practicat o deschidere dreptughiulară în care apoi am introdus prisma,fixând-o prin forțare ușoară în deschiderea practicată în suport.
Ca filtru pentru reducerea suplimentară ,neavând filtru ND3 ,am folosit filtru de sudură,din care am tăiat cu diamantul o bucată de 32x34mm și pe care am fixat-o in interiorul carcasei fostei oglinzi zenitale,pe partea dinspre ocular,deci după prismă din punct de vedere al traseului optic,astfel că pe acest filtru ajunge doar 4% din lumina colectată de lunetă,restul de 96% fiind refractată de prismă și evacuată afară și deci filtrul de sudură nu cred că s-ar încinge de la cei doar 4% de lumină ce cade pe acesta.
Când voi face rost de filtru astronomic ND3,voi înlătura acest fitru de sudură,decamdată este foarte bun și acest filtru,nealterând deloc calitatea imaginii,deși credeam contrariul ,iar culoarea verde,specifică acestor filtre de sudură,nu mă deranjează,detaliile imaginii fiind prioritare.
Testul l-a trecut cu brio această prismă. Am montat-o pe luneta Bresser de 60/800mm și m-am uitat la grupul de pete AR 2671 și imaginea este clară,contrastul foarte bun ,petele văzându-se clare.
Lumina filtrată prin acest ansamblu de prismă si filtru de sudură este suficient de slabă (încă puțin prea slabă Laughing ) așa că se poate observa Soarele în deplină securitate.



 Descriere:
 Marime fisier:  123.01 kb
 Vizualizat:  de 2998 ori




 Descriere:
 Marime fisier:  159.81 kb
 Vizualizat:  de 2998 ori




_________________
Reflector Seben 150/1400mm newton-catadioptric
Reflector Atlas Explorer 114/900mm
Reflector Optus 76/700mm
Luneta 45/550mm DIY
Camera foto Canon 450D+teleobiectiv Albinar 85-200mm f/4 si obiectiv Canon EF-S 18-55mm.
Sus
iulian90
Membru
Membru


Data inscrierii: 13 Sep 2016
Mesaje: 1098



Localitate: Braila

MesajTrimis: 19 Aug 2017 17:24 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

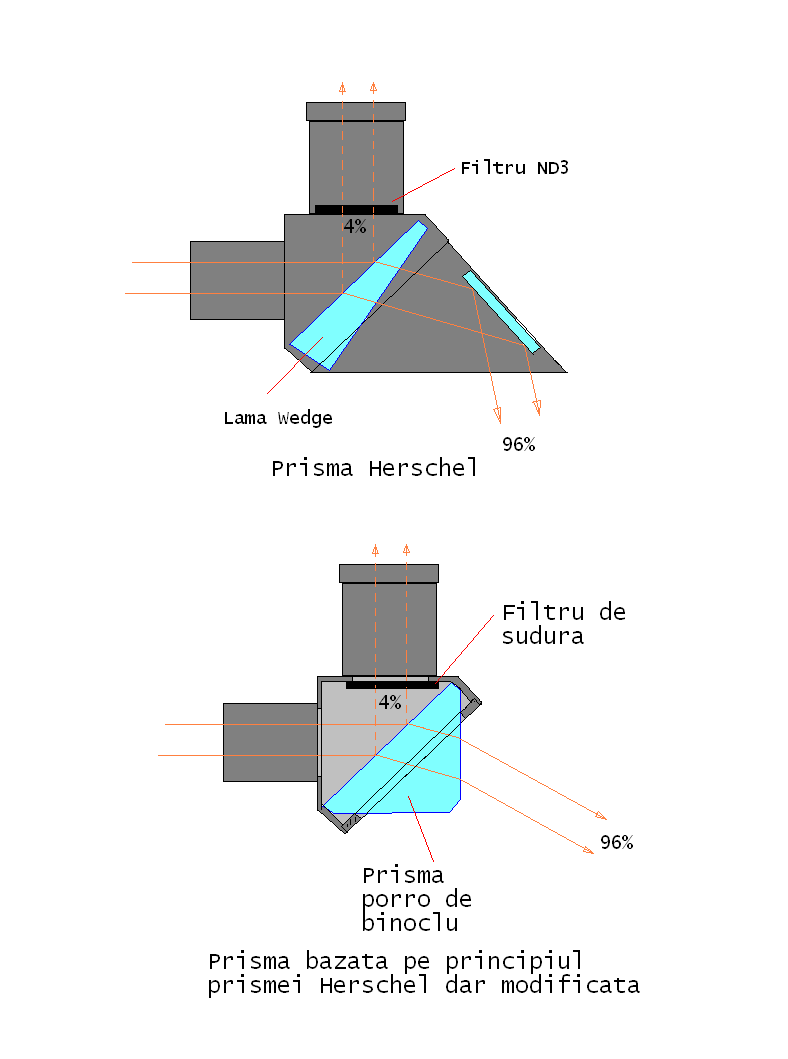

Uitați mai jos și o imagine cu schema de construcție a acestei prisme.


prisma herschel.PNG
 Descriere:
 Marime fisier:  35.02 kb
 Vizualizat:  de 2991 ori

prisma herschel.PNG



_________________
Reflector Seben 150/1400mm newton-catadioptric
Reflector Atlas Explorer 114/900mm
Reflector Optus 76/700mm
Luneta 45/550mm DIY
Camera foto Canon 450D+teleobiectiv Albinar 85-200mm f/4 si obiectiv Canon EF-S 18-55mm.
Sus
Erwin
Moderator
Moderator


Data inscrierii: 02 Aug 2008
Mesaje: 7543

Motto: panta rhei

Localitate: Bucuresti

MesajTrimis: 19 Aug 2017 18:10 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Ești sigur că prisma de binoclu reflectă doar 4% din radiația incidentă? Nu mai sunt alte reflexii pe catete?
_________________
binocluri: 8x22, 7x50, 7x42, 10x50, 10x80, spotting: 10x46, 20x60
refractoare: 60/700, RFT70 F/4, 80/900, RFT 110 F/5.5
reflectoare: MTO-11CA 100/1000, Cass Clasic 8"F/15, dobson newt.158/1240 DH
monturi: piston AZ mount (R), Vixen GP
Sus
zoth
Membru
Membru


Data inscrierii: 31 Mar 2006
Mesaje: 4622

Motto: decat ceva prost, mai bine nimic bun ...

Localitate: Bucuresti

MesajTrimis: 20 Aug 2017 10:20 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Bravo Iulian Smile ai rezolvat o problema oarecum complexa doar cu materiale simple aflate la indemana. Fiind totusi vorba de un subiect cu oarecare grad de risc pentru sanatatea ochilor as vrea sa fac cateva observatii:
- gandeste un sistem mai sigur de prindere a prismei astfel incat sa nu existe posibilitatea ca aceasta sa-si schimbe unghiul
- foloseste doar materiale care nu-si schimba proprietatile cu temperatura, acea folie neagra nu-mi inspira incredere
- daca nu folosesti oglinda deflectoare si nici sita sau ecran cu transmisie difuza, atentie la pantaloni!
- e bine pentru definitia si claritatea imaginii ca filtrul de atenuare de dupa prisma sa aiba fetele plane optic si omogenitate buna, deci un ND3 s-ar cere
Spor!

_________________
Mono TZK 10x80; TS 80SED; TS 102SED
Sus
dragos.n
Moderator
Moderator


Data inscrierii: 20 Dec 2007
Mesaje: 5491

Motto: Sentio ergo sum

Localitate: Ploiesti

MesajTrimis: 20 Aug 2017 13:21 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Citind topicul asta, mi-am adus aminte ca am, nu stiu de unde, o pentaprisma, ca de aparat foto, dar neagra. Nu stiu ce e, ca nu pot vedea nimic prin ea, in nici o directie. Doar reflexii palide pe unele suprafete. Prima idee a fost sa o folosesc la o prisma gen Herschell. A doua idee a fost ca voi obtine o prisma prajita de caldura acumulata. A mai intalnit cineva o astfel de prisma?
_________________
Dragos N
Sus
iulian90
Membru
Membru


Data inscrierii: 13 Sep 2016
Mesaje: 1098



Localitate: Braila

MesajTrimis: 20 Aug 2017 14:04 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Desigur ,prisma pentru observații solare ce am construit-o curând nu va rămâne așa. Smile
O să fac un alt sistem de prindere al prismei mai bun , acea acoperire cu bandă de izoler de pe spatele prismei o s-o dau jos și o să confectionez o apărătoare din tablă,de genul celor de la prismele Herschel originale,înăuntrul căruia o să montez și o oglindă care să devieze in jos fascicolul evacuat de prismă.
Când o să am posibilitate,o să achiziționez și un filtru ND3,deocamdată este bun si filtrul de sudură care il l-am montat. Am nimerit un exemplar de filtru de sudură care nu afectează deloc calitatea imaginii,dar intunecă cam mult imaginea. E drept ,puține filtre de sudură sunt de calitate,multe dintre ele au deformații pe ambele fețe,depinde și de noroc. Smile
În privința reflexiilor secundare într-o prismă porro de binoclu,am făcut un test cu o altă prismă , un laser și două ecrane de hârtie,așezate în unghi de 90 grade ,una față de cealaltă și am descoperit că există într-adevăr o reflexie secundară slabă care iese din prismă aproximativ în direcția în care se reflectă raza de lumină utilă,dar nu chiar pe axa optică,ci sub un unghi de aprox. 20-25 grade față de axa optică,astfel că până la planul focal al ocularului,reflexia secundară ar putea ieși din câmpul ocularului. Eu cel puțin,nu am observat în ocular,vreo imagine dublată a discului solar. Smile



 Descriere:
 Marime fisier:  109.44 kb
 Vizualizat:  de 2919 ori




_________________
Reflector Seben 150/1400mm newton-catadioptric
Reflector Atlas Explorer 114/900mm
Reflector Optus 76/700mm
Luneta 45/550mm DIY
Camera foto Canon 450D+teleobiectiv Albinar 85-200mm f/4 si obiectiv Canon EF-S 18-55mm.
Sus
zoth
Membru
Membru


Data inscrierii: 31 Mar 2006
Mesaje: 4622

Motto: decat ceva prost, mai bine nimic bun ...

Localitate: Bucuresti

MesajTrimis: 20 Aug 2017 14:30 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Daca pentaprisma seamana la coloristica cu filtrul IR din imaginea de mai jos, poate fi o prisma filtranta. Nu se va praji la lumina solara dar va praji ce se afla in spatele ei.


filtru ir.JPG
 Descriere:
 Marime fisier:  134.6 kb
 Vizualizat:  de 2913 ori

filtru ir.JPG



_________________
Mono TZK 10x80; TS 80SED; TS 102SED
Sus
Remus Boldis
Membru
Membru


Data inscrierii: 03 Iun 2014
Mesaje: 323



Localitate: Buzias

MesajTrimis: 04 Ian 2019 12:42 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

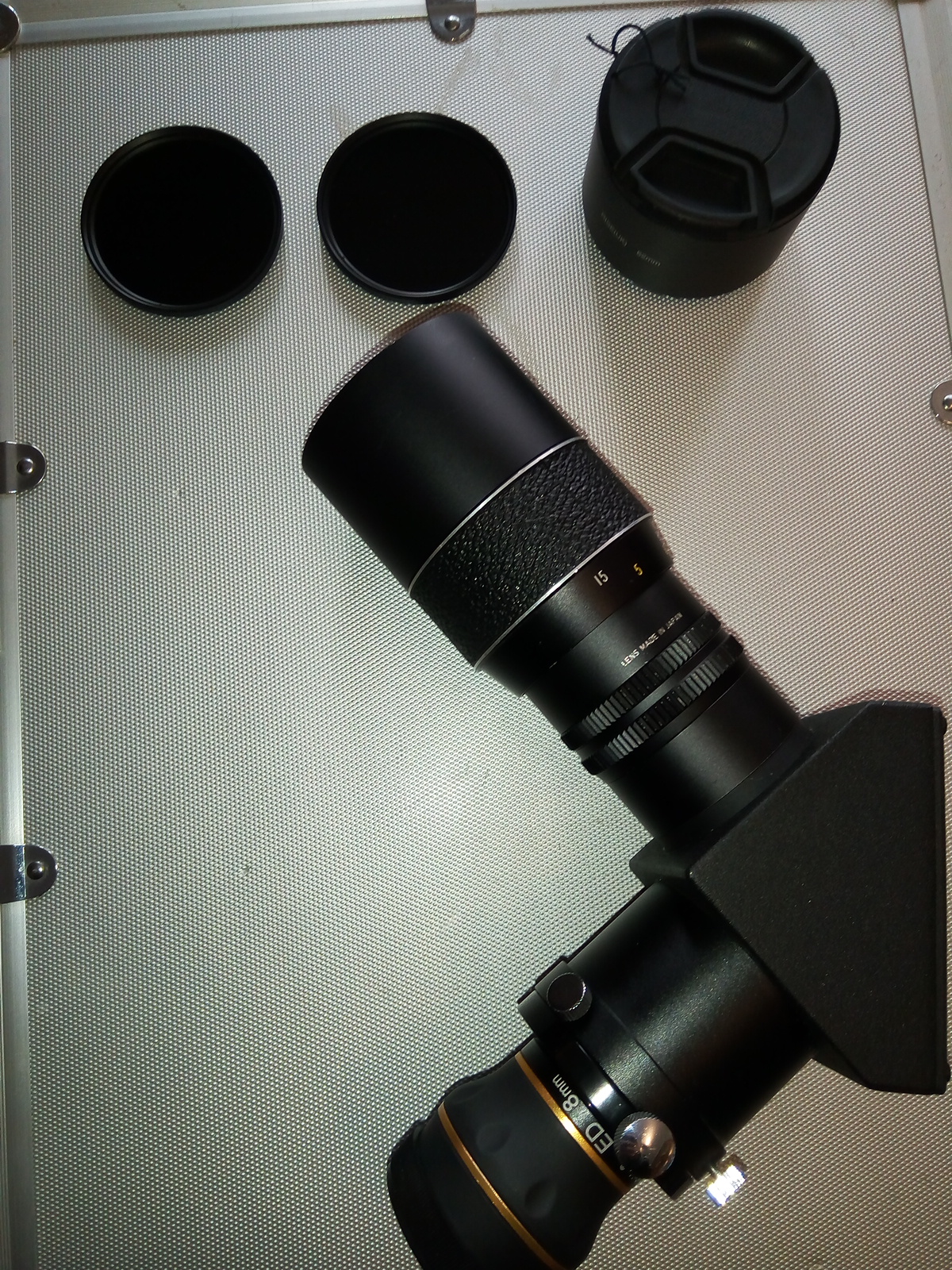

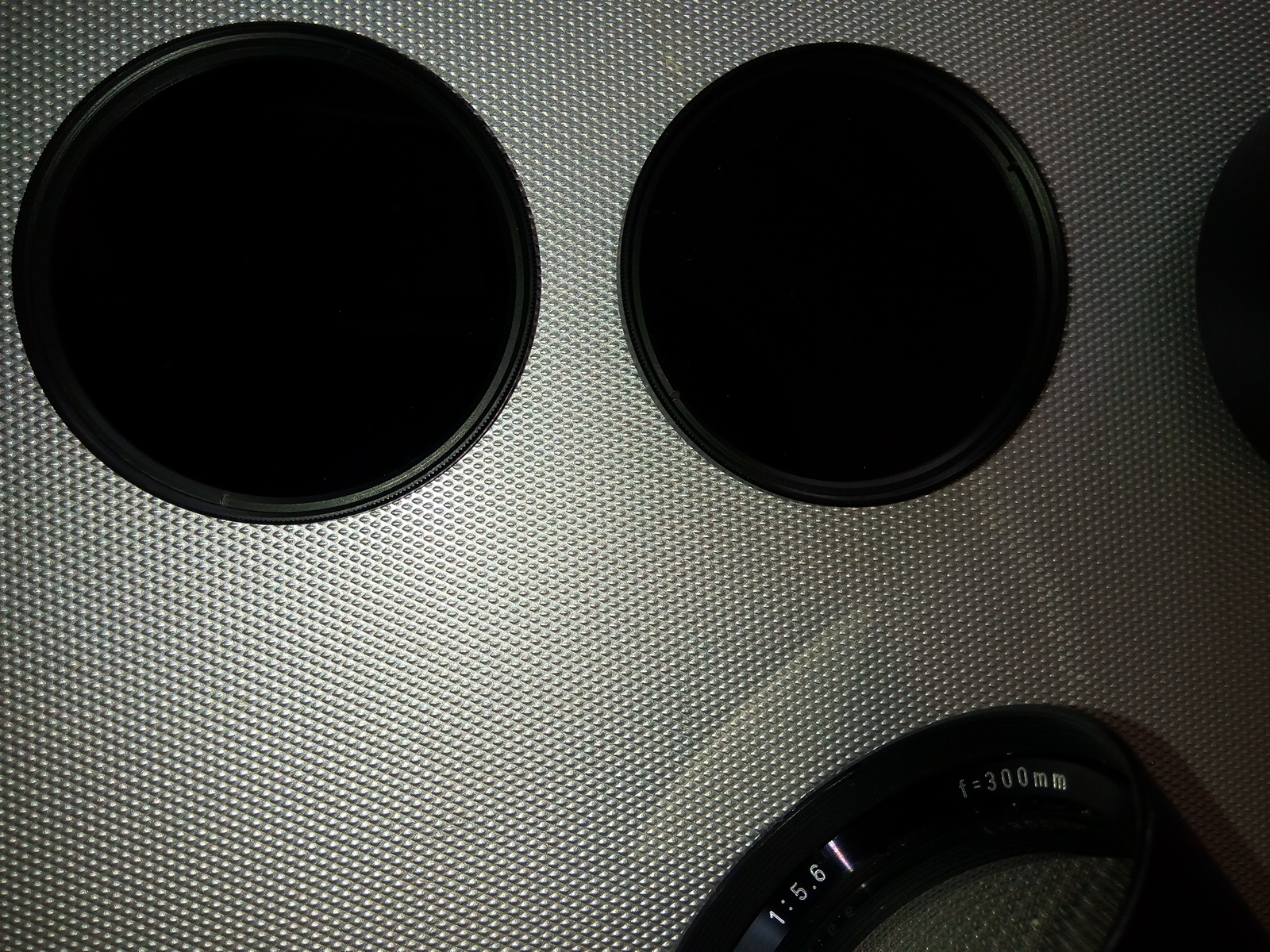

Pentru cei care vor un acces mai facil la observatii solare, le sugerez posibilitatea de a folosi filtre ND1000, filtre care se gasesc de vanzare la poporul prieten chinez. Eu am insurubat doua filtre in fata unui obiectiv cu filet de 62mm (se gasesc filtre si pe alte diametre). Se obtine rapid o luneta solara buna. Mentionez ca eu am folosit si un filtru rosu insurubat in ocular (nu este neaparat necesar). Pentru a inbunatatii protectia am sa adaug si un filtru IR/UV Cut in spatele filtrelor ND.


 Descriere:
 Marime fisier:  1.2 MB
 Vizualizat:  de 1559 ori




 Descriere:
 Marime fisier:  1.05 MB
 Vizualizat:  de 1559 ori




 Descriere:
 Marime fisier:  1.1 MB
 Vizualizat:  de 1559 ori




_________________
0770403936
Sus
zoth
Membru
Membru


Data inscrierii: 31 Mar 2006
Mesaje: 4622

Motto: decat ceva prost, mai bine nimic bun ...

Localitate: Bucuresti

MesajTrimis: 05 Ian 2019 17:54 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Frumos si ingenios Smile Felicitari!

Functie de luminozitatea imaginii poti schimba filtrul rosu de la ocular cu unul oranj sau galben/verde. Pe rosu ochiul percepe foarte slab contrastul si implicit detaliile imaginii.

Cer senin la observatii!

_________________
Mono TZK 10x80; TS 80SED; TS 102SED
Sus
Afiseaza mesajele pentru a le previzualiza:
Creaza un subiect nou   Raspunde la subiect   Observatii solare Du-te la pagina Anterioara  1, 2, 3, 4, 5, 6  Urmatoare
Download topic
Pagina 4 din 6

Mergi direct la:
Nu puteti crea un subiect nou in acest forum
Nu puteti raspunde in subiectele acestui forum
Nu puteti modifica mesajele proprii din acest forum
Nu puteti sterge mesajele proprii din acest forum
Nu puteti vota in chestionarele din acest forum
Nu puteti atasa fisiere in acest forum
Puteti descarca fisiere in acest forum
© 2015 astronomy.ro
Termeni si conditii generale      Termeni si conditii forum      Contact
