Home Made Optics - Lunete si alte sisteme optice


Du-te la pagina Anterioara  1, 2, 3 ... 18, 19, 20, 21  Urmatoare
Creaza un subiect nou   Raspunde la subiect

DIY / ATM / Reparatii

Subiectul anterior :: Subiectul urmator
Afiseaza mesajele pentru a le previzualiza:
Autor Mesaj
Erwin
Moderator
Moderator


Data inscrierii: 02 Aug 2008
Mesaje: 7428

Motto: panta rhei

Localitate: Bucuresti

MesajTrimis: 13 Sep 2014 22:33 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Azi am reușit să demontez complet obiectivul, să scot lentilele de zoom și subansamblul final. Nu am avut acces însă din păcate la toate suprafețele optice iar un dublet din spate dela zoom are un fel de linii circulare care inițial am crezut că ar fi zgârieturi, se pare că sunt în interior la un dublet lipit sau foarte apropriat. Am curățat cu grijă toate piesele, inclusiv nisip am găsit înăuntru. Am ajustat puțin filetul de focalizare care a fost puțin stricat la capăt din cauza unui șurubel căzut pe-acolo. Mai am nevoie doar de 3 șuruburi mici cu vârf conic ce fixează inelul de focalizare pe barelul cu lentile. Găurile vechi sunt compromise și trebuie să fac altele noi, cu filetul respectiv, cred că este de 1.5mm dar nu știu dacă japonezii folosesc sistemul metric...

Piesele pe masă:
<a href="https://www.flickr.com/photos/14276572@N03/15227775665" title="IMG_1633 by Erwinux, on Flickr"><img src="https://farm6.staticflickr.com/5595/15227775665_c30d3dda61_c.jpg" width="800" height="600" alt="IMG_1633"></a>

Obiectivul asamblat:
<a href="https://www.flickr.com/photos/14276572@N03/15041093280" title="IMG_1634 by Erwinux, on Flickr"><img src="https://farm6.staticflickr.com/5568/15041093280_1386753bab_c.jpg" width="600" height="800" alt="IMG_1634"></a>

<a href="https://www.flickr.com/photos/14276572@N03/15227411002" title="IMG_1635 by Erwinux, on Flickr"><img src="https://farm6.staticflickr.com/5582/15227411002_e553edf076_c.jpg" width="600" height="800" alt="IMG_1635"></a>

La baionetă scrie N/F, bănuiesc că este pentru sistemul Nikon. Diafragma are inel manual dar și un pin care intră în cameră. Acum obiectivul este mult mai curat, au rămas câteva firicele fine de praf ici-colo și acele linii circulare care sper să nu dăuneze prea mult. Privind printr-un ocular de 17mm imaginea este clară. Trebuie să găsesc o cameră veche de la care să iau inelul cu baionetă sau există adaptoare baionetă-filet?

_________________
binocluri: 8x22, 7x50, 7x42, 10x50, 10x80, spotting: 10x46, 20x60
refractoare: 60/700, RFT70 F/4, 80/900, RFT 110 F/5.5
reflectoare: MTO-11CA 100/1000, Cass Clasic 8"F/15, dobson newt.158/1240 DH
monturi: piston AZ mount (R), Vixen GP
Sus
tamasflex
Membru
Membru


Data inscrierii: 16 Iun 2006
Mesaje: 288



Localitate: Tg-Mures

MesajTrimis: 28 Sep 2014 19:06 Download mesaj
Titlul subiectului: Obiectiv Zoom Panasonic fvc-p801
Raspunde cu citat (quote)

Domnilor, am un obiectiv de la o videocamera Panasonic. fvc-p801.
Mar interesa o schema simpla cu potentiometru ca sa pot regla irisul (sa zicem de la 0 - 3 V ).
Are doua bobine #1 - Drive = 200 ohm si #2 - Damp = 1.2 k
Vezii: http://static.dipol.com.pl/images/images/info/00012.gif
Nu am gasit nimic pe net, am scris ici-colo dar nimic ...numai teorie.



 Descriere:
 Marime fisier:  419.68 kb
 Vizualizat:  de 11867 ori



Sus
nobody
Membru
Membru


Data inscrierii: 02 Apr 2010
Mesaje: 4122

Motto: Never ever give up !

Localitate: Nowhere

MesajTrimis: 28 Sep 2014 20:57 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

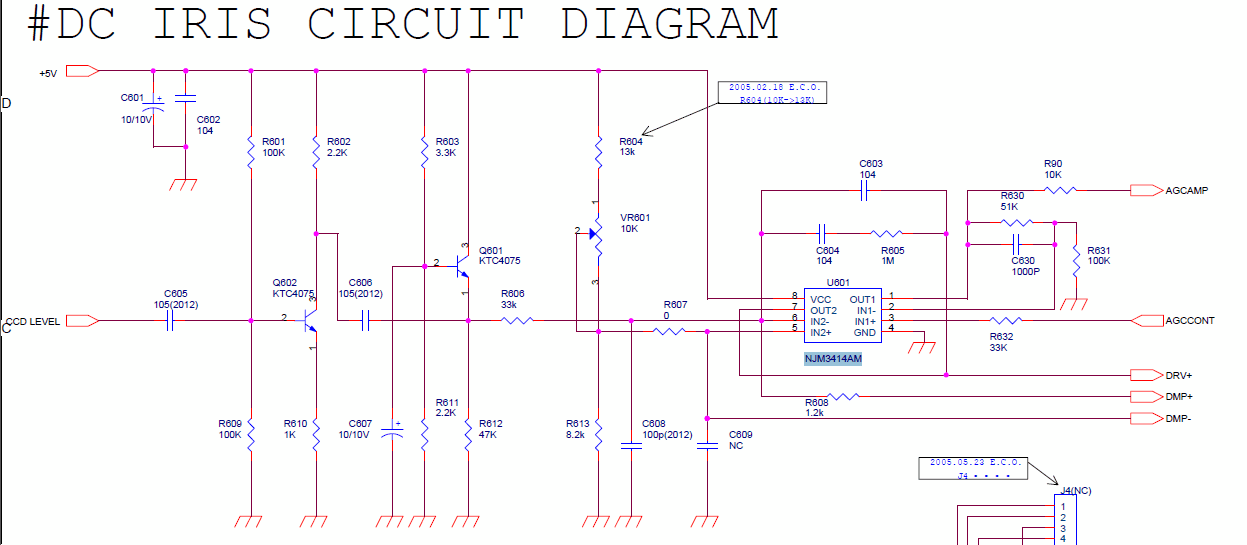

Ala-i un actuator direct drive si nu e asa de simplu de controlat, doar cu un potentiometru. De miscat il poti misca doar din drive, dar va sari la pozitii impredictibile. Bobina de damp este folosita pentru feedback (ca un fel de encoder relativ) intr-un circuit analogic.


 Descriere:
 Marime fisier:  32.94 kb
 Vizualizat:  de 11852 ori



Sus
tamasflex
Membru
Membru


Data inscrierii: 16 Iun 2006
Mesaje: 288



Localitate: Tg-Mures

MesajTrimis: 30 Sep 2014 08:54 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

nobody a scris:
Ala-i un actuator direct drive si nu e asa de simplu de .............


Multumesc pentru circuit.
Am cateva camere CCTV, trebuie sa studiez automatica d eiris din ele.
Poate ca reusesc sa fac ceva.
Sus
tamasflex
Membru
Membru


Data inscrierii: 16 Iun 2006
Mesaje: 288



Localitate: Tg-Mures

MesajTrimis: 30 Sep 2014 16:06 Download mesaj
Titlul subiectului: Ulitimele achizitii
Raspunde cu citat (quote)

Sisteme optice de la un microscop industrial de masurare.


 Descriere:
 Marime fisier:  365.92 kb
 Vizualizat:  de 11733 ori




 Descriere:
 Marime fisier:  450.5 kb
 Vizualizat:  de 11733 ori




 Descriere:
 Marime fisier:  452.36 kb
 Vizualizat:  de 11733 ori




 Descriere:
 Marime fisier:  815.99 kb
 Vizualizat:  de 11733 ori




 Descriere:
 Marime fisier:  599.72 kb
 Vizualizat:  de 11733 ori



Sus
tamasflex
Membru
Membru


Data inscrierii: 16 Iun 2006
Mesaje: 288



Localitate: Tg-Mures

MesajTrimis: 20 Apr 2015 13:21 Download mesaj
Titlul subiectului: Endoscop
Raspunde cu citat (quote)

Atasarea unei camere CCTV la un endoscop chinez de calitate destul de buna.


 Descriere:
Endoscopul in cutie.
 Marime fisier:  304.72 kb
 Vizualizat:  de 11295 ori




 Descriere:
Adaptorul optic si endoscopul.
 Marime fisier:  103.61 kb
 Vizualizat:  de 11295 ori




 Descriere:
Adaptorul optic atasat la endoscop.
 Marime fisier:  129.96 kb
 Vizualizat:  de 11295 ori




 Descriere:
Masurarea distantei plan imagine cu un Dinametru.
 Marime fisier:  173.46 kb
 Vizualizat:  de 11295 ori




 Descriere:
Masurarea distantei plan imagine cu un Dinametru.
 Marime fisier:  154.46 kb
 Vizualizat:  de 11295 ori




 Descriere:
Endoscop cu camera montata.
 Marime fisier:  159.75 kb
 Vizualizat:  de 11295 ori




 Descriere:
Vedere camera.
 Marime fisier:  176.02 kb
 Vizualizat:  de 11295 ori




 Descriere:
Imaginea unei calandar pe un monitor de 15". grosismentul total ~ 20 X.
 Marime fisier:  230.97 kb
 Vizualizat:  de 11295 ori




 Descriere:
Adaptorul mecanic.
 Marime fisier:  185.36 kb
 Vizualizat:  de 11295 ori




 Descriere:
Setare proba.
 Marime fisier:  351.6 kb
 Vizualizat:  de 11295 ori



Sus
tamasflex
Membru
Membru


Data inscrierii: 16 Iun 2006
Mesaje: 288



Localitate: Tg-Mures

MesajTrimis: 29 Apr 2015 20:42 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Acuma citeva zile am facut o vizita la prietenul meu Dl. Nemes Gyozo din Tg- Mures care este un inrait amator astronom.
Dinsul se ocupa de la proiectare pina la finisare ce inseamna sistem astronomic.
In citeva poze am imortalizat cite ceva dintre lucrarile sale.



 Descriere:
 Marime fisier:  153.55 kb
 Vizualizat:  de 11164 ori




 Descriere:
 Marime fisier:  228.39 kb
 Vizualizat:  de 11164 ori




 Descriere:
 Marime fisier:  166.02 kb
 Vizualizat:  de 11164 ori




 Descriere:
 Marime fisier:  195.94 kb
 Vizualizat:  de 11164 ori




 Descriere:
 Marime fisier:  167.48 kb
 Vizualizat:  de 11164 ori




 Descriere:
 Marime fisier:  215.29 kb
 Vizualizat:  de 11164 ori




 Descriere:
 Marime fisier:  197.52 kb
 Vizualizat:  de 11164 ori




 Descriere:
 Marime fisier:  194.84 kb
 Vizualizat:  de 11164 ori




 Descriere:
 Marime fisier:  196.12 kb
 Vizualizat:  de 11164 ori




 Descriere:
 Marime fisier:  82.04 kb
 Vizualizat:  de 11164 ori




 Descriere:
 Marime fisier:  99.12 kb
 Vizualizat:  de 11164 ori




 Descriere:
 Marime fisier:  92.63 kb
 Vizualizat:  de 11164 ori




 Descriere:
 Marime fisier:  102.66 kb
 Vizualizat:  de 11164 ori




 Descriere:
 Marime fisier:  90.03 kb
 Vizualizat:  de 11164 ori



Sus
tamasflex
Membru
Membru


Data inscrierii: 16 Iun 2006
Mesaje: 288



Localitate: Tg-Mures

MesajTrimis: 29 Apr 2015 20:57 Download mesaj
Titlul subiectului: Primul telescop.
Raspunde cu citat (quote)

O realizare pe care nu credeam ca o sa fie finalizat.
Este vorba de domnul ing. Varga Isvan (Tg-Mures) care se ocupa cu electronica, in viata lui nu s-a ocupat cu astronomie si de optica.
Ne am intilnit cindva si zice catre mine , vreau sa fac un telescop cu oglinda.
Personal am ramas putin surprins, am zis , primest de la mine oculare si alte minuni daca realizezi instrumentul.
In cazul in care nu , inapoi totul.
Am mai zis ca nu te ajut, trebuie sa te documentezi singur.
Trece timpul si odata ma suna ca a facut telescopul.
Am ramas uluit, a facut din ce a gasit , dar a facut, si asta conteaza.



 Descriere:
 Marime fisier:  51.62 kb
 Vizualizat:  de 11144 ori




 Descriere:
 Marime fisier:  53.4 kb
 Vizualizat:  de 11144 ori




 Descriere:
 Marime fisier:  43.68 kb
 Vizualizat:  de 11144 ori




 Descriere:
 Marime fisier:  49.23 kb
 Vizualizat:  de 11144 ori




 Descriere:
 Marime fisier:  66.72 kb
 Vizualizat:  de 11144 ori




 Descriere:
 Marime fisier:  48.57 kb
 Vizualizat:  de 11144 ori




 Descriere:
 Marime fisier:  52.38 kb
 Vizualizat:  de 11144 ori




 Descriere:
 Marime fisier:  61.71 kb
 Vizualizat:  de 11144 ori




 Descriere:
 Marime fisier:  43.29 kb
 Vizualizat:  de 11144 ori




 Descriere:
 Marime fisier:  54.77 kb
 Vizualizat:  de 11144 ori




 Descriere:
 Marime fisier:  62.51 kb
 Vizualizat:  de 11144 ori




 Descriere:
 Marime fisier:  74.34 kb
 Vizualizat:  de 11144 ori



Sus
dragos.n
Moderator
Moderator


Data inscrierii: 20 Dec 2007
Mesaje: 5491

Motto: Sentio ergo sum

Localitate: Ploiesti

MesajTrimis: 29 Apr 2015 21:45 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Foarte interesante lucrari, Unele sunt chiar frumoase. Mi-au placut indeosebi cautatoarele, si laserul. Ne-ar trebui un ATM-ist ca domnul Nemes aici pe forum. Mai ales ca are si strung.

Foarte original sistemul de antrenare a monturii celuilalt constructor-electronist.

Multumiri pentru ca ai pus aceste poze aici.

_________________
Dragos N
Sus
2SKY
Membru
Membru


Data inscrierii: 19 Dec 2012
Mesaje: 2058



Localitate: TIMISOARA

MesajTrimis: 29 Apr 2015 21:49 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Mie imi place . Merita felicitat de doua ori , pentru faptul ca acum telescoapele si componentele sint ieftine si putea folosi ceva gata facut . Cu un focuser mai ok , poate fi lasat asa .
Sus
V. Istvan
Membru
Membru


Data inscrierii: 11 Ian 2015
Mesaje: 228



Localitate: Targu Mures

MesajTrimis: 29 Apr 2015 22:57 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Eu sunt "faptasul" javascript:emoticon('Smile')
Mai urmeaza cateva modernizari, printre care si focuser-ul. Multe din solutii le-am facut oarecum la repezeala, nerabdator sa vad ceva.
La focuser am in plan unul Crayford, desigur hand-made.
Luneta cautatoare am de gand de asemenea sa o schimb cu una mai luminoasa, tot hand-made. Cea actuala, de ochire este de 4x20 si nu sunt multumit de ea.
Sus
Erwin
Moderator
Moderator


Data inscrierii: 02 Aug 2008
Mesaje: 7428

Motto: panta rhei

Localitate: Bucuresti

MesajTrimis: 30 Apr 2015 07:43 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Felicitări pentru amândoi! Smile Mă bucur că deși pe tăcute, mai sunt destui constructori de instrumente prin țară. ATM-ul este un hobby în sine, dincolo de plăcerea de a privi cerul.
_________________
binocluri: 8x22, 7x50, 7x42, 10x50, 10x80, spotting: 10x46, 20x60
refractoare: 60/700, RFT70 F/4, 80/900, RFT 110 F/5.5
reflectoare: MTO-11CA 100/1000, Cass Clasic 8"F/15, dobson newt.158/1240 DH
monturi: piston AZ mount (R), Vixen GP
Sus
theogon
Moderator
Moderator


Data inscrierii: 20 Mar 2009
Mesaje: 1004

Motto: impresie, rasarit de soare

Localitate: cluj

MesajTrimis: 30 Apr 2015 18:48 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Binevenite prezentările d-lor Nemes Gyozo și Varga Istvan și îi felicit pentru realizările lor. Bine ați venit!
_________________
mihai
Sus
V. Istvan
Membru
Membru


Data inscrierii: 11 Ian 2015
Mesaje: 228



Localitate: Targu Mures

MesajTrimis: 18 Mai 2015 21:14 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Sunt noutati.
Am progresat cu un focuser handmade, dupa cum arata pe poze.
Talpa: din lemn de esenta tare. Role: recuperate dintr-o imprimanta. Suport role: din profil de aluminiu, taiat-pilit-indoit la menghina. Ax: tot din imprimanta. Butoane: din magazin de electronice. Tub portocular: strunjut din teava de apa PPR.
Ansamblul merge destul de lin.



 Descriere:
 Marime fisier:  171.41 kb
 Vizualizat:  de 10855 ori




 Descriere:
 Marime fisier:  170.01 kb
 Vizualizat:  de 10855 ori



Sus
dragos.n
Moderator
Moderator


Data inscrierii: 20 Dec 2007
Mesaje: 5491

Motto: Sentio ergo sum

Localitate: Ploiesti

MesajTrimis: 18 Mai 2015 21:39 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Spre deosebire de partea care tine rolele, cea care tine axul de antrenare pare facuta dintr-o tabla mult mai subtire. Acolo pot apare flexari, mai ales la zona de prindere pe soclul de lemn.

Ar fi de asemenea util sa gasesti un DVD player stricat, eventual unul de calculator. In el poti sa gasesti o cremaliera si roata dintata corespunzatoare, pe care sa le pui, una pe tub, iar cealata pe axul de antrenare. Reglajul va fi mai brut, adica tubul se va misca mai repede, dar nu vei avea probleme de alunecare.

_________________
Dragos N
Sus
Afiseaza mesajele pentru a le previzualiza:
Creaza un subiect nou   Raspunde la subiect   DIY / ATM / Reparatii Du-te la pagina Anterioara  1, 2, 3 ... 18, 19, 20, 21  Urmatoare
Download topic
Pagina 19 din 21

Mergi direct la:
Nu puteti crea un subiect nou in acest forum
Nu puteti raspunde in subiectele acestui forum
Nu puteti modifica mesajele proprii din acest forum
Nu puteti sterge mesajele proprii din acest forum
Nu puteti vota in chestionarele din acest forum
Nu puteti atasa fisiere in acest forum
Puteti descarca fisiere in acest forum
© 2015 astronomy.ro
Termeni si conditii generale      Termeni si conditii forum      Contact
