Titlul subiectului: Revizie HEQ5
Raspunde cu citat (quote)

Salut!

De ceva timp am observat o crestere a oscilatiilor in graficul PHD (montura HEQ5), cu erori pe Ra si Dec ce depaseau adesea 1". Am incercat sa mai ajustez setarile (min. motion, Mx RA si Mx Dec, expunere, agresivitate) dar nu au fost imbunatatiri vizibile. Graficul arata de parca face o supracorectie, insa daca micsorez prea mult Mx, ma avertizeaza ca nu are timp sa faca corectiile necesare.
Acum 7-8 ani cand am inceput sa folosesc PHD (versiunea 1), graficul era aproape liniar (imi pare rau ca n-am facut atunci o captura-ecran). Am reuns pinioanele monturii (si rulmentii conici) de 3 ori de atunci cu vaselina cu Li si MoS2 (culoare neagra). Rulmentii capsulati (6006) i-am verificat o data, dar nu le-am schimbat vaselina. La sugestia lui Erwin, m-am decis sa schimb rulmentii 6006 si 30205 (ar fi trebuit sa caut si 4 buc. 689 pentru axul melcat). Sper sa nu fie de vina uzura danturii rotilor. O singura pereche melc-roata este vreo 800 lei, deci m-as apropia de jumatatea valorii monturii (mai bine imi iau alta).
Am luat si vaselina noua, 3 tipuri ( cealalta a expirat in 2014, desi nu vad de ce). Pentru angrenaje- vaselina grafitata, (-20 la +60), pentru rulmenti vaselina rosie Kross cu Li-Ca (sau Maxigras complex EP -albastra).
-Montura am trecut-o anul trecut pe curele Rowan. Oscilatiile le aveam si inainte, dar nu mai stiu cat de mare era amplitudinea lor. Ar mai fi o chestie care ar putea induce oscilatii: montura este inaltata- picioarele extinse, pentru ca sa pot folosi si newtonul lung (1200mm) si ca sa am vizibilitate spre zenit (montura este pe balcon).
O sa ma apuc de treaba zilele astea (sper sa fie vremea buna), apoi o sa verific din nou graficul PHD.



PHD grafic-200mm.jpg
 Descriere:
 Marime fisier:  80.7 kb
 Vizualizat:  de 546 ori

PHD grafic-200mm.jpg

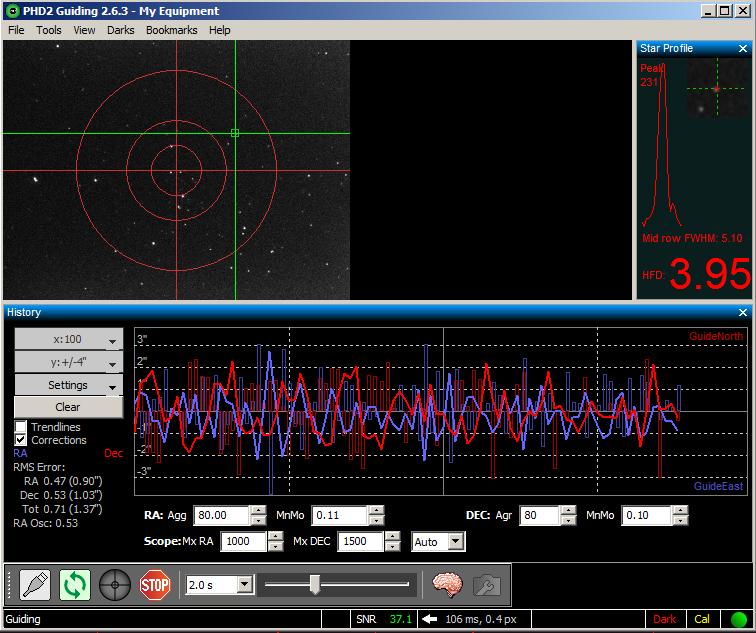

PHD grafic-400mm.jpg
 Descriere:
 Marime fisier:  91.95 kb
 Vizualizat:  de 546 ori

PHD grafic-400mm.jpg

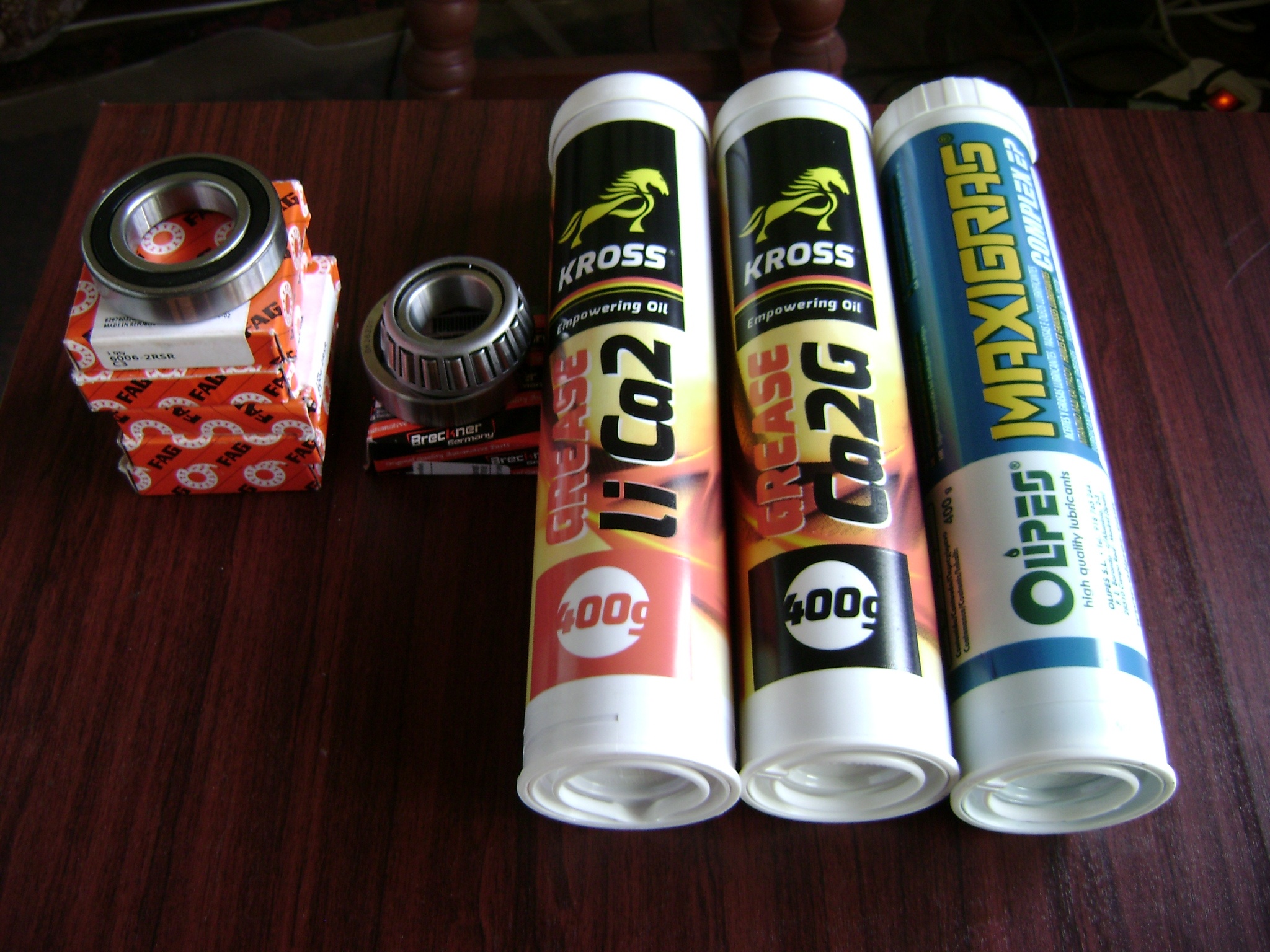

Rulmenti si vaselina-HEQ5.jpg
 Descriere:
 Marime fisier:  876.11 kb
 Vizualizat:  de 546 ori

Rulmenti si vaselina-HEQ5.jpg



_________________
Marius
Sus
Andi
Membru
Membru


Data inscrierii: 10 Oct 2007
Mesaje: 1092




MesajTrimis: 08 Feb 2019 13:21 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Montura ecuatorială este bine echilibrată pe axa de declinație (static) și instrumentul (instrumentele) de pe talpa ei (torsiune în axa de declinație)? Rolling Eyes
_________________
distanța dintre a observa și a descoperi este cuprinsă între zero și infinit
Sus
dmtr69
Membru
Membru


Data inscrierii: 24 Sep 2011
Mesaje: 1325



Localitate: BUSTENI

MesajTrimis: 08 Feb 2019 15:59 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Desigur. Am facut echilibrarea inaintea sesiunii. Iar jocul ramas este doar din melc, restul fiind pe curele.
_________________
Marius
Sus
Andi
Membru
Membru


Data inscrierii: 10 Oct 2007
Mesaje: 1092




MesajTrimis: 08 Feb 2019 16:02 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Frecvența oscilațiilor din grafice ar trebui sa semene cu turația unui pinion; a melcului.
_________________
distanța dintre a observa și a descoperi este cuprinsă între zero și infinit
Sus
mircear
Membru
Membru


Data inscrierii: 05 Aug 2005
Mesaje: 419



Localitate: Bucuresti

MesajTrimis: 08 Feb 2019 16:13 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Graficul de PHD este cu curelele montate, nu?

La vaseline te complici cu prea multe variante. Been there, done that Smile
Pentru ce se gaseste pe piata - off-the-shelf - poti incerca LMG2 cu MoS2 de la OMV, in teorie se gaseste in orice benzinarie de-a lor, pentru contactul intre suprafete metalice - rulmentii deschisi - cei radial-axiali, diverse axe si lagare si pentru contactul intre coroane si melci.
Pentru spacerele din plastic/delrin - daca exista - eu folosesc o vaselina alba de la LubriPlate, adusa de cineva din US, dar cred ca se gasese pe la diverse magazine de modelism ceva similar cu teflon/PTFE. NU folosi vaselina siliconica, simpla, alb/transparenta - in timp tinde sa se rigidizeze.
La un moment dat am folosit pentru toata montura o unsoare rosu-visinie pentru angrenaje de bicicleta - NU recomand.
Sus
nobody
Membru
Membru


Data inscrierii: 02 Apr 2010
Mesaje: 4074

Motto: Never ever give up !

Localitate: Nowhere

MesajTrimis: 08 Feb 2019 17:04 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Montura ar trebui sa fie un pic dezechilibrata pentru a avea ceva tensiune in angenaje, alfel tot timpul tinde sa sara/sa vibreze intre limitele backlash-ului.
_________________
“If you have no faith in your faith, that is when you will fear science” - Brother Guy Consolmagno
Sus
Andi
Membru
Membru


Data inscrierii: 10 Oct 2007
Mesaje: 1092




MesajTrimis: 08 Feb 2019 17:17 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Nu se poate echilibra „la milimetru”; dar nu asta este rezistența pe care trebuie să o întâmpine angrenajele.
Este suficientă inerția masei echipamentelor frânate de forțele de frecare.

_________________
distanța dintre a observa și a descoperi este cuprinsă între zero și infinit
Sus
nobody
Membru
Membru


Data inscrierii: 02 Apr 2010
Mesaje: 4074

Motto: Never ever give up !

Localitate: Nowhere

MesajTrimis: 08 Feb 2019 18:15 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

M-am adresat celor ce folosesc monturi reale, nu din alea imaginare.
_________________
“If you have no faith in your faith, that is when you will fear science” - Brother Guy Consolmagno
Sus
Andi
Membru
Membru


Data inscrierii: 10 Oct 2007
Mesaje: 1092




MesajTrimis: 08 Feb 2019 18:33 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Cum arată una imaginară? Rolling Eyes
_________________
distanța dintre a observa și a descoperi este cuprinsă între zero și infinit
Sus
iosif
Membru
Membru


Data inscrierii: 17 Oct 2012
Mesaje: 410



Localitate: Sandra Timis

MesajTrimis: 08 Feb 2019 19:21 Download mesaj
Titlul subiectului: Montura
Raspunde cu citat (quote)

Vaselina grafitata este pentru etansare, sa nu pui din aia ca ai rezolvat montura definitiv.
Sus
Andi
Membru
Membru


Data inscrierii: 10 Oct 2007
Mesaje: 1092




MesajTrimis: 08 Feb 2019 19:41 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

nobody a scris:
M-am adresat celor ce folosesc monturi reale, nu din alea imaginare.


Proiectantul monturii nu și-a IMAGINAT că și cu schimbarea unui pinion intermediar la fiecare angrenaj, prin înlocuirea lui cu o curea de transmisie cu caneluri, defectul original al transmisiei nu va dispare.
Dar proiectantul nu știe care este acest defect, care se manifestă în timp.

_________________
distanța dintre a observa și a descoperi este cuprinsă între zero și infinit
Sus
dmtr69
Membru
Membru


Data inscrierii: 24 Sep 2011
Mesaje: 1325



Localitate: BUSTENI

MesajTrimis: 08 Feb 2019 19:54 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

-De regula, am mers cu ea putin dezechilibrata pentru aceleasi motive (graficele sunt cu ea echilibrata). Chiar schimbam dezechilibul la trecerea meridianului. Dar asta inseamna si cresterea uzurii daca este putin prea mult dezechilibrata.
Citisem pe un site ca pe RA, motorul nu primeste comenzi sa mearga inapoi, ci doar sa-i micsoreze/creasca viteza de urmarire. Iar pe Dec, cu algoritmul "Resist switch", se incearca evitarea mersului inapoi.

_________________
Marius
Sus
jimao22
Moderator
Moderator


Data inscrierii: 12 Apr 2010
Mesaje: 2524

Motto: [descopera lumina]

Localitate: Ploiesti

MesajTrimis: 08 Feb 2019 20:05 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

O montura imaginara are parte reala si parte imaginara. E pe undeva ascuns un i.

Nobody are perfecta dreptate - montura se dezechilibreaza intentionat catre Est, ca sa "traga" tot timpul si sa dispara backlash-ul de la ascensie. Astfel graficul de ghidaj se face mult mai lin, ramanand vizibila in mod pregnant doar eroarea periodica (PEC) pe aceasta axa.
Mai nasol e cu backlash-ul si eroarea de pe declinatie. Aici intervine maiestria posesorului de montura, la punerea in pol.

_________________
https://astrodata.wordpress.com/
Sus
dmtr69
Membru
Membru


Data inscrierii: 24 Sep 2011
Mesaje: 1325



Localitate: BUSTENI

MesajTrimis: 08 Feb 2019 20:17 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

@ Iosif
In fisa tehnica scrie ca vaselina grafitata este pentru lubrifierea mecanismelor solicitate, a rotilor dintate, a transmisiilor prin lant, etc., iar cea cu litiu este pentru ungerea rulmentilor, a lagarelor cu alunecare si altor mecanisme.
Insa pe site-urile de profil astro, cei care au regresat montura au folosit vaselina cu Li sau cu teflon. Deci o sa tin seama de sfatul tau. Merci.

_________________
Marius
Sus
Andi
Membru
Membru


Data inscrierii: 10 Oct 2007
Mesaje: 1092




MesajTrimis: 08 Feb 2019 21:01 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Nu este nevoie de nici un fel de dezechilibru (duce la uzuri) motorul de antrenare are de tras datorită forțelor de frecare, mici dar prezente.
Partea proiectată greșit este prinderea pinioanelor pe axele lor; mecanismul este unul de precizie, nu macaraua de pe șantier. Nu precizez care este greșeala de proiectare.
Oricum, prețul unei astfel de monturi nu este justificat de proiectare și execuție.

_________________
distanța dintre a observa și a descoperi este cuprinsă între zero și infinit
Sus
