Reglaje fine pe altitudine si azimut la montura Dobson


Du-te la pagina Anterioara  1, 2
Creaza un subiect nou   Raspunde la subiect

DIY / ATM / Reparatii

Subiectul anterior :: Subiectul urmator
Afiseaza mesajele pentru a le previzualiza:
Autor Mesaj
iulian90
Membru
Membru


Data inscrierii: 13 Sep 2016
Mesaje: 1027



Localitate: Braila

MesajTrimis: 23 Oct 2018 22:02 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Azi am mai facut mici modificari la montura noua a telescopului de 114mm.

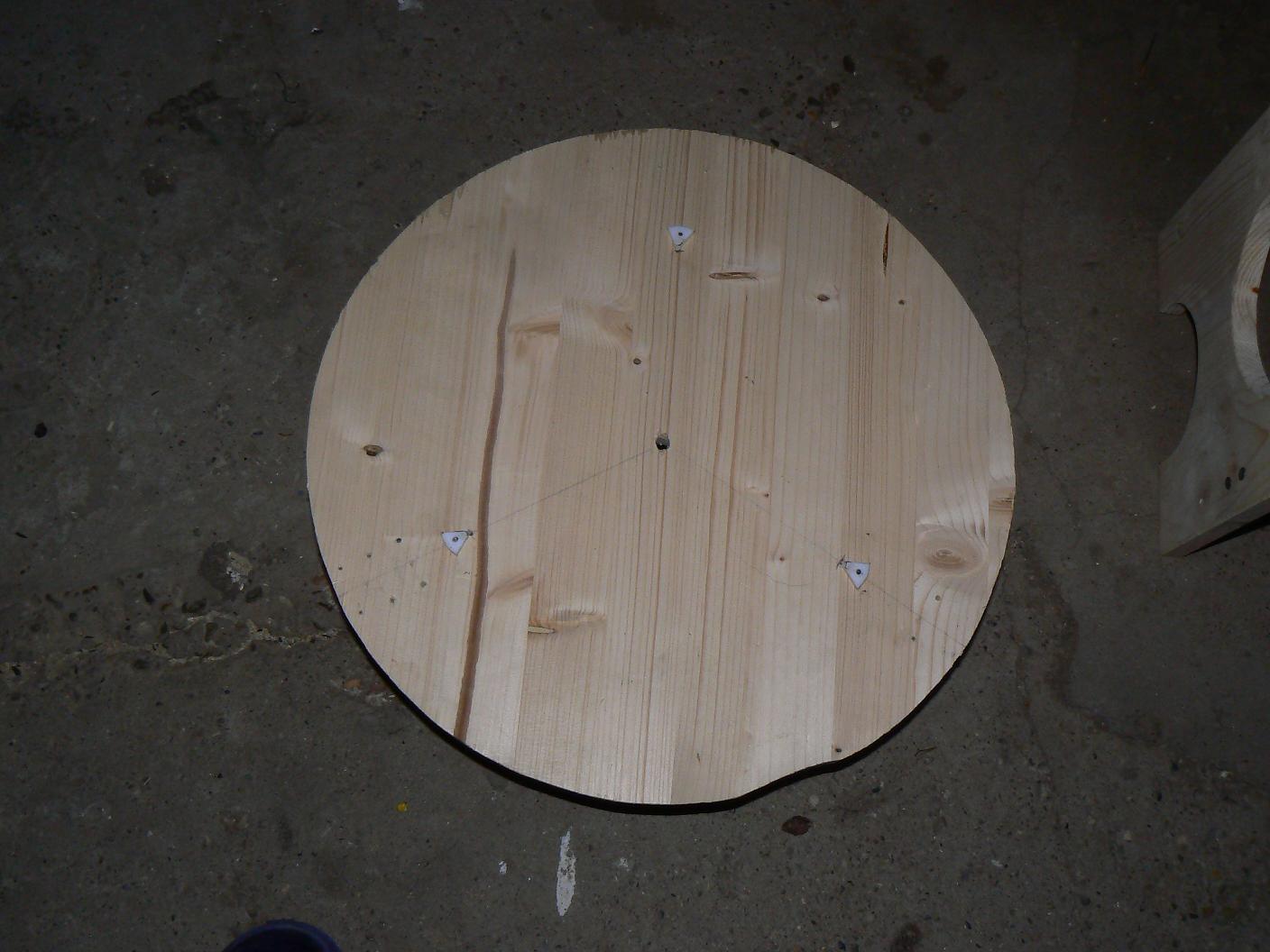

In primul rand pe partea de miscare pe azimut, am pus trei triunghiuri mici din teflon in locul celor trei pucuri, pentru a reduce frecarea si tendinta de gripare. A mers modificarea, acum montura se misca lin pe azimut, fara frecare prea mare si fara gripaj. Smile Pucurile pe care le aveam montate pana azi erau prea mari si doua dintre ele prezentau o suprafata cam rugoasa, nu prea neteda, ceea ce contribuia la marirea frecarii dintre pucuri si discul de pick-up, numai unul dintre cele trei pucuri avea suprafata neteda, din el am taiat cele trei triunghiuri pe care le-am montat in locul pucurilor, pe placa cu picioarele monturii.

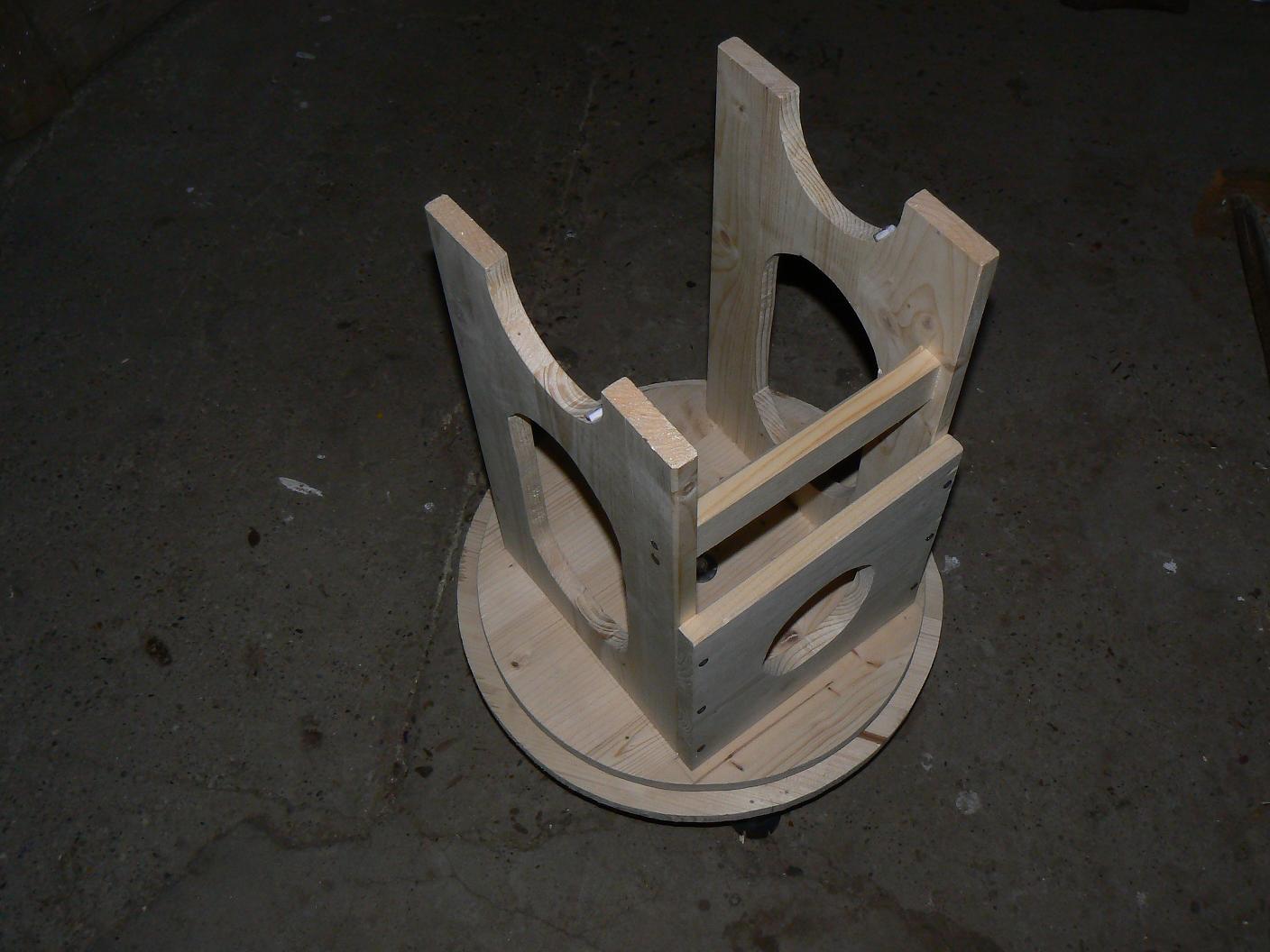

Am umblat si pe partea de miscare pe altitudine a monturii, caci aici problema era inversa; tubul optic se misca prea usor, aluneca prea usor si cum schimbam ocularul cu unul mai greu sau mai usor, tubul incepea sa se miste cand in jos , cand in sus si trebuia sa mut si magnetul de contrabalansare mai in fata sau mai in spatele tubului optic. Am scos doua din cele 4 bucati de teflon de pe furca monturii, pe cele din spate, ca urechile de pe tubul optic sa vina in contact partial si cu marginea din lemn a furcii monturii, astfel marind putin frecarea pentru a preintampina alunecarea prea lesne a tubului optic, adica exact invers fata de ce trebuia pe azimut. Si aici modificarea a mers de minune, montura se comporta foarte bine, atat pe altitudine cat si pe azimut, nici nu mai trebuie reglaje fine, am facut testul in seara asta la grosismente mai mari, la planeta Marte si stele si montura se misca lin si fara probleme pe ambele planuri de miscare.

Acum am inteles eu cum functioneaza si cum trebuie construita o montura tip Dobson. Smile

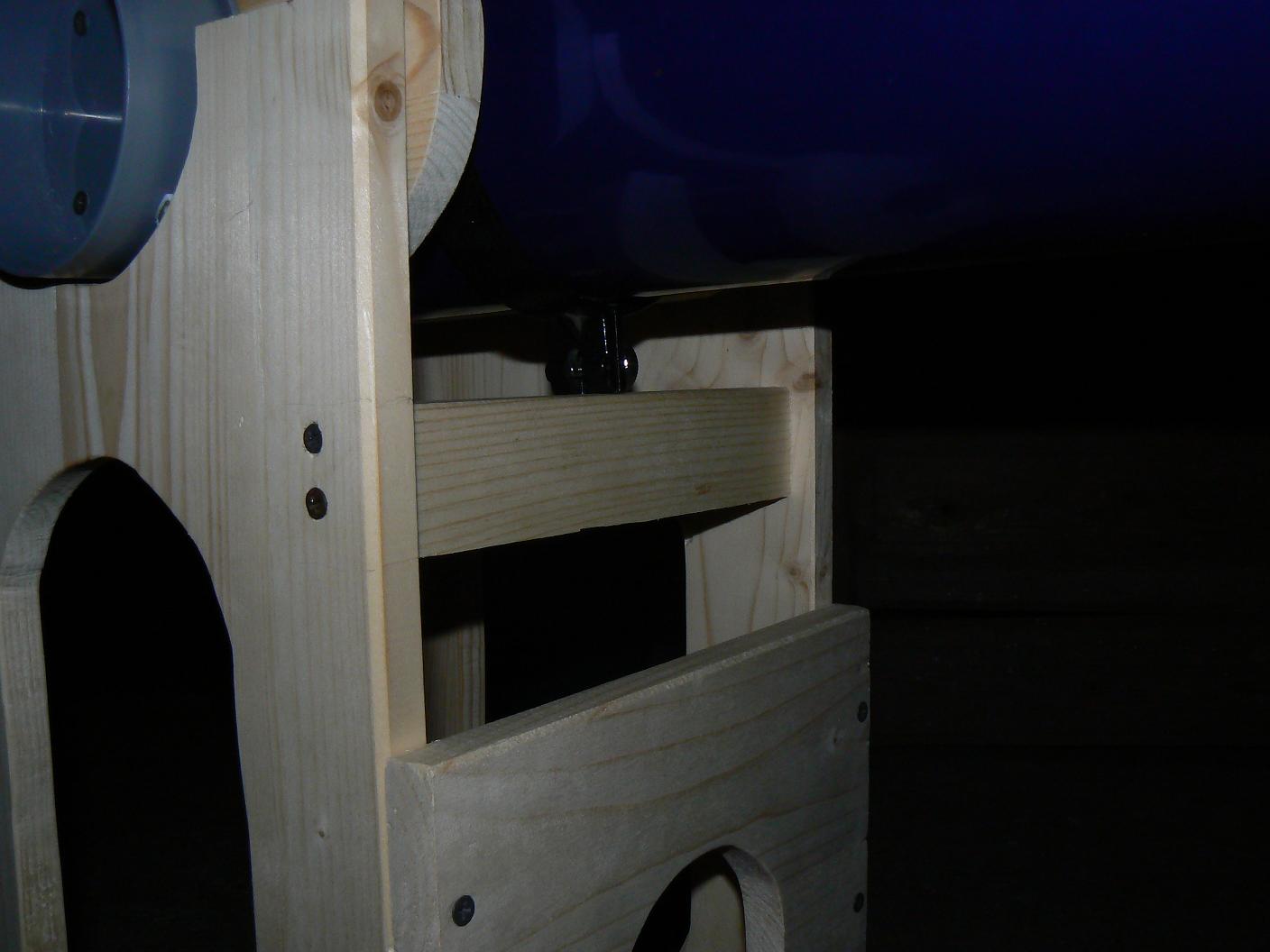

Am mai montat si o bara din lemn cu rol dublu ; limitator de cursa a tubului optic pe altitudine, intre 0 si 90 grade, si pentru rigidizare suplimentara a monturii, in vederea reducerii vibratiilor.



 Descriere:
 Marime fisier:  136.16 kb
 Vizualizat:  de 1277 ori




 Descriere:
 Marime fisier:  134.58 kb
 Vizualizat:  de 1277 ori




 Descriere:
 Marime fisier:  110.15 kb
 Vizualizat:  de 1277 ori




 Descriere:
 Marime fisier:  90.38 kb
 Vizualizat:  de 1277 ori




_________________
Instrumente optice:
Reflector dobson Atlas Explorer 114/900mm
Luneta 60/900mm.
Luneta 45/550mm.
Binoclu Sakura 8x60.
Sus
Mircea Pteancu
Moderator
Moderator


Data inscrierii: 12 Feb 2008
Mesaje: 6851

Motto: ''OBSERVO ERGO SUM''

Localitate: Arad

MesajTrimis: 23 Oct 2018 22:45 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Foarte bine , te vor ajuta modificarile facute , mai ales la fotografiere.
Daca ai gasit formula potrivita dpdv mecanic , ar fi bine sa vopsesti sau sa lacuiesti montura.
Sau cum a recomandat Dragos , sa dai cu Aracet , inca nu am incercat metoda dar cred ca este buna.

Mircea

_________________
http://observoergosum.blogspot.ro/
https://astroclubgalaxis.blogspot.com/
Dotare :reflectoare ,lunete,cateva binocluri si un catadioptric
Sus
iulian90
Membru
Membru


Data inscrierii: 13 Sep 2016
Mesaje: 1027



Localitate: Braila

MesajTrimis: 24 Oct 2018 13:26 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Desigur, voi lacui montura , nu cred ca o mai vopsesc ,ca nu prea i-mi place cum a iesit cealalta montura veche.
Montura noua am construit-o cat mai usoara si mai simpla, cantareste mai putin de 5 kg (4,6 kg).

Montura veche cantarea de doua ori mai mult, avea in componenta si panouri din PAL, care este mai greu decat lemnul de molid, placa de sol si placa de la baza rocker-ului erau din PAL greu, doar furca era din lemn de molid, plus ca si tubul avea montat intr-o parte acel disc la mecanismul de actionare fina pe altitudine si cantarea si el destul de mult si tot ansamblul cantarea 14 kg ,fiind greu de carat.

Cu montura noua pe care am construit-o recent, acum tot ansamblul cantareste mai putin de 9 kg , este usor de carat si m-as putea deplasa in locuri din afara orasului, unde este poluare mai redusa, daca fac rost de un rucsac sau geanta pentru tubul optic de 114mm. Montura o pot duce intr-o mana, nu e mai grea decat un scaunel, iar ocularele fie intr-o mica cutie cu maner, fie in buzunarele de la haina, caci nu mi-ar trebui mai mult de doua-trei oculare si filtrul UHC. Smile

_________________
Instrumente optice:
Reflector dobson Atlas Explorer 114/900mm
Luneta 60/900mm.
Luneta 45/550mm.
Binoclu Sakura 8x60.
Sus
Erwin
Moderator
Moderator


Data inscrierii: 02 Aug 2008
Mesaje: 7472

Motto: panta rhei

Localitate: Bucuresti

MesajTrimis: 24 Oct 2018 21:35 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Felicitări pentru noua construcție! Arată bine și bănui că funcționează și mai bine!
_________________
binocluri: 8x22, 7x50, 7x42, 10x50, 10x80, spotting: 10x46, 20x60
refractoare: 60/700, RFT70 F/4, 80/900, RFT 110 F/5.5
reflectoare: MTO-11CA 100/1000, Cass Clasic 8"F/15, dobson newt.158/1240 DH
monturi: piston AZ mount (R), Vixen GP
Sus
iulian90
Membru
Membru


Data inscrierii: 13 Sep 2016
Mesaje: 1027



Localitate: Braila

MesajTrimis: 26 Oct 2018 20:02 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Multumesc Erwin. Smile
Da, bineinteles ca merge fin montura, pe ambele planuri de miscare. Very Happy
Sunt multumit de montura asta, este prima montura Dobson adevarata construita de mine , simpla si usoara , fara reglaje fine si alte "gadget-uri". Laughing
Luna care vine, cand iau banii, o sa cumpar lac si lacuiesc montura, nu o mai vopsesc ca pe montura veche.

_________________
Instrumente optice:
Reflector dobson Atlas Explorer 114/900mm
Luneta 60/900mm.
Luneta 45/550mm.
Binoclu Sakura 8x60.
Sus
