Vizorul binocular activ


Du-te la pagina Anterioara  1, 2
Creaza un subiect nou   Raspunde la subiect

Oculare/Filtre

Subiectul anterior :: Subiectul urmator
Afiseaza mesajele pentru a le previzualiza:
Autor Mesaj
Stanescu Octavian
Moderator
Moderator


Data inscrierii: 02 Apr 2006
Mesaje: 3285



Localitate: Timisoara

MesajTrimis: 23 Iun 2018 09:51 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

are groaznic de multe piese cu suprafete slefuite sferic si acoperiri pozitii unghiulare extrem de precise la unele piese . nu se poate compara la calitatea privita pe cer cu adaptorul simplu cu prisme . cine va cumpara va fi la noroc calitatea cu ajustarile optime . daca ar fi facut de o firma de varf gen Zeiss ar costa pe putin 1000-2000E.
Sus
Andi
Membru
Membru


Data inscrierii: 10 Oct 2007
Mesaje: 1158




MesajTrimis: 23 Iun 2018 09:59 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

zoth a scris:
Ce anume consideri a fi incorect la desen?


In primul rand prisma, doar am mai zis.

_________________
distanța dintre a observa și a descoperi este cuprinsă între zero și infinit
Sus
zoth
Membru
Membru


Data inscrierii: 31 Mar 2006
Mesaje: 4618

Motto: decat ceva prost, mai bine nimic bun ...

Localitate: Bucuresti

MesajTrimis: 23 Iun 2018 11:33 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

nobody a scris:
In cazul acesta, nu imaginea este taiata in doua, ci pupila de iesire, ...


Nobody, asa este, nu imaginea este taiata in doua ci pupila de intrare Smile Imaginile se recombina, insa vor fi insotite de produse de difractie generate de cele doua semiluni (pupilele de iesire). In cazul obiectelor luminoase fenomenul ar putea fi destul de deranjant. Asta ar fi prima problema. A doua ar putea sa apara datorita erorilor de aliniere la magnificatii mari. Durerile de cap vor fi la ordinea zilei. Doar printr-o intamplare (aliniere perfecta a opticii) lucrurile ar putea sta mai bine.

Andi a scris:
In primul rand prisma, doar am mai zis.


Si eu am mai zis ca nu e prisma ci oglinda! Poate nu folosim acelasi limbaj pentru a ne intelege. Eu denumesc lucrurile dupa functia pe care o indeplinesc. Pentru mine prisma inseamna in primul rand raze refractate iar in desenul prezentat de taiwanezi nu exista nici una! Doar raze reflectate, deci e oglinda! ... ca are doua suprafete active, ca are forma de prisma, asta nu-i schimba rolul de oglinda!

_________________
Mono TZK 10x80; TS 80SED; TS 102SED
Sus
nobody
Membru
Membru


Data inscrierii: 02 Apr 2010
Mesaje: 4125

Motto: Never ever give up !

Localitate: Nowhere

MesajTrimis: 24 Iun 2018 09:05 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Na, ca sa aveti pe ce va certa. Laughing

Knife-Edge Right-Angle Prism Mirrors
https://www.thorlabs.com/newgrouppage9.cfm?objectgroup_ID=6760

Pentru cine vrea mai multe detalii si nu se descurca asa bine cu engleza sau cu portugheza:
http://www.kasai-trading.jp/elsbinoviewer.html

E schema optica la o calitate mai buna si se explica pe larg rolul prismoglindei (C) (TM) (R) (P).

P.S. Am atasat si aplicatia pentru patent din US in format PDF (in engleza).



 Descriere:
 Marime fisier:  152.04 kb
 Vizualizat:  de 1791 ori




US20180031820A1.pdf
 Descriere:

Descarcare
 Nume fisier:  US20180031820A1.pdf
 Marime fisier:  324.97 kb
 Descarcat:  de 51 ori

Sus
zoth
Membru
Membru


Data inscrierii: 31 Mar 2006
Mesaje: 4618

Motto: decat ceva prost, mai bine nimic bun ...

Localitate: Bucuresti

MesajTrimis: 24 Iun 2018 12:32 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Nobody, mersi pentru linkuri Smile Eu nu vad niciun motiv de cearta, ba dimpotriva, materialele ne ajuta sa stabilim un limbaj comun in baza caruia sa ne putem intelege.

LE. Retrag cele spuse mai sus dupa ce am citit brevetul de inventie ... nu am vazut in viata mea formulari mai echivoce, mai confuze ...

Incotro se indreapta lumea???

_________________
Mono TZK 10x80; TS 80SED; TS 102SED
Sus
Andi
Membru
Membru


Data inscrierii: 10 Oct 2007
Mesaje: 1158




MesajTrimis: 28 Iun 2018 22:02 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Folosește o prismă cu cele două fețe la 90 grade aluminizate. Prisma ajută la poziționarea preciză a celor două suprafețe reflectante.

S-au liniștit apele! Wink

_________________
distanța dintre a observa și a descoperi este cuprinsă între zero și infinit
Sus
zoth
Membru
Membru


Data inscrierii: 31 Mar 2006
Mesaje: 4618

Motto: decat ceva prost, mai bine nimic bun ...

Localitate: Bucuresti

MesajTrimis: 29 Iun 2018 19:08 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Nu as vrea sa se inteleaga gresit ultima mea afirmatie. Retrag doar ce am spus in postul respectiv, nu in cele anterioare! In cazul de fata brevetul de inventie nu ne ajuta sa stabilim un limbaj comun.

Citat:
Folosește o prismă cu cele două fețe la 90 grade aluminizate


Afirmatia de mai sus este eronata. Pentru edificare cauta definitia prismei intr-un dictionar sau pe wiki

https://en.wikipedia.org/wiki/Prism

Exista si prisme cu fete aluminizate (semipentaprisma, prisma cu acoperis, etc) insa folosesc tot refractia luminii. Eroarea de exprimare prezenta in brevet cred ca pleaca de la procesul de traducere din limba chineza. Traducatorul nefiind o persoana specializata domeniu a iesit ce vedem ... In plus este primul patent vazut de mine care nu are trecut un examinator oficial.

_________________
Mono TZK 10x80; TS 80SED; TS 102SED
Sus
nobody
Membru
Membru


Data inscrierii: 02 Apr 2010
Mesaje: 4125

Motto: Never ever give up !

Localitate: Nowhere

MesajTrimis: 29 Iun 2018 20:46 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Sa lamurim un pic lucrurile, documentul nu este brevet/patent, ci doar ce au aplicat pentru (AKA "patent pending"), pe romaneste cred ca-i zice "cerere de brevet". Pana la faza finala mai este mult, asta daca va fi acceptat vreodata. Eu l-am pus asa cum l-am gasit, cat de cat lamureste cam ce vrea sa fie acolo, chiar daca exprimarea este deficitara.

Diagramele arata in regula, dar textul pare a fi redactat de o secretara studenta la arte plastice angajata temporar la departamentul de marketing, sau in orice caz nu de cel care a conceput sistemul optic. De ex. la aliniatul [0005] incepe sa bata campii cum ca intr-un binoviewer clasic (Fig. 1), imaginea se formeaza o jumatate la un ochi, cealalta jumatate la celalalt ochi si trebuie sa privesti cu amandoi ochii ca sa vezi imaginea intreaga ... Rolling Eyes

Cat despre "prismoglinda", este evident ca doar forma este de prisma, functia optica este de oglinda cu doua fete perpendiculare. Cred ca termenul de "oglinda prismatica" sau scurt "oglinda" s-ar potrivi mai bine, in mod similar cu "oglinda plana", "oglinda parabolica". Simplu "prisma" nu se potriveste, la fel cum nu se potriveste sa zici la o oglinda parabolica clasica ca-i "lentila" (plan-concava asferica si metalizata), desi ca forma seamana.

Apropo, pe diagramele color, textul pare a fi in japoneza si arata mai bine decat cel din "patent".
Sus
zoth
Membru
Membru


Data inscrierii: 31 Mar 2006
Mesaje: 4618

Motto: decat ceva prost, mai bine nimic bun ...

Localitate: Bucuresti

MesajTrimis: 30 Iun 2018 18:20 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Citat:
... documentul nu este brevet/patent, ci doar ... "cerere de brevet"

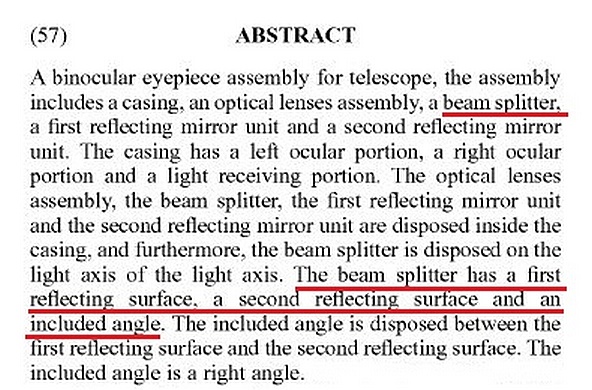

Aha, asa mai venim de acasa Smile Redactarea documentului incepe cu o fraza relativ decenta (pe care am sa o reproduc mai jos) apoi continua cu iuresul de idei incalcite pe care l-ai caracterizat foarte bine in randurile de mai sus. Examinatorul de brevet va avea o munca grea de facut ...

Important de retinut ca pe langa avantajele prezentate, vizorul in cauza are si cel putin doua dezavantaje majore:
- produse de difractie deranjante in cazul obiectelor luminoase date de pupilele de iesire in forma de semiluna
- inconfort accentuat dat de problemele de aliniere optica la magnificatii mari.

In concluzie, ideea acestui vizor o consider un experiment si costisitor si traumatizant facut pe buzunarele si ochii cumparatorilor.



extras patent.JPG
 Descriere:
 Marime fisier:  120.79 kb
 Vizualizat:  de 1609 ori

extras patent.JPG



_________________
Mono TZK 10x80; TS 80SED; TS 102SED
Sus
