Binoclu iesit serios din colimare


Creaza un subiect nou   Raspunde la subiect

DIY / ATM / Reparatii

Subiectul anterior :: Subiectul urmator
Afiseaza mesajele pentru a le previzualiza:
Autor Mesaj
Stille
Membru
Membru


Data inscrierii: 08 Iul 2017
Mesaje: 465



Localitate: Iasi

MesajTrimis: 02 Mai 2018 08:48 Download mesaj
Titlul subiectului: Binoclu iesit serios din colimare
Raspunde cu citat (quote)

Am pe mana un Bushnell Falcon 7x35 care ar fi un binoclu excelent de birdwatching (usor, focalizare foarte rapid de ajustat, imagine surprinzator de clara si de luminoasa pentru o apertura atat de mica, camp vizual de 8 grade Shocked) ... daca as reusi sa-l recolimez, ca pe moment nici nu ai cum sa vezi acelasi obiect prin ambele obiective, ce sa mai si unesti imaginile Laughing

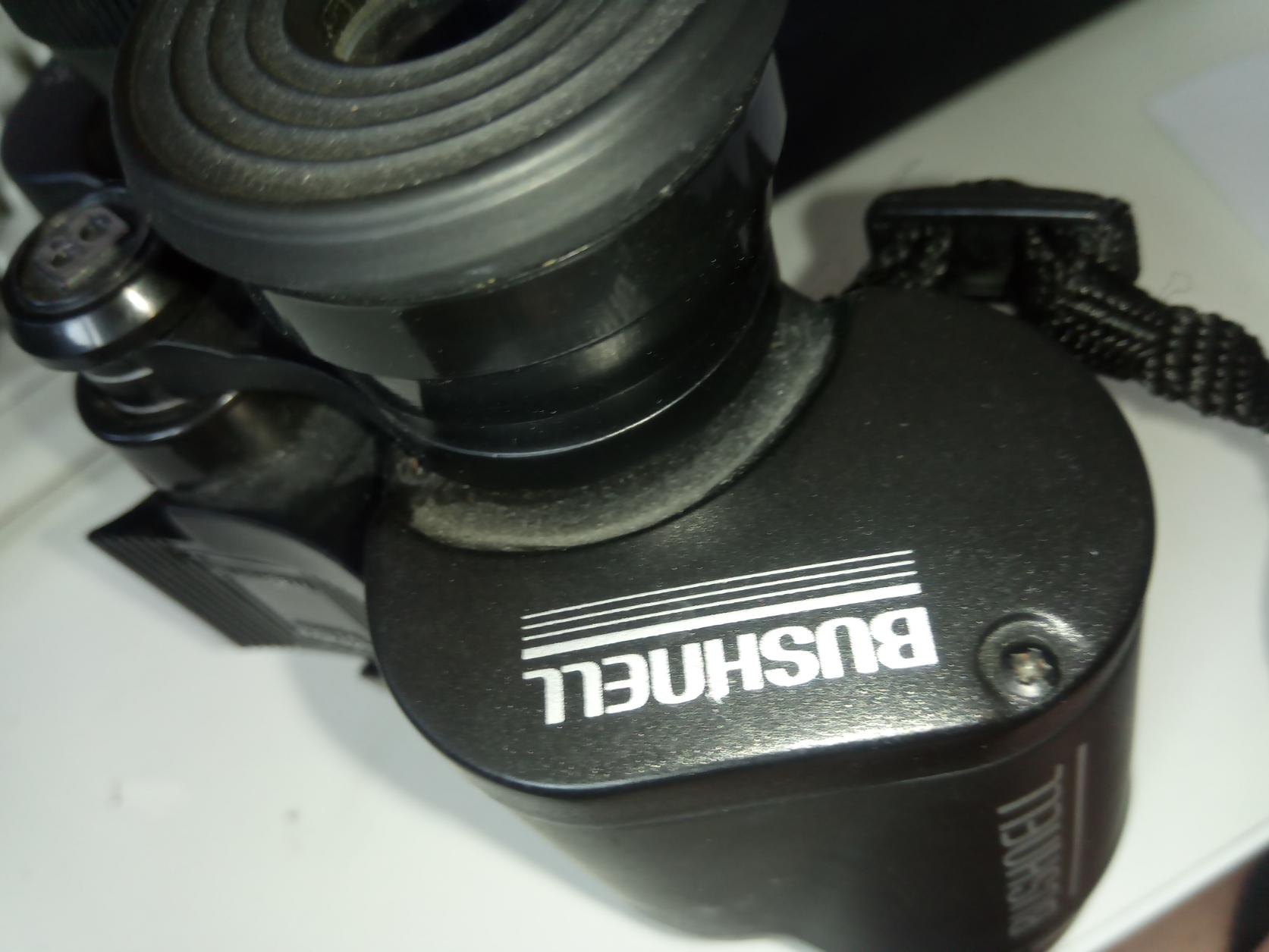

Acum, intrebarea e cum anume il recolimez. Am inteles ca ar trebui sa ma joc cu suruburile din preajma ocularelor - are, intr-adevar, doua suruburi mici, in cruce, foarte aproape de oculare, dar nu par accesibile, ca-mi stau ocularele in drum. A mai recolimat cineva unul similar, si stie cumva de unde as incepe?



 Descriere:
Suruburile cu pricina
 Marime fisier:  121.73 kb
 Vizualizat:  de 6729 ori



Sus
Herr_Alien
Moderator
Moderator


Data inscrierii: 11 Noi 2010
Mesaje: 1079



Localitate: Brasov

MesajTrimis: 02 Mai 2018 13:03 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Servus,

Alea din poza nu sunt suruburile de colimare, sunt suruburile care tin placa aia care acopera prismele.
Suruburile de colimare ar trebui sa fie undeva sub armura de cauciuc.

Pana sa te joci la ele insa, citeste un pic niste materiale:

https://archive.org/details/opticalman32nave015103mbp

https://www.cloudynights.com/topic/340766-...explained/

In plus, e posibil sa poti remedia problema mai usor:
- care jumatate e decolimata? - asta afli relativ usor: fixezi binoclul pe un trepied, si incepi sa ii apropii si sa ii desfaci jumatatile, ca si cum ai ajusta distanta intrapupilara. Ei, imaginea unei jumatati o sa se miste fata de diafragma care limiteaza campul. Aia e jumatatea cu problema

- nu cumva sunt deplasate prismele din lacasul lor?

- poate sunt inversate intre ele tuburile port-obiectiv?

_________________
Alex
Astronomical Ephemerides
Sus
Dbird
Moderator
Moderator


Data inscrierii: 06 Noi 2012
Mesaje: 1548



Localitate: Bucuresti

MesajTrimis: 02 Mai 2018 13:22 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Foarte corecte sfaturile de mai sus ....ale lui Herr_Alien
Nu te repezi inca in suruburi.
0- Asigura-te ca cele 2 tuburi port obiectiv sunt insurubate corect si nu unghiularizate. Daca nu sunt bine insurubate le pui corect . Daca nu rezolva probelma:
1- inverseaza intre ele tuburile port obiectiv.
Daca nu se rezolva le remontezi la loc cum erau :
2- desfaci binoclul pana ai vizibilitate directa la toate cele 4 prisme .... privesti cu atentie la chitul de blocare ...este vreun chit rupt ? daca da , atunci este suficient sa realiniezi prisma dupa ruptura la loc. La una sau mai multe prisme daca este cazul .... daca nici acum nu se rezolva ... acum ai liber sa modifici cum vrei tu inclusiv suruburile ....si poti folosi inclusiv acest material :
https://www47.zippyshare.com/v/dhIQsxyy/file.html
Sus
Herr_Alien
Moderator
Moderator


Data inscrierii: 11 Noi 2010
Mesaje: 1079



Localitate: Brasov

MesajTrimis: 02 Mai 2018 17:33 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

N-ar strica nici un link catre carticica de la Alii Service Notes, de reparat binocluri. Nu aprofundeaza colimarea, dar vorbeste destul de bine despre demontare, curatare etc. respectiv despre cum sa faci operatiile astea fara sa afectezi colimarea (le faci pe rand, la cate o jumatate de binoclu, folosind jumatatea nedemontata pe post de referinta cand refaci colimarea).

Stille, o sa vad ce gasesc, si iti dau de stire.

_________________
Alex
Astronomical Ephemerides
Sus
Stille
Membru
Membru


Data inscrierii: 08 Iul 2017
Mesaje: 465



Localitate: Iasi

MesajTrimis: 02 Mai 2018 21:52 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Update: i-am detasat si reatasat ocularele, si asta pare sa fi rezolvat o mare parte din problema. Nush daca pe toata, dar continuam testarea maine, ca azi am impresia ca nimic nu mai e colimat, pornind de la ochii mei incolo.

Multumesc mult pentru sfaturi si documentatie!

Update la update: nu, nu am rezolvat problema, dar macar acum se poate vedea aceeasi imagine prin ambele, ca sa imi pot da seama ca liniile orizontale nu-s vazute chiar paralel, si ca o verticala vazuta prin mijlocul stangului e aproape de marginea stanga in imaginea dreapta. Suspectez ca tot la prisme ajung
Sus
Dbird
Moderator
Moderator


Data inscrierii: 06 Noi 2012
Mesaje: 1548



Localitate: Bucuresti

MesajTrimis: 08 Mai 2018 09:15 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Pai ocularele nu produc decolimare , am scris mai sus ca ar trebui sa incerci inversarea tuburilor port obiectiv!
Sus
nobody
Membru
Membru


Data inscrierii: 02 Apr 2010
Mesaje: 4766

Motto: Never ever give up !

Localitate: Nowhere

MesajTrimis: 08 Mai 2018 14:00 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Totusi, un ocular care nu este bine centrat produce o dubla decolimare, atat fata de obiectivul respectiv, cat si fata de celalat tub optic.
Sus
Stille
Membru
Membru


Data inscrierii: 08 Iul 2017
Mesaje: 465



Localitate: Iasi

MesajTrimis: 22 Mai 2018 09:00 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Am umblat si la tuburile port obiectiv (fara efect). Prismele sunt la locul lor. O sa mai fac o proba cu tuburile port-obiectiv si pe urma o sa caut mai bine suruburile de reglare ale prismelor, ca nu le-am vazut prima oara cand m-am uitat.

Pe orizontala, totusi, e decolimat serios - cam jumatate din campul vizual. Asta ar fi in limitele de reglaj ale prismelor, sau sa-i mai caut bube pana le gasesc?

_________________
Binoclu: Pentax SP 10/50 WP (Bufnitza)
Telescop: Skywatcher Heritage 130/f5 (Corbu')
Foto: Canon 800D, obiectiv Tamron 16-300mm(Starcu'), Canon 50mm f/1.8 (Vrabia), Samyang 16mm f2.0 (Gecko), Takumar 135mm f2.5 (Batrana Doamna)
Sus
Herr_Alien
Moderator
Moderator


Data inscrierii: 11 Noi 2010
Mesaje: 1079



Localitate: Brasov

MesajTrimis: 22 Mai 2018 13:14 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Care e chestia cu reglajele astea, fie ele cu surub fie ele cu excentrice la obiectiv: nu se deregleaza la un soc. Adica, surubul ala nu se desfileteaza cu 1-2 ture fiindca a cazut binoclul. La fel si cu excentricele.
De cele mai multe ori sunt miscate prismele, si asta lasa de obicei urme care sunt vizibile. Te poti folosi apoi de urmele alea ca sa asezi prisma la loc.

E posibil insa ca la binoclul ala sa mai fi "reparat" cativa mesteri inainte; prismele sunt deci la locul lor, dar suruburile de reglaj nu ...
Ca tot vorbim de suruburi, ele ar trebui sa fie sub armira de cauciuc. Trebuie deci dezbracat intai binoclul.

_________________
Alex
Astronomical Ephemerides
Sus
Dbird
Moderator
Moderator


Data inscrierii: 06 Noi 2012
Mesaje: 1548



Localitate: Bucuresti

MesajTrimis: 22 Mai 2018 13:43 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Incearca asa daca am inteles eu bine exprimarea ta "Pe orizontala, totusi, e decolimat serios" :
1- Slabeste unul din tuburile port obiectv, eventual pe amandoua.
2- Cu binoclul la ochi roteste unul din tuburi ....imaginea se uneste intr-una singura si este ok ?
3- incearca cu el la ochi sa rotesti din ambele tuburi 9desurubandu-le sa vezi daca pori produce colimare.
4- Daca ai gasit o pozitie de colimare perfecta ... nu mai umbla la el, lasa-l in aceasta pozitie si iti voi spune ca sa faci mai departe ...
In timpul testelor nu conteaza ca vei pierde claritate , e normal ...doar sa vezi daca poti colima asa ...
Sus
nobody
Membru
Membru


Data inscrierii: 02 Apr 2010
Mesaje: 4766

Motto: Never ever give up !

Localitate: Nowhere

MesajTrimis: 23 Mai 2018 22:14 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

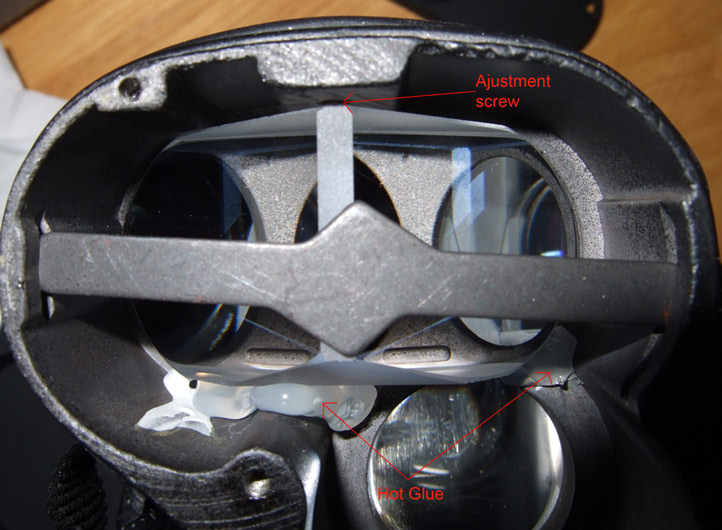

Ca sa vezi bine prismele, trebuie sa dai jos capacele alea prinse cu suruburi de corpul binoclului. Abia atunci vei vedea si suruburile de colimare de la prisme.

Adica ceva de genul, mai putin "hot glue":



 Descriere:
 Marime fisier:  92.28 kb
 Vizualizat:  de 6262 ori



Sus
Stille
Membru
Membru


Data inscrierii: 08 Iul 2017
Mesaje: 465



Localitate: Iasi

MesajTrimis: 14 Iun 2018 07:27 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Dbird: nu, nu am reusit nimic cu portobiectivele.
_________________
Binoclu: Pentax SP 10/50 WP (Bufnitza)
Telescop: Skywatcher Heritage 130/f5 (Corbu')
Foto: Canon 800D, obiectiv Tamron 16-300mm(Starcu'), Canon 50mm f/1.8 (Vrabia), Samyang 16mm f2.0 (Gecko), Takumar 135mm f2.5 (Batrana Doamna)
Sus
Dbird
Moderator
Moderator


Data inscrierii: 06 Noi 2012
Mesaje: 1548



Localitate: Bucuresti

MesajTrimis: 14 Iun 2018 08:37 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Ok,
Asta inseamna ca trebuie sa treci la punctul doi:
Trebuie sa inceci sa desfaci binoclul.
1- dai jos ambele tuburi port obiectiv.
2- dai jos capacelele de protectie prisme fata. (acum ai acces total la prismele din fata, dar nu umbli inca la nici una din ele).
3- desfaci surubul care este marcat cu grila de distanta interpupilara (daca exista)
4- ai ajuns la surubul central care tine cele doua port oculare. Atentie el poate avea un surubel mic si fin de blocaj (se scoate intai acesta). Se desurubeaza surubul de sustinere al celor doua port oculare. \
5- Se scot cele doua portoculare, si se noteaza saibele / saiba existenta intre ele, pt ca la remintare sa le pui la fel.
6- se desurubeaza cle doua tuburi in care culiuseaza ocularele. Atentie in acest proces este foarte important sa tii minte cu precizie la orice piesa simetrica de unde ai luat-o ,din stanga sau din dreapta pentru a NU le pune invers la remontare!!!!!!!!!!
7- se scot capacele de protectie ce acopera prismele din spate (se desurubeaza cele 2 suruburi de prindere in prealabil).
8- In sfarsit acum ai acces la toate 4 prisme.
9 - Cel mai probabil una din prismele din spate este deplasata. Dar nu este exclus sa fie si una sau mai multe inclusiv din fata.
10 -priveste cu atentie prismele. Sunt ele sigilate cu ceva chit cam asa cum este in pozele lui nobody (la ele este un lipici pus de el notat "hot glue"..la tine ar trebui sa fie un fel de chit alb - gri.)
11- daca exista chit pus acolo e bine caci trebuie sa poti vedea efectiv deplasarea cel putin a unei prisme demascata de o crapatura a chitului de blocare. Daca o vezi / le vezi , atunci trebuie sa slabesti suruburile de blocare ale prismelor si sa aduci la loc perfect in pozitia originala prisma. Te folosesti de crapatua sa lipesti intre ele cele doua parti de chit.
12- cu acersta ocazie poti vedea si daca exista suruburi de reglaj prin inclinare a prismelor. Dar nu le modifica pozitia, cel putin deocamdata. Ele sunt tot in poza lui nobody (multumiri pentru poza, apropos) notate cu "Adjustment screw". Pe fiecare prisma este cate unul sau nu este nici unul, depinde de binolul tau.
13- Daca ai rezolvat ...inseamna ca ai avut noroc.... daca nu inseaman ca trebuie umblat efectiv la prisme , dar dupa alt algoritm. Imi supui si continuam ....
14- pentru a verifica ca binoclul l-ai colimat (presupunand ca ai gasit crapatura ca mai sus ) remonteaza binoclul fara sa pui cele 4 capacele de protectie ale prismelor (sa ai acces eventual la prisme ..in etapa urmatoare daca este cazul). Daca totul e OK ..remontezi totul la loc.
15- Lucreaza cu calm, nu te grabi... si cu mare atentie. Foloseste manusi din plastic chirurgicale fara talc, si pentru desfaceri manusi de plastic de bucatarie (mai groase).
Sus
Stille
Membru
Membru


Data inscrierii: 08 Iul 2017
Mesaje: 465



Localitate: Iasi

MesajTrimis: 15 Iun 2018 22:11 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

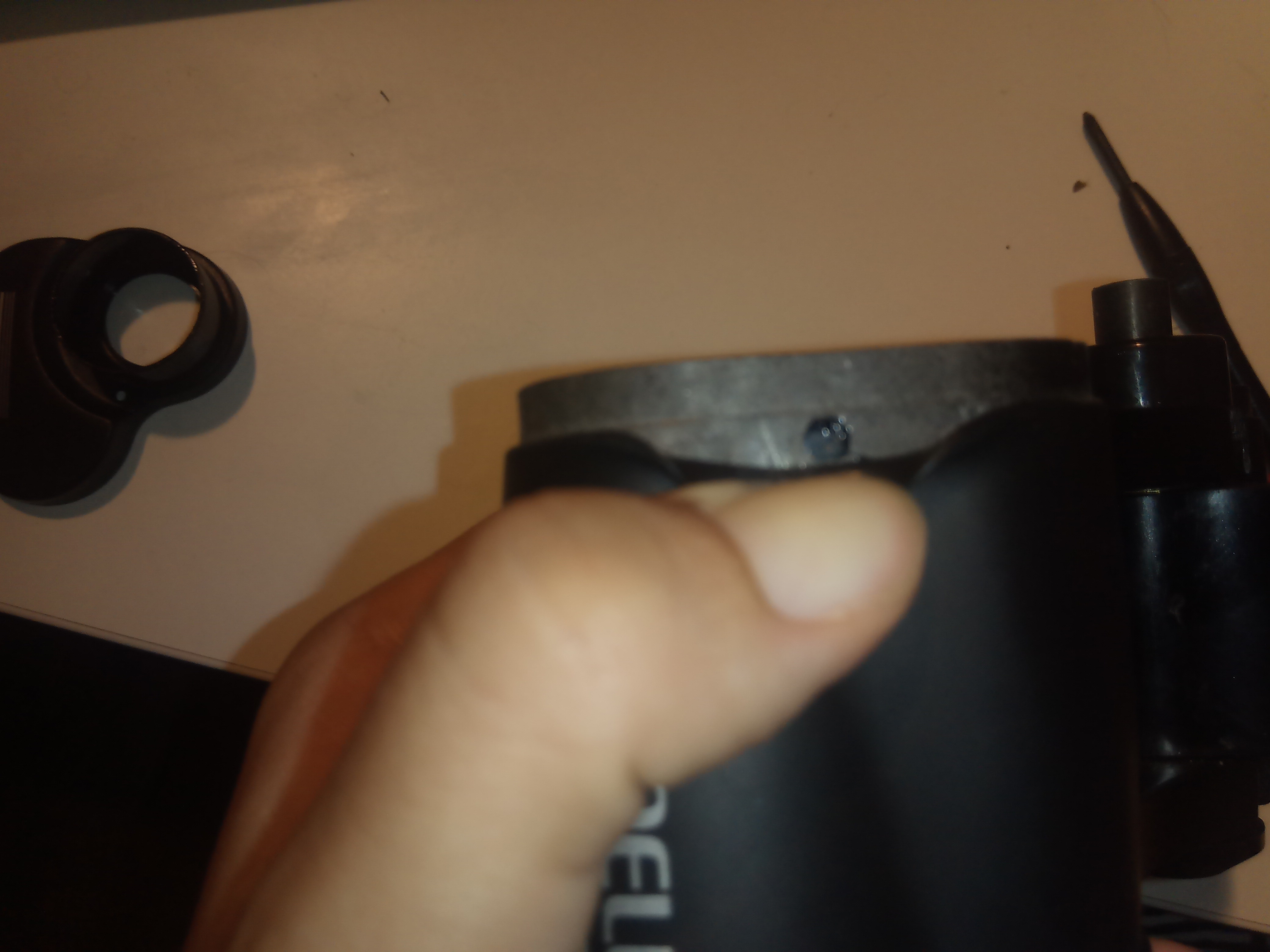

M-am uitat si la prisme - chitul respectiv este prezent si nedeteriorat pe toate patru. Am depistat si suruburile de la prisme... cand sa incerc sa desfac cauciucul de deasupra lor, am observat ca la unul dintre ele, acesta fusese deja dezlipit, iar capul surubului e partial acoperit cu un material negru (cum nu se vede foarte bine in poza atasata, greu cu poze de smartphone cu o singura mana Smile) ) Surubul simetric nu are genul asta de material pe deasupra, si a trebuit sa trag ceva de cauciuc ca sa-l dezlipesc de pe corp si sa pot ajunge la capul surubului, deci suspectez ca am gasit pe unde-a umblat meshteru'


 Descriere:
 Marime fisier:  1.09 MB
 Vizualizat:  de 5908 ori




_________________
Binoclu: Pentax SP 10/50 WP (Bufnitza)
Telescop: Skywatcher Heritage 130/f5 (Corbu')
Foto: Canon 800D, obiectiv Tamron 16-300mm(Starcu'), Canon 50mm f/1.8 (Vrabia), Samyang 16mm f2.0 (Gecko), Takumar 135mm f2.5 (Batrana Doamna)
