Mak ED experiment


Du-te la pagina Anterioara  1, 2, 3  Urmatoare
Creaza un subiect nou   Raspunde la subiect

Optica

Subiectul anterior :: Subiectul urmator
Afiseaza mesajele pentru a le previzualiza:
Autor Mesaj
Mircea Pteancu
Moderator
Moderator


Data inscrierii: 12 Feb 2008
Mesaje: 6982

Motto: ''OBSERVO ERGO SUM''

Localitate: Arad

MesajTrimis: 17 Aug 2017 15:44 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Oferta ramane valabila iar de luna viitoare revine dl.Costica.

Spor in toate ,Mircea

_________________
http://observoergosum.blogspot.ro/
https://astroclubgalaxis.blogspot.com
https://groups.io/g/The60mmTelescopeClub
Dotare :reflectoare ,lunete,cateva binocluri si un catadioptric
Sus
zoth
Membru
Membru


Data inscrierii: 31 Mar 2006
Mesaje: 4620

Motto: decat ceva prost, mai bine nimic bun ...

Localitate: Bucuresti

MesajTrimis: 18 Aug 2017 10:10 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Multumesc Mircea Smile

Pana revine dl Costica de peste mari si tari incerc sa rezolv cu lentila. Nu stiu de ce dar e tot mai greu pe zi ce trece, am senzatia ca aici in romanica evolutia e cu semnul minus in fata, tot ce era usor inainte acum e greu si tot ce era greu inainte acum e imposibil. Sau poate nu e corect sa generalizez, poate numai in bucuresti se intampla fenomenul asta ...

Daca nu rezolv cu lentila atunci celula imi va fi inutila, mai voi uita luuuung prin deschiderea ei spre vremuri mai demult apuse Sad

_________________
Mono TZK 10x80; TS 80SED; TS 102SED
Sus
Mircea Pteancu
Moderator
Moderator


Data inscrierii: 12 Feb 2008
Mesaje: 6982

Motto: ''OBSERVO ERGO SUM''

Localitate: Arad

MesajTrimis: 18 Aug 2017 22:36 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

E '' globalismul victorios'' !
Intreb la o librarie daca au truse de compase...se uita la mine ca la unu' picat din Marte ....''stiti chestia aia cu care se deseneaza cercuri''...imi da un compas mic -mititel pentru cercuri de 50-100mm diametru...''de trusa intreb eu ''....'' folositi sablon'' ma lamureste duduia.
''Doamna draga ,am de facut raze de 300-400mm , nu pot lucra cu sablon''.
''Nu se face in China ce vreti dumneavoastra ...folositi sablonul cu ce raze are''.
Unii sunt in culmea fericirii , sunt convinsi ca traiesc cele mai fericite vremuri... nu stiu ce beau aia si ce fumeaza !
Sau o fi numai efectul cumulat al fake-bookului !

Mircea

_________________
http://observoergosum.blogspot.ro/
https://astroclubgalaxis.blogspot.com
https://groups.io/g/The60mmTelescopeClub
Dotare :reflectoare ,lunete,cateva binocluri si un catadioptric
Sus
nobody
Membru
Membru


Data inscrierii: 02 Apr 2010
Mesaje: 4125

Motto: Never ever give up !

Localitate: Nowhere

MesajTrimis: 19 Aug 2017 00:28 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

In epoca Youturb, cercurile nu se pot trasa decat cu CNC laser sincronizat prin GPS si comandat vocal de pe smartfon.

Pentru sceptici mai este o speranta aici: http://www.rotring.ro/desen-tehnic-si-proi...pact-giant
Au si seturi.
Sus
Mircea Pteancu
Moderator
Moderator


Data inscrierii: 12 Feb 2008
Mesaje: 6982

Motto: ''OBSERVO ERGO SUM''

Localitate: Arad

MesajTrimis: 19 Aug 2017 16:55 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

nobody

Foarte util linkul ,multumesc !
Unul din compasuri poate realiza raze de peste 600mm.
Bucata mea de tub PVC , pe interiorul caruia trebuie sa fac proiectii cu raza egala cu diametrul ,are 400mm.

Combinatie strasnica : sceptic+youturb... Twisted Evil
Nu ca m-ar privi , eu il ascult adesea pe Markus Schultz pe youturb...

Mircea

_________________
http://observoergosum.blogspot.ro/
https://astroclubgalaxis.blogspot.com
https://groups.io/g/The60mmTelescopeClub
Dotare :reflectoare ,lunete,cateva binocluri si un catadioptric
Sus
Erwin
Moderator
Moderator


Data inscrierii: 02 Aug 2008
Mesaje: 7541

Motto: panta rhei

Localitate: Bucuresti

MesajTrimis: 19 Aug 2017 18:16 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Eu folosesc un compas pe care l-am confecționat când eram lăcătuș la fabrică, din bare de fier, cu vârfuri vidia. Pe hârtie folosesc trusa clasică de compase și trăgătoare de pe vremea când eram student, "Original Richter". Nu se mai găsesc decât poate prin Ocsko Piaț (talcioc pentru constăteni).
_________________
binocluri: 8x22, 7x50, 7x42, 10x50, 10x80, spotting: 10x46, 20x60
refractoare: 60/700, RFT70 F/4, 80/900, RFT 110 F/5.5
reflectoare: MTO-11CA 100/1000, Cass Clasic 8"F/15, dobson newt.158/1240 DH
monturi: piston AZ mount (R), Vixen GP
Sus
zoth
Membru
Membru


Data inscrierii: 31 Mar 2006
Mesaje: 4620

Motto: decat ceva prost, mai bine nimic bun ...

Localitate: Bucuresti

MesajTrimis: 19 Aug 2017 21:06 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Asa, ca sa revenim la subiect si sa facem si putina arta, vreau sa va arat raspunsul Equinox-ului daca ar primi in fata acelasi menisc.
Pun mai jos doar spoturile axiale, nu va mai incurc cu grafice Smile

Drept comentariu, cel putin vizual, instrumentul nu simte nevoia unui astfel de artificiu avand un raspuns cromatic deosebit de curat. Totusi daca am zis sa facem putina arta ... iata ce iese (stanga nativ, dreapta cu menisc):



spot 100ED.jpg
 Descriere:
 Marime fisier:  107.33 kb
 Vizualizat:  de 2863 ori

spot 100ED.jpg



_________________
Mono TZK 10x80; TS 80SED; TS 102SED
Sus
zoth
Membru
Membru


Data inscrierii: 31 Mar 2006
Mesaje: 4620

Motto: decat ceva prost, mai bine nimic bun ...

Localitate: Bucuresti

MesajTrimis: 26 Aug 2017 16:50 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Gata cu pauza artistica, ne intoarcem la lucru Smile ... mai exact la luneta semiapo 110ED.
Inca din stadiul de proiect al acestei lunete unele aspecte au fost tratate cam superficial cred, ma gandesc explicit la centrul de greutate al instrumentului care este plasat spre in fata, prea aproape de obiectiv dupa parerea mea. Motive pentru aceasta deplasare sunt suficiente: lentile de diametru si grosimi relativ mari, grosimea fiind impusa de curburile accentuate cerute de sticla ED, celula masiva de aluminiu, parasolarul metalic si de diametru relativ mare comparat cu deschiderea utila. Toate astea balansate in celalalt capat al tubului doar de un focuser obisnuit Crayford pe format 2", o diagonala si un ocular ... cam putin!
Problema la care ma gandesc e ca voi strica si mai rau acest echilibru precar daca mai adaug in fata obiectivului meniscul Maksutov. Din proiect imi iese la 255 grame doar sticla iar daca mai adaug si celula sigur nu scap sub 300 grame cu totul, daca nu mai mult ...
O varianta de balansare care sa fie si utila optic ar fi sa pun in locul ocularului un vizor binocular. As avea in plus ca greutate inca un ocular, corpul vizorului si corectorul (extenderul de focala).
Corectorul m-am gandit dimineata ca pot sa mi-l proiectez singur, chestie pe care am si facut-o. Acesta trebuie sa indeplineasca mai multe sarcini: in primul rand sa mareasca BWD (back working distance) cu 110mm care este drumul optic prin vizor, sa mentina corectia sferica si sa imbunatateasca raspunsul cromatic al lunetei in masura in care este posibil. Aici trebuie sa spun ca la lunetele ED acest lucru e posibil spre deosebire de acromate.

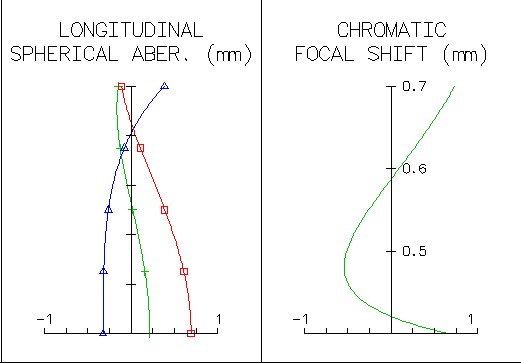

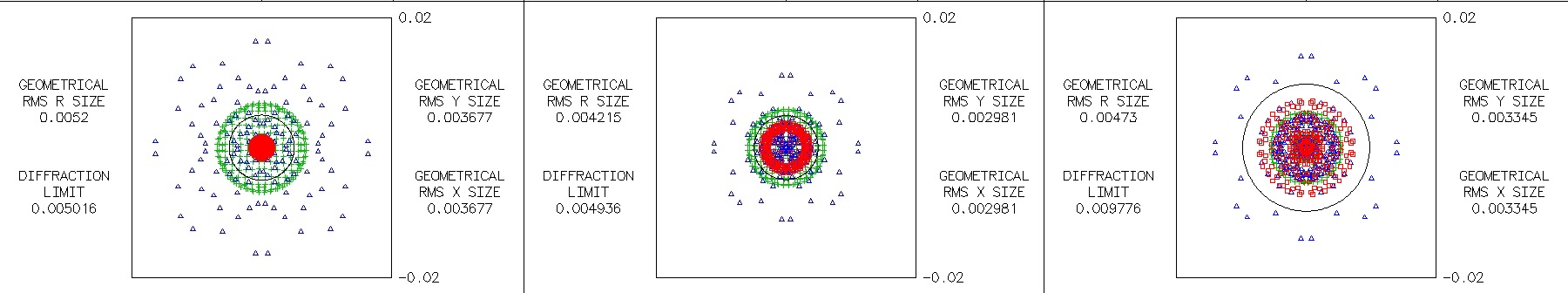

Pun in imaginile de mai jos graficul final al raspunsului si spoturile axiale comparate: stanga luneta nativa, mijloc luneta cu menisc Maksutov si dreapta luneta echipata complet (menisc Maksutov + corector focala). Comparand valorile RMS ale spoturilor cu limitele de difractie se observa ca in ultimul caz se ajunge la raspuns apocromatic.

Teama mare este ca se aduna prea multa sticla si pana la urma poate ar fi mai avantajos sa agat niste piulite de M28 de diagonala si sa privesc in modul monocular Smile



combo ca.jpg
 Descriere:
 Marime fisier:  26.55 kb
 Vizualizat:  de 2794 ori

combo ca.jpg



 Descriere:
 Marime fisier:  149 kb
 Vizualizat:  de 2794 ori




_________________
Mono TZK 10x80; TS 80SED; TS 102SED
Sus
valy
Membru
Membru


Data inscrierii: 21 Iul 2005
Mesaje: 8152



Localitate: Bucuresti

MesajTrimis: 26 Aug 2017 17:50 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Nu poti muta prinderea de montura mai in fata?
Sus
zoth
Membru
Membru


Data inscrierii: 31 Mar 2006
Mesaje: 4620

Motto: decat ceva prost, mai bine nimic bun ...

Localitate: Bucuresti

MesajTrimis: 26 Aug 2017 18:30 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Ba da, normal ca se poate insa parca tot persista senzatia aia ca trage pe fata. De fapt boala asta e destul de larg raspandita la lunetele mai marisoare si cu focala scurta. Acromatul 150 f5 de la Skywatcher e criminal cel putin ... trebuie sa-l prinzi exact de sub obiectiv, altfel nu e bine.
_________________
Mono TZK 10x80; TS 80SED; TS 102SED
Sus
Mircea Pteancu
Moderator
Moderator


Data inscrierii: 12 Feb 2008
Mesaje: 6982

Motto: ''OBSERVO ERGO SUM''

Localitate: Arad

MesajTrimis: 26 Aug 2017 19:12 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Daca folosesti luneta pe o montura azimutala ,sugerez un maner pentru manevrarea OTA , cu prindere langa focuser .
Asa, un maner strunjit care sa fie de fapt atat maner cat si contragreutate bine mascata printr-o proiectare intentionat ''sovietica''.
Ar trebui sa ajunga ,zic eu, pe la 200 grame.
(Daca are montura asa ceva , scuzati interventia...)

Mircea

_________________
http://observoergosum.blogspot.ro/
https://astroclubgalaxis.blogspot.com
https://groups.io/g/The60mmTelescopeClub
Dotare :reflectoare ,lunete,cateva binocluri si un catadioptric
Sus
zoth
Membru
Membru


Data inscrierii: 31 Mar 2006
Mesaje: 4620

Motto: decat ceva prost, mai bine nimic bun ...

Localitate: Bucuresti

MesajTrimis: 27 Aug 2017 10:40 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Multumesc, excelenta ideea!! Smile
Stilul poate fi sovietic sau victorian, la alegere ...



 Descriere:
 Marime fisier:  37.92 kb
 Vizualizat:  de 2723 ori




_________________
Mono TZK 10x80; TS 80SED; TS 102SED
Sus
Erwin
Moderator
Moderator


Data inscrierii: 02 Aug 2008
Mesaje: 7541

Motto: panta rhei

Localitate: Bucuresti

MesajTrimis: 28 Aug 2017 06:26 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

O piesă din asta, turnată din bronz, e tot ce ai nevoie! Trebuie să ai nervii tari și să te tocmești bine cu un făurar de clopote! Smile
_________________
binocluri: 8x22, 7x50, 7x42, 10x50, 10x80, spotting: 10x46, 20x60
refractoare: 60/700, RFT70 F/4, 80/900, RFT 110 F/5.5
reflectoare: MTO-11CA 100/1000, Cass Clasic 8"F/15, dobson newt.158/1240 DH
monturi: piston AZ mount (R), Vixen GP
Sus
catalin dumitru
Membru
Membru


Data inscrierii: 22 Iul 2010
Mesaje: 2051

Motto: telescopul scuza mijloacele

Localitate: piatra neamt

MesajTrimis: 28 Aug 2017 07:16 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

zoth a scris:

Corectorul m-am gandit dimineata ca pot sa mi-l proiectez singur, chestie pe care am si facut-o. Acesta trebuie sa indeplineasca mai multe sarcini: in primul rand sa mareasca BWD (back working distance) cu 110mm care este drumul optic prin vizor, ...


Nu cumva iese prea gros pentru asemenea deplasare a focalei ? Poate ar fi mai bine un bino cu un redresor (nu prea puternic) plasat la intrare . Așa se lungeste binișor echipamentul și centrul de greutate se duce cam pe unde trebuie .

_________________
Hai noapte , hai !!
Sus
valy
Membru
Membru


Data inscrierii: 21 Iul 2005
Mesaje: 8152



Localitate: Bucuresti

MesajTrimis: 28 Aug 2017 11:45 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

zoth a scris:
.. parasolarul metalic si de diametru relativ mare comparat cu deschiderea utila. ..
Aste cel mai simplu de rezolvat, fie renunti fie unul dintr-un material mai usor.
