Home Made Optics - Lunete si alte sisteme optice


Du-te la pagina 1, 2, 3 ... 19, 20, 21  Urmatoare
Creaza un subiect nou   Raspunde la subiect

DIY / ATM / Reparatii

Subiectul anterior :: Subiectul urmator
Afiseaza mesajele pentru a le previzualiza:
Autor Mesaj
tamasflex
Membru
Membru


Data inscrierii: 16 Iun 2006
Mesaje: 288



Localitate: Tg-Mures

MesajTrimis: 17 Iun 2006 19:17 Download mesaj
Titlul subiectului: Home Made Optics - Lunete si alte sisteme optice
Raspunde cu citat (quote)

Constructia imaginii unui obiect.

Foarte restrins, lucrarea prezinta formarea imaginii unui obiect.
Ese un minim de cunostinte pe care un amator trebuie sa stie.
Cu ecuatiile prezentate in pag.2 se poate calcula diferite cazuri optice intilnite in practica cu mentiunea ca distanta
l se modifica in functia de H-H'.


Din elemente optice recuperate un amator poate sa faca diferite aparate optice - Luneta - Microscop - Oculare -etc.

Microscop din binoclu.


Un exeplu: daca ai un binoclu - sa zicem 10 x 50 (Pupila de intrare _diametrul obiectivului_este de 50 mm ,pupila de iesire 5 mm _aici pui pupila ochiului ca sa vezi toata supratata diafragmei de cimp_si mareste de 10 ori)si ai un obiectiv de aparat de fotografiat de format mic _s-au alta obiectiv_de 50 mm (ca lupa mareste de 5 ori_ G = 250/50=5). Daca reglezi binoclul la infinit si pui in fata obiectivului de binoclu obiectivul de aparat de fotografiat cu partea care vine spre film o sa ai un microscop care mereste de 50 ori (G tot = 10 x 5 = 50). Daca ai o simpla lentila _de preferet plan convex_ atunci partea plana sa fie spre obiectul de observat. In ultimul caz daca calitatea imagini nu este satisfacator atunci se poate micsora deschiderea lentilei.
Este un sistem optic numit si "microscop luneta" care se foloseste si la sistemele profesionale. Bine inteles ca trebuie facut un sistem adaptor pentru a fixa obiectivul de aparat de fotografiat la obiectivul lunetei.

Am uitat sa scriu pe imagine, ca daca un locul obiectului de studiat se pune poza intermediara a unui obiectiv atunci sistemul microscop functioneaza ca un ocular cu o distanta focala de 5 mm. Nu este o noutate ca asa ceve se folosesc.
Sa zicem ca avem on obiectiv care are o distanta focala de 200 mm. Daca in focarul obiectivului punem sistemul"microscop din binocular" , in final o sa avem o luneta care maraste de 40 x.
Sa luam altfel problema. Avem obiectivul 200 mm , avem obiectivul de la aparatul de fotografiat 50 mm. Daca pe aceasta doua o montam ca luneta atunci o sa avem o marire de 200 / 50 = 4 x . Daca punem dupa acest sistem binoclul atunci binoclul o sa mareasca imaginea ce iasa din obiectivul de fotografiat si in final marirea totala o sa fie 4 x 10 = 40 x.

Daca ai diferite lentile de mica dimensiune (d = 15 - 20mm si f = 10 - 50 mm ) se poate face oculare simple cum ar fi Huygens, Ramsden, Acromatic, Kellner, Orthoscopic etc.

Ocularul Huygens recuperate de la microscoape.



Ocular acromatic.

Dimensionarea concreta nu am dat din cauza ca totdeauna se ia dupa lentilele recuperate.
Dupa desen se poate orienta cum trebuie executat.
Necunosterea punctelor cardinale ale elementelor optice face ca distanta focala sa nu fia cea calculata. O diferenta de citeve mm.
Mai jos gasiti o metoda de a masura exact distanta focala a ocularului.



S-au daca ai un Zoom de la video camera sau aparat de fotografiat pot sa faci o luneta "Zoom".


Luneta din lentila de ochelar.

Pentru aceasta trebuie sa procuram o lentila de ochelar de un dioptru (f ~1025mm calculat daca amintesc bine la lentile romanest din anii 70) care are o distanta focala de 1000mm. Cumperi o lupa de 10 ori care contine doua lentile micii plan convexe _ se gaseste - sper_ avind f = 25 mm. Daca montezi intrun tub (d = f1 +f2 )o sa ai o luneta care mareste de 40 ori (1000 / 25 = 40). Din cauza lentilei de ochelari no sa ai o imagine prea buna . Ca sa fie mai de calitate trebuie micsorat pupila de intrare la 25- 30 mm. Se poate face observatii pe suprafata lunei.


In contiunare postez un desen la care este aratat un instrument optic foarte util cu care se poate masura puterea de marire a lunetelor indiferent de tipul lunetei si a oculalerol cu distante focale necunoscute.


Un alt sistem optic util:

<a href="http://img517.imageshack.us/my.php?image=kepforditowz4.jpg" target="_blank"><img src="http://img517.imageshack.us/img517/385/kepforditowz4.th.jpg" border="0" /></a>

Cautator - Home made
Un instrument optic de nelipsit in astronomie.

Sint citeva idei pe care se poate face din elemente optice recuperate.

Extensia focala cu lentila negativa (Barlow)

Lentila Barlow este un obiectiv bine corectat care nu distorsioneaza claritatea imagini in asa fel incit sa fie observabil de ochiul omului.
In unele sistem (teodolite etc) lentila negativa este calculat inpreuna cu lentila pozitiva si corecteaza distorsiunile lentilei pozitive.
In cazul cind lentila negativa ete un obiectiv separat atunci are o corectie maxima ca sa nu distorsioneaza imaginea obiectivului.
Pentru extensia focala se poate folosi si obiectivele negative concepute pentru aparate de fotografiat. Cindva se vindea dar cu technica digitala a cam uitat de ele. Eu am folosit un teleconvertor rusesc pentru observatii pe suprafata Lunei de la un aparat de fotografiat - garantez ca este de calitate. Multe se mai gasesc la fotografii vechi. Va sfatuiesc sa le cumpatatii ca merita.



Masurarea distantei focale a lentilelor negative (Barlow)




Calcularea distantei focala la telescopul Cassegrain




La oglinda convexa distanta focala este;

f = r / 2

Daca raza oglinzi secundare este de 75 cm, atunci distanta focala
-f2 = 37.5 cm.

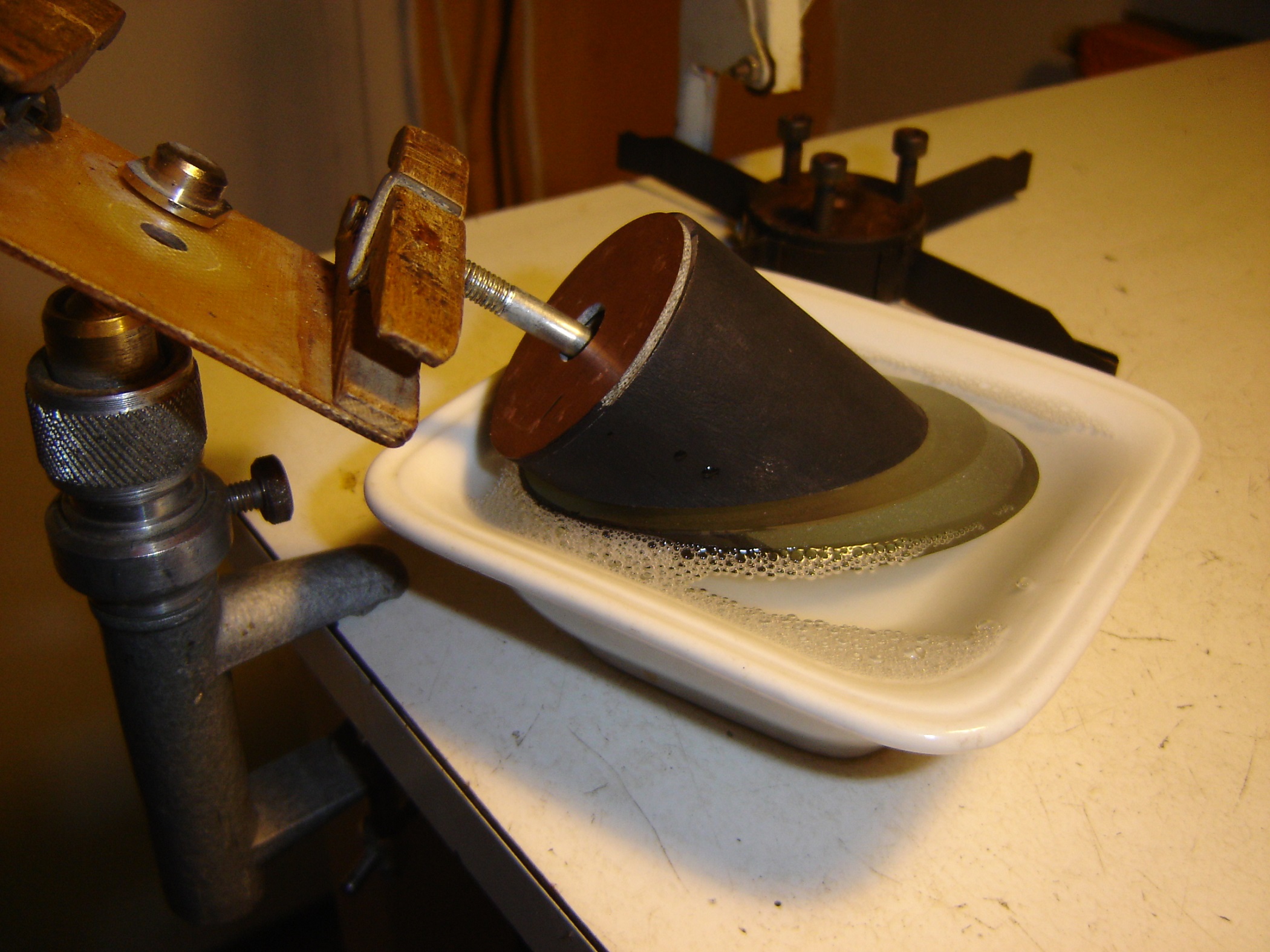

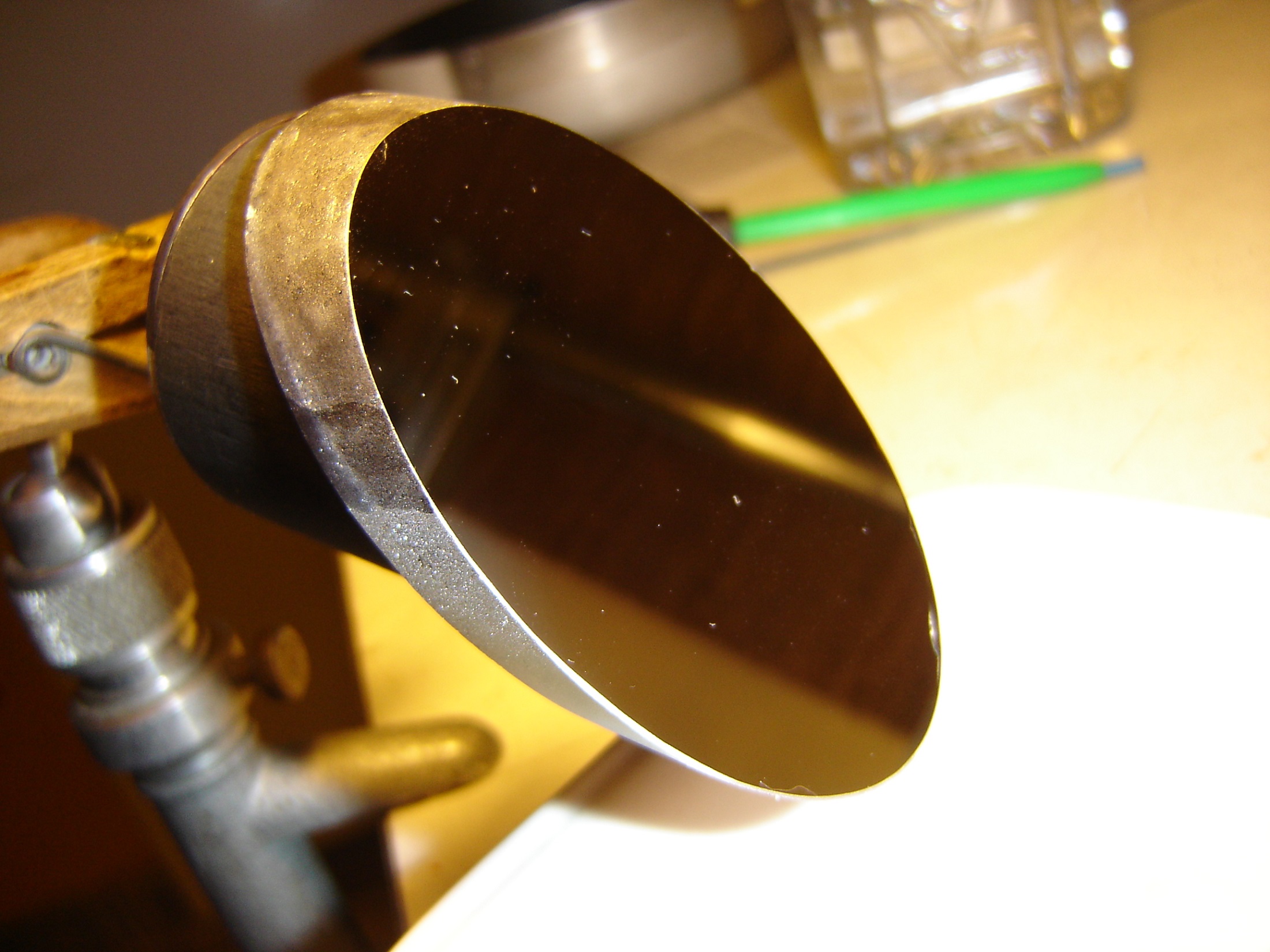

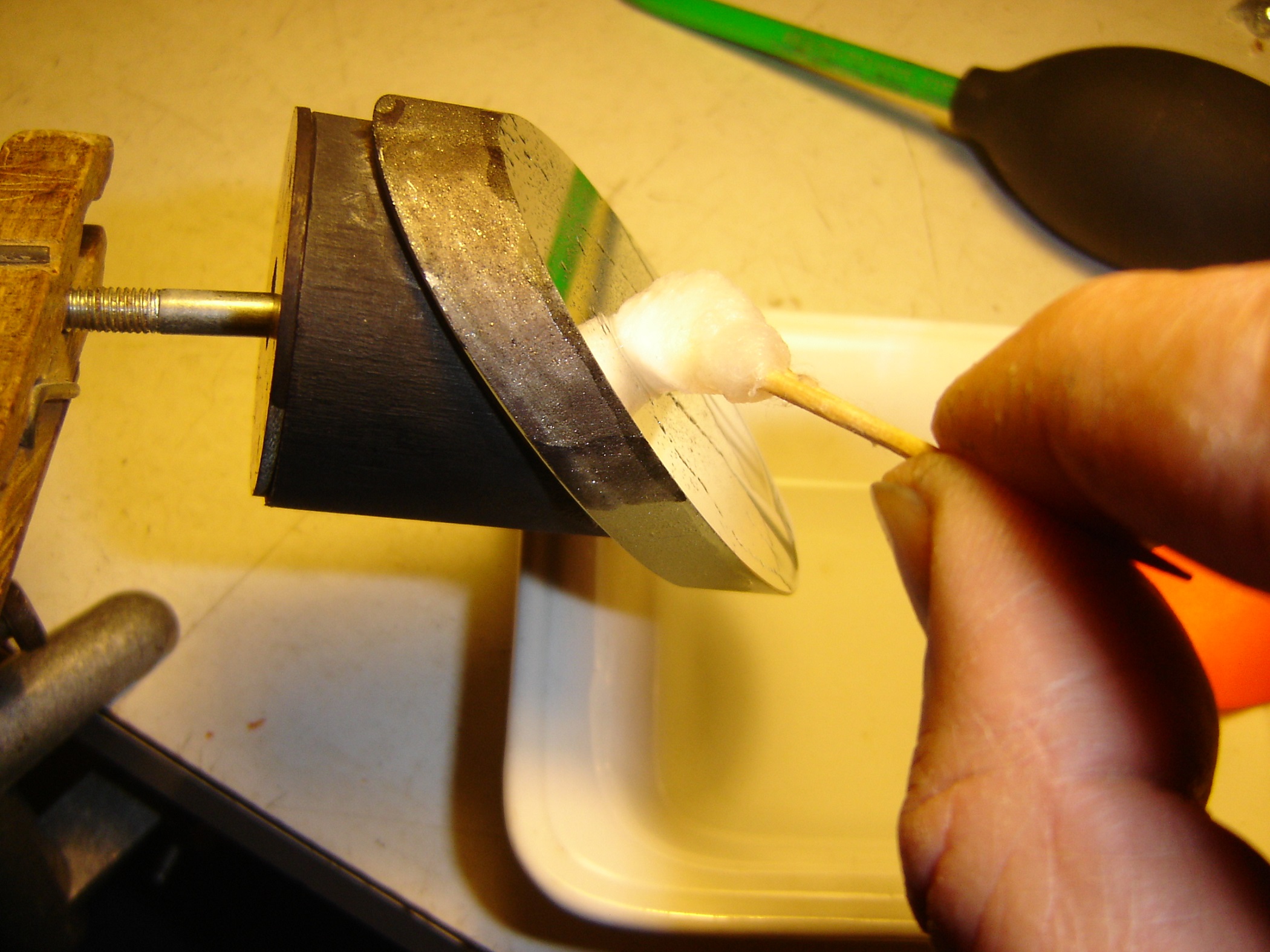

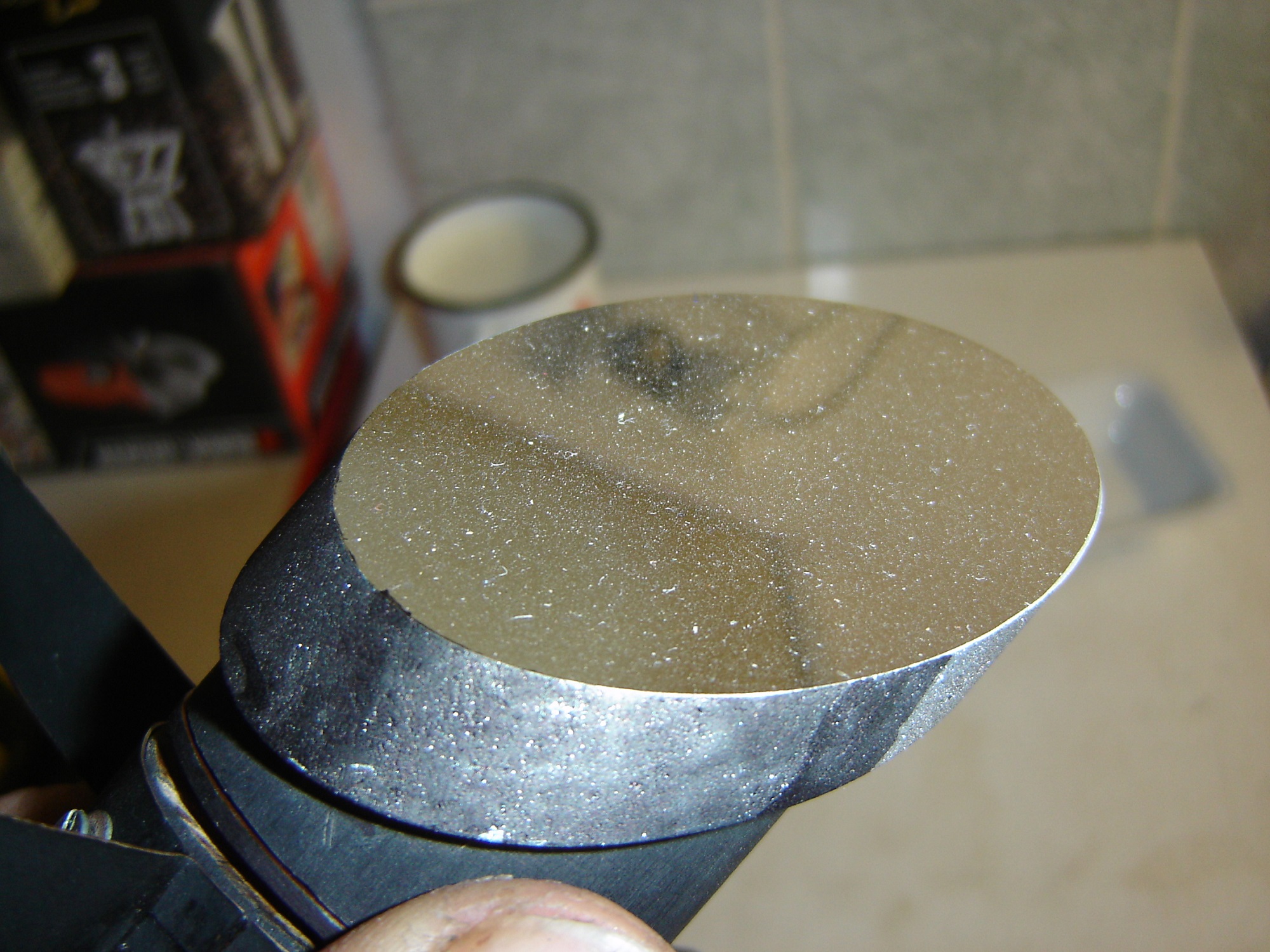

Micsorarea oglinzi secundare la telescopul Newton.

Este o idee veche nu stiu din ce cauza nu are teren in Europa.
In America se foloseste in mod curent.
Lentilele acromate trebuie sa fie bine corectate.
Ideal ar fi obiectivele da la un binoclu (6x30 etc) asezate conform desenului.
Pentru oglinda parabolica se calculeaza inpreuna lentilele si oglinda.
Dar face fata si doua acromate bune.
In cazul a doua acromate distanta d ar fi ideal sa fie d = f1 + f2 / 2 , asa lungimea sistemului ar fi de 3f.
Intre lentile se poate atasa un iris pentu corectarea pistorsiunilor.
Daca nu aveti doua acromate identice se poate folosi si una singura atunci l=4f pentru G = 1/1.
Desenul nu este detaliat dar sper sa ajute la intelegerea sistemului.



Grosismentul telescopului cu sistem optic:

G = f1 x f3 / f2 x f4

De unde: f1 = distanta focala oglinda principala (s-au obiectiv !!)
f3 = distanta focala a lentilei a doua din desen (f2)
f2 = distanta focala a primei lentile din desen (-f1)
f4 = distanta focala a ocularului

Exemplu: f1 = 1500 mm ; f3 = 100 mm ; f2 = 100 mm si f4 = 10 mm
Conform relatiei grosismentul telescopului va fi :
G = 1000x100 / 100x10 = 100 x.
Relatia este utila cind lentilele nu au acelas diatanta focala ( grosismentul linear a sistemului optic depinde de raportul lentilelor si de ocular !!).


Diferite elemente optice recuperate.



Visul amatorilor astronomi - Un binocular "Mega" 35 x 127.
Cu posibilitatea de a schimba ocularele.
Cu doua obiective Fraunhofer (d = 127, f ' = 700). NO COMMENT.




Va rog sa ma scuzatii ca nu scriu bine in limba romina (traduc din maghiara) si de aceea nu tratez functionarea sistemelor optice detaliat ca nu gasesc cuvintele tehnice adecvate. De vorbit vorbesc bine si ori cind - daca am timp - pe yahoo sau pe skype putem sa vorbim[/color]

Recomand pentru membrii forumului studierea cartilor :
Teoria si constructia aparatelor optice 1989(doua volume)de Petre Dodoc.
O carte care trateaza diferite aparate optice pe nivel mediu cu multe desene care face sa fie inteles mai bine functionarea a unui sistem optic.
O alta carte : Elemente constructive si ansambluri optice de Liviu Iliescu.
Este o carte mica (136 pag.) dar trateaza foarte simplu elementele optice si montarea acestora.
Mai sint cartile dl. Matei Alexescu _pe care multi o cunosc_ (Cerul o carte pentru totii, Laboratorul astrofizicianului amator etc,)in care dinsul trateaza constructia diferitelor instrumente optice pentru amatorii int un mod pe intelesul tuturori.

Un astro amator pe undeva trebuie sa cunoasca functionarea sistemelor optice cu care lucreaza. Pentru aceasta sint cartile de specialitate. Cunoscund propagarea luminei intr un sistem optic amatorul poate sa proiecteze - modifice din diferite elemente optice recuperate sau sisteme gata facute multe aparate interesante care sa ajuta la observarea universului. Multe lucrurii se vind la piate de vechiturii - obiective , lentile , aparate etc. care contini diferite elemente optice de calitate pe care se poate folosi in alte scopuri. Dupa cum vad amatorul de azi nu mai face nici un instrument ci cumpara gata. E o solutie comoda. Dar ca sa faci tu singur o luneta este ceva. Senzatia acela de satisfactie nu se compara cu nimic. E si normal ca un "Home Made" nu este ca unul de fabrica - ca aspect - dar in multe privinte se poate face si mai bune s-au la fel mai ales lunete cu oglinda parabolica.



 Descriere:
Home Made
 Marime fisier:  33.45 kb
 Vizualizat:  de 51587 ori




 Descriere:
Un stativ "Home made " pentru binocular.
Simplu si eficient.
 Marime fisier:  144.33 kb
 Vizualizat:  de 51529 ori




 Descriere:
Sferometru pentru masurarea razei de curbura a oglinzilor astronomice.
 Marime fisier:  89.56 kb
 Vizualizat:  de 50976 ori




 Descriere:
Masina de slefuit oglinzii astronomice.
 Marime fisier:  78.63 kb
 Vizualizat:  de 50829 ori




 Descriere:
Diametrul Soarelui si a Lunei in focarul unui obiectiv.
 Marime fisier:  81.03 kb
 Vizualizat:  de 50498 ori




 Descriere:
HomeMade_Binocular 120x50
 Marime fisier:  59.44 kb
 Vizualizat:  de 48642 ori





Ultima modificare efectuata tamasflex la 26 Ian 2008 23:49, modificat de 58 ori in total
Sus
alexconu
Membru
Membru


Data inscrierii: 10 Mai 2005
Mesaje: 610



Localitate: Reine

MesajTrimis: 18 Iun 2006 03:23 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Buna initiativa cu postarea linkurilor. http://www.geocities.com/sarmvali/instrumente/ eu zic ca e o pagina de referinta pe webul astronomic romanesc. orice amator ar trebui sa citeasca pagina asta. S-a muncit mult la ea si a iesit chiar ok.

Nu stiu cat mai are rost astazi sa se construiasca lunete din lentile de ochelari. Lunetele entry-level sunt accesibile la pret si chiar si junk-urile ofera calitate mai buna decat luneta dintr-o singura lentila de ochelari. Iarasi nu vad rostul construirii ocularelor in casa, mai ales daca sunt huygens sau ramsden; astea-s oculare cvasi-inutile in astronomie, folosibile doar la proiectia discului solar poate ca sa nu riscam sa stricam ocularele mai bune. Pentru mine, oculare sub Plossl nu prea exista.
Sus
Katta
Membru
Membru


Data inscrierii: 12 Ian 2005
Mesaje: 145



Localitate: Bucuresti

MesajTrimis: 18 Iun 2006 09:30 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

alexconu a scris:
Nu stiu cat mai are rost astazi sa se construiasca lunete din lentile de ochelari. Lunetele entry-level sunt accesibile la pret si chiar si junk-urile ofera calitate mai buna decat luneta dintr-o singura lentila de ochelari. Iarasi nu vad rostul construirii ocularelor in casa, mai ales daca sunt huygens sau ramsden; astea-s oculare cvasi-inutile in astronomie, folosibile doar la proiectia discului solar poate ca sa nu riscam sa stricam ocularele mai bune. Pentru mine, oculare sub Plossl nu prea exista.

Constructiile astea nu cred ca sunt chiar inutile, au un scop pedagogic. Cel ce recurge la ele, chiar daca nu obtine ceva de calitate, cred ca va intelege mult mai bine atat teoria cat si practica in domeniul opticii. Una e sa cumperi un obiectiv si un ocular gata facute, cu focale specificate si sa le asamblezi, alta e sa cauti lentilele potrivite, sa le masori distantele focale si sa le potrivesti ca sa se vada ceva prin ele. Tocmai dificultatile pe care le intampina sunt cele care il fac sa capete cunostinte mai temeinice si siguranta. Parerea mea! Embarassed
Sus
tamasflex
Membru
Membru


Data inscrierii: 16 Iun 2006
Mesaje: 288



Localitate: Tg-Mures

MesajTrimis: 18 Iun 2006 09:40 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Arrow

Ultima modificare efectuata tamasflex la 20 Iun 2006 18:29, modificat de 2 ori in total
Sus
tamasflex
Membru
Membru


Data inscrierii: 16 Iun 2006
Mesaje: 288



Localitate: Tg-Mures

MesajTrimis: 18 Iun 2006 09:48 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Draga dl. Katta vad ca ai prins esenta lucrurilor .
Tocmai scopul meui era de a sensibiliza amatorii de a face niste lucrurii optice simple.
Sus
alexconu
Membru
Membru


Data inscrierii: 10 Mai 2005
Mesaje: 610



Localitate: Reine

MesajTrimis: 18 Iun 2006 12:48 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Eh.. eu n-am zis ca nu-i util pentru un amator sa-si construiasca singur instrumentele. Am trecut si eu prin asta.. inclusiv prin luneta cu lentila de ochelari. dar cand mi-am facut eu luneta cu lentila de ochelari nu existau prea multe alternative. Dar azi, cand se poate lua un obiectiv de 60mm cu 20 de dolari sau o oglinda 150/750 cu 40, nu cred ca mai are rost sa se incurce cineva cu lentila de ochelari. E pierdere de vreme.
Sus
zoth
Membru
Membru


Data inscrierii: 31 Mar 2006
Mesaje: 4590

Motto: decat ceva prost, mai bine nimic bun ...

Localitate: Bucuresti

MesajTrimis: 18 Iun 2006 21:52 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

in orice domeniu posibil, practica fixeaza si dezvolta foarte bine partea teoretica. si cu toate astea, Alex are dreptate, trebuie sa fim la zi si cu partea practica, daca folosim un dublet acromat in locul unei lentile de ochelar, nu inseamna ca vom invata mai putin ci dimpotriva.
aceste exercitii le consider esentiale in special pentru cei tineri, care vor avea si un apetit mai special la orele de fizica, cel putin cand vor studia optica, dar nu numai...
Sus
zoth
Membru
Membru


Data inscrierii: 31 Mar 2006
Mesaje: 4590

Motto: decat ceva prost, mai bine nimic bun ...

Localitate: Bucuresti

MesajTrimis: 20 Iun 2006 19:12 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

domnule tamasflex,
am citit intr-unul din mesajele dumneavoastra ca va pricepeti la matematica lentilelor si a sistemelor optice.
as avea rugamintea sa ma lamuriti, daca este posibil, care este relatia de crestere a aberatiei cromatice a unui dublet acromat in functie de diametru pentru un acelasi raport f/d.
cu alte cuvinte cum putem compara(in ce priveste aberatia cromatica) mai multe dublete care au acelasi raport f/d in functie de marimea lor.
am cautat aceasta relatie dar pana acum nu am gasit-o.
Sus
tamasflex
Membru
Membru


Data inscrierii: 16 Iun 2006
Mesaje: 288



Localitate: Tg-Mures

MesajTrimis: 20 Iun 2006 22:21 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

zircon a scris:
domnule tamasflex,
am citit intr-unul din mesajele dumneavoastra ca va pricepeti la matematica lentilelor si a sistemelor optice.
as avea rugamintea sa ma lamuriti, daca este posibil, care este relatia de crestere a aberatiei cromatice a unui dublet acromat in functie de diametru pentru un acelasi raport f/d.
cu alte cuvinte cum putem compara(in ce priveste aberatia cromatica) mai multe dublete care au acelasi raport f/d in functie de marimea lor.
am cautat aceasta relatie dar pana acum nu am gasit-o.



Dle zircon , proiectarea unei dublet este destul de greu. In anii 80 am caculat un dublet (ca fapt divers ) nu mai stui ce distanta focala avea dar am documentatia si mi ma luat foarte mult timp. Egzista programe speciale la care introduci datele si in final caculeaza curburile si sticla optica necesara.
Pentru a calcula abratiile cromatice trebuie sa faci indrumarii para si estraaxiale (nu stiu daca traduc bine) si prin multe recalcularii (interpolare) se poate ajunge ca la diferite zone de deschidere sa fie minima abaratia cromatica si trebuie sa cunosti toate parametrii sticlei optice din care a fost facut obiectivul.
Dupa cum inteleg aveti acromate gata facute si vreti sa le comparati.
Pentru aceasta egzista banc optic cu niste dispozitive speciala la care se poate masura aberatiile cromatice si a le compara. Eu am banc optic (home made)dar niciodata nu am masurat asa ceva. Cunosc technica teoretic. am si o carte speciala care trateaza exact problema masurati aberatiei cromatice (si alte aberatii) cu ajutorul bancului optic.
Relatiile de calcul sint destul de complicate ca sa va caut si eu trebuie sa re studiez optica ca sa va dau un raspuns adecvat. A aventura in calculul optic nu este o treaba usoara.
Va sfatuesc sa luati legatura cu fosti ingineri proiectanti de la IOR care va poate indruma direct. Am avut citeva cunostinte (ma ajutat mult cu sisteme optice) la IOR in ani 80 dar legatura s-a rupt.
Studiati cartile tehnice ale dl. Petre Dodoc in care dinsul daca amintesc bine trateaza problema. Sau sa cautatii cartile din care dinsul s-a documentat (eu asa am facut si prin biblioteca internationala am primit pentru a studia cartile in ani 80). Mai este o carte ruseasca "Teoria si calcularea sistemelor optice de A.I.Tudorovschi" aparut in 52 dar este in rusa si este o carte foarte buna. Merita sa studiatii .
Personal am multe documentatii referitor la calculul lentilelor dar este in maghiara. Am avut multi prieten la fabrica optica MOM din ungaria care ma ajutat cu documentatii.
La sfirsitul anlor 80 am vrut sa scriu o carte despre sisteme optice pentru amatorii. Am si scris , am primit 250 paginii etc.dar revolutia ma blocat si numai cu bani puteam sa editez. Cartea am scris la impulsionarea marelui astronom Dr. Kulin Gyorgy care era parintele astronomiei amatoricesc in ungaria si era bun prieten cu mine http://www.google.ro/search?hl=ro&q=ku...amp;meta=.
http://www.mcse.hu/mcse/about_us.html
http://kulin.mcse.hu/kulin_bibliografia.html
Totus va sfatuiesc inca o data sa luatii legatura cu proiectantii de la IOR.
Poate ca tinara generatie nu stie din cauza calculatorului dar poate ca prindeti un "batrin" care a facut si pe hirtie calcule.
Cu stima Tamasflex.
Ps. Ca fapt divers mai detaliat despre ce este vorba in email.
Sus
Doru Dragan
Membru
Membru


Data inscrierii: 02 Mar 2006
Mesaje: 4414

Motto: PER ASPERA AD ASTRA

Localitate: Timisoara

MesajTrimis: 21 Iun 2006 10:51 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Aberatia cromatica se produce din cauza ca lentilele au un comportament de prisma. Cu cat e diametrul lentilei e mai mare cu atat aberatia cromatica e mai mare catre marginea lentilei. Corectarea se face prin combinarea a doua lentile in cazul acromatelor sau trei lentile in cazul apocromatelor dar (inca o data) cu cat diametrul e mai mare aberatia e mai mare si mai greu de corectat astfel incat de la un metru incolo s-a considerat ca nu mai merita. Relatiile exacte le gasesti in cartile de optica recomandate de dl. Tamas sau chiar pe internet daca te stradui un pic. Programele de proiectare optica sunt destule si stiu multe. Unul din cele mai tari este ZEMAX care costa vreo cateva sute bune de dolari dar poate fi procurat din reteaua P2P (eMule de exemplu). D-le Tamas, sunteti foarte de laudat pentru ambitia de a studia. Pentru toti ceilalti: E foarte usor sa scoti banii (daca ii ai) si sa-ti cumperi un instrument. Dar esti sigur ca stii pe ce ai dat banii? Poti macar sa-ti verifici instrumentul?
Sus
tamasflex
Membru
Membru


Data inscrierii: 16 Iun 2006
Mesaje: 288



Localitate: Tg-Mures

MesajTrimis: 21 Iun 2006 13:41 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

dragon a scris:
Aberatia cromatica se produce din cauza ca lentilele au un comportament de prisma. Cu cat e diametrul lentilei e mai mare cu atat aberatia cromatica e mai mare catre marginea lentilei. Corectarea se face prin combinarea a doua lentile in cazul acromatelor sau trei lentile in cazul apocromatelor dar (inca o data) cu cat diametrul e mai mare aberatia e mai mare si mai greu de corectat astfel incat de la un metru incolo s-a considerat ca nu mai merita. Relatiile exacte le gasesti in cartile de optica recomandate de dl. Tamas sau chiar pe internet daca te stradui un pic. Programele de proiectare optica sunt destule si stiu multe. Unul din cele mai tari este ZEMAX care costa vreo cateva sute bune de dolari dar poate fi procurat din reteaua P2P (eMule de exemplu). D-le Tamas, sunteti foarte de laudat pentru ambitia de a studia. Pentru toti ceilalti: E foarte usor sa scoti banii (daca ii ai) si sa-ti cumperi un instrument. Dar esti sigur ca stii pe ce ai dat banii? Poti macar sa-ti verifici instrumentul?



A sa e cum zici referitor la aberatia cromatica. Putini mai complicat dar esenta ai scris bine.
Daca am timp o sa postez un desen cu un banc optic simplu la care se poate masura calitatea vizuala a obiectivelor - oglinzilor. Nu este simplu fiind ca necesita un microscop de masurare o mira speciala un colimator si altele.
Nu este greu de executat daca ai elementele optice necesare.
Daca fac desenul o sa postez la pagina de pornire unde am mai postat citeva desene.
Sus
zoth
Membru
Membru


Data inscrierii: 31 Mar 2006
Mesaje: 4590

Motto: decat ceva prost, mai bine nimic bun ...

Localitate: Bucuresti

MesajTrimis: 21 Iun 2006 19:14 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

nu, cu siguranta nu vreau sa ma aventurez in calculele dubletelor acromate din 2 motive. o data ca nu e domeniul meu de specialitate si a doua oara ca are cine sa o faca, slava Domnului.
ceea ce vreau este sa inteleg fenomenul in sine dar am marele defect de a nu intelege un lucru decat daca e serios argumentat.
va multumesc oricum pentru materialul documentar indicat, am sa incerc sa caut cartile domnului Dodoc.

dragon, ceea ce spui este corect si cunosc si eu aceste lucruri generic.
mai stiu ca aberatia cromatica depinde la fel de dramatic si de geometria lentilei, asadar focala lunga inseamna aberatii cromatice mici, focala scurta- aberatii cromatice mari, deci si curbura lentilei genereaza acest fenomen. prin amabilitatea lui GM am intrat chiar in posesia unui tabel cu valorile aberatiei cromatice si in functie de apertura lentilei cat si in functie de f/d. as fi vrut o relatie cantitativa a acestui fenomen in afara explicatiei stiuta pana acum ca aberatia cromatica este cea mai mare la marginea lentilelor unde unghiul de refractie al luminii este cel mai mare, lucru care este in totalitate adevarat dar nu si suficient.

sa incep cu un lucru mai simplu. vreau sa intreb daca doua lentile de diametre diferite dar cu acelasi raport f/d au aceeasi curbura a suprafetei sau au curburi diferite?
Sus
Doru Dragan
Membru
Membru


Data inscrierii: 02 Mar 2006
Mesaje: 4414

Motto: PER ASPERA AD ASTRA

Localitate: Timisoara

MesajTrimis: 22 Iun 2006 09:32 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Privind simplist lucrurile, la prima vedere, lentilele pot fi considerate baza unui triunghi isoscel cu varful in focar. In cazul asta triunghiurile ar trebui sa fie intr-un raport de asemanare si de aici aproape ca ar rezulta intuitiv ca raza de curbura ar fi aceeasi ... Care raza de curbura? Lentilele au doua! Evident ca toate sunt convexe dar nu neaparat aceeasi curbura de o parte si de alta. Si din pacate mai e un parametru. Materialul din care e facuta lentila. E crown sau flint? Si intre crown si flint mai exista o gramada de sorturi de sticla. Si inca nici nu am inceput sa vorbim de aberatii, abia suntem la discutia despre focar. Crede-ne pe mine si Tamas, lucrurile sunt destul de complicate in optica. Trebuie citit mult si cu atentie. Am facut candva o observatie. De electronica se ocupa la ora asta cine cu gandul nu gandesti. Filipine, Malaezia etc. Cu mecanica fina si optica e mai incurcata treaba.
Sus
zoth
Membru
Membru


Data inscrierii: 31 Mar 2006
Mesaje: 4590

Motto: decat ceva prost, mai bine nimic bun ...

Localitate: Bucuresti

MesajTrimis: 22 Iun 2006 09:58 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

sunt constient ca lucrurile in optica sunt complicate dar asta nu inseamna ca nu le putem discuta. de la fiecare participant la discutie putem afla macar un lucru nou sau o idee de valoare. la urma urmei si lentilele astea sunt facute tot de oameni, nu au venit extraterestrii sa ni le dea pe tava.

sticlele crown si flint sunt folosite de obicei pereche in dubletele acromate, dar eu ma refeream in intrebare la o lentila simpla. hai sa presupunem ca avem doua lentile simple biconvexe construite din acelasi tip de sticla, cu acelasi raport f/d, dar cu diametre diferite. intrebarea e aceeasi, au ele aceeasi curbura a suprafetelor sau nu?
sper ca de data asta formularea sa fie in regula.

ps. nici electronica nu este asa de simpla precum speri, ceea ce fac malaesienii sau taiwanezii nu este altceva decat sa multiplice niste procese tehnologice concepute de altii, cu alte cuvinte sunt doar forta de munca.
Sus
tamasflex
Membru
Membru


Data inscrierii: 16 Iun 2006
Mesaje: 288



Localitate: Tg-Mures

MesajTrimis: 22 Iun 2006 18:01 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

zircon a scris - hai sa presupunem ca avem doua lentile simple biconvexe construite din acelasi tip de sticla, cu acelasi raport f/d, dar cu diametre diferite. intrebarea e aceeasi, au ele aceeasi curbura a suprafetelor sau nu?
sper ca de data asta formularea sa fie in regula.


Sus
Afiseaza mesajele pentru a le previzualiza:
Creaza un subiect nou   Raspunde la subiect   DIY / ATM / Reparatii Du-te la pagina 1, 2, 3 ... 19, 20, 21  Urmatoare
Download topic
Pagina 1 din 21

Mergi direct la:
Nu puteti crea un subiect nou in acest forum
Nu puteti raspunde in subiectele acestui forum
Nu puteti modifica mesajele proprii din acest forum
Nu puteti sterge mesajele proprii din acest forum
Nu puteti vota in chestionarele din acest forum
Nu puteti atasa fisiere in acest forum
Puteti descarca fisiere in acest forum
© 2015 astronomy.ro
Termeni si conditii generale      Termeni si conditii forum      Contact
