Constructie refractor


Du-te la pagina Anterioara  1, 2, 3, 4  Urmatoare
Creaza un subiect nou   Raspunde la subiect

DIY / ATM / Reparatii

Subiectul anterior :: Subiectul urmator
Afiseaza mesajele pentru a le previzualiza:
Autor Mesaj
valy
Membru
Membru


Data inscrierii: 21 Iul 2005
Mesaje: 8043



Localitate: Bucuresti

MesajTrimis: 23 Ian 2017 01:08 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Citat:
să nu-l dea afară din casă părinții lui cu țevăraie cu tot.

Pai si daca isi face crezi ca iese mai mic?
Sus
alex1209
Membru
Membru


Data inscrierii: 03 Feb 2012
Mesaje: 607



Localitate: Bucuresti

MesajTrimis: 27 Ian 2017 18:45 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

De unde as putea sa fac rost de 2 poate 3 placi de lemn stratificat/multistrat?

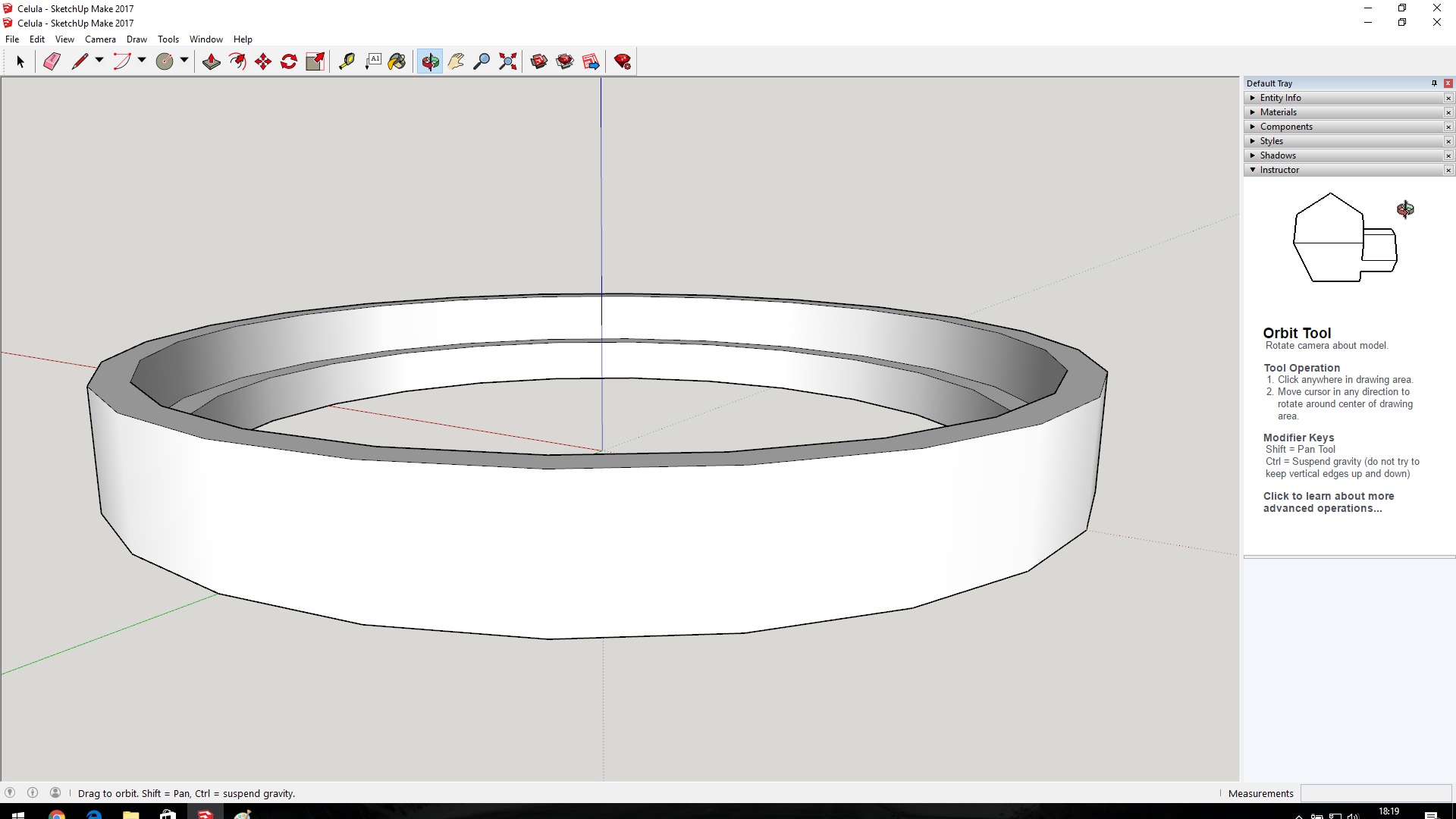

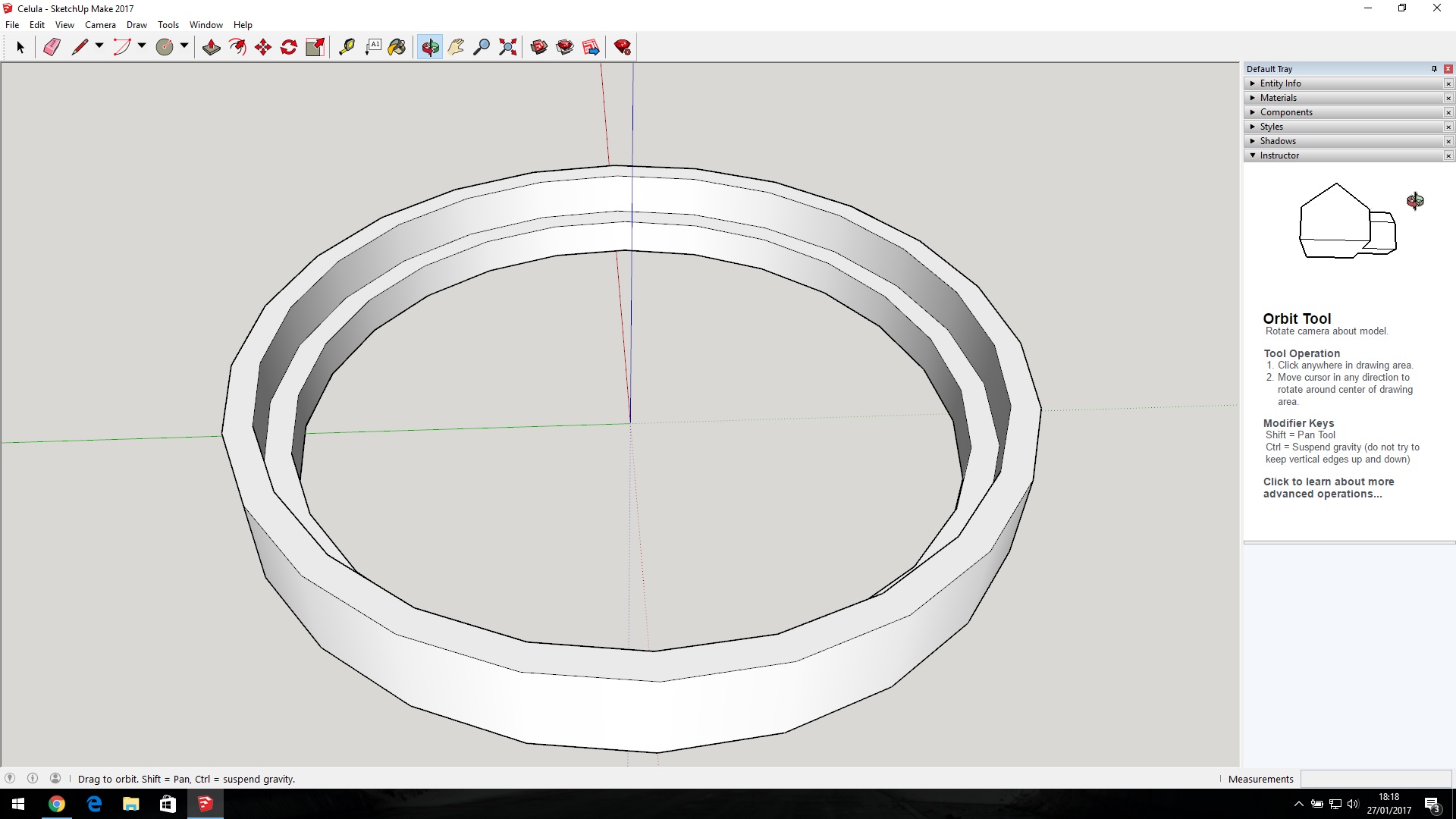

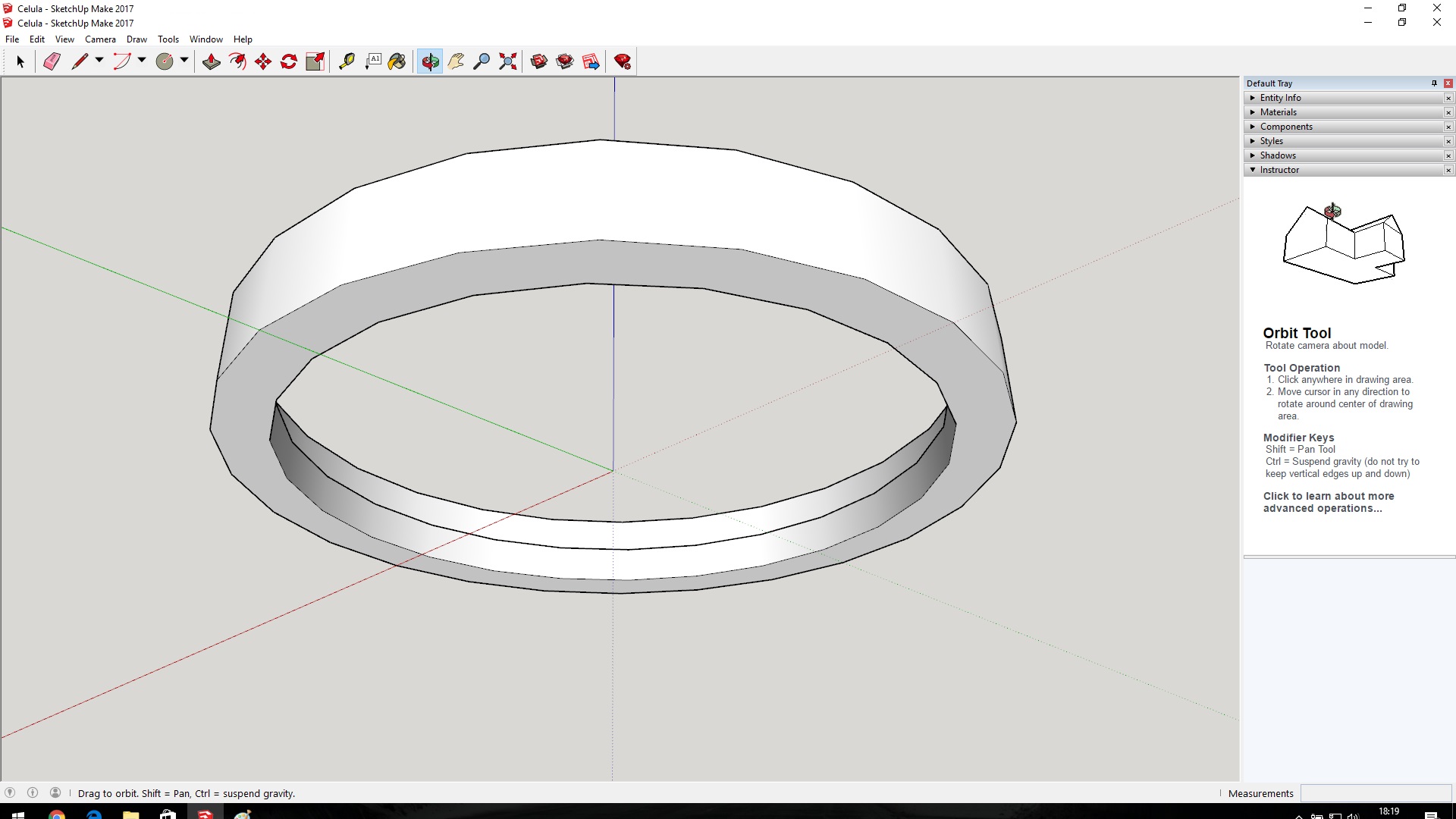

M-am gandit sa fac o incercare pentru celula din 2 placi de lemn ca in pozele de mai jos.
Placile sa fie mai groase, minim 20mm grosime, pentru a putea freza in interior o buza in care sa stea fixat obiectivul.

Tubul PVC va fi cel mai probabil de 160mm diametrul, mai mic nu gasesc. Ca sa nu se curbeze ii voi atasa niste profile de aluminiu de vreo 60-80cm lungime.



Celula 1.jpg
 Descriere:
 Marime fisier:  226.61 kb
 Vizualizat:  de 3075 ori

Celula 1.jpg



Celula 2.jpg
 Descriere:
 Marime fisier:  225.08 kb
 Vizualizat:  de 3075 ori

Celula 2.jpg



Celula 3.jpg
 Descriere:
 Marime fisier:  211.29 kb
 Vizualizat:  de 3075 ori

Celula 3.jpg



Celula 4.jpg
 Descriere:
 Marime fisier:  211.29 kb
 Vizualizat:  de 3075 ori

Celula 4.jpg


Sus
alex1209
Membru
Membru


Data inscrierii: 03 Feb 2012
Mesaje: 607



Localitate: Bucuresti

MesajTrimis: 27 Ian 2017 18:51 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

????


 Descriere:
 Marime fisier:  503.38 kb
 Vizualizat:  de 3072 ori



Sus
valy
Membru
Membru


Data inscrierii: 21 Iul 2005
Mesaje: 8043



Localitate: Bucuresti

MesajTrimis: 27 Ian 2017 19:11 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

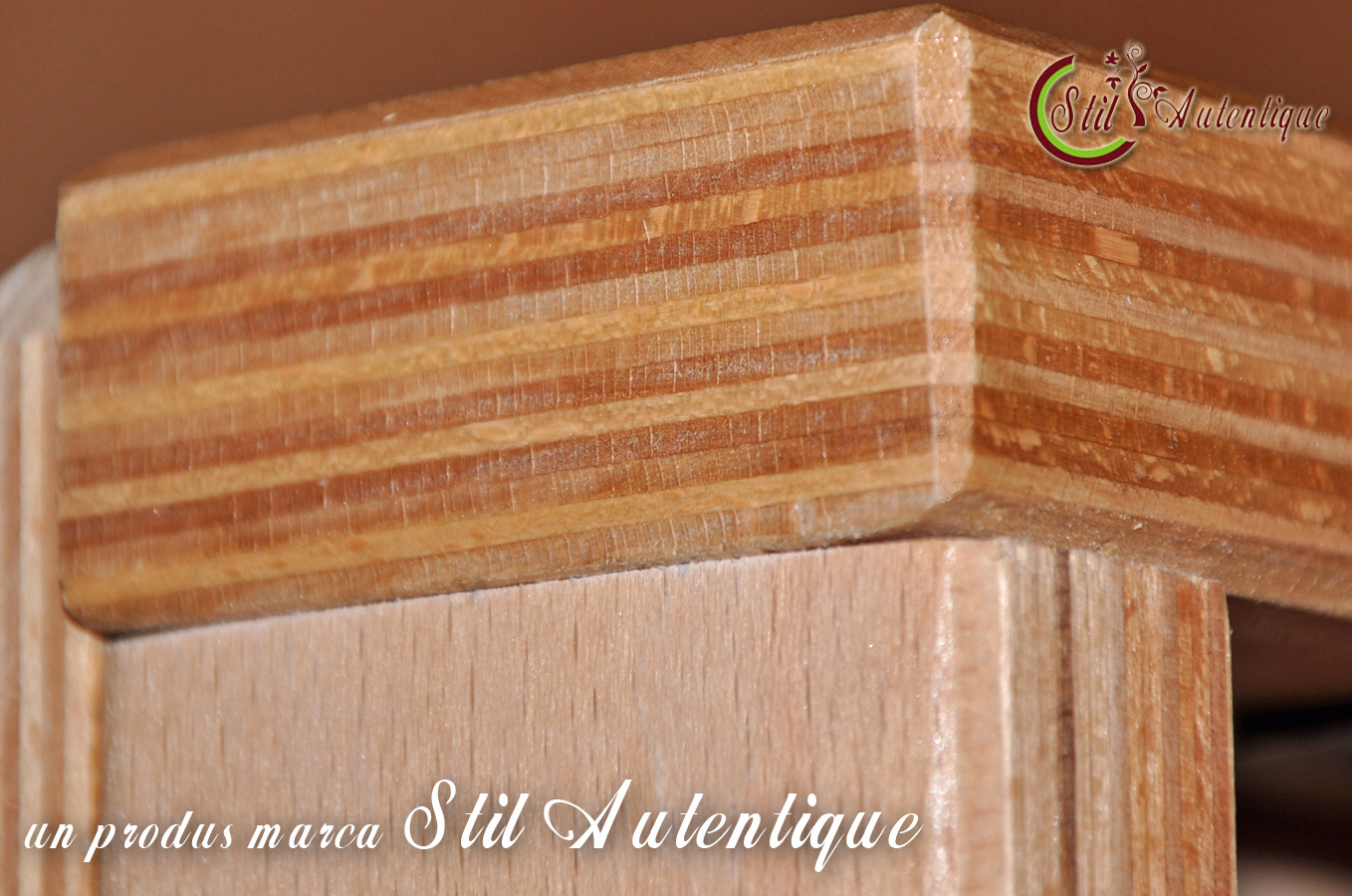

Gasesti placaj la hornbach: de la 2-3 straturi, la mdf/pal/tego de 2cm, sau placi de fag/bambus.

Lemnul e bun dar in timp se poate deforma, la apa nu se simte prea ok. Dar pt. inceput e ok. La fel si plasticul, merge de test asa, daca se indoaie intr-o parte il rotesti pe cealalta Smile

Tinand cont de focala si de diam. tevii, probabil o sa iti iasa fix ca asta: http://www.astronomy.ro/forum/viewtopic.ph...=45#131041
Sus
Erwin
Moderator
Moderator


Data inscrierii: 02 Aug 2008
Mesaje: 7507

Motto: panta rhei

Localitate: Bucuresti

MesajTrimis: 27 Ian 2017 22:10 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Poți face provizoriu celula din placaj multistrat, cu un router (CNC sau după șablon) și freză cu umăr pentru colț. Dar neapărat trebuie să-l fierbi în ulei pentru a deveni rezistent la apă. Nu știu exact procedura, din câte știu se face la presiune astfel ca uleiul să pătrundă bine în porii lemnului. Dacă nu ai acces la mașini unelte poți decupa inele de diametru diferit cu un traforaj, din placaj mai subțire și apoi le încleiezi bine la presă. Dacă le șlefuiești cu atenție și răbdare le poți scoate de parcă au ieșit de la strung.
_________________
binocluri: 8x22, 7x50, 7x42, 10x50, 10x80, spotting: 10x46, 20x60
refractoare: 60/700, RFT70 F/4, 80/900, RFT 110 F/5.5
reflectoare: MTO-11CA 100/1000, Cass Clasic 8"F/15, dobson newt.158/1240 DH
monturi: piston AZ mount (R), Vixen GP
Sus
Mircea Pteancu
Moderator
Moderator


Data inscrierii: 12 Feb 2008
Mesaje: 6892

Motto: ''OBSERVO ERGO SUM''

Localitate: Arad

MesajTrimis: 27 Ian 2017 23:21 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Pentru lunetistii interesati de metode KISS : la pagina 158 din cartea lui Berry este descrisa o celula reglabila la executarea careia nu este neaparata nevoie de masini-unelte, poate fi executata cu scule de mana din placaj multistrat.

Nu am incercat-o personal dar ''imi face cu ochiul'' !


Mircea

_________________
http://observoergosum.blogspot.ro/
https://astroclubgalaxis.blogspot.com
https://groups.io/g/The60mmTelescopeClub
Dotare :reflectoare ,lunete,cateva binocluri si un catadioptric
Sus
Erwin
Moderator
Moderator


Data inscrierii: 02 Aug 2008
Mesaje: 7507

Motto: panta rhei

Localitate: Bucuresti

MesajTrimis: 28 Ian 2017 07:32 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Zilele trecute mă uitam la un filmuleț cu povestea cămășii de cânepă... Din câte știu fibrele de cânepă sunt aproape la fel de bune ca fibrele de sticlă, cred că se poate folosi rășină auto pentru fibre de sticlă pentru confecționarea unor piese. Trebuie un șablon, un ghem de sfoară sau țesătură de cânepă și răbdare pentru a o înfășura înmuiată în rășină pe șablon. Pe urmă șlefuire, chituire și vopsire cu lac auto îi va da "aspectul comercial" necesar. Materialul nu se numește cumva textolit? Smile
_________________
binocluri: 8x22, 7x50, 7x42, 10x50, 10x80, spotting: 10x46, 20x60
refractoare: 60/700, RFT70 F/4, 80/900, RFT 110 F/5.5
reflectoare: MTO-11CA 100/1000, Cass Clasic 8"F/15, dobson newt.158/1240 DH
monturi: piston AZ mount (R), Vixen GP
Sus
valy
Membru
Membru


Data inscrierii: 21 Iul 2005
Mesaje: 8043



Localitate: Bucuresti

MesajTrimis: 28 Ian 2017 08:39 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Am zis si eu mai devreme de textolit. Mai poti sa faci din lemn si dat la final cu epoxy.
Sus
alex1209
Membru
Membru


Data inscrierii: 03 Feb 2012
Mesaje: 607



Localitate: Bucuresti

MesajTrimis: 31 Ian 2017 21:10 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Am găsit placaj la Hornbach cum ai spus Valy Smile
Am mai multe idei pentru celula acum. Si când ma gândesc ca habar nu aveam din ce si cum sa o fac... Scule si materiale sa ai Very Happy
Inelele diafragmei m-am gândit sa le fac din placaj de traforaj de 4mm. O sa îmi iau si un traforaj.

Cam cate inele de diafragme sa falosesc la ~1,5 metri de tub?
Sus
Erwin
Moderator
Moderator


Data inscrierii: 02 Aug 2008
Mesaje: 7507

Motto: panta rhei

Localitate: Bucuresti

MesajTrimis: 31 Ian 2017 21:26 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Uite aici, studiază cu atenție, fă un desen la scară, cât mai exact:

http://www.berfield.com/baffles.html

_________________
binocluri: 8x22, 7x50, 7x42, 10x50, 10x80, spotting: 10x46, 20x60
refractoare: 60/700, RFT70 F/4, 80/900, RFT 110 F/5.5
reflectoare: MTO-11CA 100/1000, Cass Clasic 8"F/15, dobson newt.158/1240 DH
monturi: piston AZ mount (R), Vixen GP
Sus
valy
Membru
Membru


Data inscrierii: 21 Iul 2005
Mesaje: 8043



Localitate: Bucuresti

MesajTrimis: 31 Ian 2017 22:31 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

2 daca esti mai relaxat, 3 daca esti mai strict.
Sus
Erwin
Moderator
Moderator


Data inscrierii: 02 Aug 2008
Mesaje: 7507

Motto: panta rhei

Localitate: Bucuresti

MesajTrimis: 01 Feb 2017 04:08 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Eu am pus velour negru autocolant între obiectiv și prima diafragmă, din calcule ieșea că ar mai fi trebuit una în acea zonă însă aveam o îngustare a tubului care nu mi-a permis s-o fac destul de groasă. Așadar am 2 diafragme în tub și velour în față. La capătul tubului portocular am mai pus una din cauză că am folosit focuser de 2". Înainte de a le pune aveam atâta lumină parazită încât am crezut că am pus ceva greșit când am montat luneta. Contează enorm să ai diafragmele bine puse.
_________________
binocluri: 8x22, 7x50, 7x42, 10x50, 10x80, spotting: 10x46, 20x60
refractoare: 60/700, RFT70 F/4, 80/900, RFT 110 F/5.5
reflectoare: MTO-11CA 100/1000, Cass Clasic 8"F/15, dobson newt.158/1240 DH
monturi: piston AZ mount (R), Vixen GP
Sus
valy
Membru
Membru


Data inscrierii: 21 Iul 2005
Mesaje: 8043



Localitate: Bucuresti

MesajTrimis: 01 Feb 2017 11:09 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Oricum trebuie calculate. Din calcul iese numarul lor, pozitia si diametrul. Dar asta dupa ce ai celula, tubul si focuserul, altfel nu prea stii datele de intrare necesare calculului.
Sus
alex1209
Membru
Membru


Data inscrierii: 03 Feb 2012
Mesaje: 607



Localitate: Bucuresti

MesajTrimis: 07 Apr 2017 22:04 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

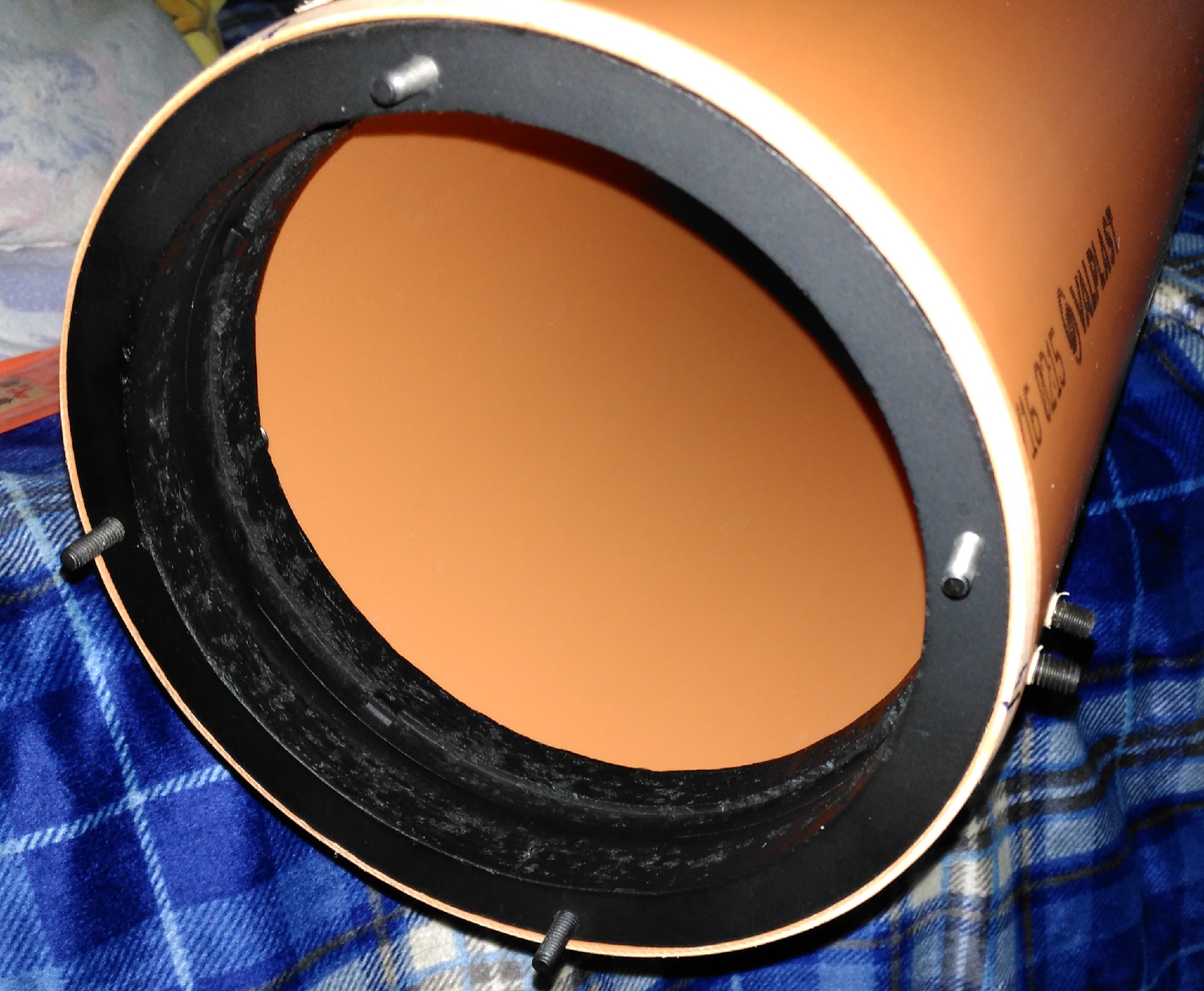

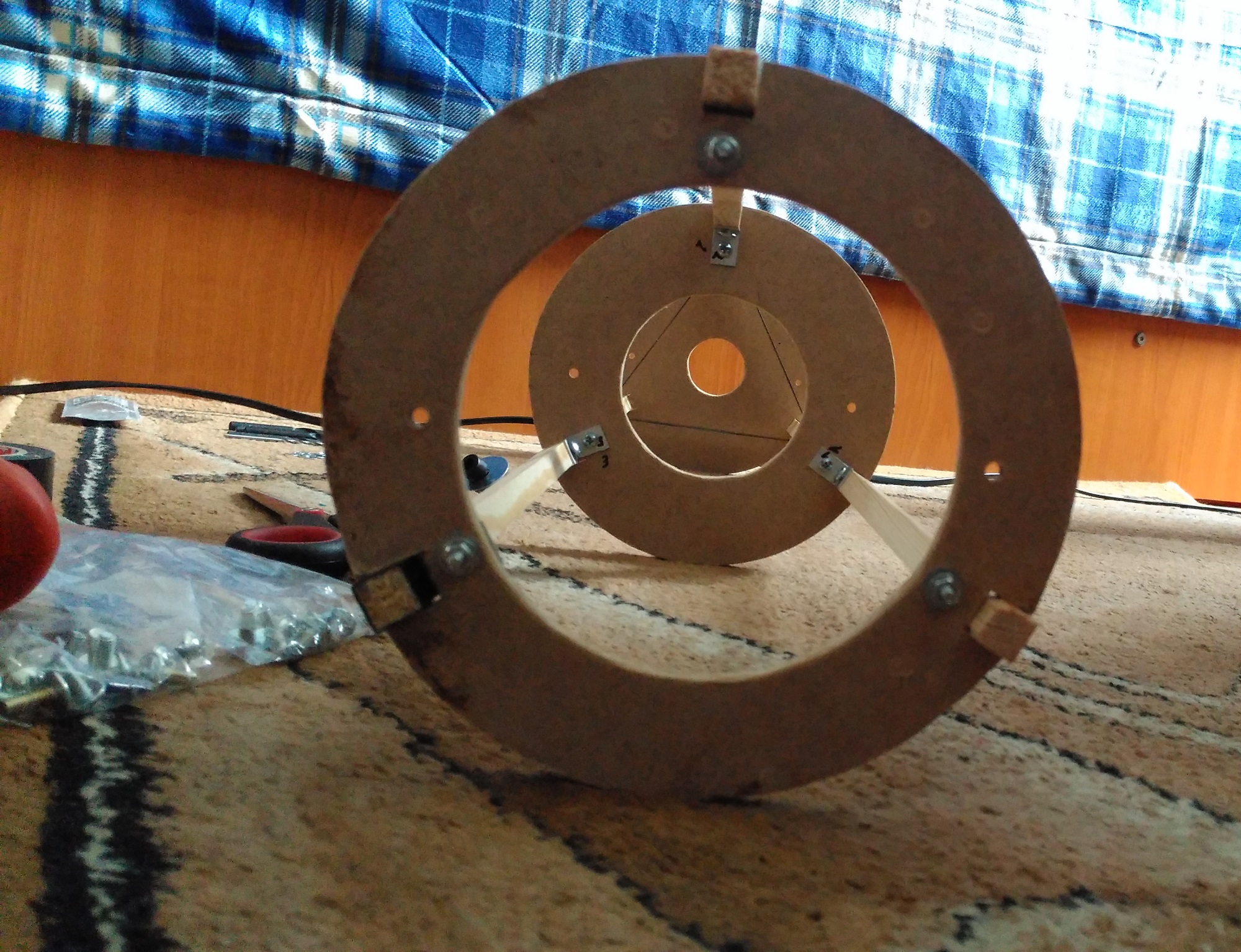

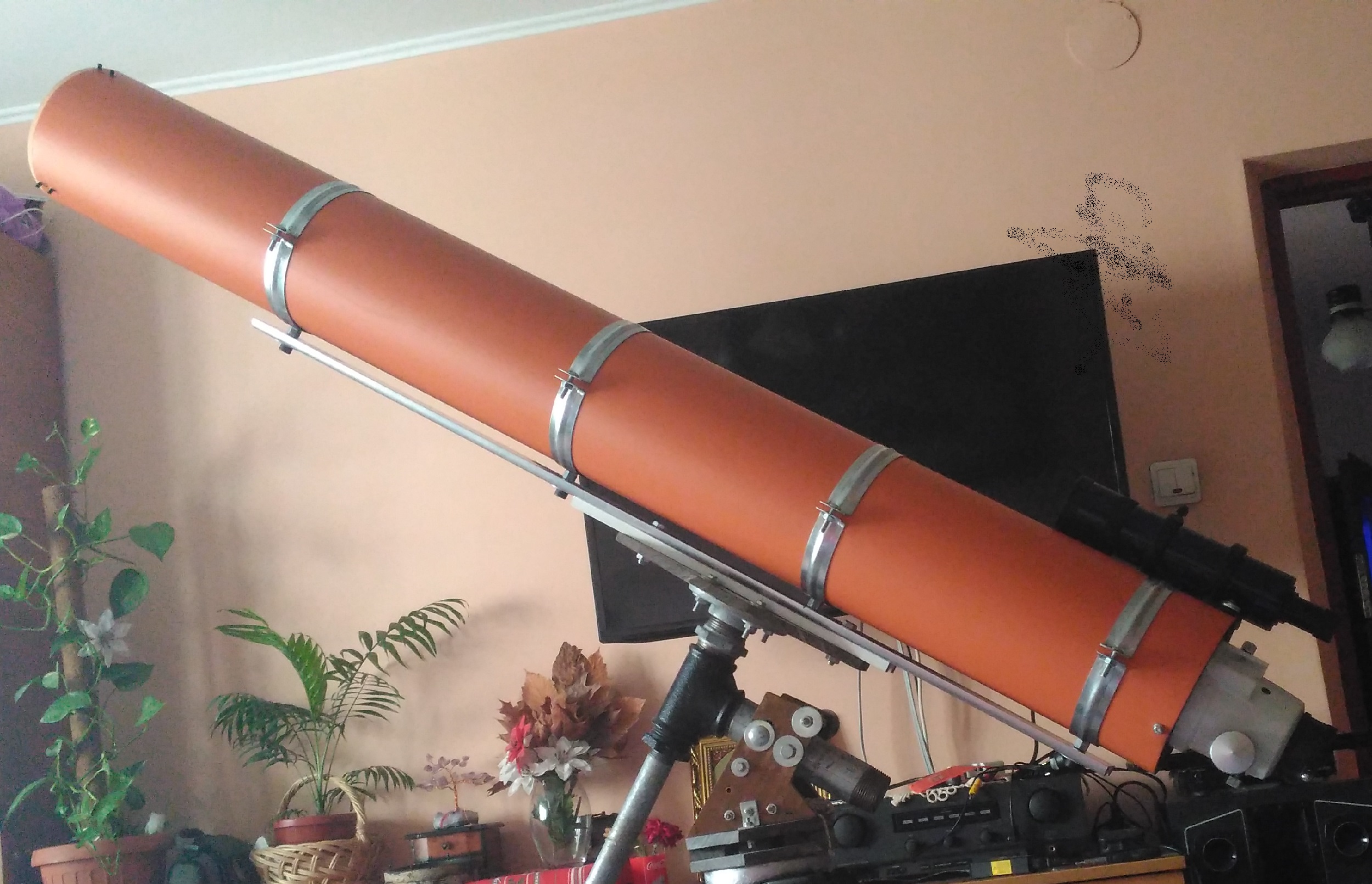

Sa stiti ca nu am stat, refractorul este aproape gata Smile Doar ca nu am avut timp sa postez.
Din pacate am intampinat o problema, obiectivul nu are distanta focala de 1490mm ci undeva la 1550-1560mm. mi-am dat seama la "first light".
Si cand ma bucuram ca este gata, maine trebuie sa tricotez o prelungire bine fixata pe tub(in capatul cu focuser voi face acea prelungire). Sper sa imi iasa din prima si sa nu fiu nevoit sa cumpar alt tub. Nu ca ar fi scump, dar cand ma gandesc ca trebuie sa masor iar gaurile de fixare a celulei obiectiv si focuser, pfoaaa Rolling Eyes

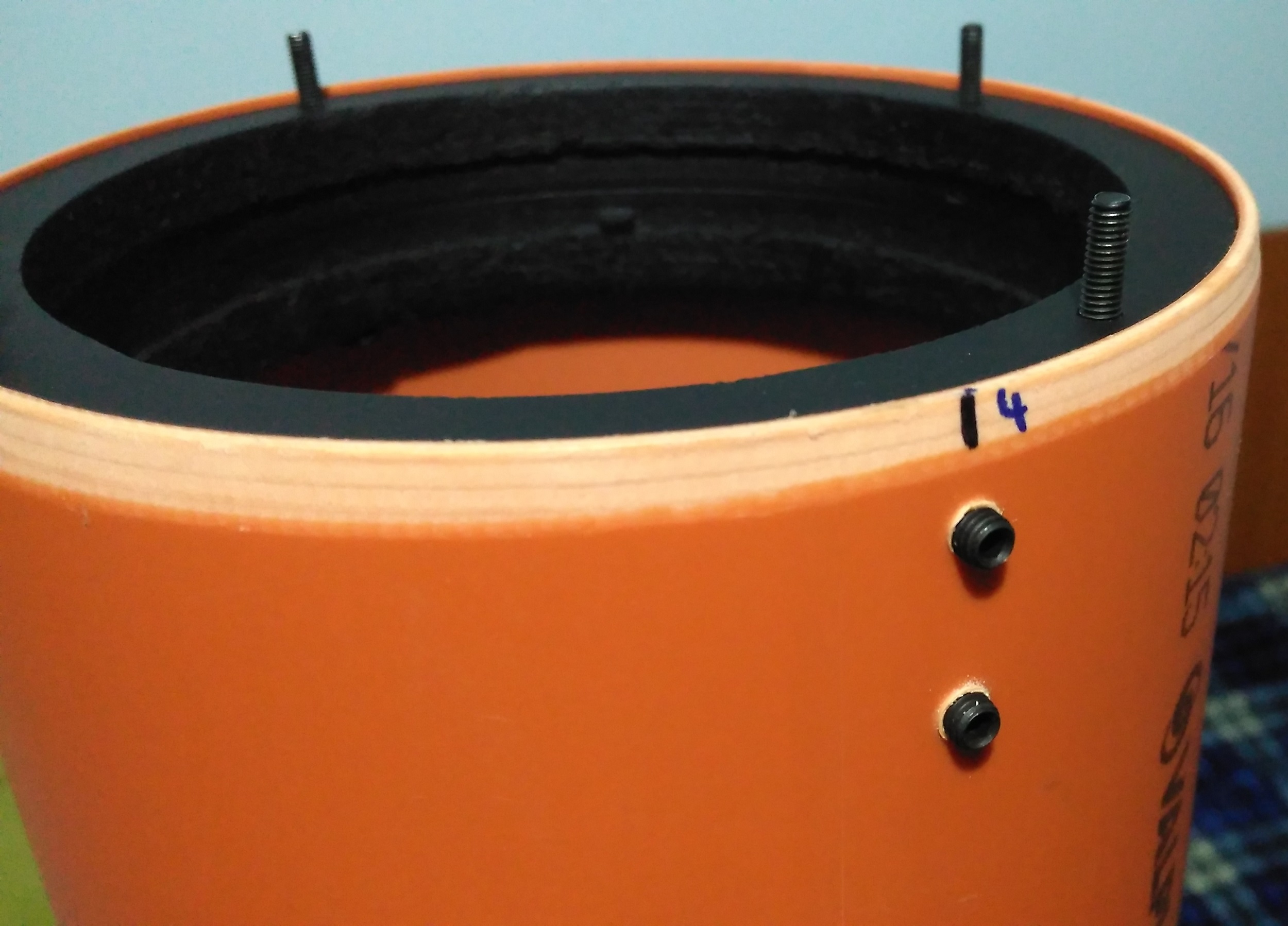

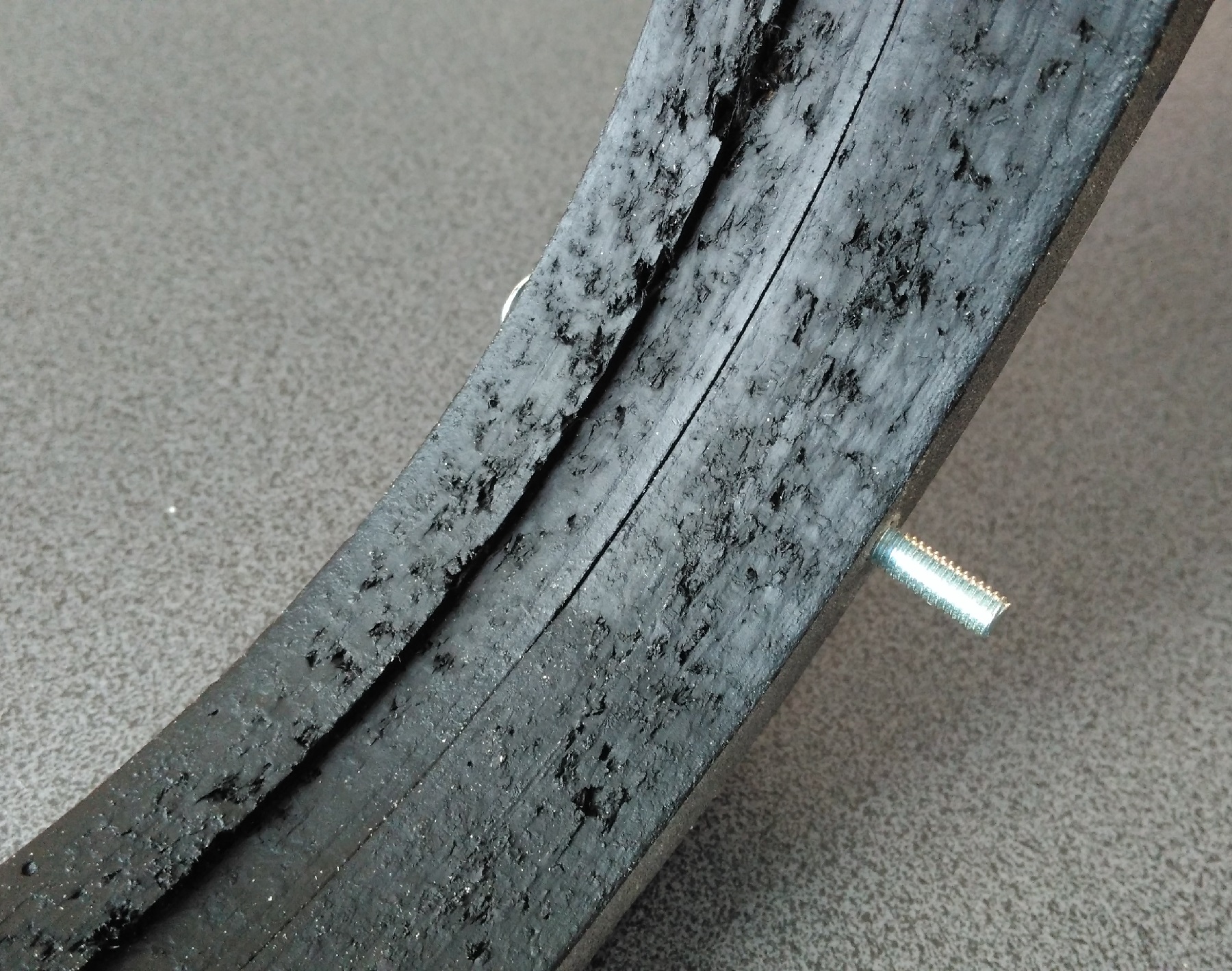

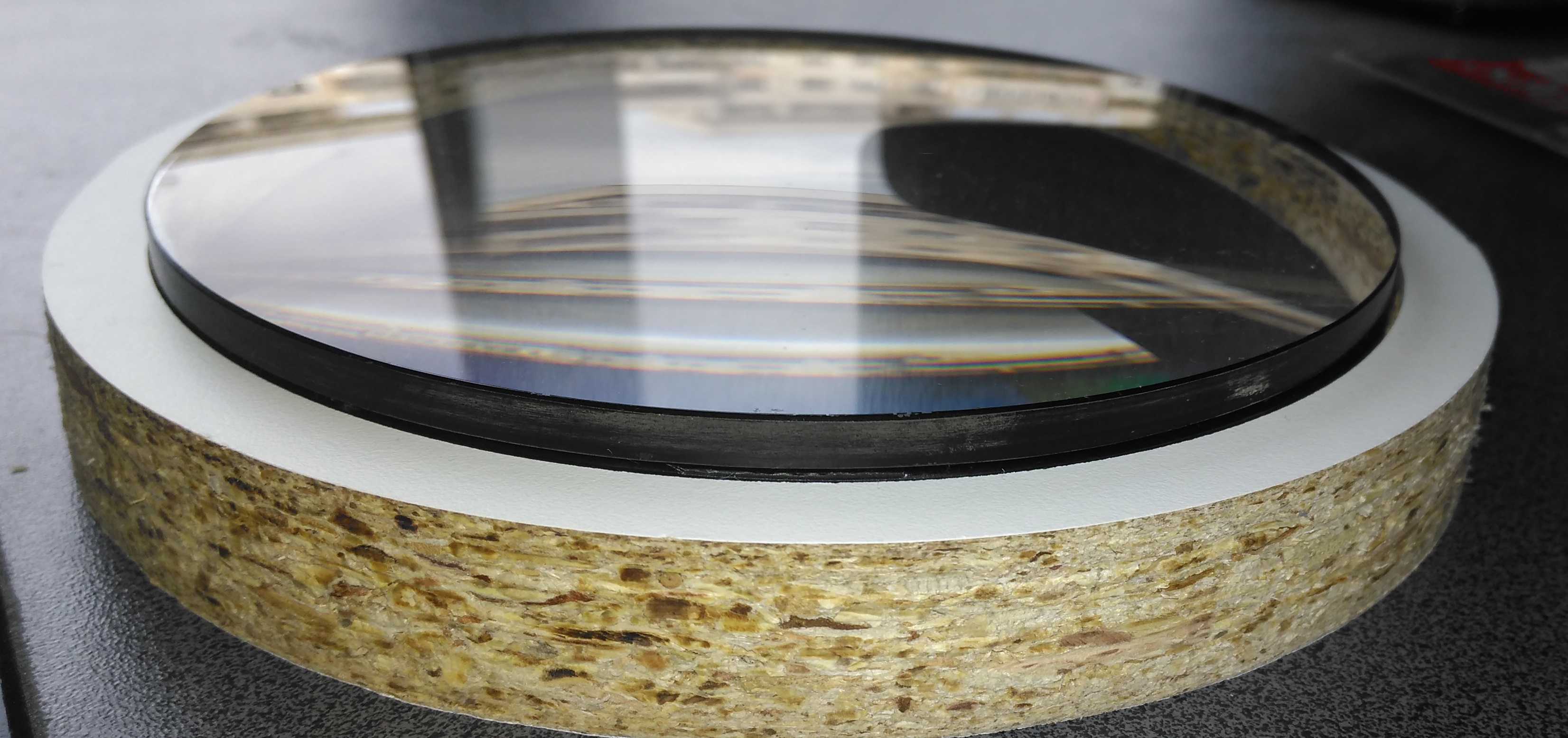

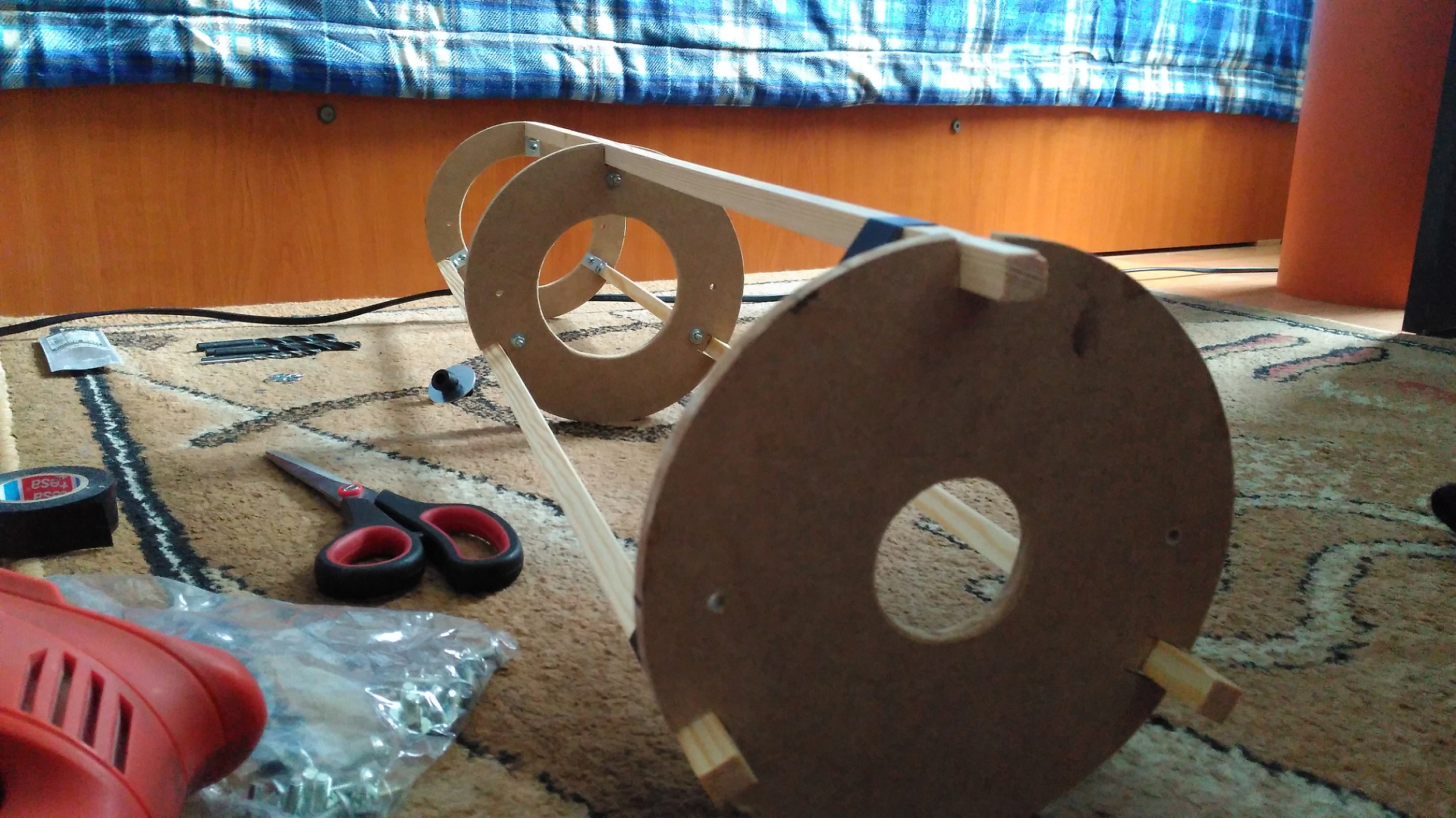

Sa curga pozele:



 Descriere:
 Marime fisier:  1.02 MB
 Vizualizat:  de 2540 ori




 Descriere:
 Marime fisier:  1004.23 kb
 Vizualizat:  de 2540 ori




 Descriere:
 Marime fisier:  861.43 kb
 Vizualizat:  de 2540 ori




 Descriere:
 Marime fisier:  791.61 kb
 Vizualizat:  de 2540 ori




 Descriere:
 Marime fisier:  638.11 kb
 Vizualizat:  de 2540 ori




 Descriere:
 Marime fisier:  1.01 MB
 Vizualizat:  de 2540 ori




 Descriere:
 Marime fisier:  922.58 kb
 Vizualizat:  de 2540 ori




 Descriere:
 Marime fisier:  575.57 kb
 Vizualizat:  de 2540 ori




 Descriere:
 Marime fisier:  809.15 kb
 Vizualizat:  de 2540 ori




 Descriere:
 Marime fisier:  932.34 kb
 Vizualizat:  de 2540 ori




 Descriere:
 Marime fisier:  947.02 kb
 Vizualizat:  de 2540 ori



Sus
valy
Membru
Membru


Data inscrierii: 21 Iul 2005
Mesaje: 8043



Localitate: Bucuresti

MesajTrimis: 07 Apr 2017 23:14 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

alex1209 a scris:
..Din pacate am intampinat o problema, obiectivul nu are distanta focala de 1490mm ci undeva la 1550-1560mm. mi-am dat seama la "first light"...:
Nu degeaba se zice: masori odata si tai de zece ori Laughing
