Spectroscop


Du-te la pagina Anterioara  1, 2, 3, 4, 5, 6  Urmatoare
Creaza un subiect nou   Raspunde la subiect

DIY / ATM / Reparatii

Subiectul anterior :: Subiectul urmator
Afiseaza mesajele pentru a le previzualiza:
Autor Mesaj
zoth
Moderator
Moderator


Data inscrierii: 31 Mar 2006
Mesaje: 4393

Motto: decat ceva prost, mai bine nimic bun ...

Localitate: Bucuresti

MesajTrimis: 24 Iul 2016 22:08 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

valy a scris:
Cele doua prisme sunt din sticle diferite?


Da, ce ai avut tu initial a fost un ansamblu de prisme acromatizat. Daca te uitai in pag 1 a topicului 'experimente de acromatizare' din sectiunea de optica te prindeai imediat. Aflai de acolo ca un ansamblu acromatizat pastreaza produsul dintre puterea optica si cea dispersiva egal intre componente. Cu alte cuvinte prisma de 25 grade va trebui sa aiba o putere dispersiva mai mica iar cea de 10 grade una mai mare. Putere dispersiva mica inseamna numar Abbe mare deci prisma de 25 grade va fi din crown (probabil BK7 sau similar) iar prisma de 10 grade va avea musai un numar Abbe mic deci va fi dintr-un flint.

Spor!

_________________
Baigish BPC4 8x30; Kronos BPC 7x50; TS 80SED
Sus
valy
Membru
Membru


Data inscrierii: 21 Iul 2005
Mesaje: 7206



Localitate: Bucuresti

MesajTrimis: 25 Iul 2016 00:13 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Din punct de vedere practic inseamna ca ambele sunt echivalente deci pot folosi oricare din cele doua prisme?

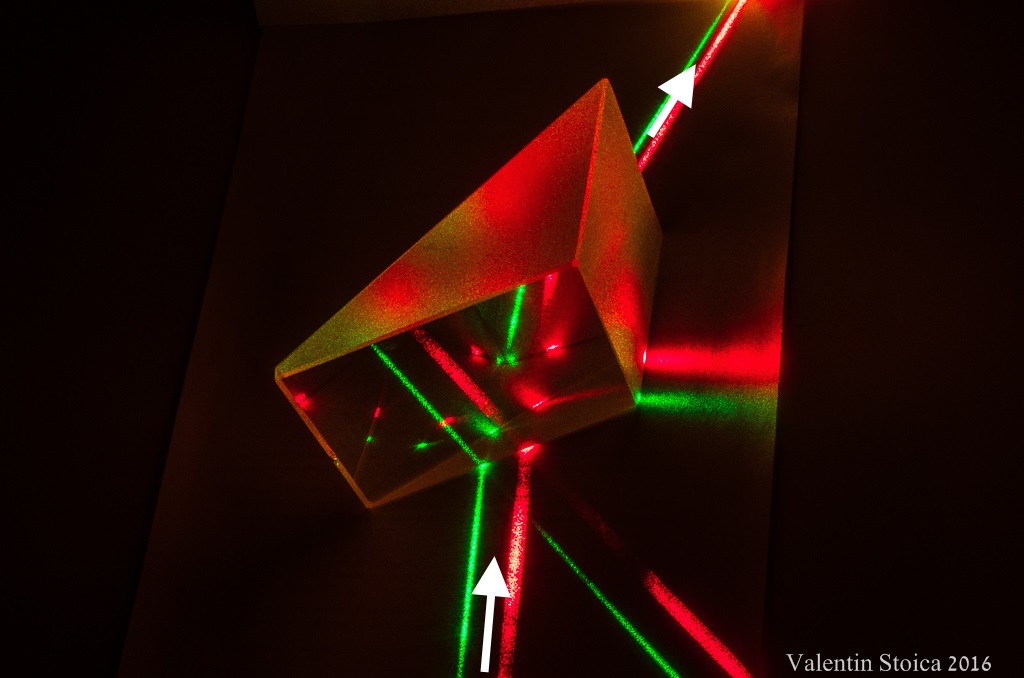

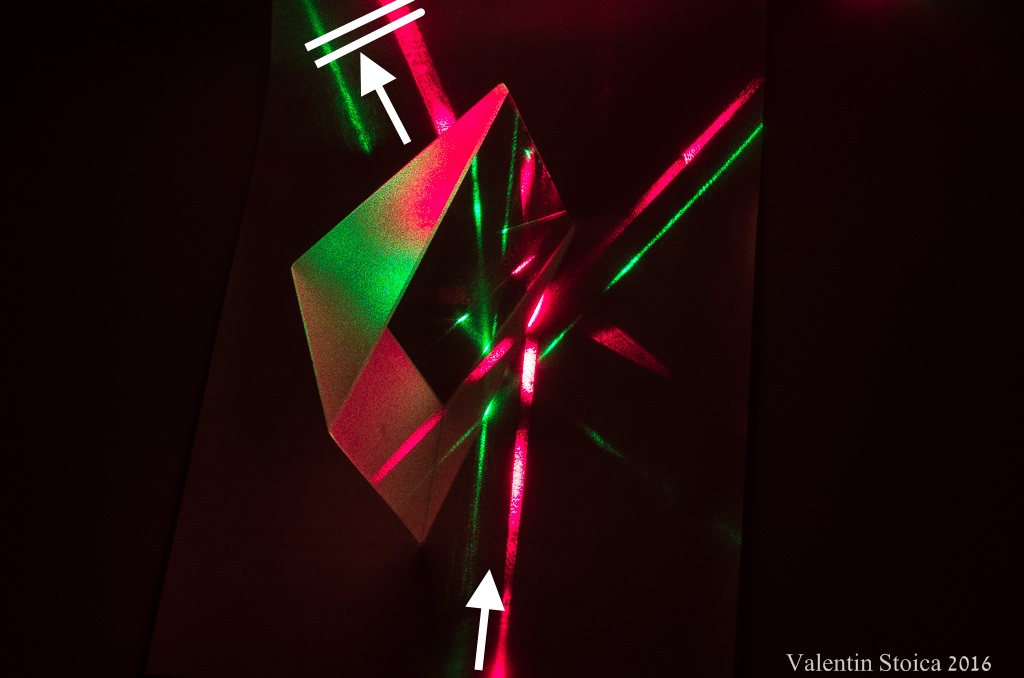

Am testat prisma de 25' iar configuratia potrivita ar fi cea din poza #1, cu cat mai inclinata cu atat mai bine dar sa raman totusi in apertura utila de 80mm a obiectivului:



 Descriere:
#1
 Marime fisier:  105.45 kb
 Vizualizat:  de 2614 ori




 Descriere:
#2
 Marime fisier:  112.48 kb
 Vizualizat:  de 2614 ori



Sus
valy
Membru
Membru


Data inscrierii: 21 Iul 2005
Mesaje: 7206



Localitate: Bucuresti

MesajTrimis: 19 Aug 2016 11:37 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Un mic flavor, in avampremiera, pe un bec din fata blocului prin termopan. Astept sa plece norii sa il testez si pe stea.
Pare promitator Smile.



 Descriere:
ED 80/600
 Marime fisier:  138.39 kb
 Vizualizat:  de 2524 ori



Sus
Herr_Alien
Moderator
Moderator


Data inscrierii: 11 Noi 2010
Mesaje: 859



Localitate: Brasov

MesajTrimis: 19 Aug 2016 18:00 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Dap!
Da-i pe Vega - ar trebui sa arate linii de absorbtie dolofane Smile

_________________
Alex
Sus
valy
Membru
Membru


Data inscrierii: 21 Iul 2005
Mesaje: 7206



Localitate: Bucuresti

MesajTrimis: 19 Aug 2016 18:15 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Las' ca-i bine si pe becuri, vedem gaurile din spectru si luam filtre de banda ingusta adecvate pt. DSO din oras Smile.
Sus
valy
Membru
Membru


Data inscrierii: 21 Iul 2005
Mesaje: 7206



Localitate: Bucuresti

MesajTrimis: 20 Aug 2016 23:43 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

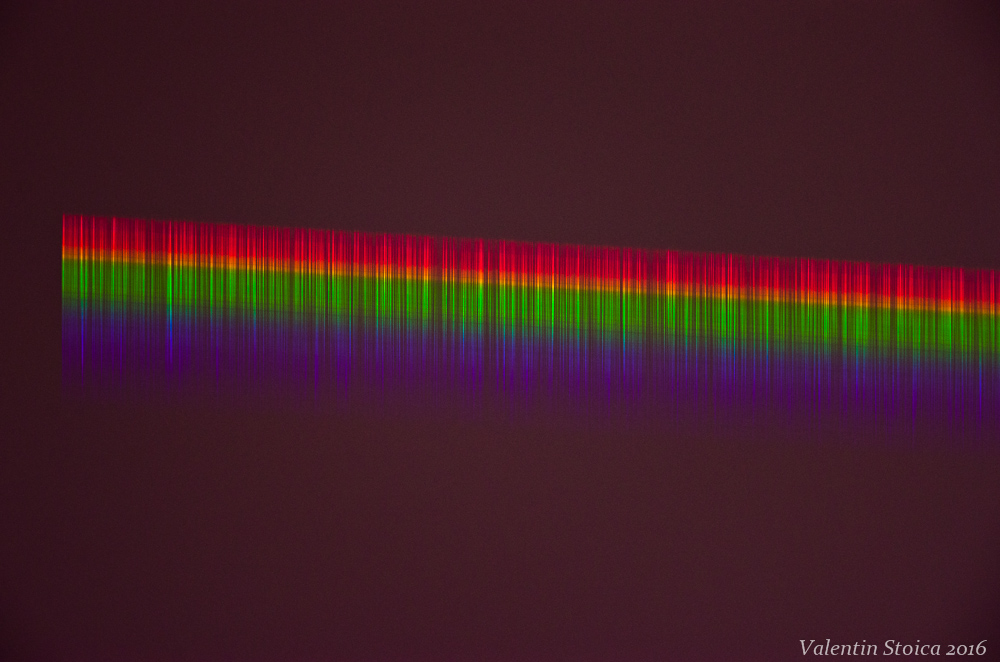

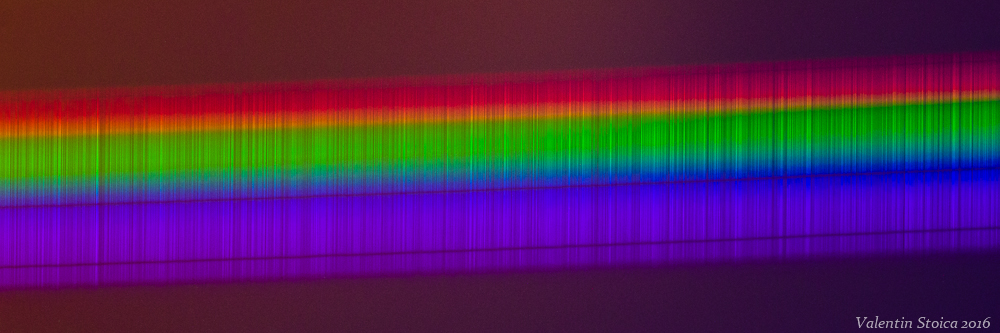

E senin asa ca am scos agregatul la aer. Spre V am Arcturus mai stralucitor. Am expus 1 min cu iso 400, cadru complet, cu resize. Spectrul e mare ca dimensiune, pe camera web nu incape nici pe diagonala, asa ca am folosit dslr crop 1.5. Daca fac un stack din linii e posibil sa se vada mai bine spectrul. Montura e miscata cu 2x pe durata expunerii.
Dupa miezul noptii a aparut si Vega.



 Descriere:
Arcturus, prisma, ed 80/600, pentax k5IIs
 Marime fisier:  268.91 kb
 Vizualizat:  de 2447 ori




 Descriere:
Crop 100% (fara resize)
 Marime fisier:  911.41 kb
 Vizualizat:  de 2442 ori




 Descriere:
Vega
 Marime fisier:  282.76 kb
 Vizualizat:  de 2427 ori




 Descriere:
Crop 100%
 Marime fisier:  1.42 MB
 Vizualizat:  de 2427 ori



Sus
Herr_Alien
Moderator
Moderator


Data inscrierii: 11 Noi 2010
Mesaje: 859



Localitate: Brasov

MesajTrimis: 21 Aug 2016 06:13 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Felicitari. La Vega se vad liniile Balmer, si la Arcturus aceleasi linii care se vad usor la soare.
_________________
Alex
Sus
valy
Membru
Membru


Data inscrierii: 21 Iul 2005
Mesaje: 7206



Localitate: Bucuresti

MesajTrimis: 21 Aug 2016 18:35 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

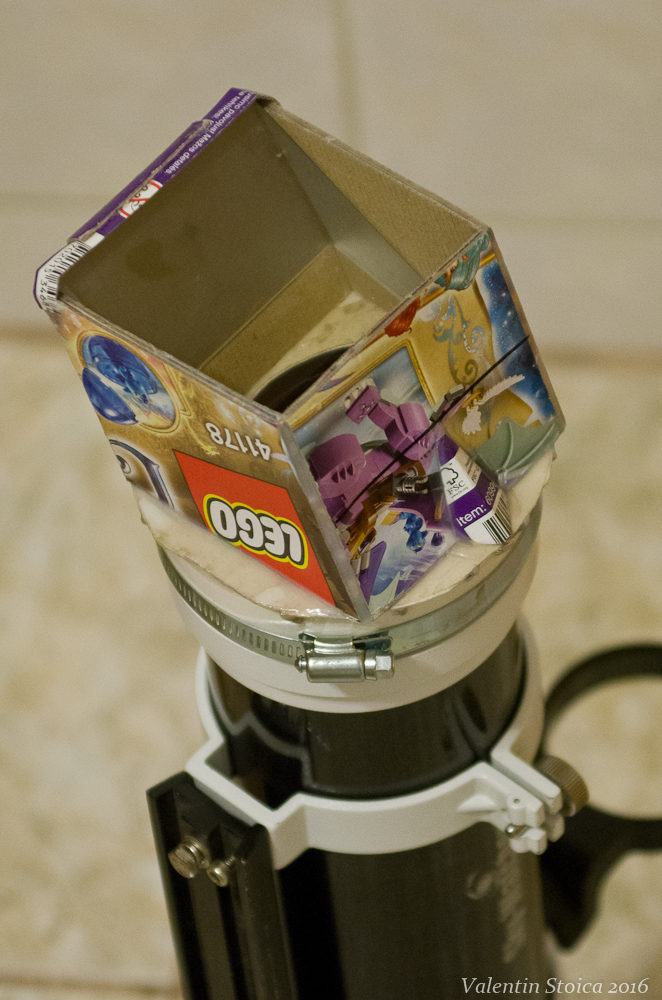

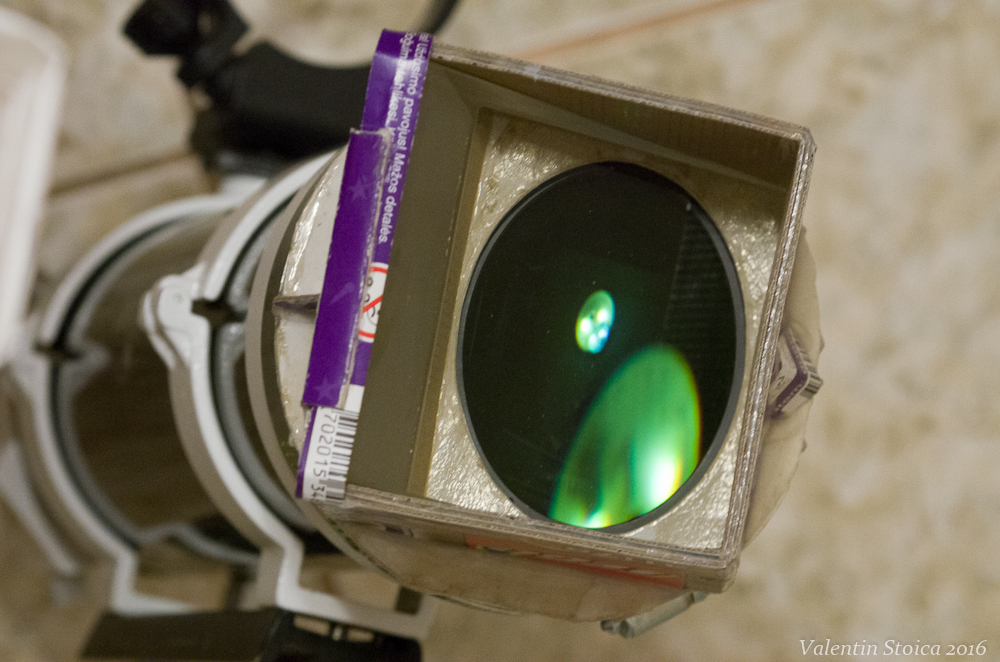

Si cu asta pot spune ca am finalizat spectroscopul Smile
A fost un topic interesant, multumesc colegilor si in principal lui Mircea pentru contributia esentiala - prisma.
Pe viitor se mai pot face diverse dezvoltari:
- un barlow pt. magnificatie si detalii suplimentare/fine in spectru
- un seeing mai bun
- o camera mono si/sau de banda mai larga ca sa elimin limitarile dslr-ului (cred ca nu e uniform pe tot spectrul si e si limitat mai ales spre rosu-IR)
- o mica adaptare pt. masurarea obiectelor nepunctiforme (Luna, Soare, becuri) sau chiar a poluarii luminoase a cerului



 Descriere:
Spectroscop
 Marime fisier:  491.05 kb
 Vizualizat:  de 2391 ori




 Descriere:
Spectroscop
 Marime fisier:  464.4 kb
 Vizualizat:  de 2391 ori



Sus
Mircea Pteancu
Moderator
Moderator


Data inscrierii: 12 Feb 2008
Mesaje: 6000

Motto: ''OBSERVO ERGO SUM''

Localitate: Arad

MesajTrimis: 28 Aug 2016 17:18 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

valy

Felicitari pentru realizare!
Sper sa fii multumit de prisme macar in masura in care sunt eu incantat de ocularul orthoscopic pe care mi l-ai trimis.
Astept cu multa curiozitate observatiile de spectre.
Am in dublura o cartulie , un mic atlas de spectroscopie generala , nu neaparat astronomica.
Trimite-mi adresa ,daca crezi ca te va ajuta,ti-o trimit cu placere.

Succes , Mircea

_________________
http://observoergosum.blogspot.ro/
Dobsonian ''Toleascop'' 200mm F/6.16;
Dobsonian 125mm F/6.9;
Luneta RFT ''zoth'' 90x600mm;
Mak-Cass TS100mm F/14;
Luneta ''zoth'' 60x828mm;
Fujinon7x50mm;Oculus Hoya10x50mm;Tento20x60mm
Sus
valy
Membru
Membru


Data inscrierii: 21 Iul 2005
Mesaje: 7206



Localitate: Bucuresti

MesajTrimis: 28 Aug 2016 21:54 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Multumesc Smile
In masura timpului mai scot prisma la lumina, pare foarte misto. Deocamdata am consumat stelele mari din dreptul balconului.

Trimis pe PM o adresa.


Spor.
Sus
Mircea Pteancu
Moderator
Moderator


Data inscrierii: 12 Feb 2008
Mesaje: 6000

Motto: ''OBSERVO ERGO SUM''

Localitate: Arad

MesajTrimis: 28 Aug 2016 23:12 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Urmareste si cometele luminoase (cand vor fi ) si la ele se foloseste prisma-obiectiv :

http://articles.adsabs.harvard.edu//full/1...4.000.html

OK , astept adresa.

Mircea

_________________
http://observoergosum.blogspot.ro/
Dobsonian ''Toleascop'' 200mm F/6.16;
Dobsonian 125mm F/6.9;
Luneta RFT ''zoth'' 90x600mm;
Mak-Cass TS100mm F/14;
Luneta ''zoth'' 60x828mm;
Fujinon7x50mm;Oculus Hoya10x50mm;Tento20x60mm
Sus
Mircea Pteancu
Moderator
Moderator


Data inscrierii: 12 Feb 2008
Mesaje: 6000

Motto: ''OBSERVO ERGO SUM''

Localitate: Arad

MesajTrimis: 06 Sep 2016 16:34 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Iar cu prisma-obiectiv montata la un obiectiv de focal scurt /mediu ,vei putea obtine spectre de meteori :

http://members.shaw.ca/epmajden/index.htm

Mircea

_________________
http://observoergosum.blogspot.ro/
Dobsonian ''Toleascop'' 200mm F/6.16;
Dobsonian 125mm F/6.9;
Luneta RFT ''zoth'' 90x600mm;
Mak-Cass TS100mm F/14;
Luneta ''zoth'' 60x828mm;
Fujinon7x50mm;Oculus Hoya10x50mm;Tento20x60mm
Sus
valy
Membru
Membru


Data inscrierii: 21 Iul 2005
Mesaje: 7206



Localitate: Bucuresti

MesajTrimis: 06 Sep 2016 18:45 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Desigur, e in plan combinatia prisma cu obiective foto, mai sunt si alte idei.
Merg pe strada si deja cand vad prin jur o lumina punctiforma mi se aprinde beculetul imediat Smile
Sus
Teo
Membru
Membru


Data inscrierii: 23 Aug 2009
Mesaje: 2577




MesajTrimis: 07 Sep 2016 13:06 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Felicitari pentru realizare, Valy.
Totusi, mie ceva imi scapa.
Spectrele tale ar trebui privite pe orizontala de-a lungul benzii ROGVAIV pentru analiza.

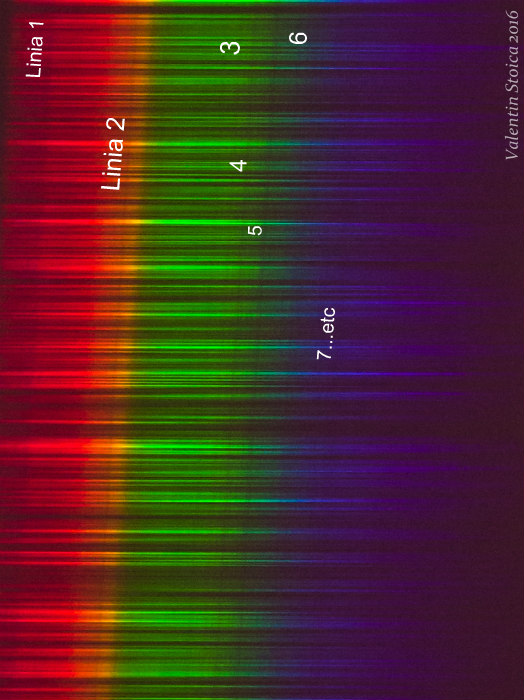

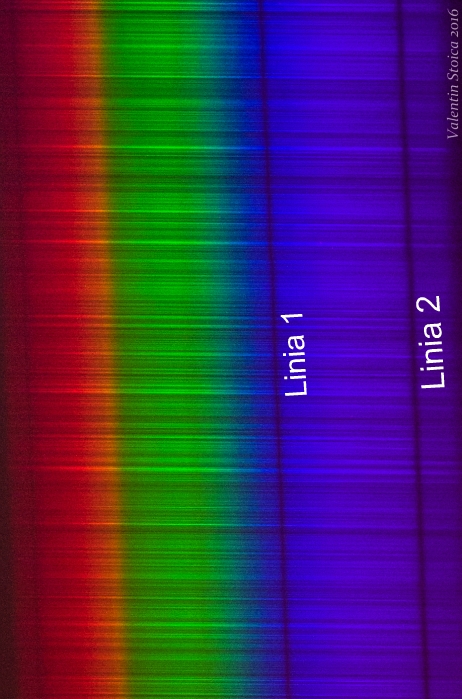

Adica fotografiile tale sa le intoarcem pe verticala, asa cum am incercat eu mai jos.
Liniile de absorbtie sau de emisie ar trebui sa fie distribuite in "latul" culorilor spectrului paralele cu culorile.
La tine, sutele de linii paralele apar in acceasi zona pe tot spectrul taind toate culorile.
Sutele de liniute prezente pe orizontala probabil sunt alte efecte( artefacte) date de dispozitia prismelor sau de imaginea punctiforma a stelei analizate.
Acelea nu sunt liniile (benzile) reale de absorbtie.

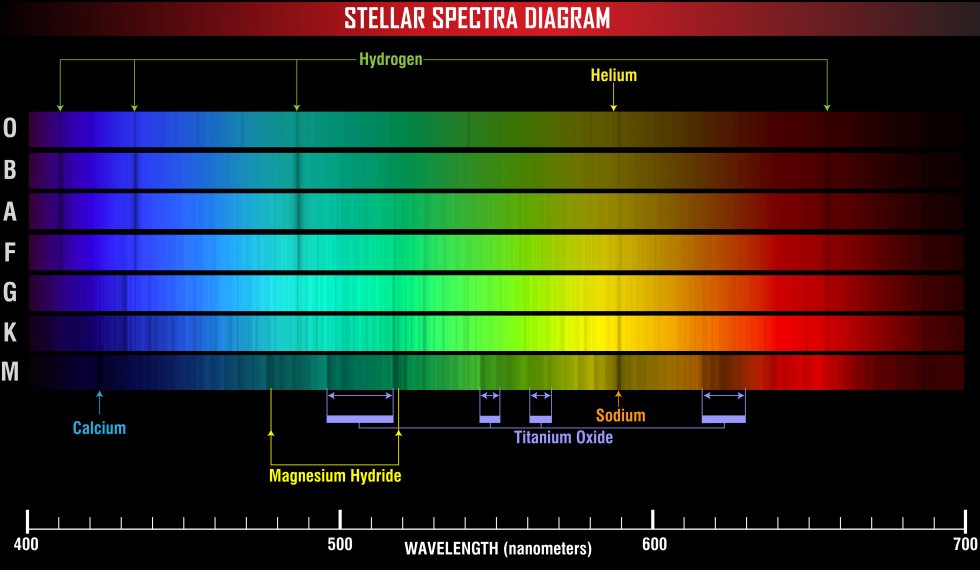

Ma refer ca liniile spectrale de absorbtie (sau emisie) ar trebui sa fie in genul acesta, paralele cu culorile si nu invers, perpendicular pe culorile spectrului ( adica doar cele 2-3...7 notate de mine in imagini) :

Adica spectrele tale ar trebui privite pe verticala asa cum le-am intors eu experimental, unde se vad vreo doua-trei benzi(sau linii) reale de absorbtie.
Cel putin asa vad eu lucrurile. Sper sa nu te superi pe procesarea mea, ci doar incerc sa inteleg corect fenomenul si sa vad care sunt liniile reale de absorbtie din spectru.
Sutele de linii paralele sunt de alta natura, caci taie toate culorile spectrului.



 Descriere:
 Marime fisier:  234.65 kb
 Vizualizat:  de 2154 ori




2 q.jpg
 Descriere:
 Marime fisier:  71.96 kb
 Vizualizat:  de 2150 ori

2 q.jpg



 Descriere:
 Marime fisier:  114.7 kb
 Vizualizat:  de 2139 ori




 Descriere:
 Marime fisier:  75.33 kb
 Vizualizat:  de 2122 ori



Sus
valy
Membru
Membru


Data inscrierii: 21 Iul 2005
Mesaje: 7206



Localitate: Bucuresti

MesajTrimis: 07 Sep 2016 15:57 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Defapt poza ta trebuie rotita in jurul verticalei, albastrul in stanga-rosul in dreapta.
Ca si procedura de achizitie am declansat o singura expunere 30-60 sec, montura miscata cu viteza diferita fata de cea de tracking astfel incat steaua sa lase o "dara" de culoare de la un capat la celalalt al senzorului, intre linii apar fluctuatiile datorate seeingului, steaua "clipea", dungile care strabat o culoare de la un capat la altul ar trebui sa fie liniile de absorbtie, "gaurile" din spectru. Aici mai e un aspect cred, posibil ca senzorul RGB sa mai adauge si el niste "gauri" in spectru, de ex. intre verde si rosu. Voi repeta ulterior testele cu un alt senzor color si cu unul monocrom.
Probabil nu a fost cea mai fericita pozitionare a spectrului in cadrele de mai sus, scuze de confuzie Smile



 Descriere:
 Marime fisier:  40.49 kb
 Vizualizat:  de 2114 ori



Sus
