astrotrac - varianta mioritica


Du-te la pagina Anterioara  1, 2, 3 ... 9, 10, 11, 12  Urmatoare
Creaza un subiect nou   Raspunde la subiect

DIY / ATM / Reparatii

Subiectul anterior :: Subiectul urmator
Afiseaza mesajele pentru a le previzualiza:
Autor Mesaj
radur
Membru
Membru


Data inscrierii: 15 Oct 2015
Mesaje: 185



Localitate: Bucuresti

MesajTrimis: 02 Sep 2018 13:49 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Are la farnell, dar am eu 2 deja, si cum nu folosesc niciuna momentan pentru ca am gasit o platforma mica pt focuser https://www.dfrobot.com/product-1075.html iti pot da una din ele daca esti din Bucuresti si iti faci niste timp liber
Sus
nobody
Membru
Membru


Data inscrierii: 02 Apr 2010
Mesaje: 4122

Motto: Never ever give up !

Localitate: Nowhere

MesajTrimis: 02 Sep 2018 14:07 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

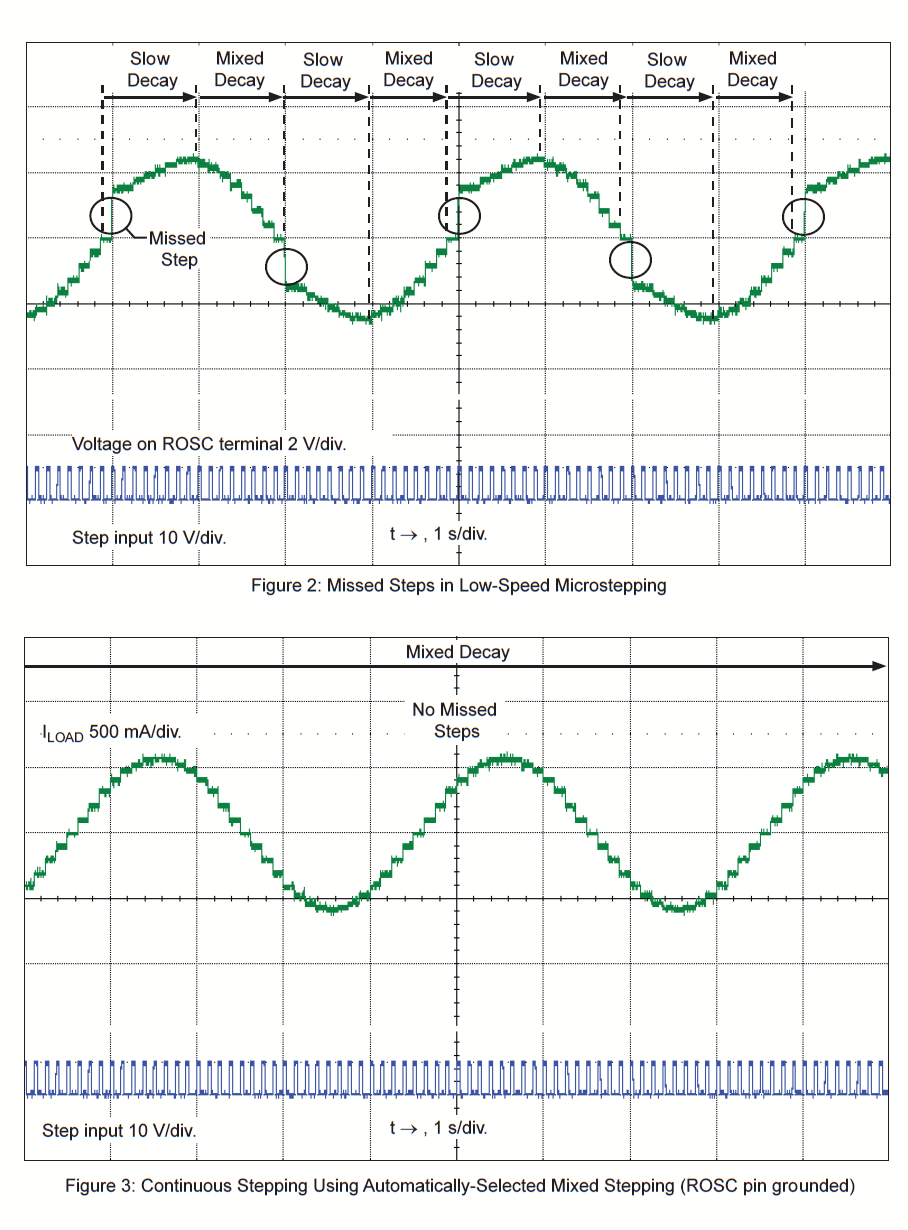

Referitor la acel al optulea pas mai puternic, din documentatia driver-ului A4988, poate ajuta la ceva:

Mixed Decay Operation. For some applications where microstepping at very low speeds is necessary, the lack of back EMF in the winding causes the current to increase in the load quickly, resulting in missed steps. This is shown in Figure 2. By pulling the ROSC pin to ground, mixed decay is set to be active 100% of the time, for both rising and falling currents, and prevents missed steps as shown in Figure 3.

Low Current Microstepping. Intended for applications where the minimum on-time prevents the output current from regulating to the programmed current level at low current steps. To prevent this, the device can be set to operate in Mixed decay mode on both rising and falling portions of the current waveform. This feature is implemented by shorting the ROSC pin to ground.


La Big-Easy Driver, acel pin nu este legat direct la masa (ci cu un rezistor de 20k - adica foloseste modul ala cu salturi la turatii mici), dar se poate face relativ usor. Exemplul din documentatie este la 8 micropasi/s, deci cred ca putem considera viteza folosita ca fiind "very low speed".

P.S.
In loc de RTC puteti folosi GPS ... dar oare chiar este nevoie ?



 Descriere:
 Marime fisier:  76.56 kb
 Vizualizat:  de 2356 ori



Sus
Erwin
Moderator
Moderator


Data inscrierii: 02 Aug 2008
Mesaje: 7507

Motto: panta rhei

Localitate: Bucuresti

MesajTrimis: 02 Sep 2018 19:06 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Mulțumesc, radur, da, ne putem întâlni, stau în București acum, pm pentru detalii.

Mulțumesc, nobody, voi testa când va fi timp, momentan sunt alte priorități. Din câte am văzut ceasul RTC sau GPS deja sunt mofturi, quartz-ul de la Arduino e oricum mai stabil decât circuitul cu timer 555 pe care l-am făcut inițial.

_________________
binocluri: 8x22, 7x50, 7x42, 10x50, 10x80, spotting: 10x46, 20x60
refractoare: 60/700, RFT70 F/4, 80/900, RFT 110 F/5.5
reflectoare: MTO-11CA 100/1000, Cass Clasic 8"F/15, dobson newt.158/1240 DH
monturi: piston AZ mount (R), Vixen GP
Sus
Al3cks
Membru
Membru


Data inscrierii: 13 Aug 2017
Mesaje: 25



Localitate: Ploiesti

MesajTrimis: 01 Oct 2018 23:06 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Ma bag si eu aiurea, cu citit doar printre randuri pentru ca vreau sa fac ceva similar, dar pentru ceva mai mare.
De ce nu folositi un motor cu reductor pana la urma?

Eu mi-am comandat asa ceva pentru a antrena platforma ecuatoriala. Soseste peste o saptamana si intre timp imi adun si componentele de comanda, cel mai probabil un Arduiono Pro Mini cu un driver cu microstepping.

Acesta este motorul:
https://www.ebay.co.uk/itm/121683241468

Cadru NEMA 11, reductor de 100:1 cu joc <1 grad (exista si reductoare separate mai scumpre cu jocuri <15 arcmin) si axul reductorului de 6mm. Mai sunt si alte variante de la acest seller.

_________________
Pentax SP 10x50 WP
SkyWatcher 300P FlexTube
Watch-House Eq. Platf. + SkyHub DSC
ES 68 28mm, TV Delos 17.3mm
TV 2x, 3x Barlows
Sus
jimao22
Moderator
Moderator


Data inscrierii: 12 Apr 2010
Mesaje: 2614

Motto: [descopera lumina]

Localitate: Ploiesti

MesajTrimis: 09 Mar 2019 23:55 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Am sa redeschid acest topic fiindca montura asta a ajuns la mine si s-a dezvoltat destul de mult de la varianta in care a sosit. Cateva poze au fost postate pe http://www.astronomy.ro/forum/viewtopic.ph...;start=135 , dar cum am lucrat destul de mult la montura si inca mai este ceva de lucru pana sa ajung la faza pe care sa o consider finala, nu are rost sa incarc acel topic cu evolutia proiectului ci am sa continui aici.

Deocamdata o mica recapitulare cu ce s-a facut de cand a ajuns la mine montura:
- i-am luat o luneta polara - un element esential pentru un astfel de tip de montura
- i-am luat un trepied de Star Adventurer
- am luat o pana ecuatoriala de la aceeasi mini-montura produsa de Sky Watcher
- am luat 2 platforme reglabile "L" de la aceeasi Star Adventurer
- am mai luat o contra-greutate de la aceeasi mini-montura
- i-am instalat un finder
Tavi (aka Erwin) a facut un modul de comanda pe baza de ARDUINO pentru motorul pas-cu-pas, ce permite ajustarea fina a vitezei siderale. In plus a aparut si o viteza lunara si o viteza foarte mare pentru rewind in pozitia de start.

Cam aici ramasesem ultima data...

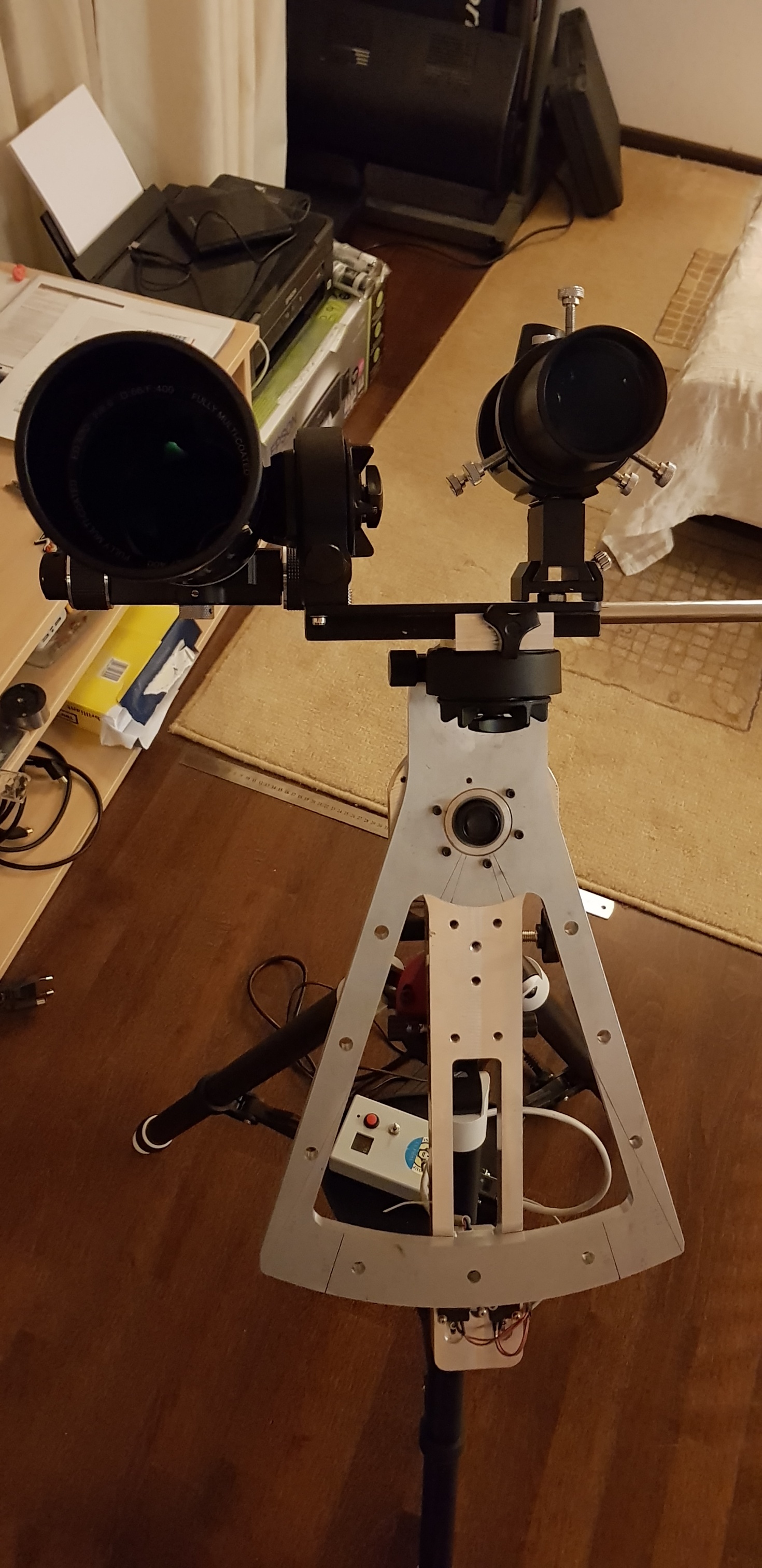

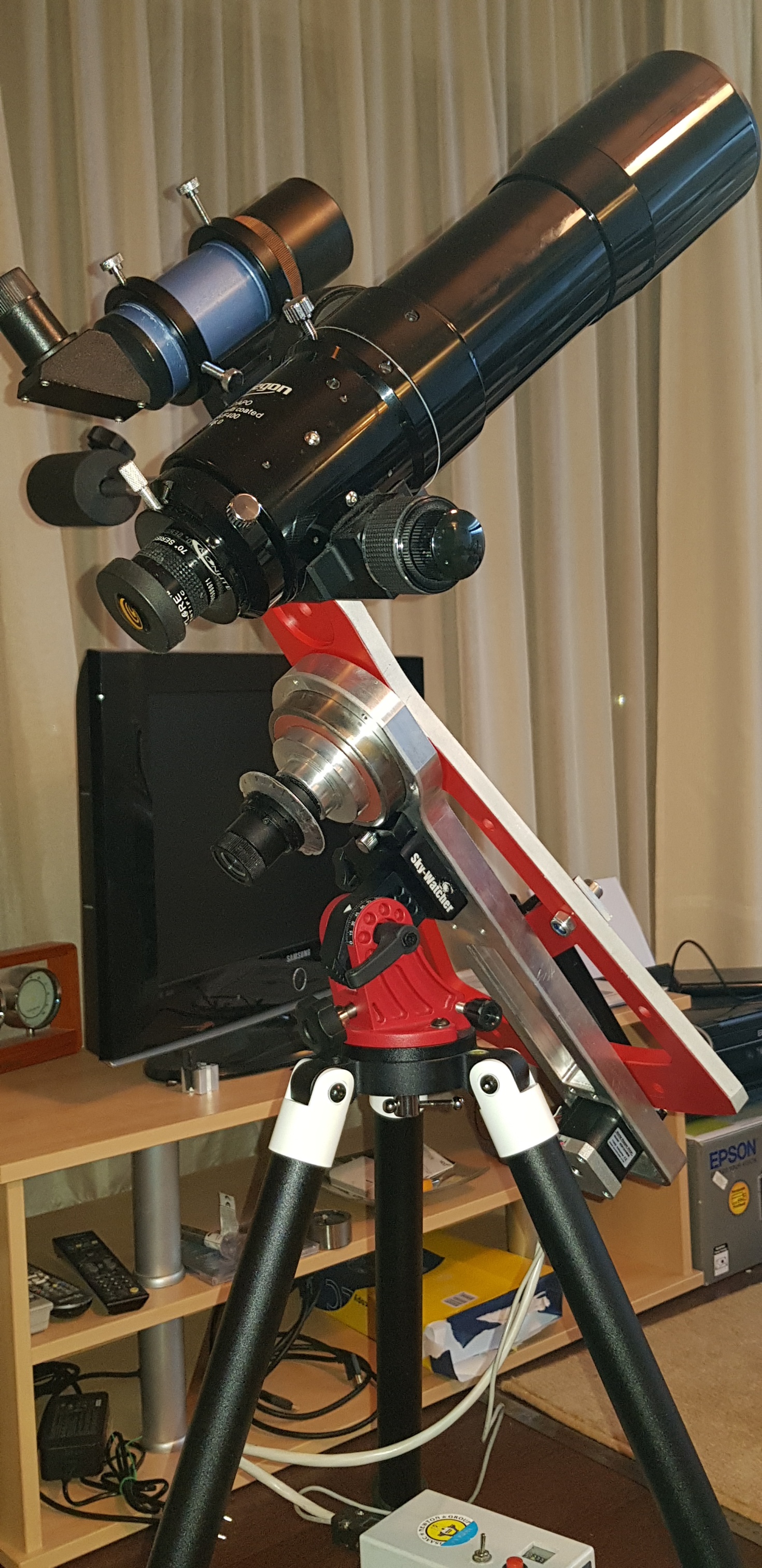

 Descriere:
Montura cu o singura platforma "L" reglabila
 Marime fisier:  1021.24 kb
 Vizualizat:  de 1391 ori




 Descriere:
Montura cu 2 platforme "L" reglabile si o contragreutate
 Marime fisier:  1013.79 kb
 Vizualizat:  de 1391 ori




 Descriere:
Montura cu finderul montat
 Marime fisier:  1.46 MB
 Vizualizat:  de 1391 ori




 Descriere:
Montura cu finderul montat - vedere frontala
 Marime fisier:  917.94 kb
 Vizualizat:  de 1391 ori




_________________
https://astrodata.wordpress.com/
Sus
jimao22
Moderator
Moderator


Data inscrierii: 12 Apr 2010
Mesaje: 2614

Motto: [descopera lumina]

Localitate: Ploiesti

MesajTrimis: 10 Mar 2019 00:18 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Un lucru foarte important de facut era sa stabilesc ce valoare au parametrii din programul de control (ARDUINO) astfel incat viteza de tracking sa fie cea siderala.
Prima data a trebuit sa stabilesc care este viteza actuala si sa determin cu precizie unghiurile importante ale sectorului de cerc pe care se face angrenarea. Pentru asta am folosit un raportor special, recuperat dintr-o fosta uzina devenita intre timp morman de fiare vechi.
Am gasit ca pentru o cursa completa de arc avem 50,6 grade iar unghiul dintre bratele arcului este de 35 de grade. Pe acesta din urma am facut experimentarile in cele ce a urmat.

Plecand de la masura unghiului de 35 de grade, este clar ca in mod sideral cele 35 de grade ar trebui sa fie parcurse in 2 ore si 20 de minute (35/360*24 = 2.3333...). Jumatate din acest unghi (deci pana la centru, la axa de simetrie) ar trebui sa fie parcurs in 1 ora si 10 minute. Primele masuratori mi-au dat ca montura face acel parcurs in 43 minute si 47 secunde. Deci parametrul din program trebuie redus cu un factor de aproximativ 0.625. Valoarea exacta am sa o stabilesc prin experimentari in camp, urmarind o stea. Momentan este suficient pentru o ajustare grosiera.

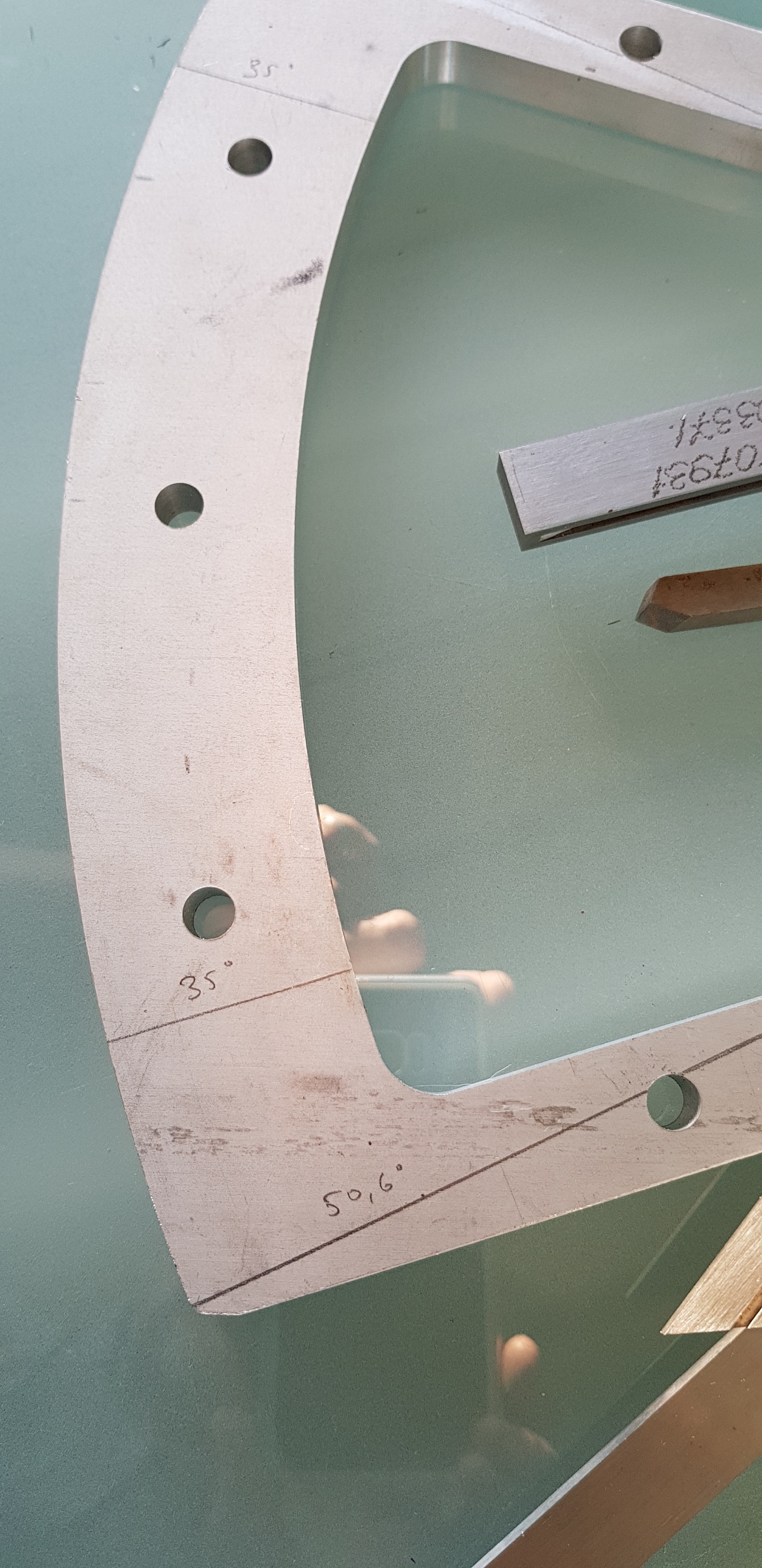

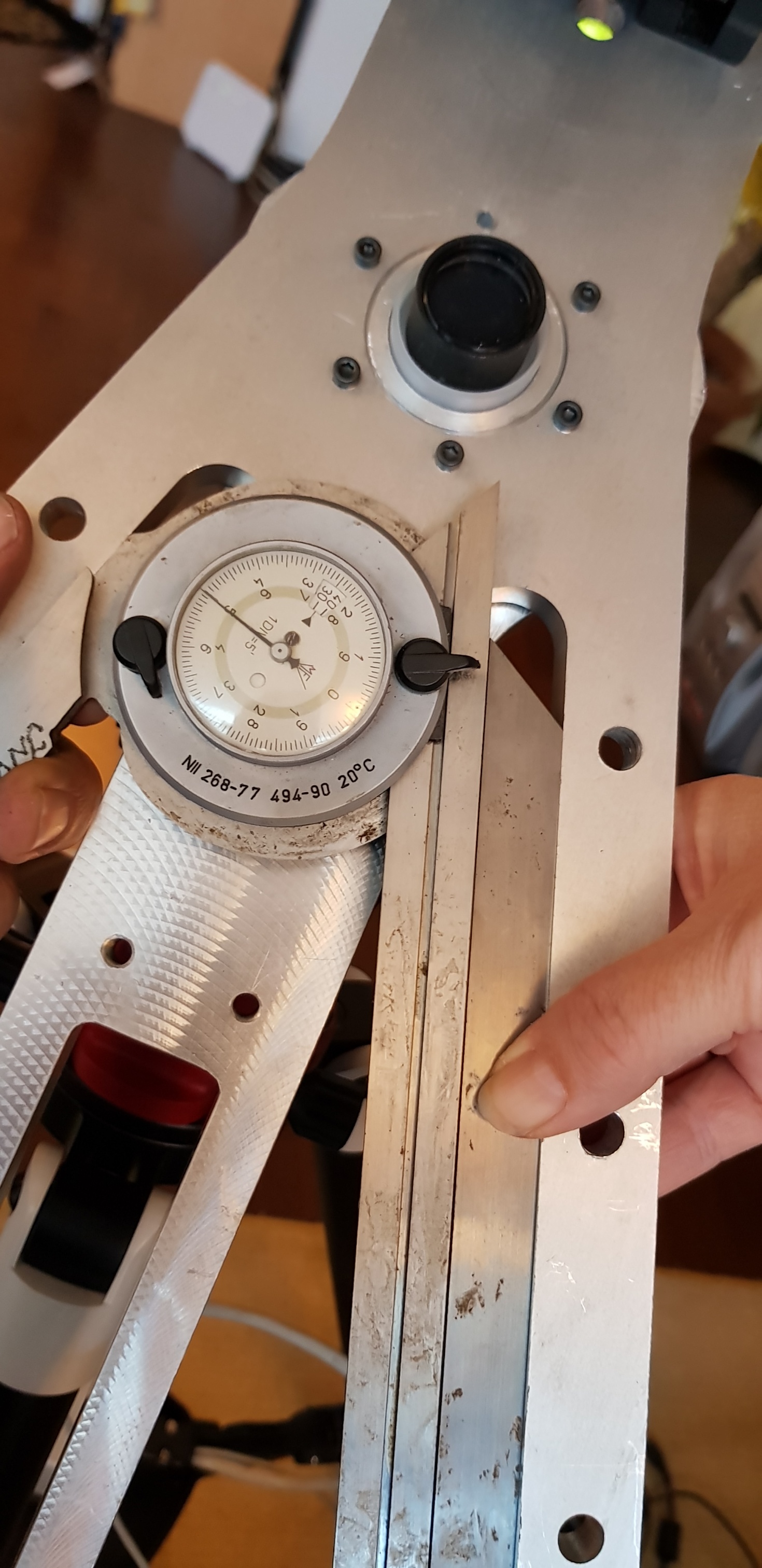

 Descriere:
Masurarea unghiurilor
 Marime fisier:  802.86 kb
 Vizualizat:  de 1383 ori




 Descriere:
Unghiurile masurate
 Marime fisier:  1.31 MB
 Vizualizat:  de 1383 ori




_________________
https://astrodata.wordpress.com/
Sus
jimao22
Moderator
Moderator


Data inscrierii: 12 Apr 2010
Mesaje: 2614

Motto: [descopera lumina]

Localitate: Ploiesti

MesajTrimis: 10 Mar 2019 00:32 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Masuratoarea aceasta mi-a aratat insa si ceva nedorit dar previzibil. Motorul se opintea destul de tare ca sa duca greutatea de la partea superioara. Nu stiu in ce masura acest fapt afecteaza precizia trackingului, dar ca sa evit orice surpriza, am hotarat ca trebuie sa fac ceva ca sa contrabalansez greutatea si dupa axa RA, nu numai dupa DEC cum era acum.

Si fiindca nu folosisem pana acum decat o singura sina de la o platforma de reglaj "L", una fiind disponibila si relativ inutila pana acum, am hotarat sa o folosesc impreuna cu o a doua greutate similara cu cea existenta, pe care sa o comand zilele astea. Modul in care m-am gandit sa fac acest lucru a fost sa folosesc gaurile tehnologice existente deja pe montura impreuna cu sina respectiva, legatura intre aceste elemente facand-o cu o piesa aditionala pe care am uzinat-o azi pe freza.
Desi piesa cea noua permitea orice forma posibila, prelucrarea ei a fost mult mai laborioasa decat ma asteptam.

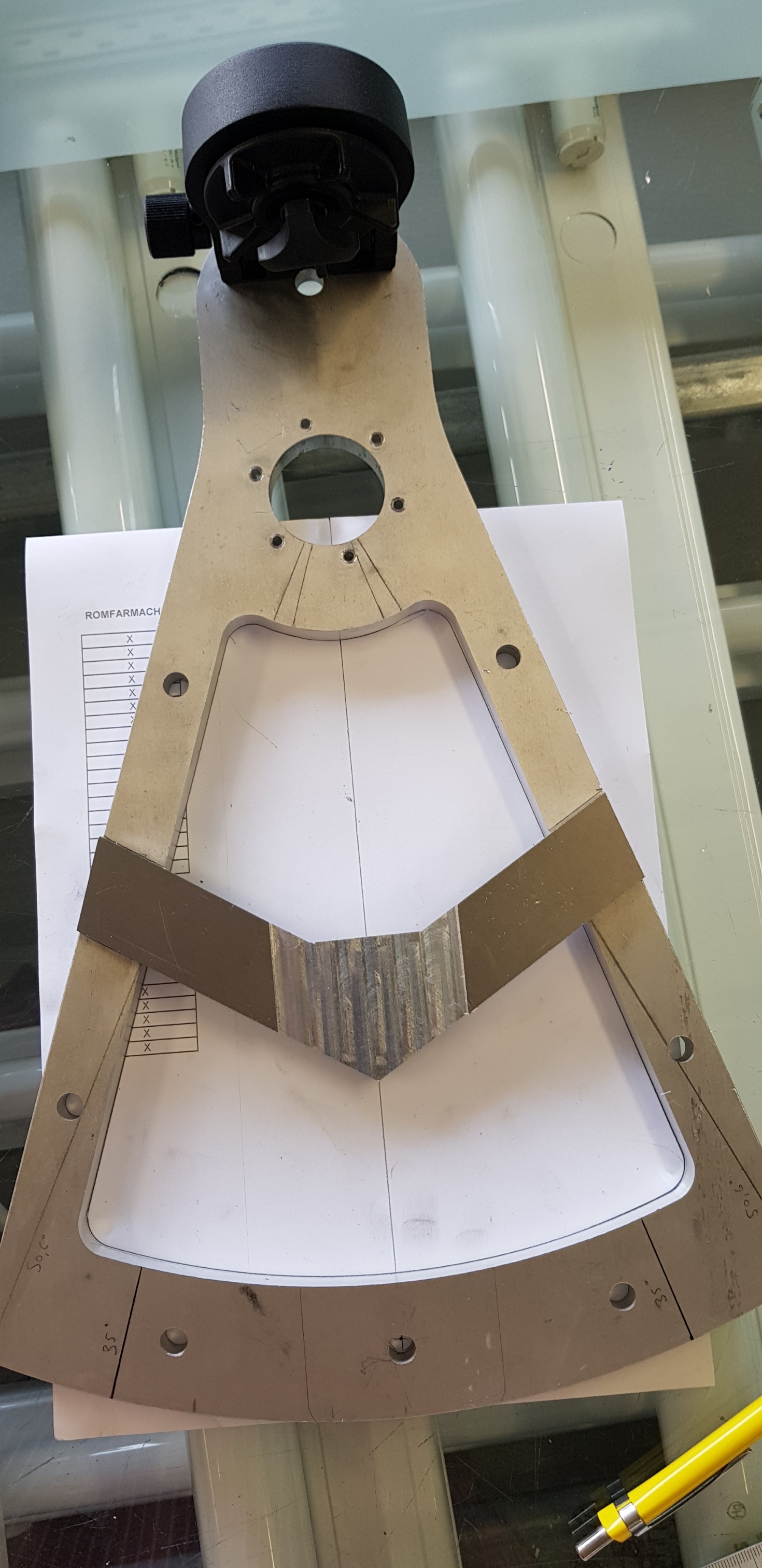

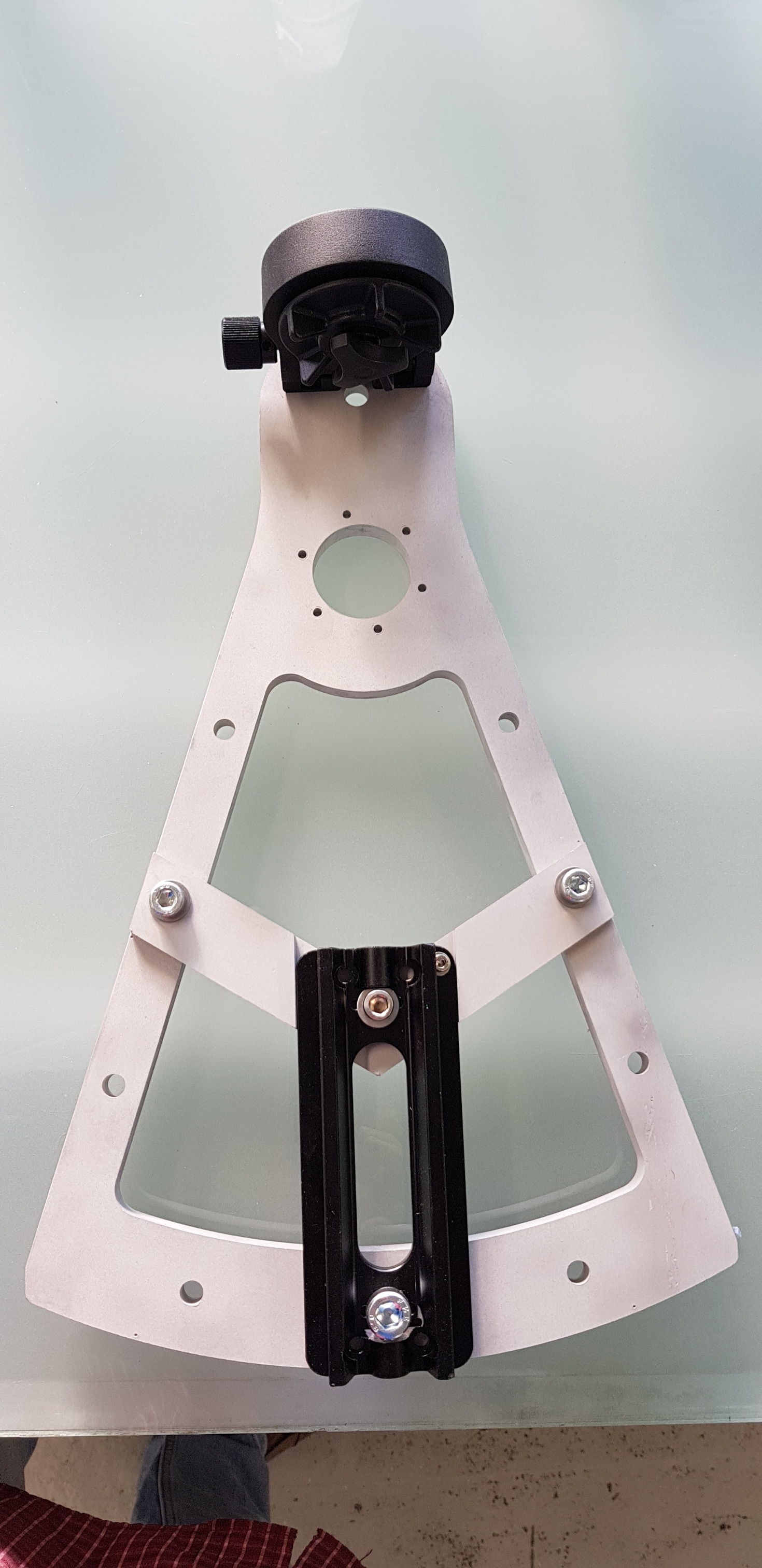

 Descriere:
Piesa de legatura montura-sina cu contragreutate nr. 2
 Marime fisier:  914.01 kb
 Vizualizat:  de 1377 ori

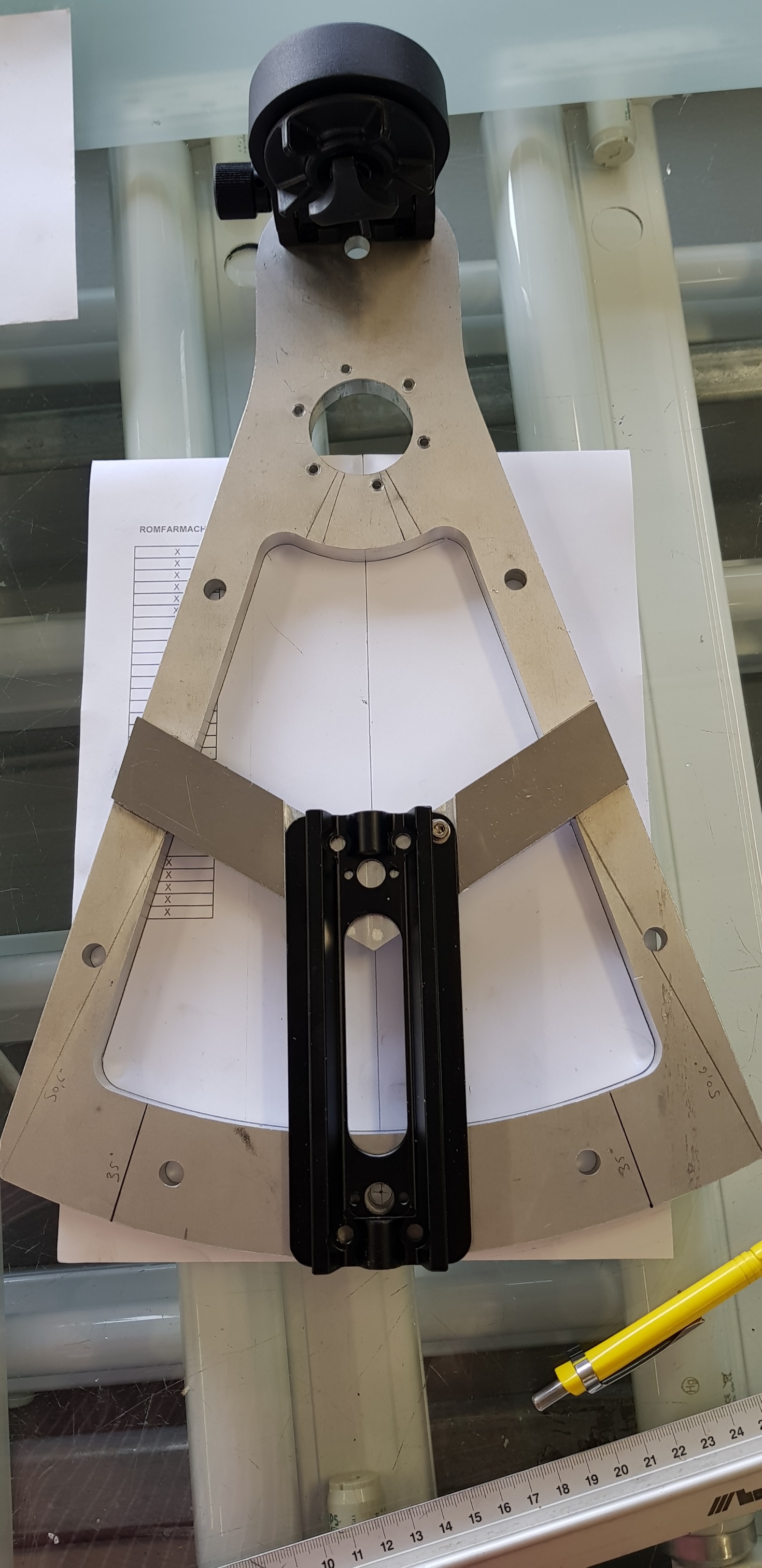

 Descriere:
A aparut si sina in peisaj...
 Marime fisier:  810.21 kb
 Vizualizat:  de 1377 ori




 Descriere:
Montura si piesa noua sablate, pregatite de vopsire
 Marime fisier:  1011.24 kb
 Vizualizat:  de 1377 ori




_________________
https://astrodata.wordpress.com/
Sus
jimao22
Moderator
Moderator


Data inscrierii: 12 Apr 2010
Mesaje: 2614

Motto: [descopera lumina]

Localitate: Ploiesti

MesajTrimis: 10 Mar 2019 00:53 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Si asa am ajuns cu piesele acasa si a ramas ultimul lucru de facut (pentru azi) - si anume - vopsirea.
Am ales o culoare neconventionala, plecand de la faptul ca pana ecuatoriala era rosie. Asa ca am hotarat ca si montura pe fata ei frontala si posterioara sa fie tot rosie. Flancurile le-am lasat argintii si asa vor ramane, pentru un pic de contrast. Produsul trebuie sa arate si bine, nu doar sa fie functional.

In fine, o observatie pentru munca si investitia financiara facuta pana acum: am mari sperante si asteptari de la aceasta montura speciala.
Faptul ca transmisia miscarii este facuta prin frictiune, ca si la vestita Mesu Mount 200 - http://www.mesu-optics.nl/mesu200_en.html - [o montura olandeza extrem de performanta, care la o marime si greutate comparabila cu un EQ8 duce o greutate de 100 kg (!!!)] ma face sa cred ca va fi mult superioara monturii Star Adventurer care este din aceeasi clasa cu ea. Este si ce vreau eu, pentru ca Star Adventurer duce un DSLR, iar montura mea va trebui sa duca o luneta (e adevara, nu foarte mare), o camera CCD (ATIK 460 EX) si eventual un reducator de focala (care este greu si voluminos). Asta in conditiile unei portabilitati foarte mari, montura fiind totusi una grab&go.
De aceea sunt cuprins de o mare efervescenta cu lucrul la aceasta montura si sper ca asteptarile sa nu imi fie inselate.

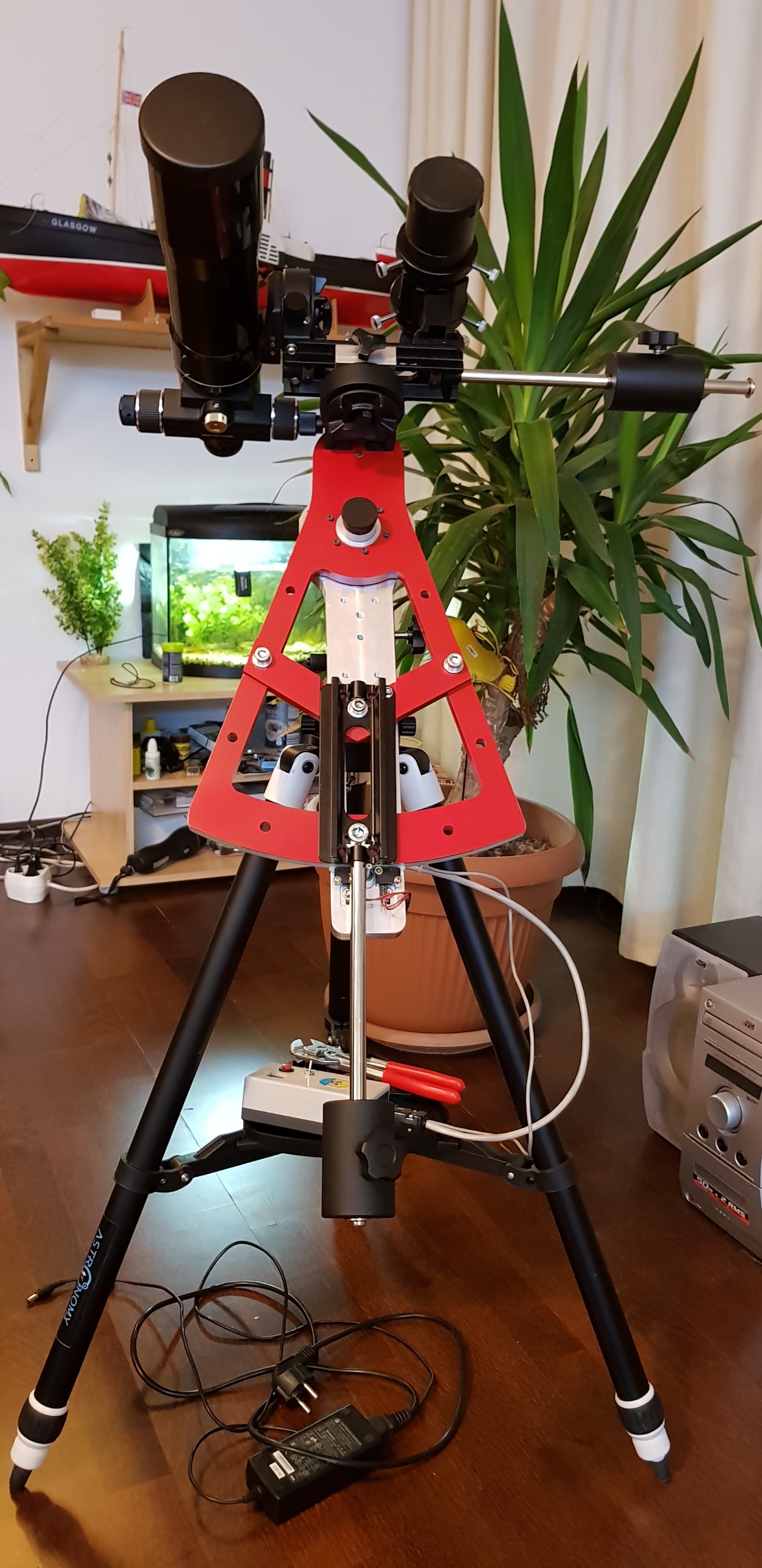

 Descriere:
Montura vopsita, cu greutatea (singura momentan) in partea inferioara
 Marime fisier:  1.05 MB
 Vizualizat:  de 1383 ori




 Descriere:
Detaliu...
 Marime fisier:  969.71 kb
 Vizualizat:  de 1383 ori




 Descriere:
Greutatea pusa inapoi pe axa de declinatie.
 Marime fisier:  901.24 kb
 Vizualizat:  de 1383 ori




 Descriere:
Vedere laterala
 Marime fisier:  1.32 MB
 Vizualizat:  de 1383 ori




 Descriere:
Vedere posterioara
 Marime fisier:  1.38 MB
 Vizualizat:  de 1383 ori




_________________
https://astrodata.wordpress.com/
Sus
StarChild
Membru
Membru


Data inscrierii: 29 Mar 2011
Mesaje: 1408

Motto: tata si sot in primul rand...restul neesentiale... :-)

Localitate: Timisoara

MesajTrimis: 10 Mar 2019 11:25 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Super tare! Felicitari!
Chiar arata f bine, iti tin pumnii sa si functioneze conform asteptarilor.

_________________
PIERDUT FOTON!!! DECLAR NUL !!!
Sus
jimao22
Moderator
Moderator


Data inscrierii: 12 Apr 2010
Mesaje: 2614

Motto: [descopera lumina]

Localitate: Ploiesti

MesajTrimis: 10 Mar 2019 14:37 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Daca nu va functiona conform asteptarilor, stiu catre cine sa ma indrept Laughing
_________________
https://astrodata.wordpress.com/
Sus
jimao22
Moderator
Moderator


Data inscrierii: 12 Apr 2010
Mesaje: 2614

Motto: [descopera lumina]

Localitate: Ploiesti

MesajTrimis: 12 Mar 2019 21:57 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

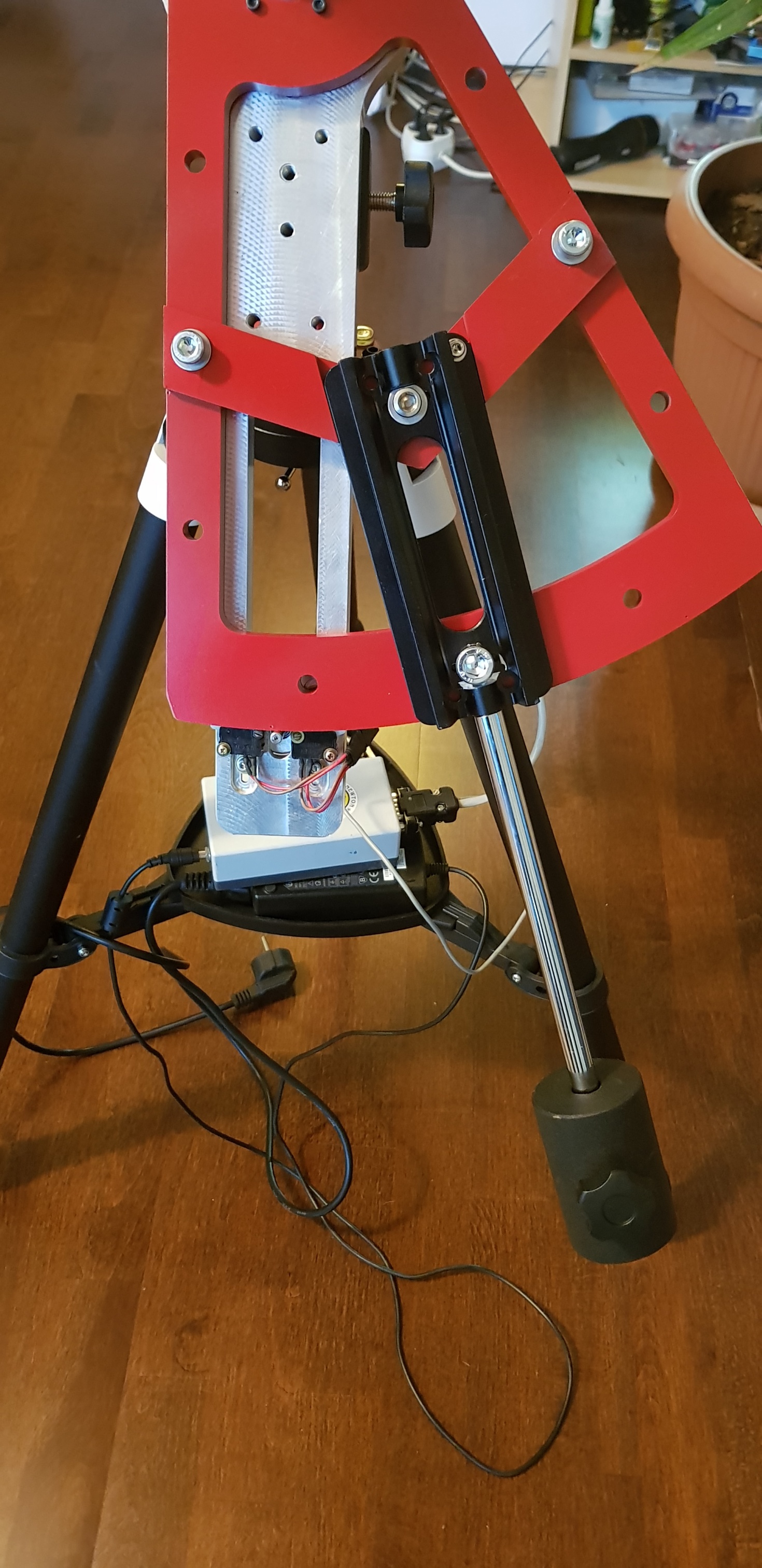

Astazi mi-a sosit greutatea suplimentara de la Telescop Expert. Montura este (pentru moment, in aceasta faza) completa. Asa arata in momentul de fata, complet echilibrata pe ambele axe. Cand am sa ii pun camera si eventual reducatorul de focala, o sa se dezechilibreze iar, dar oricum ce avem acum e mai mult decat nimic si va face viata motorului mult mai usoara.

Am facut si 2 capacele de protectie pentru luneta polara, care era expusa elementelor si sortii prea mult parca. Capacelele sunt din duraluminiu, vopsite negru.

Mai am de rezolvat o problema inainte de a incepe sa fac calibrarile pentru viteza siderala si lunara si sa incep testele. Tija greutatii de jos se intersecteaza cu axul motorului, care iese prea mult in peisaj. Va trebui fie sa tai/polizez axul (1), fie sa il bat usor si sa iasa pe partea opusa a motorului circa 4 mm (2), fie sa fac o placuta de distantare intre motor si suportul de prindere , tot de 4 mm, ca sa dispara axul din traiectoria barei contragreutatii. Inca nu m-am hotarat ce solutie sa adopt.



 Descriere:
Montura cu cele 2 contragreutati instalate.
 Marime fisier:  1001.21 kb
 Vizualizat:  de 1257 ori




 Descriere:
Capacel obiectiv luneta polara
 Marime fisier:  661.91 kb
 Vizualizat:  de 1257 ori




 Descriere:
Capacel ocular luneta polara
 Marime fisier:  733.25 kb
 Vizualizat:  de 1257 ori




 Descriere:
Axul cu pricina !...
 Marime fisier:  754.45 kb
 Vizualizat:  de 1257 ori




_________________
https://astrodata.wordpress.com/
Sus
nobody
Membru
Membru


Data inscrierii: 02 Apr 2010
Mesaje: 4122

Motto: Never ever give up !

Localitate: Nowhere

MesajTrimis: 12 Mar 2019 22:21 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Nu poti monta invers sina care tine bara cu contragreutatea ?
Eu n-as umbla la axul motorului (polizat, batut, presat).

_________________
“If you have no faith in your faith, that is when you will fear science” - Brother Guy Consolmagno
Sus
Erwin
Moderator
Moderator


Data inscrierii: 02 Aug 2008
Mesaje: 7507

Motto: panta rhei

Localitate: Bucuresti

MesajTrimis: 12 Mar 2019 23:08 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Într-adevăr, la presă axul se poate strâmba un pic. Pentru că angrenarea este prin fricțiune nu are voie să se strâmbe sub nicio formă. La roți de curea o mică abatere nu s-ar simți. Dar tăierea cu disc abraziv nu cred că îl va deforma, mai ales dacă faci asta cu grijă, cu dremel-ul și cu motorul învârtindu-se.
_________________
binocluri: 8x22, 7x50, 7x42, 10x50, 10x80, spotting: 10x46, 20x60
refractoare: 60/700, RFT70 F/4, 80/900, RFT 110 F/5.5
reflectoare: MTO-11CA 100/1000, Cass Clasic 8"F/15, dobson newt.158/1240 DH
monturi: piston AZ mount (R), Vixen GP
Sus
nobody
Membru
Membru


Data inscrierii: 02 Apr 2010
Mesaje: 4122

Motto: Never ever give up !

Localitate: Nowhere

MesajTrimis: 13 Mar 2019 01:44 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Ma refeream mai mult la faptul ca daca misti axul, risti sa disloci rulmentii, statorul etc.
Iar la unele motoare, axul are umeri, fiind practic captiv intre rulmenti.

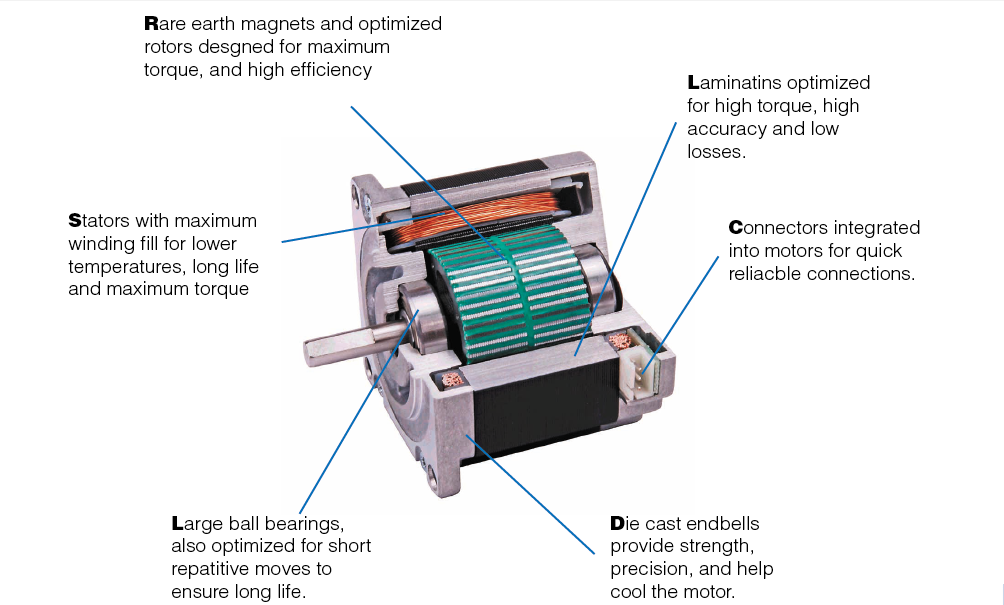

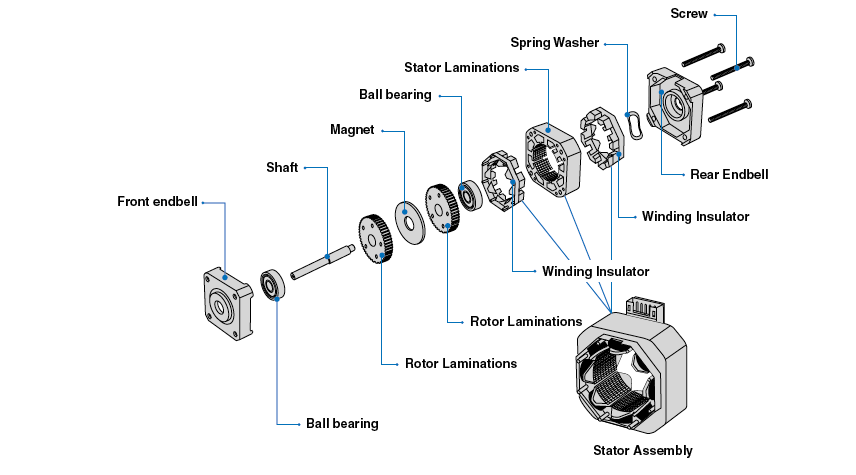

 Descriere:
 Marime fisier:  209.69 kb
 Vizualizat:  de 1236 ori




 Descriere:
 Marime fisier:  65.08 kb
 Vizualizat:  de 1236 ori




_________________
“If you have no faith in your faith, that is when you will fear science” - Brother Guy Consolmagno
Sus
StarChild
Membru
Membru


Data inscrierii: 29 Mar 2011
Mesaje: 1408

Motto: tata si sot in primul rand...restul neesentiale... :-)

Localitate: Timisoara

MesajTrimis: 13 Mar 2019 08:37 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Exista o solutie simpla Mr. Green
Sub L-ul ala de e prinsa contragreutatea bagate niste saibe sau bucse care sa ridice L-ul cu acei 3-5mm necesari.

_________________
PIERDUT FOTON!!! DECLAR NUL !!!
Sus
Afiseaza mesajele pentru a le previzualiza:
Creaza un subiect nou   Raspunde la subiect   DIY / ATM / Reparatii Du-te la pagina Anterioara  1, 2, 3 ... 9, 10, 11, 12  Urmatoare
Download topic
Pagina 10 din 12

Mergi direct la:
Nu puteti crea un subiect nou in acest forum
Nu puteti raspunde in subiectele acestui forum
Nu puteti modifica mesajele proprii din acest forum
Nu puteti sterge mesajele proprii din acest forum
Nu puteti vota in chestionarele din acest forum
Nu puteti atasa fisiere in acest forum
Puteti descarca fisiere in acest forum
© 2015 astronomy.ro
Termeni si conditii generale      Termeni si conditii forum      Contact
