catalin dumitru Membru
Data inscrierii: 22 Iul 2010 Mesaje: 2692
Motto: telescopul scuza mijloacele Localitate: Shatra Neamtz
|
Trimis: 18 Feb 2012 13:15 Download mesaj |
Titlul subiectului: |
|
|
|
Micsorarea sferocromatismului prin impartirea puterii optice pe cele doua lentile crown , pare destul de evidenta.
In schimb , spectrul longitudinal rezidual pare a depasi 0.5 mm. Ce inseamna asta fata de un fraunhofer de aceeasi focala si deschidere , cu acromatizare intermediara ca cea de mai sus ? Am senzatia ca tripletul e acromatizat cam naspa , dupa indicatiile japonezului.
catalin.
|
|
Sus |
|
|
zoth Membru
Data inscrierii: 31 Mar 2006 Mesaje: 5562
Motto: decat ceva prost, mai bine nimic bun ... Localitate: Bucuresti
|
Trimis: 18 Feb 2012 16:36 Download mesaj |
Titlul subiectului: |
|
|
|
Nu, nu, indicatiile japonezului sunt ok, numai ca el a mers pe o acromatizare pentru uz fotografic (C-g).

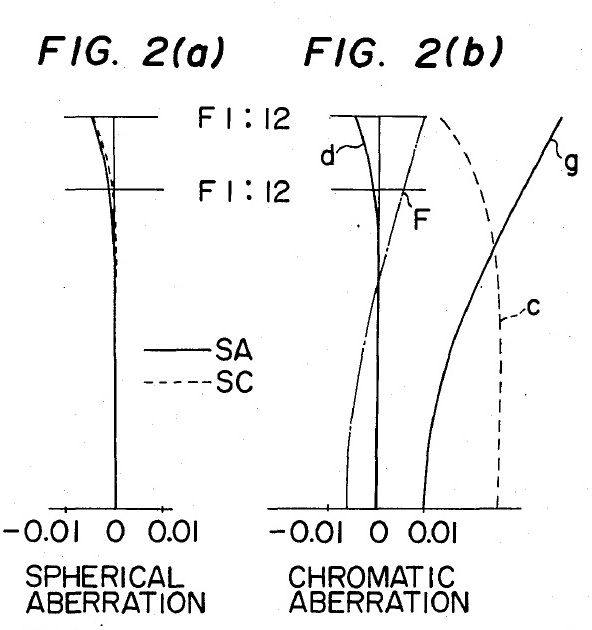

Pun mai jos graficele lui (scalele exprimate in inch).
"Isprava" de mai sus imi apartine si se datoreaza faptului ca am vrut sa impusc doi iepuri dintr-o lovitura, adica sa aduc proiectul concomitent pe sticle Schott (chiar modelate manual) si sa mut si acromatizarea spre modul vizual.
Era normal sa nu iasa Zeiss din prima, proiectul japonezului mai contine ceva clenciuri, dar le vom cauta si le vom gasi daca insistam.
PS. Raspunsul unui instrument cu acromatizare intermediara seamana cu acela al unui instrument acromatizat pentru vizual care a fost diafragmat la o anumita valoare.
A observat cineva "incalzirea" raspunsului unui obiectiv diafragmat???
Vedem acum cine are ochiul bun si spirit de observatie ...
Descriere: |
|
Marime fisier: |
68.46 kb |
Vizualizat: |
de 7469 ori |
|
_________________ Van 8x42ED4; AR80 f15; TS102SD; Vixen NA130 SSWT |
|
Sus |
|
|
catalin dumitru Membru
Data inscrierii: 22 Iul 2010 Mesaje: 2692
Motto: telescopul scuza mijloacele Localitate: Shatra Neamtz
|
Trimis: 18 Feb 2012 20:38 Download mesaj |
Titlul subiectului: |
|
|
|
Gata , m-am prins.
Cat despre efectul de'' incalzire'' al unui obiectiv diafragmat , e normal sa fie asa , nu ?..
Atata timp cat efectul de prisma al unei lentile e mai accentuat catre margini.
Dar efectul poate trece neobservat atunci cand ai de a face cu un obiectiv corectat necorespunzator (pentru aplicatia dorita) la aberatia de sfericitate.
Pe mine m-au uimit rezultatele obtinute prin diafragmarea unor obiective de proiectie , care pentru infinit , ofereau initial imagini oribile. Desigur scaderea luminozitatii nu o mai iau in calcul , e ceva inerent procesului de vignetare .
Cel mai placut, e disparitia blur-ului , de cateva ori fiind tentat sa ma apuc de decuparea fizica a lentilelor pentru a obtine ceva mai fiabil . Ce rost are sa tii o gramada de sticla in jurul aperturii utile.
Nu am facut asta niciodata pentru ca am fost pus mereu in fata altor provocari de natura optica sau nu.
catalin.
|
|
Sus |
|
|
zoth Membru
Data inscrierii: 31 Mar 2006 Mesaje: 5562
Motto: decat ceva prost, mai bine nimic bun ... Localitate: Bucuresti
|
Trimis: 18 Feb 2012 22:52 Download mesaj |
Titlul subiectului: |
|
|
|
Exact Catalin!

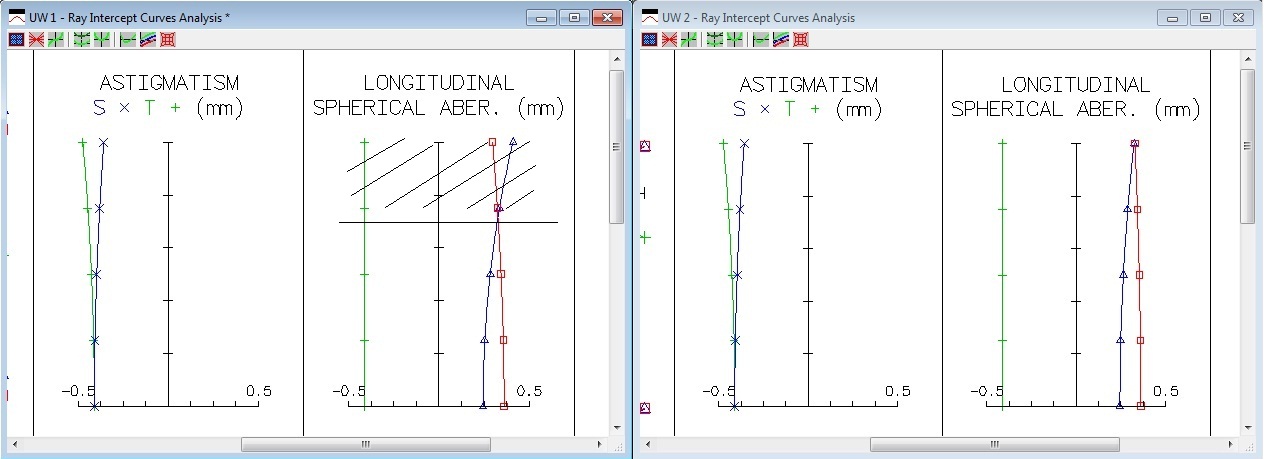

Ca sa inteleaga toata lumea despre ce vorbim, pun mai jos graficul unui obiectiv de 100mm acromatizat "ca la carte" (desenul din stanga) ce cuprinde si zona hasurata.
Prin diafragmarea acestui obiectiv sa zic la o valoare de 70% nu fac altceva decat sa decupez zona superioara a acelui grafic de la inaltimea respectiva (linia orizontala) si sa arunc la gunoi partea hasurata.
Pentru confirmare in imaginea din dreapta este aplicat in soft un stop de apertura la aceeasi valoare.
Asadar prin diafragmare raspunsul cromatic al unui obiectiv se modifica dar nimeni nu s-a plans de asta pana acum, pretentia unei acromatizari stricte pare mai degraba un moft de domnisoara.
Descriere: |
|
Marime fisier: |
112.95 kb |
Vizualizat: |
de 7410 ori |
|
_________________ Van 8x42ED4; AR80 f15; TS102SD; Vixen NA130 SSWT |
|
Sus |
|
|
catalin dumitru Membru
Data inscrierii: 22 Iul 2010 Mesaje: 2692
Motto: telescopul scuza mijloacele Localitate: Shatra Neamtz
|
Trimis: 26 Feb 2012 18:22 Download mesaj |
Titlul subiectului: |
|
|
|
Doua poze facute in graba cu telefonul tinut la ocular.
Tinta , telegondola lui 'Pinalti' , distanta cam 1,2 km , marire in jur de 100x .
Obiectiv , refractor SW 102/500 .
Una din poze e facuta prin fereastra de 50 mm din constructia capacului de la parasolar.
Se observa clar incalzirea raspunsului cromatic la care se referea Zoth mai devreme.
catalin.
Descriere: |
|
Marime fisier: |
82.34 kb |
Vizualizat: |
de 7357 ori |
|
Descriere: |
|
Marime fisier: |
91.13 kb |
Vizualizat: |
de 7357 ori |
|
|
|
Sus |
|
|
zoth Membru
Data inscrierii: 31 Mar 2006 Mesaje: 5562
Motto: decat ceva prost, mai bine nimic bun ... Localitate: Bucuresti
|
Trimis: 26 Feb 2012 21:48 Download mesaj |
Titlul subiectului: |
|
|
|
Multumesc pentru colaborare pe topic
Nu ma asteptam la asa ajutor.
_________________ Van 8x42ED4; AR80 f15; TS102SD; Vixen NA130 SSWT |
|
Sus |
|
|
catalin dumitru Membru
Data inscrierii: 22 Iul 2010 Mesaje: 2692
Motto: telescopul scuza mijloacele Localitate: Shatra Neamtz
|
Trimis: 27 Feb 2012 19:13 Download mesaj |
Titlul subiectului: |
|
|
|
zoth a scris: | Multumesc pentru colaborare pe topic
Nu ma asteptam la asa ajutor. |
Cu placere.
Din pacate , cam subtirel ajutorul meu dar ''asta avem , cu asta defilam''.
Important e ca tu sa nu-ti pierzi elanul si motivatia ,legat de topicurile despre optica refractiva.Eu unul , sunt numai ochi si urechi.
Si nu sunt singurul. Suntem mai multi decat ai putea crede.
catalin.
|
|
Sus |
|
|
nobody Membru
Data inscrierii: 02 Apr 2010 Mesaje: 4838
Motto: Never ever give up ! Localitate: Nowhere
|
Trimis: 27 Feb 2012 20:49 Download mesaj |
Titlul subiectului: |
|
|
|
Te urmarim din umbra
Referitor la grafice, curbele se modifica, chiar daca aproape imperceptibil ochiometric, chiar si la astigmatism.
|
|
Sus |
|
|
zoth Membru
Data inscrierii: 31 Mar 2006 Mesaje: 5562
Motto: decat ceva prost, mai bine nimic bun ... Localitate: Bucuresti
|
Trimis: 28 Feb 2012 22:00 Download mesaj |
Titlul subiectului: |
|
|
|
Da, nobody, apare o modificare si la nivelul astigmatismului dar fara consecinte vizuale.
Pe testul de stea in intra/extra focus putem detecta nivelul astigmatismului cand ducem steaua la marginea campului dar nu vom putea spune ca e mai mic decat in modul nediafragmat.
_________________ Van 8x42ED4; AR80 f15; TS102SD; Vixen NA130 SSWT |
|
Sus |
|
|
zoth Membru
Data inscrierii: 31 Mar 2006 Mesaje: 5562
Motto: decat ceva prost, mai bine nimic bun ... Localitate: Bucuresti
|
Trimis: 08 Iul 2012 17:36 Download mesaj |
Titlul subiectului: |
|
|
|
Referitor la problema ridicata de Catalin Dumitru pe topicul de oculare extreme: scaderea sferocromatismului acromatelor rapide:
Trebuie sa spun ca am avut cateva tentative de acest gen in momentul in care am proiectat corectorul de sfericitate policromatica pentru refractorul meu de 110mm f5,5 al carui obiectiv arata initial o subcorectie severa.
Daca tot eram in postura de a corecta sfericitatea mi-am zis ca nu ar strica sa intervin si la scaderea sferocromatismului. Dupa cateva cautari am obtinut ceva rezultate, scaderea sferocromatismului pana la nivelul unui obiectiv cu aceeasi deschidere si raport focal de 12... 15.
Din pacate rezultatul obtinut si-a cerut tributul lui, introducea in sistem un nivel de coma care era inacceptabil pentru mine asa ca in cele din urma am renuntat.

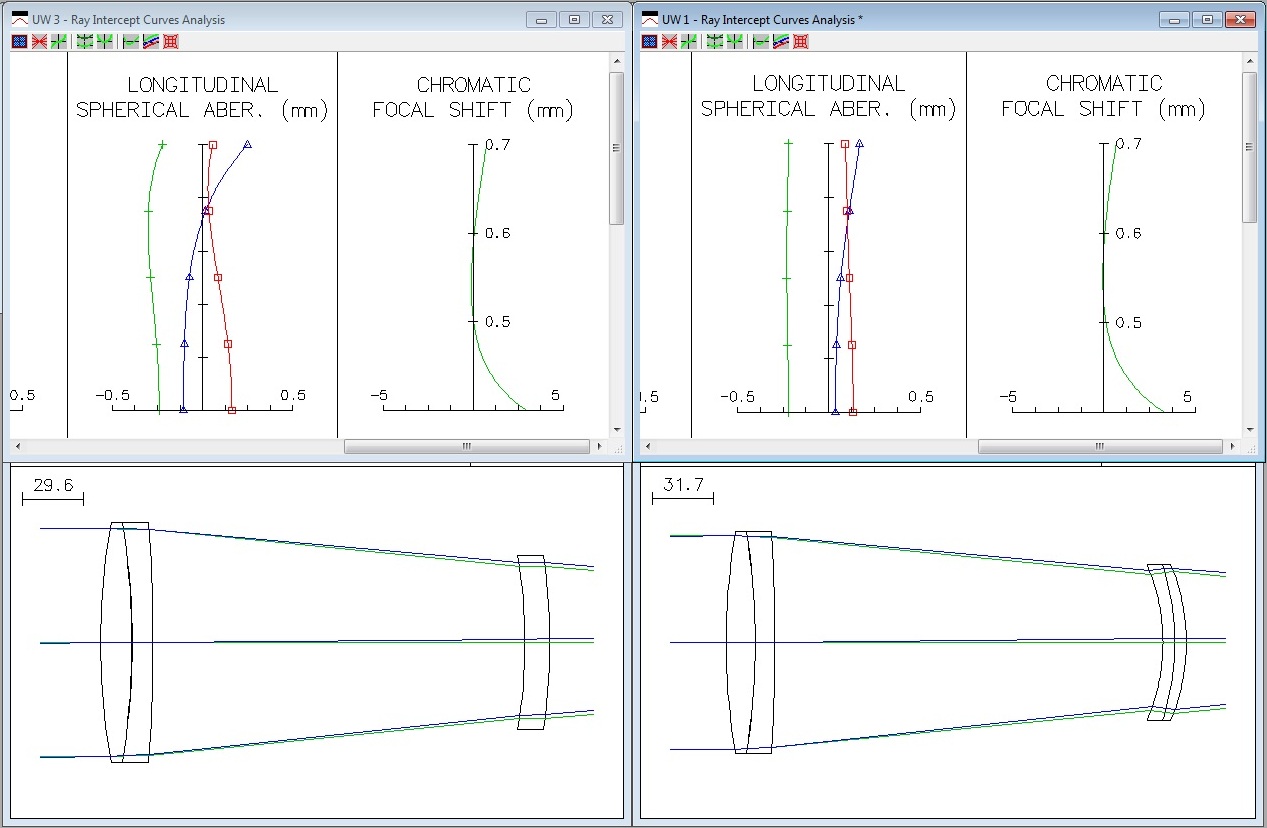

Se poate vedea in imaginea de mai jos pe coloana din stanga raspunsul actual al lunetei iar pe coloana din dreapta presupusul rezultat al corectorului combinat pentru sfericitate policromatica si sferocromatism.
De mentionat ca materialul folosit pentru corectorul de pe coloana din stanga este BK7 iar pentru cel din dreapta tandemul SF6/SF4.
Descriere: |
|
Marime fisier: |
182.78 kb |
Vizualizat: |
de 7092 ori |
|
_________________ Van 8x42ED4; AR80 f15; TS102SD; Vixen NA130 SSWT |
|
Sus |
|
|
tavi 84 Membru
Data inscrierii: 28 Iun 2013 Mesaje: 558
Localitate: Roman
|
Trimis: 05 Iul 2013 15:33 Download mesaj |
Titlul subiectului: |
|
|
|
Citind pe aici topicurile de optica,am inteles ca un obiectiv dublet Littrow,cu R1=R2=R3 poate fi acromatizat,cu sorturi de sticla impuse,doar renuntand la R4 plan insa pentru corectia aberatiei de sfericitate nu mai raman resurse.Desfacand(prin incalzire) un obiectiv lipit de binoclu,am constatat ca nu numai R4 difera de zero(era usor convexa fata posterioara a flintului)dar si R1 difera de R2(crownul avea o convexitate mai pronuntata pe fata externa).In aceste conditii(R1 diferit de R2 si R4 diferit de zero)se poate obtine simultan corectia sfericitatii si acromatizarea sau ce am observat are legatura cu alte "optimizari"?
_________________ Pentax SP 20X60 WP |
|
Sus |
|
|
catalin dumitru Membru
Data inscrierii: 22 Iul 2010 Mesaje: 2692
Motto: telescopul scuza mijloacele Localitate: Shatra Neamtz
|
Trimis: 05 Iul 2013 21:49 Download mesaj |
Titlul subiectului: |
|
|
|
tavi 84 a scris: | Citind pe aici topicurile de optica,am inteles ca un obiectiv dublet Littrow,cu R1=R2=R3 poate fi acromatizat,cu sorturi de sticla impuse,doar renuntand la R4 plan insa pentru corectia aberatiei de sfericitate nu mai raman resurse.Desfacand(prin incalzire) un obiectiv lipit de binoclu,am constatat ca nu numai R4 difera de zero(era usor convexa fata posterioara a flintului)dar si R1 difera de R2(crownul avea o convexitate mai pronuntata pe fata externa).In aceste conditii(R1 diferit de R2 si R4 diferit de zero)se poate obtine simultan corectia sfericitatii si acromatizarea sau ce am observat are legatura cu alte "optimizari"? |
Ceea ce ai dezlipit este de fapt un obiectiv Clairaut.
Din pacate , daca e facut din sticle obisnuite (BK7si F2) va da imagini afectate de coma , destul de deranjanta la focale scurte.
Am putea spune ca designul Clairaut e de fapt un Littrow optimizat .
La Clairaut , crown-ul are convexitatea mai pronuntata pe fata interna.
Asa ca daca nu ai facut o confuzie , nu stiu exact ce ai dezlipit.
Oricum , raspunsul la intrebare , este -'da'.
Alte optimizari , precum curbura campului de exemplu , nu prea au relevanta la asa raporturi focale .
Cu doar doua sorturi de sticla nu poti sa le rezolvi pe toate din doar doua lentile.
_________________ Hai noapte , hai !! |
|
Sus |
|
|
Erwin Moderator
Data inscrierii: 02 Aug 2008 Mesaje: 9507
Motto: panta rhei Localitate: Bucuresti
|
Trimis: 06 Iul 2013 11:42 Download mesaj |
Titlul subiectului: |
|
|
|
Binoclul ce l-am recondiționat recent (urmează colimarea fina) are câmpul curbat, deși focalizează destul de bine pe întreg câmpul, dacă privesc un bloc, casă, liniile paralele apar curbate cu un efect de pernă. Se pare că acest gen de distorsiune este apreciat de cunoscători pentru că indică corecții destul de bune pentru celelalte aberații optice. Într-adevăr, am separat stele duble cu 25-30 secunde de arc cu el și pe cer este invizibilă această distorsiune iar stelele apar punctiforme până la margine.
_________________ bino: 8x22, 7x42, 10x50, 10x80, spotting: 10x46, 20x60
Telescoape RFT70 F/4, 80/900, RFT 110 F/5.5, Meade 90 F/10, ED80 F/6
MTO-11CA 100/1000, Cass Clasic 8"F/15, dobson newt.158/1240 DH, 4"F/4.6
piston AZ mount (R), Vixen GP, minidob |
|
Sus |
|
|
catalin dumitru Membru
Data inscrierii: 22 Iul 2010 Mesaje: 2692
Motto: telescopul scuza mijloacele Localitate: Shatra Neamtz
|
Trimis: 06 Iul 2013 17:37 Download mesaj |
Titlul subiectului: |
|
|
|
Erwin a scris: | Binoclul ce l-am recondiționat recent (urmează colimarea fina) are câmpul curbat, deși focalizează destul de bine pe întreg câmpul, dacă privesc un bloc, casă, liniile paralele apar curbate cu un efect de pernă. Se pare că acest gen de distorsiune este apreciat de cunoscători pentru că indică corecții destul de bune pentru celelalte aberații optice. Într-adevăr, am separat stele duble cu 25-30 secunde de arc cu el și pe cer este invizibilă această distorsiune iar stelele apar punctiforme până la margine. |
Distorsiunea imaginii la nivelul cercului ocular nu este neaparat o consecinta a curburii lui Petzval de la obiectiv.
Aceasta curbura a suprafetei focale a obiectivului duce mai degraba la focalizare zonala si concentrica a suprafetei campului aparent.
Efectul e cu atat mai enervant cu cat ochiul imbatraneste si trage cu ravna spre prezbitism.
La raporturi focale foarte mici , curbura lui Petzval e atat de pronuntata ca nici cel mai adaptabil ochi nu face fata la un ocular Kellner sau chiar Erfle.
Asa ca un binoclu care focalizeaza corect si simultan tot campul aparent , poate fi considerat excelent pentru astro .
Dar asta inseamna fie oculare cu camp mai mic , fie oculare cu camp mare dar cu vreun design exotic , poate chiar negative , vorba lui Zoth.
_________________ Hai noapte , hai !! |
|
Sus |
|
|
tavi 84 Membru
Data inscrierii: 28 Iun 2013 Mesaje: 558
Localitate: Roman
|
Trimis: 07 Iul 2013 13:20 Download mesaj |
Titlul subiectului: |
|
|
|
Am reexaminat elementul crown respectiv,care provenea de la un binoclu EXAKTA 8x40 demontat in urma cu cativa ani(in realitate un 7x35 din pricina vignietarii induse de prisme)si aveti dreptate,urmele de "ciment" optic erau pe fata cu o curbura mai accentuata.Designul optic e deci Clairaut.In ce priveste coma produsa de un asemenea tip de obiectiv,vad ca toate binoclurile uzuale(chiar si cele destul de scumpe,peste 1000 lei)au obiective dublet lipit,cu sticle care nu sunt ED.E coma indusa de obiective mai putin importanta fata de distorsiunile ocularelor sau este ameliorata altfel?
_________________ Pentax SP 20X60 WP |
|
Sus |
|
|
|
|
|
