| Subiectul anterior :: Subiectul urmator |
|
| Autor |
Mesaj |
Catalin Paduraru
Membru
Data inscrierii: 08 Mai 2006
Mesaje: 2258
Localitate: Bucuresti
|
 Trimis: 30 Iun 2006 22:24 Download mesaj |
| Titlul subiectului: |
 |
|
|
Nu Sky, nu mai poti fi pecis dar exista o alta tehnica (neverificata de mine). Si anume: iei bucata de sticla care vrei sa o tai si o lipesti cu smoala de alta bucata de sticla. Si te apuci de taiat. Si cand o sa trebuiasca sa "iesi" pe partea cealalta, fiindca este lipit cu somoala, discul tau o sa ramana pe pozitie si nu o sa se ciobeasca. Dar dupa cum am mai spus nu este verificat de mine.
Ca idee si eu m-am apucat de o oglinda de 150mm pe care vreau sa o fac sperica.
Apropo stie cineva o metoda de argintare?
Numai bine!
|
|
| Sus |
|
 |
sky
Membru
Data inscrierii: 08 Noi 2005
Mesaje: 442
Localitate: Iasi
|
| Trimis: 01 Iul 2006 00:02 Download mesaj |
| Titlul subiectului: |
| |
|
|
| Stiu pe cineva care a argintat o oglinda slefuita de el si la tinut 2 saptamani stratul.de ce? nu stiu nici eu.
|
|
| Sus |
|
|
Catalin Paduraru
Membru
Data inscrierii: 08 Mai 2006
Mesaje: 2258
Localitate: Bucuresti
|
| Trimis: 01 Iul 2006 00:29 Download mesaj |
| Titlul subiectului: |
| |
|
|
Pai depinde de conditiile de argintare, adica trebuiec urmati niste pasi urmati cu strictete. Si din cate stiu acolo se face diferenta. Si normal, din cate am citit un strat de argint ar trebui sa dureze cam 1 an, pana la urmatoare argintare.
Acum mai mult decat procesul in sine imi lipsesc substantele chimice din care se fac solutiile. Fiindca am gasit niste pagini de net cu retete cu tot si explica foarte frumos cum se face argintarea dar nu stiu de unde se poate cumpara substante chimice.
Numai bine!
|
|
| Sus |
|
|
sky
Membru
Data inscrierii: 08 Noi 2005
Mesaje: 442
Localitate: Iasi
|
| Trimis: 01 Iul 2006 00:46 Download mesaj |
| Titlul subiectului: |
| |
|
|
Posteaza si tu cateva retete si poate te putem ajuta cu ceva. mai stii, poate ma apuc de slefuit si eu sticla, nu mi-ar strica o oglinda de 178 mm
|
|
| Sus |
|
|
Catalin Paduraru
Membru
Data inscrierii: 08 Mai 2006
Mesaje: 2258
Localitate: Bucuresti
|
|
| Sus |
|
|
Stanescu Octavian
Moderator
Data inscrierii: 02 Apr 2006
Mesaje: 3549
Localitate: Timisoara
|
| Trimis: 01 Iul 2006 01:49 Download mesaj |
| Titlul subiectului: |
| |
|
|
| sky a scris: | | Stiu pe cineva care a argintat o oglinda slefuita de el si la tinut 2 saptamani stratul.de ce? nu stiu nici eu. |
Argintarea nu se mai foloseste tocmai pentru ca nu tine
decit citeva luni, daca se respecta procedura si puritatea substantelor.
Aluminizarea poate tine si 5-6 ani daca este protejata cu strat dur de SIO,
AL2 O3 desigur ideala este acoperirea "inteligenta" cu 2-6 straturi de perechi MgF2,CeO2 ce duce Aluminizarea la reflexie de 99%.
Dar majoritatea avem doar 90-92% la aluminiu protejat.
In privinta taieri sticlei nu exista mari probleme.
nu se sparge la iesire sau micile ciobituri din margine dispar la slefuirea
de 45 x 3-4mm care este obligatorie.
Dispozitivul de taiere se poate imagina ca o cratita intoarsa
la care se ataseaza pe fund un latet (parchet lung) care va fi actionat cu mina cu rotire 60-90deg
Este necesara si rotirea corpului in jurul punctului de lucru.
Punctul de lucru poate fi : un butoi cu nisip, o masa metalica grea sau prinsa de podea.
Este necesara si o placa de lemn de ghidare in care "teava " noastra
se roteste pe sticla in acelas loc muscind incet prin intermediul abrazivului
umed care trebuie la 5-10 min inlocuit .
Am taiat in acest mod multa sticla cea mai mare avind grosime de 70mm si diametru de 385mm in 15 ore cumulate.
Taiere este cea mai simpla operatie din constructia unei oglinzi.
Aveti nevoie ulterior de : sferometru ( am construit din comparator de 0.01mm pus pe inel sau trei picioare) , microscop cu reticul etalonat pt
masurarea abrazivilor si a rugozitati oglinzii pentru a face corect trecerea
spre abrazivul mai fin ,ultimul asjungind la 2-3Microni la fel si rugozitztea
sticlei inainte de polisarea cu OX de Ceriu sau combinati diverse de Polirit.
Drumul e lung nemai vorbind si de dispozitivele de control Foucault, Ronchi, sau testul prin autocolimare (NUL Test) care dubleaza puterea de
masura.
Cu perseverenta se poate invata in 2-3 ani .Eu am deja 20 de ani de practica.
Pentru amanunte puteti suna la 0722469099
|
|
| Sus |
|
|
Catalin Paduraru
Membru
Data inscrierii: 08 Mai 2006
Mesaje: 2258
Localitate: Bucuresti
|
| Trimis: 01 Iul 2006 09:53 Download mesaj |
| Titlul subiectului: |
| |
|
|
Octavian, la ce se foloseste sferometrul? Si daca nu avem microscop cum putem inlocui metoda de masurare a abrazivilor? Si cum se face testul NUL (vreo pagina web care explica asta, sti?).
Numai bine!
|
|
| Sus |
|
|
tamasflex
Membru
Data inscrierii: 16 Iun 2006
Mesaje: 289
Localitate: Tg-Mures
|
| Trimis: 01 Iul 2006 10:00 Download mesaj |
| Titlul subiectului: |
| |
|
|
| Dl. Stanescu, ne bucuram ca putem saluta printre noi un om cu practica. Din scrisele dvs. reiasa ca executia oglinzilor pentru dumneavoastra nu este o problema. Va rog sa postati citeva poze din realizarile (referinte)dvs. inclusiv si aparatele de masura pe care le folositi sa mai invatam si noi. Membri forumului cind in cind posteaza cite o fotografie cu realizarile lor. Dupa cum observatii topicul a inceput sa prinda viata si sint oameni care ar vrea sa slefuieasca. Ne avind practica in acest sens asteptam din partea dvs. orice idee practica.
|
|
| Sus |
|
|
tamasflex
Membru
Data inscrierii: 16 Iun 2006
Mesaje: 289
Localitate: Tg-Mures
|
| Trimis: 01 Iul 2006 10:18 Download mesaj |
| Titlul subiectului: |
| |
|
|
| sarpe a scris: | Octavian, la ce se foloseste sferometrul? Si daca nu avem microscop cum putem inlocui metoda de masurare a abrazivilor? Si cum se face testul NUL (vreo pagina web care explica asta, sti?).
Numai bine! |
In cartea "Tehnologia prelucrarii pieselor optice" doua volume ,aparut in 1977. in care este scris toata tehnologia de masurare . Dute la bibliotaca municitiala ca o gasesti. Este cel mai indicat lucru sa studiezii niste carti tehnice - mai largeasti si tu unghiul de vedere.
Cu intrebarile nu ajungi departe ca rar gasesti un om care sati scrie detaliat lucrurile(necesta mult timp).
Personal te as ajuta dar nu scriu bine in limba romina si tot caut cuvintele tehnice.
De aceea tot sfatuiesc sa cititii cartile. Ai vazut ca mai fac cite un desen la topicul "Home Made Optics - Lunete si alte sisteme optice" .
Poate ca am sa fac si cu autocolimatia pina la urma. Dar im ia mult timp
pina ce fac desenul.
PS. Sferometrul este cel mai siplu aparat de a masura raza da curbura a supratetelor optice (masori sageata curbei). Este alcatuit dint-run ceas comparator cu doua - trei picioare la distante bine determinat (sferometru de contact). Odata masurat sageata curbei se poate calcula raza suprafetei. Unele sferometre (scala lui)sint divizare direct in valoarea de raza .
Si tu poti sa faci dint-run ceas comparator folosit in industrie (freze , strung etc.). Am sa postz poza unui sferometru saptamina viitoare.
Si acuma as putea dar intrarea USB al calculatorului e stricat si nu pot sa descarc pozele. Gasesc o solutie. Mai sint si sferometre cu autocolimatie care nu vine in contact cu suprafata suprafetelor optice.
Ultima modificare efectuata tamasflex la 01 Iul 2006 12:21, modificat de 3 ori in total |
|
| Sus |
|
|
Catalin Paduraru
Membru
Data inscrierii: 08 Mai 2006
Mesaje: 2258
Localitate: Bucuresti
|
| Trimis: 01 Iul 2006 10:27 Download mesaj |
| Titlul subiectului: |
| |
|
|
Da, as citi cu placere daca as avea de unde  Momentan nu sunt in tara si nu am acces la carti in limba romana unde sunt (pentru mult timp), mai ales de optica. De asta intreb. Si ce rost are sa stiu daca nu impartasesc? Da, pentru mine este "profitabil" dar pentru ca sunt pe un forum public am de gand sa imi impartasesc cunostintele in limita timpului disponibil.
Numai bine!
|
|
| Sus |
|
|
tamasflex
Membru
Data inscrierii: 16 Iun 2006
Mesaje: 289
Localitate: Tg-Mures
|
| Trimis: 01 Iul 2006 12:20 Download mesaj |
| Titlul subiectului: Sferometru |
| |
|
|

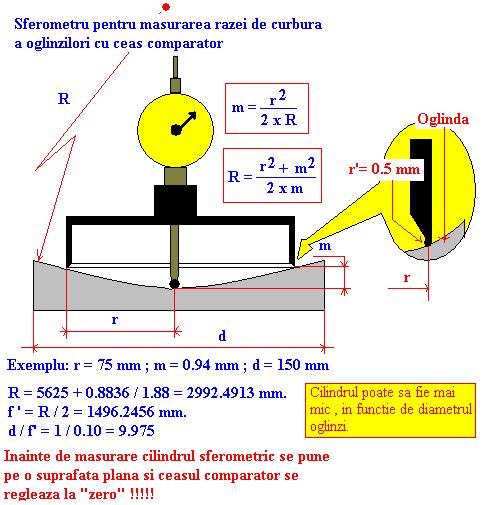

Este un aparat de masura foarte simpla pe care se poate realiza si in varianta "Home Made".
| Descriere: |
| Sferometru simplu. Bun pentru masurarea rapida a curburii suprafetelor optice. |
|
| Marime fisier: |
51.6 kb |
| Vizualizat: |
de 17084 ori |
|
Ultima modificare efectuata de catre tamasflex la 01 Iul 2006 14:19, modificat de 1 data in total |
|
| Sus |
|
|
sky
Membru
Data inscrierii: 08 Noi 2005
Mesaje: 442
Localitate: Iasi
|
| Trimis: 01 Iul 2006 13:07 Download mesaj |
| Titlul subiectului: |
| |
|
|
| Suprafata perfect plana??? Pai de unde asa ceva?? Ceva idei?
|
|
| Sus |
|
|
HoO_Germany
Membru
Data inscrierii: 13 Mar 2006
Mesaje: 1260
Localitate: Heinsberg / Germany
|
| Trimis: 01 Iul 2006 13:14 Download mesaj |
| Titlul subiectului: |
| |
|
|
| sky a scris: | | Suprafata perfect plana??? Pai de unde asa ceva?? Ceva idei? |
o oglinda din baie, sau o masa de geam, sau o placa de marmora, unde nu sint gauri .... si asa mai departe
_________________
CS Robert
House of Optics Germany
www.hoo-germany.de / info(@)hoo-germany.de
Tel.: +49 2452 976144 |
|
| Sus |
|
|
tamasflex
Membru
Data inscrierii: 16 Iun 2006
Mesaje: 289
Localitate: Tg-Mures
|
| Trimis: 01 Iul 2006 13:52 Download mesaj |
| Titlul subiectului: |
| |
|
|
| sky a scris: | | Suprafata perfect plana??? Pai de unde asa ceva?? Ceva idei? |
Am scris "plana". Ceva care sa fie plan (dar vad ca ai primit niste idei). Masurarea cu sferomertru in fabrici de optica se folosesc pentru masurare rapida. Pentru ei sferometrul mecanic nu are o precizie buna. La unele suprafete optice raza trebuie sa fie +/- 0.001 mm. Pentru amatorii merge ca daca in loc de R =3000 mm masori R = 3000.1mm nu deranjeaza, se modifica putin distanta focala a oglinzi.
|
|
| Sus |
|
|
Catalin Paduraru
Membru
Data inscrierii: 08 Mai 2006
Mesaje: 2258
Localitate: Bucuresti
|
| Trimis: 01 Iul 2006 15:30 Download mesaj |
| Titlul subiectului: |
| |
|
|
Dl. Tamas sa inteleg, din desen, ca R=raza de curbura a oglinzii si f' distanta focala? Si diametrul sferometrului poate fi si mai mic decat diametrul oglinzii masurate? Adica pentru o oglinda de 150mm diametru se poate folosi un sferometru cu diametrul suportului de 100mm, de exemplu.
Numai bine!
|
|
| Sus |
|
|
|
