Subiectul anterior :: Subiectul urmator |
|
Autor |
Mesaj |
Doru Dragan Membru
Data inscrierii: 02 Mar 2006 Mesaje: 4414
Motto: PER ASPERA AD ASTRA Localitate: Timisoara
|
Trimis: 14 Dec 2007 16:33 Download mesaj |
Titlul subiectului: |
|
|
|
Incearca Huygens sau Ramsden Prietenii stiu de ce
|
|
Sus |
|
|
Tavi F. Membru
Data inscrierii: 05 Noi 2006 Mesaje: 988
Localitate: Craiova
|
Trimis: 14 Dec 2007 20:55 Download mesaj |
Titlul subiectului: |
|
|
|
Uite si un link, unde poti gasi tot felul de componente/ansambluri optice, inclusiv obiective acromate pt. binocluri si lentile bune de facut oculare:
http://www.surplusshed.com/pages/category/lenses_1.html
Grupurile de lentile alipite mai vechi, e posibil sa aiba probleme cu stratul de balsam de Canada, dar nu e asta un sfirsit, oricum se si specifica in descriere.
|
|
Sus |
|
|
Andi Membru
Data inscrierii: 10 Oct 2007 Mesaje: 1276
|
Trimis: 14 Dec 2007 21:39 Download mesaj |
Titlul subiectului: |
|
|
|
Eu am probleme cu stratul de balsam de Canada la un obiectiv de lunetă compus din două lentile acolate; s-a fisurat în multe locuri. Există vreun remediu?
|
|
Sus |
|
|
tamasflex Membru
Data inscrierii: 16 Iun 2006 Mesaje: 289
Localitate: Tg-Mures
|
Trimis: 14 Dec 2007 21:51 Download mesaj |
Titlul subiectului: |
|
|
|
Andi a scris: | Eu am probleme cu stratul de balsam de Canada la un obiectiv de lunetă compus din două lentile acolate; s-a fisurat în multe locuri. Există vreun remediu? |
Da desfaci si relipest. Balsamul de Kanada gasesti la firma Merck.
Dar iti propun sa nu te bagi daca nu ai mai facut. Mai bine dute la IOR si acolo iti face in conditi optime.
Pentru a centra cele doua lentile desfacute ar tebuie sa ai un asa numit aparat de centrat. De fapt este un sistem optic simplu.
|
|
Sus |
|
|
tamasflex Membru
Data inscrierii: 16 Iun 2006 Mesaje: 289
Localitate: Tg-Mures
|
Trimis: 15 Dec 2007 14:56 Download mesaj |
Titlul subiectului: AcroOcular_Home Made |
|
|
|
Semi detaliat referitor la ocularul acromatic.
Nu mam antrenat in calcule detaliate si nici nu este necesar sa vin cu formule elegante complexe de a determina punctele cardinale a ocularului.
Principalul este sa avem lentilele si daterminarea distantei focale.
Chiar daca in final nu iasa distanta focala calculata nu este o problema ca data trecuta am dat o metoda cu care se poate determina exact distanta focala a oculalelor "Home Made".
Exista si alte metode mai simple.
Descriere: |
|
Marime fisier: |
137.32 kb |
Vizualizat: |
de 18125 ori |
|
Ultima modificare efectuata de catre tamasflex la 20 Dec 2007 15:36, modificat de 1 data in total |
|
Sus |
|
|
tamasflex Membru
Data inscrierii: 16 Iun 2006 Mesaje: 289
Localitate: Tg-Mures
|
Trimis: 16 Dec 2007 01:17 Download mesaj |
Titlul subiectului: |
|
|
|

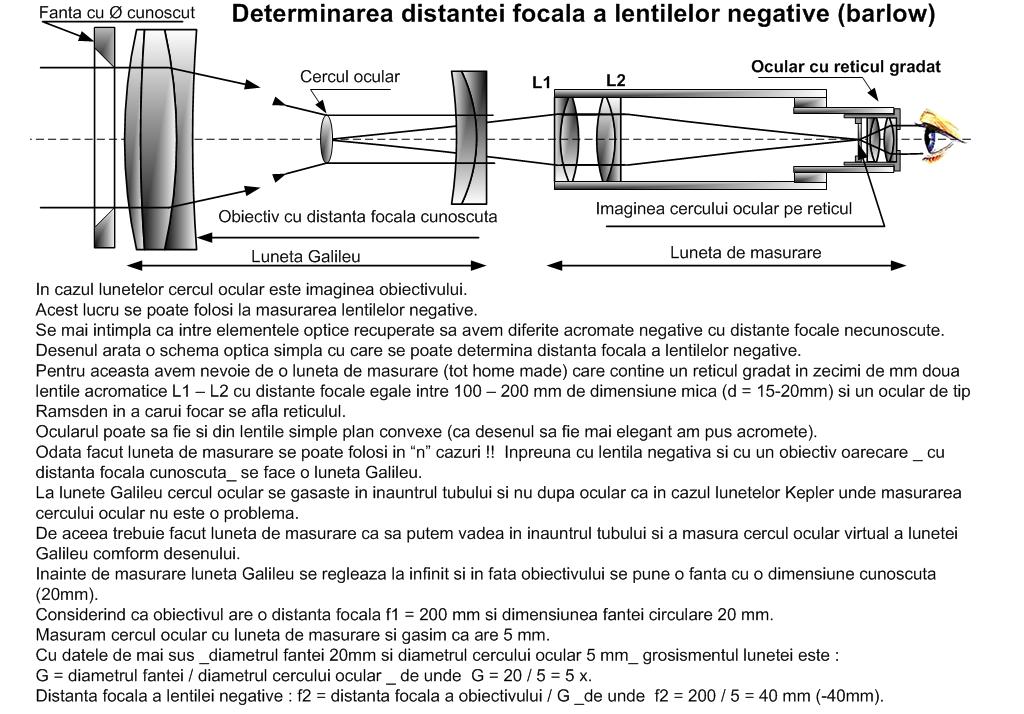

Masurarea distantei focale a lentilelor negative.
Descriere: |
|
Marime fisier: |
162.91 kb |
Vizualizat: |
de 18638 ori |
|
|
|
Sus |
|
|
CRISTIAN Membru
Data inscrierii: 05 Dec 2007 Mesaje: 35
Motto: Desertaciunea desertaciunilor, toate sunt desertaciuni Localitate: Bucuresti
|
Trimis: 16 Dec 2007 14:01 Download mesaj |
Titlul subiectului: |
|
|
|
Am vazut ca exista o formula ptr calcularea distantei focale a lentilei, care implica distanta de la lentila la obiect si dist de la lentila la imaginea formata. Pot calcula acasa in moduk acesta ? Adica sa pun o lentila, un obiect la o distanta determinata de lentila si sa calculez dist fcala sau nu merge in casa ? Ca mie mi se pare cea mai usoara modalitate de a calcula distanta focala a unei lentile. nu stiu cat este de exacta.
|
|
Sus |
|
|
tamasflex Membru
Data inscrierii: 16 Iun 2006 Mesaje: 289
Localitate: Tg-Mures
|
Trimis: 16 Dec 2007 14:15 Download mesaj |
Titlul subiectului: |
|
|
|
CRISTIAN a scris: | Am vazut ca exista o formula ptr calcularea distantei focale a lentilei, care implica distanta de la lentila la obiect si dist de la lentila la imaginea formata. Pot calcula acasa in moduk acesta ? Adica sa pun o lentila, un obiect la o distanta determinata de lentila si sa calculez dist fcala sau nu merge in casa ? Ca mie mi se pare cea mai usoara modalitate de a calcula distanta focala a unei lentile. nu stiu cat este de exacta. |
Cred ca am inteles ce vrei s azici. Adica vrei sa sti calculele distantelor - lentila obiect_ lentila imagine si marimea lui la un obiectiv s-au lentila la care cunosti distanta focala.
Se poate si invers cind vrei sa afli distanta focala a obiectivului dar practic lucrez cu lentile gata facute.
Daca e asa e simplu
|
|
Sus |
|
|
Andi Membru
Data inscrierii: 10 Oct 2007 Mesaje: 1276
|
Trimis: 16 Dec 2007 14:48 Download mesaj |
Titlul subiectului: |
|
|
|

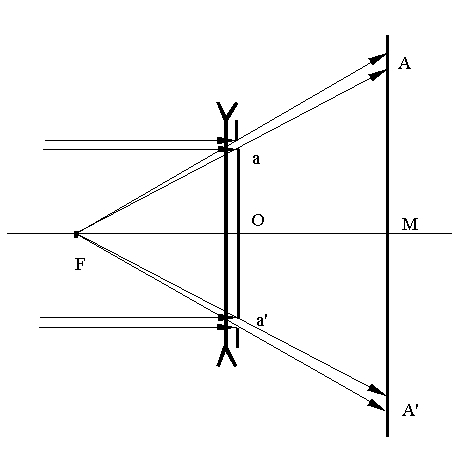

O metodă practică rapidă pentru aflarea distanței focale a unei lentile divergente este următoarea: se acoperă una din fețele lentilei cu un disc din hârtie ( neagră ) de diametrul lentilei și având două mici orificii simetric așezate față de un diametru ( două înțepături de ac ). Se îndreaptă lentila spre o fereastră ( afară trebuie să fie zi! ) având discul perforat în spatele ei. Cele două fascicule divergente se proiectează pe un ecran care are două semne făcute la o distanță dublă față de cele de pe discul din spatele lentilei. Se modifică distanța dintre ansamblul lentilă-disc perforat și ecran astfel încât cele două imagini luminoase să se suprapună cu semnele de pe ecran. În acel moment distanța focală a lentilei divergente este egală cu distanța dintre lentilă și ecran.
Descriere: |
|
Marime fisier: |
33.35 kb |
Vizualizat: |
de 18564 ori |
|
|
|
Sus |
|
|
CRISTIAN Membru
Data inscrierii: 05 Dec 2007 Mesaje: 35
Motto: Desertaciunea desertaciunilor, toate sunt desertaciuni Localitate: Bucuresti
|
Trimis: 16 Dec 2007 15:22 Download mesaj |
Titlul subiectului: |
|
|
|
Multumesc Andi. Este o idee foarte interesanta. Insa pot aplica ceea ce ai spus si ptr o lentila convexa (convergenta) sau una compusa din 2 lentile lipite? Ca mie mi se pare ca ar trebui sa mearga. Cand zic asta ma gandesc la felul in care se formeaza imaginea intr-o lentila convergenta.
|
|
Sus |
|
|
Andi Membru
Data inscrierii: 10 Oct 2007 Mesaje: 1276
|
Trimis: 16 Dec 2007 17:14 Download mesaj |
Titlul subiectului: |
|
|
|
Pentru o lentilă convergentă este suficient de focalizat Soarele pe un ecran sau se poate proiecta pe un ecran, în cameră, prin fereastră, un peisaj îndepărtat. În momentul clarității imaginii, distanța lentilă-ecran este distanța focală.
|
|
Sus |
|
|
raduM Membru
Data inscrierii: 13 Noi 2006 Mesaje: 1159
Motto: File not found. Nobody leaves the room! Localitate: Romania
|
Trimis: 16 Dec 2007 19:09 Download mesaj |
Titlul subiectului: |
|
|
|
Citat: | O metodă practică rapidă pentru aflarea distanței focale a unei lentile divergente este următoarea: se acoperă una din fețele lentilei cu un disc din hârtie ( neagră ) de diametrul lentilei și având două mici orificii simetric așezate față de un diametru ( două înțepături de ac ). Se îndreaptă lentila spre o fereastră ( afară trebuie să fie zi! ) având discul perforat în spatele ei. Cele două fascicule divergente se proiectează pe un ecran care are două semne făcute la o distanță dublă față de cele de pe discul din spatele lentilei. Se modifică distanța dintre ansamblul lentilă-disc perforat și ecran astfel încât cele două imagini luminoase să se suprapună cu semnele de pe ecran. În acel moment distanța focală a lentilei divergente este egală cu distanța dintre lentilă și ecran. |
E de asemenea simplu - si mai precis - să folosească o lentilă convergentă de focală suficient de mică, cunoscută, alipită de lentila divergentă.
Determină distanța focală a sistemului (convergent) astfel format din formula asociațiilor de lentile determină distanța focală a lentilei deivergente.
Determinarea distanței focale - cum spunea Andi mai sus, la Soare sau pe un banc optic cu un sistem colimator drept sursă (beculețul în focarul lentilei colimator), numai fascicul paralel să fie... Aș fi de partea ultimei metode, care asigură o precizie suficient de bună.
_________________ הבה נגילה |
|
Sus |
|
|
tamasflex Membru
Data inscrierii: 16 Iun 2006 Mesaje: 289
Localitate: Tg-Mures
|
Trimis: 16 Dec 2007 20:10 Download mesaj |
Titlul subiectului: |
|
|
|
Domnilor, masurarea distantei focale merge si cu soarele dar asta nu inseamna este valoarea sa zicem exacta .
Sint lucruri cunoscute si folosite mai in cazul lentilelor subtirii in scoala elementara.
In cazul lentilelor groase s-au a unui obiectiv cu constructie lunga
de unde iei punctul de pornire pina la ecran??
De la ultima suprafata a lentilei , de la mijloc s-au de altundeva?
Cum gasest planul principal H' intrun sistem mai complex cu multa lentile unde planul principal H' poate sa fie in afara sistemului??
Sint citeva intrebari simple dar la tema.
De fapt pe amator il intereseaza un punct de plecare care poate sa fie si montura obiectivului de unde poate sa determine distanta pina la focar.
Dar asra nu inseamna distanta focala.
Masurarea distantei focale este o tehnica pe careo sa tratez putin mai detaliat in viitor.
Momentan fac un desen referitor la "Constructia imaginii unui obiect" .
Cind termin poate ca ma apuc de tehnica masuriri distantei focale cu colimator.
|
|
Sus |
|
|
raduM Membru
Data inscrierii: 13 Noi 2006 Mesaje: 1159
Motto: File not found. Nobody leaves the room! Localitate: Romania
|
Trimis: 16 Dec 2007 21:24 Download mesaj |
Titlul subiectului: |
|
|
|
Citat: | Domnilor, masurarea distantei focale merge si cu soarele dar asta nu inseamna este valoarea sa zicem exacta |
Imi vine in minte acum chestia aceea cu inexistenta cercului .
Citat: | De fapt pe amator il intereseaza un punct de plecare care poate sa fie si montura obiectivului de unde poate sa determine distanta pina la focar. |
Citat: | Semi detaliat referitor la ocularul acromatic.
Nu mam antrenat in calcule detaliate si nici nu este necesar sa vin cu formule elegante complexe de a determina punctele cardinale a ocularului.
Principalul este sa avem lentilele si daterminarea distantei focale.
Chiar daca in final nu iasa distanta focala calculata nu este o problema ca data trecuta am dat o metoda cu care se poate determina exact distanta focala a oculalelor "Home Made". |
Întocmai. Poate pleca cu măsurătoarea de oriunde vrea, contează să știe unde așează sistemele de lentile. Nu văd de ce s-ar complica cu puncte principale, nodale sau altele. Dacă colimatorul e ok și determinările îngrijite, ar trebui să fie arhisuficient.
Pentru un calcul serios ar trebui să ia fiecare suprafață, raze de curbură, indici și să pună totul sub formă matriceală. Matrici de refracție, matrici de reflexie, matrici de transmisie. OK, dar... toate astea pentru a-mi calcula un ocular homemade pe care apoi îl măsor cu rigla - fie, cu micrometrul - și îl lipesc cu epoxi ?
_________________ הבה נגילה |
|
Sus |
|
|
Andi Membru
Data inscrierii: 10 Oct 2007 Mesaje: 1276
|
Trimis: 16 Dec 2007 21:31 Download mesaj |
Titlul subiectului: |
|
|
|
tamasflex, am citit în postările tale despre reticule gradate în zecimi de milimetru; unde se găsesc asemenea rarități?
Deci numai reticulul, fără să fie pus la un ocular!
|
|
Sus |
|
|
|
