psemil Membru
Data inscrierii: 16 Aug 2010 Mesaje: 888
|
Trimis: 25 Dec 2011 16:54 Download mesaj |
Titlul subiectului: Finder-guider tunat |
|
|
|
Prima luneta cu care am ghidat a fost skywatcher 80/400. Foarte simplu, o pui pe coliere in piggyback pui camera si gata. Insa la expuneri lungi aparea un drift, generat probabil de focuserul cam anemic ce cu greu putea fi intepenit suficient. In principiu ar fi trebuit sa inlocuiesc focuserul pentru a fi OK...
Dar am incercat si finderul. Cel 9x50 de Skywatcher, are focala de 180mm deci f/3,6. Pe net sunt tot felul de adaptari din pvc si plastic dar si mai teapene din metal.
La primul calcul al rezolutiei de ghidaj in raport cu cea foto rez cam asa. Pozam la o rez de 1,06 arcsec/pixel iar rez finder era 5.95 arcsec/pixel --> un raport de aprox 1/6 un raport un pic prea mic.
Asa ca m-am gandit sa trasform finderul cu un Barlow 2x: focala aprox 350mm, f/7. Raportul celor doua rezolutii foto/ghidaj fiind acum 1/3. Este un rap bun pentru ghidaj subpixel.
Prima varianta e un adaptor de 10mm lungime +filet. Avantajul este ca poate fi folosit si pe post de finder cu un ocular +reticul, si pe post de luneta de ghidaj cu un barlow 2x cu filet.

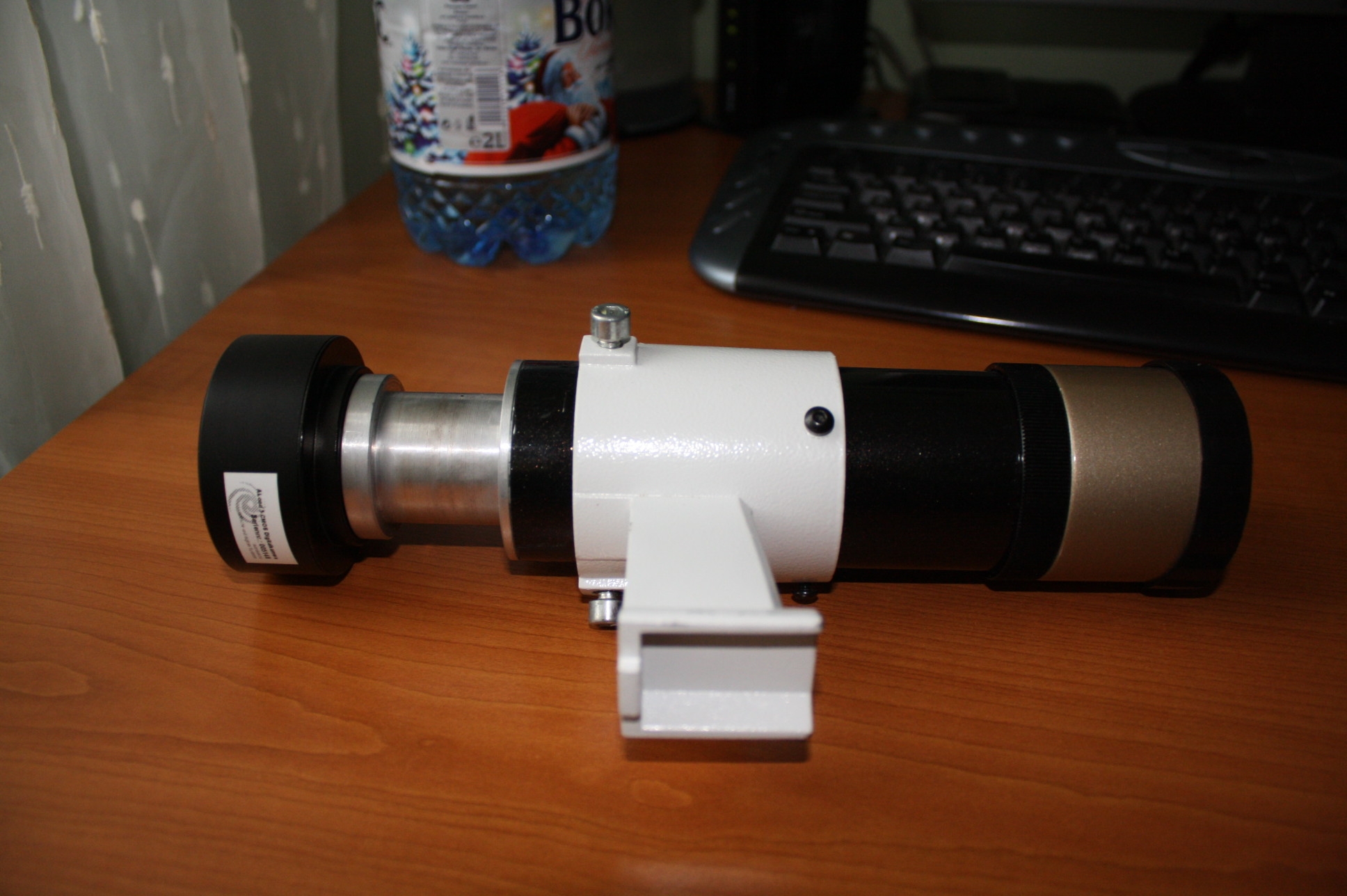

Var 2- adaptorul la strung are 60mm lungime. (nu stiu ce filete sunt in afara de cel T2 - sturungarul le-a calculat). Apoi pentru rigidizare am schimbat toate suruburile de teflon si arcul ce sprijineau luneta cu suruburi de metal.
NU este perfecta, insa functioneaza bine.
Poze facute cu ea:
http://psemil.blogspot.com/ - de la M101 pana la Capul de Cal.
Eu acum il folosesc atunci cand nu gasesc stele de ghidaj cu OAG.
Descriere: |
|
Marime fisier: |
865.91 kb |
Vizualizat: |
de 7805 ori |
|
Descriere: |
Se observa Barlow-ul in interior |
|
Marime fisier: |
873.34 kb |
Vizualizat: |
de 7805 ori |
|
Descriere: |
|
Marime fisier: |
880.63 kb |
Vizualizat: |
de 7805 ori |
|
Descriere: |
|
Marime fisier: |
882.07 kb |
Vizualizat: |
de 7805 ori |
|
Descriere: |
|
Marime fisier: |
747.03 kb |
Vizualizat: |
de 7805 ori |
|
Descriere: |

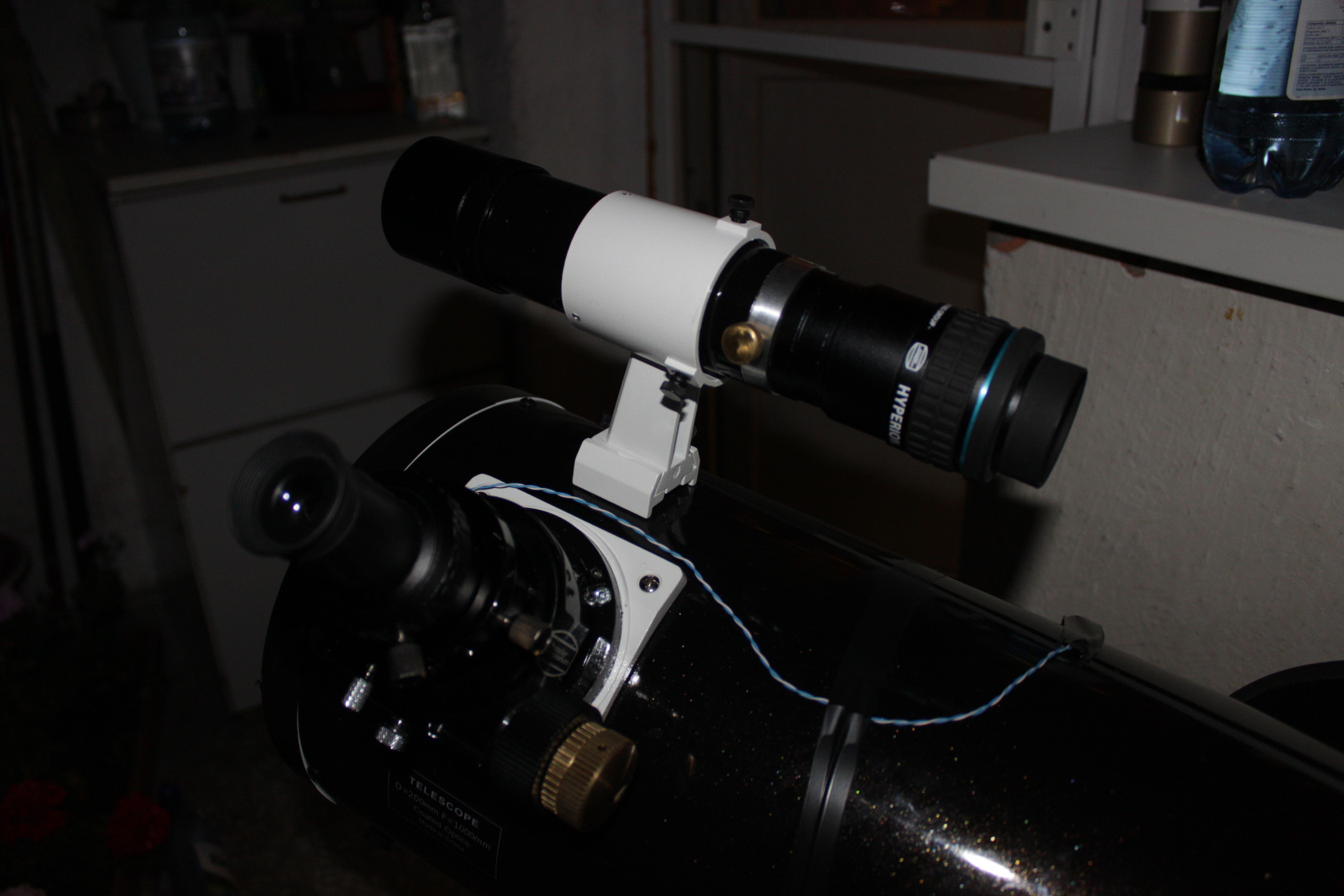

Varianta intermediara cu adaptor de 10mm lungime +filet Se poate adapta un barlow cu filet din comert. |
|
Marime fisier: |
530.31 kb |
Vizualizat: |
de 7805 ori |
|
|
|
Sus |
|
|
achy1978 Membru
Data inscrierii: 24 Dec 2007 Mesaje: 1544
Motto: In umblarea ta prin aceasta lume vei influenta direct sau indirect vietile a cel putin 10000 de oameni. Intrebarea pe care ar trebui sa ti-o pui e: "Cum ii voi influenta? Localitate: Targu Jiu
|
Trimis: 25 Dec 2011 21:42 Download mesaj |
Titlul subiectului: |
|
|
|
Eliminarea flexurii diferentiale este o problema destul de delicata in astrofoto. Eu ma chinui de ceva vreme sa o elimin si am gasit unele solutii, insa ideea cu finderul (am folosito si eu in trecut, dar nu asa de tunat ) cred ca va reinnvia avand in vedere greutatea suplimentara pe langa instrumentul principal.
_________________ Marian Lucian ACHIM
SRCSTV - www.srcstv.ro
SARM - www.sarm.ro |
|
Sus |
|
|
sabin fota Membru de onoare
Data inscrierii: 09 Iul 2008 Mesaje: 747
Motto: Nihil Sine Deo Localitate: Drobeta Turnu Severin
|
Trimis: 26 Dec 2011 11:26 Download mesaj |
Titlul subiectului: |
|
|
|
am folosit si eu sistemul la ultima expunere si sunt multumit de el.....functioneaza bine
_________________ http://sabinfota.ro |
|
Sus |
|
|
jimao22 Moderator
Data inscrierii: 12 Apr 2010 Mesaje: 2880
Motto: [descopera lumina] Localitate: Ploiesti
|
Trimis: 26 Dec 2011 13:13 Download mesaj |
Titlul subiectului: |
|
|
|
Foarte dragut. Merita incercat. Ma bag si eu intr-o treaba ca asta!
O intrebare, neavand focuser, cum ai calculat focarul ocularului de la guider. Ai facut incercari, ai folosit vre-o formula ca sa obti cei 60 mm, sau cum?
|
|
Sus |
|
|
psemil Membru
Data inscrierii: 16 Aug 2010 Mesaje: 888
|
|
Sus |
|
|
jimao22 Moderator
Data inscrierii: 12 Apr 2010 Mesaje: 2880
Motto: [descopera lumina] Localitate: Ploiesti
|
Trimis: 06 Mar 2012 23:44 Download mesaj |
Titlul subiectului: |
|
|
|
Asa cum spuneam mai deunazi, asta e un proiect foarte interesant, dat fiind faptul ca vreau sa-mi usurez set-up-ul, care usor-usor a luat in greutate mai mult decat trebuie.
Am gasit ceva foarte interesant pe net, http://www.flickr.com/photos/35150877@N06/5548035696/?reg=1.
Chestia asta imi rezolva doua probleme - un guider-finder cu reticul luminos la 90 de grade (care este extrem de util la un newtonian, ca altfel faci yoga pe langa telescop) si guider usor care ma face sa scap de 2.4 kg.
Am acum tot ce-mi trebuie, flip-mirror, un barlow ce eventual poate fi folosit (am vazut ca datorita capacitatii camerei de ghidare de ghidaj la nivel de sub-pixel, lungirea focalei nu e absolut necesara dar ajuta) si guiderul ORION cu reticul din dotare - sigurul dealtfel ramas in colectia personala.
Deci, inainte de a purcede la treaba in putinul timp liber disponibil, as dori o parere avizata despre cat sa tai din finder. Greselile sunt excluse, operatia este ireversibila si nu vreau sa bajbai asa ca orice sfat este binevenit, daca exista.
Multumesc anticipat pentru colaborare.
Ultima modificare efectuata de catre jimao22 la 07 Mar 2012 00:30, modificat de 1 data in total |
|
Sus |
|
|
Erwin Moderator
Data inscrierii: 02 Aug 2008 Mesaje: 9507
Motto: panta rhei Localitate: Bucuresti
|
Trimis: 06 Mar 2012 23:50 Download mesaj |
Titlul subiectului: |
|
|
|
Cel mai simplu este ca adaptorul să fie compus din 2 părți asamblate pe filet fin (T2 sau ceva ce se poate face pe strung), o bucșă la diametrul tubului și un portocular în care se montează camera și se poate focaliza exact din rotirea port-ocularului, fixat apoi cu un șurub lateral M4 cu cap randalinat.
_________________ bino: 8x22, 7x42, 10x50, 10x80, spotting: 10x46, 20x60
Telescoape RFT70 F/4, 80/900, RFT 110 F/5.5, Meade 90 F/10, ED80 F/6
MTO-11CA 100/1000, Cass Clasic 8"F/15, dobson newt.158/1240 DH, 4"F/4.6
piston AZ mount (R), Vixen GP, minidob |
|
Sus |
|
|
jimao22 Moderator
Data inscrierii: 12 Apr 2010 Mesaje: 2880
Motto: [descopera lumina] Localitate: Ploiesti
|
Trimis: 07 Mar 2012 00:33 Download mesaj |
Titlul subiectului: |
|
|
|
In opinia mea, totul trebuie facut cat mai aproape de pozitia de focalizare corecta pe ambele directii, dar mai ales pe directia camerei de ghidare, pentru a face totul cat mai solid si a evita flexurile care sunt "mortale" in astrofotografie. D-asta intreb cum sa fac determinarile cat mai exact in acest sens.
Incercarile ajuta, cum am aflat mai sus, dar as dori ceva mai matematic ca sa zic asa, fiindca in cazul de fata trebuie sa tai inainte de a face vre-un adaptor cu filet T si e mai grav daca tai cu cativa cm mai mult. Ca sa nu mai spun ca in finder sunt niste diafragme, care prin taiere s-ar putea sa dispara partial sau total si iar nu stiu cat de mult influenteaza asta intreaga modificare.
|
|
Sus |
|
|
jimao22 Moderator
Data inscrierii: 12 Apr 2010 Mesaje: 2880
Motto: [descopera lumina] Localitate: Ploiesti
|
Trimis: 30 Mar 2012 22:23 Download mesaj |
Titlul subiectului: |
|
|
|

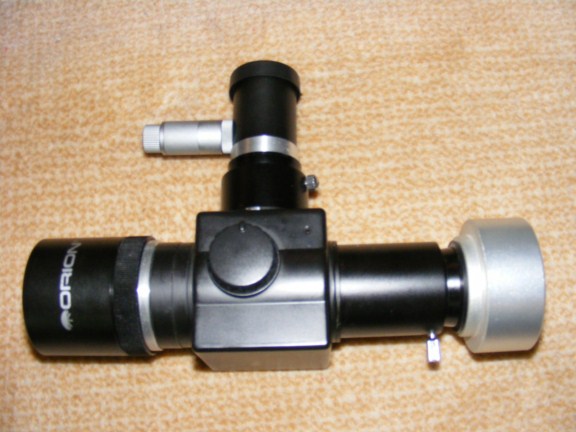

In timp ce familia mea se uita cu interes la romanii au talent, pe mine ma "chinuie" talentul si am terminat de asamblat finder-guiderul cu reticol luminos, 2 in 1.
Pozele vorbesc de la sine, sper.

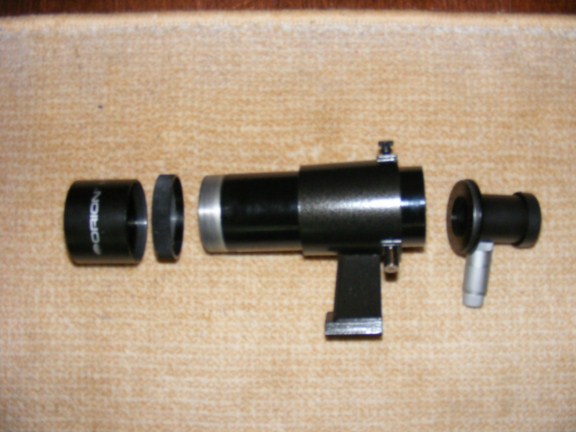

Pana la urma nu am mai stricat luneta originala, modificarea facuta fiind perfect reversibila.

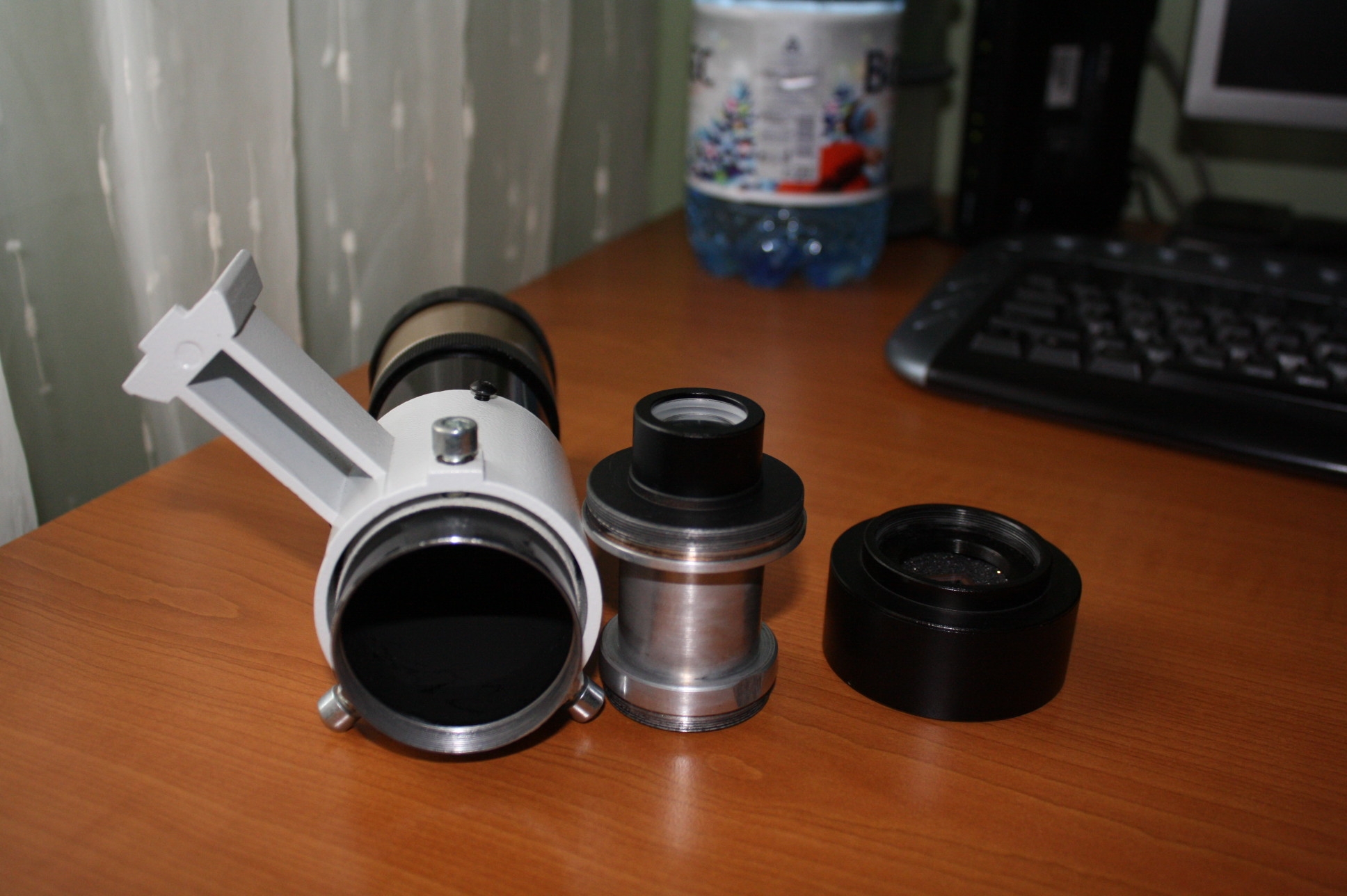

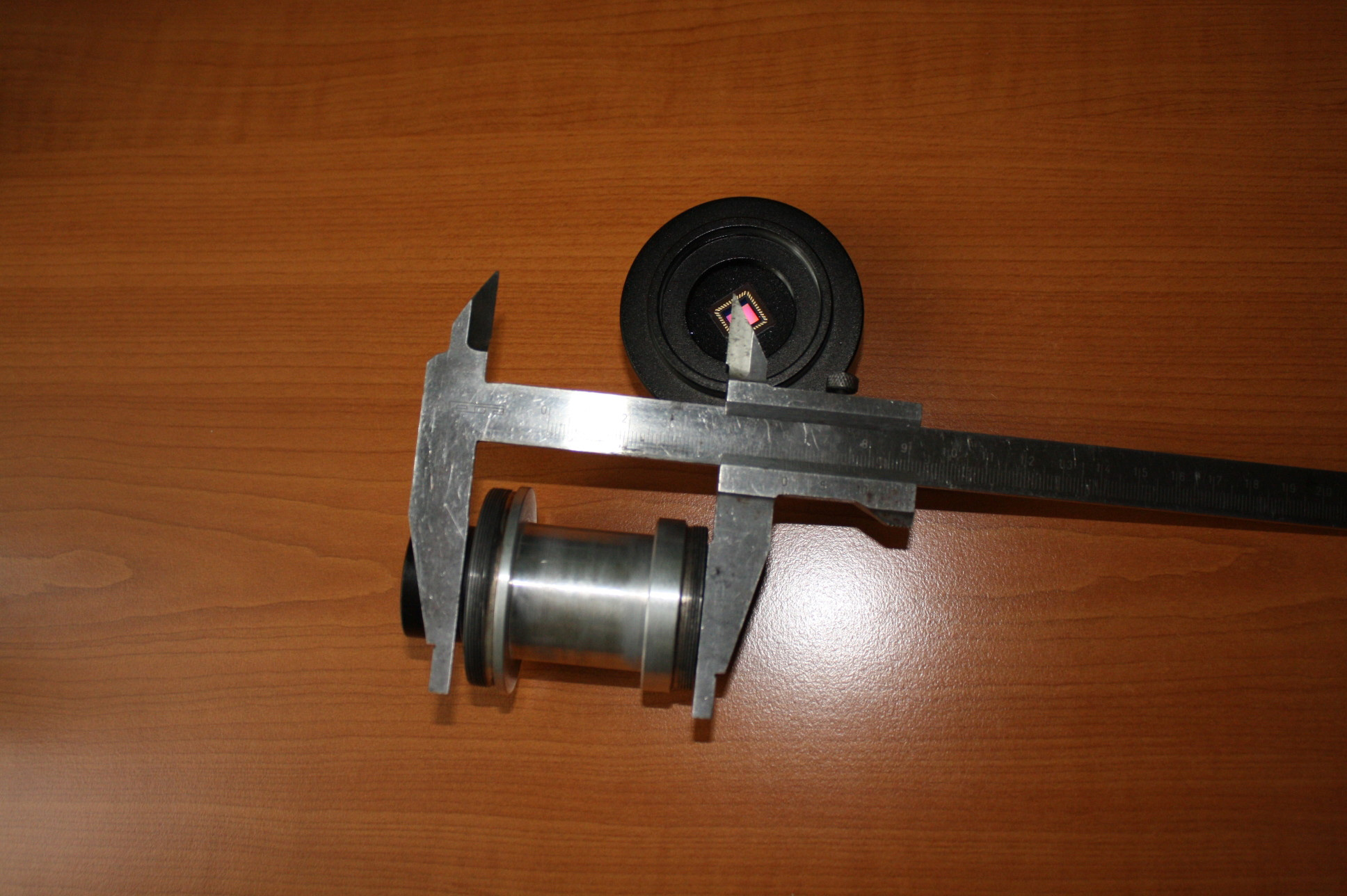

Am cumparat de la domnul Costescu o sina Vixen, pe care am fixat-o in partea opusa celei existente, pe inelele telescopului la care am adaugat piesele aditionale facute de mine:

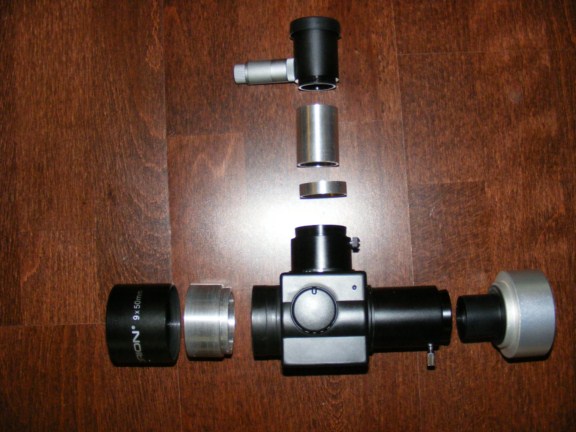

- un adaptor/reductie cu doua filete pentru celula obiectivului,
- un cilindru de 1,25" ca si adaptor pentru ocularul cu reticol luminos (care in luneta originala se infileteaza intr-o flansa/reductie),
- un inel parfocal pentru ocular

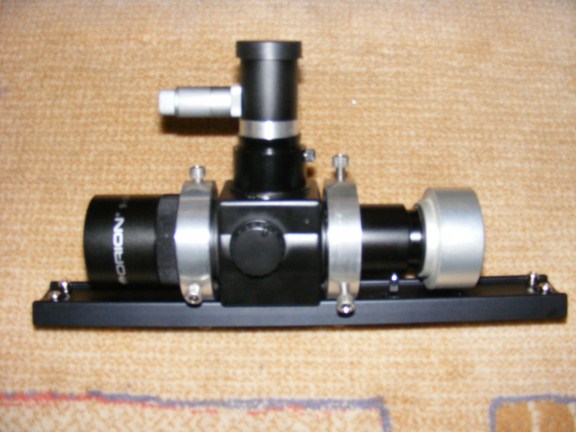

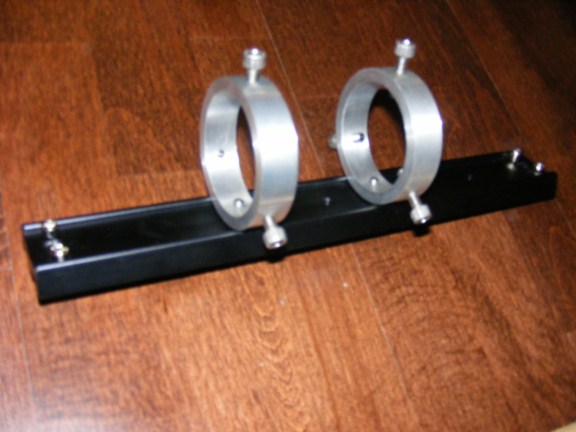

- doua inele de fixare a intregului ansamblu pe sina, cu 3 suruburi de reglaj fiecare pentru aliniere.
- mai trebuie facuta o piesa pentru camera (nu am mai avut timp sa o fac, o doresc reglabila, gen focuser).
Toate piesele sunt din duraluminiu iar suruburile sunt din inox.
Greutatea initiala a guiderului ORION de 80 mm F/5 impreuna cu sina de tandem, sina sa si camera de guiding era de 3 kg.
Greutatea guider-finderului nou creat este de 1.1 kg.
Este un castig semnificativ, -1.9 kg cura de slabire.
Rezultatele practice le voi vedea saptamana viitoare cand se anunta vreme buna incepand de marti.
Descriere: |
|
Marime fisier: |
52.15 kb |
Vizualizat: |
de 7334 ori |
|
Descriere: |
|
Marime fisier: |
50.48 kb |
Vizualizat: |
de 7334 ori |
|
Descriere: |
|
Marime fisier: |
60.81 kb |
Vizualizat: |
de 7334 ori |
|
Descriere: |
|
Marime fisier: |
57.8 kb |
Vizualizat: |
de 7334 ori |
|
Descriere: |
|
Marime fisier: |
53.94 kb |
Vizualizat: |
de 7334 ori |
|
Descriere: |
|
Marime fisier: |
49.07 kb |
Vizualizat: |
de 7334 ori |
|
|
|
Sus |
|
|
Laurentiu Membru
Data inscrierii: 30 Apr 2005 Mesaje: 2536
Motto: Apparently, besides the anti-matter and dark matter the scientists have recently discovered also the "doesn't-matter"; however this new discovery has no influence on the known universe, whatsoever Localitate: Timisoara
|
Trimis: 30 Mar 2012 22:42 Download mesaj |
Titlul subiectului: |
|
|
|
jimao22, mi se pare extrem de ingenios sistemul conceput de tine. Astept cu nerabdare primele rezultate !
_________________ Laurentiu
.............................
"Reality is merely an illusion, albeit a very persistent one." (Albert Einstein) |
|
Sus |
|
|
jimao22 Moderator
Data inscrierii: 12 Apr 2010 Mesaje: 2880
Motto: [descopera lumina] Localitate: Ploiesti
|
Trimis: 30 Mar 2012 22:52 Download mesaj |
Titlul subiectului: |
|
|
|
Nu l-am conceput eu, doar l-am plagiat, asa cum am aratat intr-un link de mai sus.

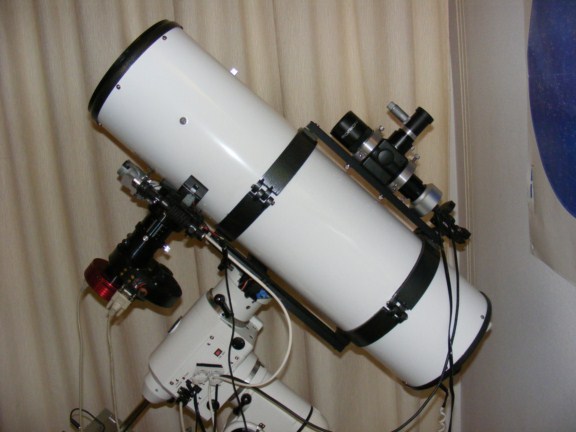

Marele castig (pe langa cel de greutate) este ca acum am doua sisteme optice complementare de astrofotografie, interschimbabile in cateva minute pe montura - newtonianul cu finder pe post de guider si luneta Equinox pe care ma bucur ca am reusit sa o pastrez in tandem cu vechiul guider, pentru astrofotografie de camp larg.
Descriere: |
|
Marime fisier: |
68.24 kb |
Vizualizat: |
de 7304 ori |
|
|
|
Sus |
|
|
psemil Membru
Data inscrierii: 16 Aug 2010 Mesaje: 888
|
Trimis: 30 Mar 2012 23:19 Download mesaj |
Titlul subiectului: |
|
|
|
Superba modificare. Felicitari si pentru felul modular in care ati gandit-o.
2 in unul este chiar perfect, spun asta deoarece eu iau cu mine 2 findere - unul de ghidaj si un cautator si noapte cand le tot schimb, se pot intamla accidente.
As putea sa va dau o sugestie: un barlow 2x ar aduce focala de ghidaj la 350mm f7 ducand astfel raportul rezolutilor intr-o limita de comfort de aproximativ 2/1 -> ghidaj - foto.
|
|
Sus |
|
|
jimao22 Moderator
Data inscrierii: 12 Apr 2010 Mesaje: 2880
Motto: [descopera lumina] Localitate: Ploiesti
|
Trimis: 31 Mar 2012 11:01 Download mesaj |
Titlul subiectului: |
|
|
|
Tocmai de-asta nu am terminat definitiv ansamblul, pentru ca distanta la care sta camera este diferita daca folosesc barlow sau nu, deci voi avea niste adaptoare diferite. Plus ca as dori un pic de reglaj fara joc insa, pentru a nu crea flexuri in sistem.
Va tin la curent.
|
|
Sus |
|
|
gabi Membru
Data inscrierii: 13 Mai 2010 Mesaje: 950
Motto: To be, or not to be, that is the question Localitate: Bucuresti
|
Trimis: 31 Mar 2012 13:11 Download mesaj |
Titlul subiectului: |
|
|
|
@jimao22,la flip mirror ai doua filete T2, ai putea folosi pt. focalizare adaptorul din linkul de mai jos.
http://www.teleskop-express.de/shop/produc...cuser.html
Arata bine ce ai facut, oricum ghidajul prin finder de 50 mm pe un cer poluat??. Nu stiu daca gasesti prea usor stele pt. ghidaj. E bun pt. deplasari, in zone cu cer, cat mai negru.
|
|
Sus |
|
|
jimao22 Moderator
Data inscrierii: 12 Apr 2010 Mesaje: 2880
Motto: [descopera lumina] Localitate: Ploiesti
|
Trimis: 31 Mar 2012 14:20 Download mesaj |
Titlul subiectului: |
|
|
|
Eu stau intr-o zona cu cer destul de negru. Vad adesea Calea Lactee.
Totusi, din cauza asta, a marimii relativ reduse a obiectivului, ezit sa pun si un barlow, imaginea s-ar intuneca mai mult si pe o noapte - hai sa zicem cu Luna plina - nu as putea sa fac guiding (probabil).
