[CUBIX]

Salutari,

Astazi, impreuna cu David (david_eco), demaram proiectul unui bino chair, pe care dorim sa punem 2 reflectoare. Ideea a venit cu ceva vreme in urma, discutand despre una-alta, ajungand la observatii binoculare, ceva poze cu scaunele pentru binocluri.....

Tot cautand am gasit scaunul construit de Pierre Schwaar construit in 1980, dragoste la prima vedere!
http://www.saguaroastro.org/images/Binochr.gif

Al nostru, va fi un pic diferit, baza va fi impletita din profile lemn sa formeze un triunghi sau patrat la mijloc. O alta chestie ar fi inaltimea sezutului de la nivelul solului, undeva pe la 60-65 cm. Va fi motorizat, nu stiu daca GO-TO, depinde cata rabdare am sa scriu cod pentru el.
Ca materie prima vom folosi o placa de Tego, am vrut mesteacan, dar e complicat de obtinut, costul transportului fiind foarte ridicat.

In prima faza va fi mono, dotat cu 6-8" f/8-f/6.

Pun toata documentatia gasita pe internet, aici.

http://www.pbase.com/image/130495031

http://www.stargazing.net/astroman/Astrono...chair.html

http://www.stargazing.net/astroman/Astronomy/ATM/ChairNew.html // Acelas scaun restaurat.

http://www.stonehavenobservatory.com/ATM.html // Inspirat din a lui Pierre.

http://www.stonehavenobservatory.com/Astronomy/ATM/NewChair.htm

http://www.stonehavenobservatory.com/Astro...chair.html

George.

[Erwin]

Succes!

[david_eco]

Multumim de urare si pentru sprijinul acordat Tavi!

Din materialul luat vom confectiona: lateralele scaunului care vor fi fiecare dintr-o singura piesa cu semilunile, cat si baza si rockerul. Sezutul cat si spatarul vor fi un fel de structura tip fagure (in functie de cat material imi va mai ramane disponibil) peste care voi mula placaj de 4mm. De moment ramane la nivel de idee pentru a usura masa totala a intregului ansamblu.

In zilele ce urmeaza ma voi apuca sa-mi pregatesc un spatiu, instrumentele si sa ma apuc sa desenez placa. Va fi o placere din nou

[Cosmin Iftode]

Voi urmari cu mare interes ! Mult spor sa aveti

[Ovidiu M.]

F tare. Succes! Scaunul din link arata ca un cockpit de nava stelara cu tunuri cu tot:)

[StarChild]

Bafta!

Daca va ajuta, ca sa prindeti intre ele lateralele, pot sa va dau niste profile Bosch de 40x40 , lungime cam 0.8-1m . In ideea ca sa mulati pe alea placajul sezutului si sa tina legate placile laterale.
Caut sa vad cate bucati ar fi disponibile, eventual si niste vincluri de imbinare, si ne auzim.
Daca mai raman niste resturi in saptamanile care urmeaza, incerc sa mai pun deoparte (e lista de asteptare ptr alea ) , poate aveti nevoie si pentru ranforsarea placii ptr azimut

Ptr actionare, puteti folosi curele sincrone montate pe semilune, cu dintii inspre exterior, se pot lua "la metru" de la Maedler pe diverse dimensiuni (latimi, distante intre dinti), au si pinioane potrivite, ziceti si facem cumva "sa fie bine ca sa nu fie rau"

[Mircea Pteancu]

Foarte tare !

''Space ,the last frontier'' !

Spor la treaba ,Mircea

[CUBIX]

Mulțumim!

Am vrut sa punem 10", dar tubul cântărește 11kg iar cu inele ajunge la 14.5kg... Este prea greu...

Sa vedem ce dimensiune vor avea semilunile, din nefericire, pe schițele disponibile nu sunt trecute cote....

La GO-TO, va fi un pic mai complicat având 2 altitudini, cea a scaunului se va lăsa pana la ora 2-2 și ceva, restul pana la zenit fiind de la a 2a (cea a telescopului) aici fiind și mișcarea fina... Ar mai trebui un sistem de siguranță, care sa nu ii permită fizic scaunului sa depășească limita pe altitudine.

La azimuth, cred ca va fi necesar un pivot (?) pe care sa ruleze scaunul, cu ceva role de teflon pentru porti (?)...

[dragos.n]

Se pot pune si tuburi mai mari, chiar si de 300mm, daca se echilibreaza sistemul prin greutatea celui care sta pe scaun. Evident, asta inseamna o pozitie mai inalta a punctului de rotatie in altitudine a scaunului. Si niste centuri de siguranta pentru persoana, astfel incat scaunul sa se poata apleca pe spate pana cand tuburile ajung in pozitie verticala, iar ''astronautul'' ajunge cu spatele aproape de orizontala.

Acest sistem are avantajul ca se elimina necesitatea unui al doilea sistem de rotatie in altitudine, cel de la tuburi, si astronautul nu mai trebuie sa-si modifice pozitia capului, ca sa urmareasca tuburile. Lucru care se poate dovedi dificil, daca apar diferente mari de lungime intre oculare ( si stim ca sunt astfel de diferente). Astfel privitorul va trebui doar sa miste capul in fata sau in spate atunci cand se schimba ocularele sau se monteaza niste barlowuri, dar nu va trebui sa compenseze si diferenta de unghi data de niste tuburi care au propriul sistem de miscare pe altitudine.

Asta ma face sa ma gandesc la faptul ca spatarul scaunului nu trebuie sa depaseasca inaltimea umerilor, pentru a permite miscarea capului. Si de aici, gandul ma duce si la faptul ca trebuie un mecanism de reglaj al distantei dintre sezut si nivelul ocularelor, pentru persoane de inaltimi diferite. Eventual.

[david_eco]

[CUBIX]

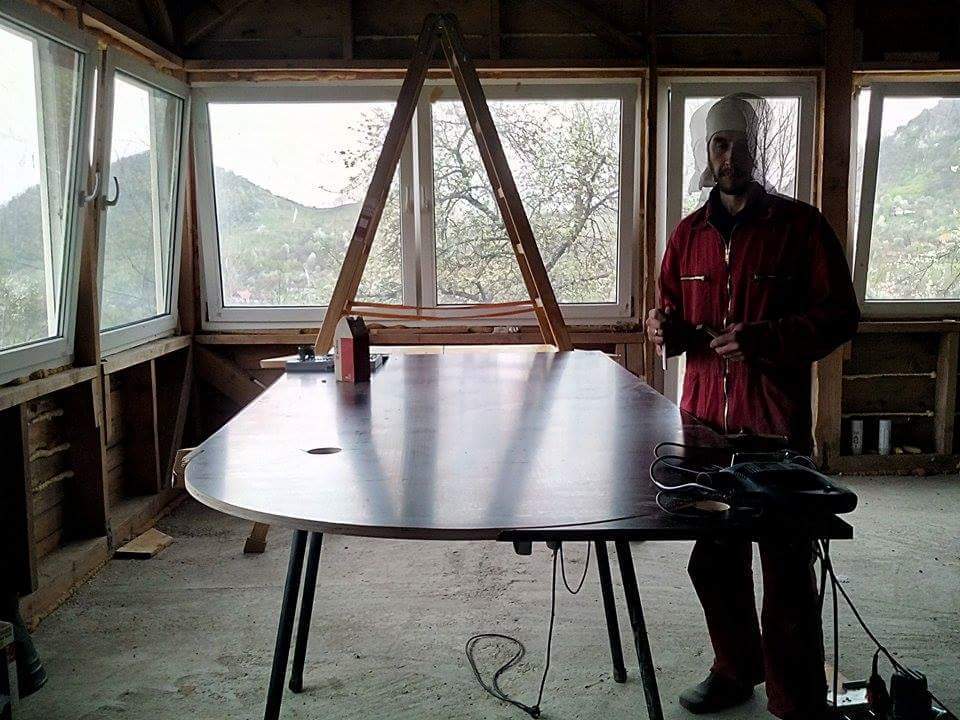

Rapid de pe șantier. Luați cat e calde.

[Manu72]

Un proiect foarte frumos, felicitari

[CUBIX]

Mulțumim!

[Dbird]

Frumos proiect. Mult succes! Asteptam imagini si impresii, din "santier".

[NickR7]

Woooah! Cât de frumos! O idee excelentă! Cu siguranță se vor "pierde" nopți întregi la vânătoare de stele în acest Bino Chair. Mult succes și așteptăm imagini cu evoluția proiectului!
