dragos.n Membru
Data inscrierii: 20 Dec 2007 Mesaje: 6463
Localitate: Ploiesti
|
Trimis: 13 Mar 2015 15:58 Download mesaj |
Titlul subiectului: Oculare inclinate - o solutie |
|
|
|
Timp de multi ani am cautat o solutie pentru o problema simpla, care nu e foarte deranjanta in mod obisnuit, care care perturba intr-o oarecare masura calitatea imaginilor furnizate de telescoape, in special la foto, dar si la vizual. este vorba de faptul ca in momentul in care se strange surubul de blocare al port-ocularelor, aceaste se inclina, si mai rau se descentreaza. Evident, asa cum se poate vedea si in fotografiile atasate, inclinarile nu sunt aparent mari, dar totusi pot ajunge la 30' de arc, sau chiar peste.

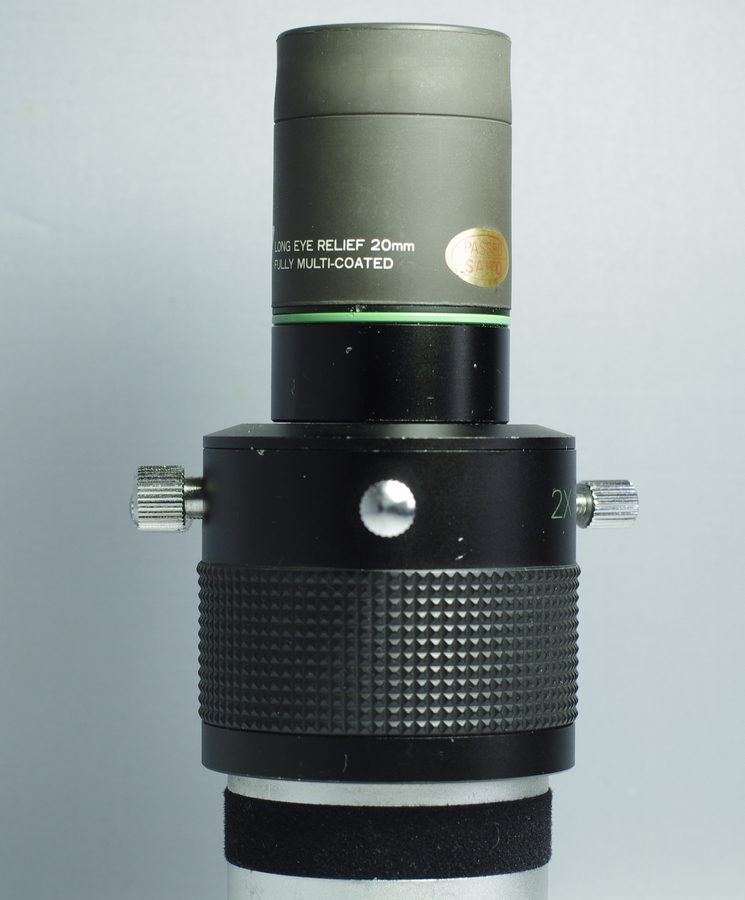

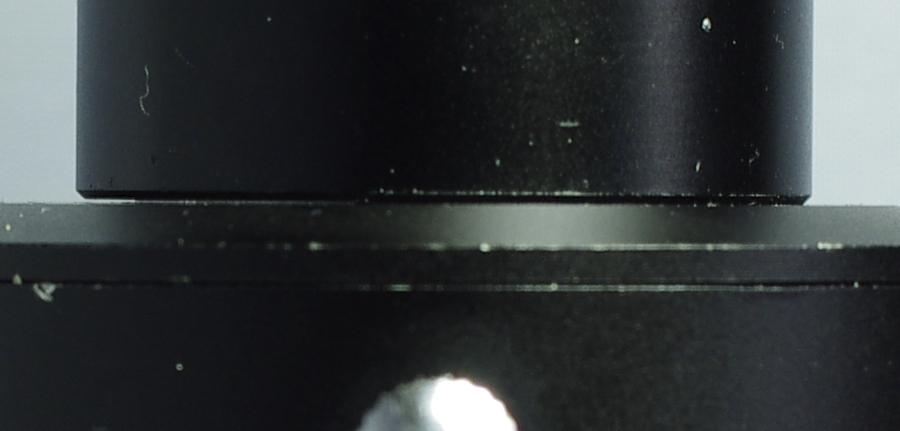

Evident, in ultimii ani, au aparut diverse solutii, dar nu toate sunt bune, iar altele sunt scumpe. Spre exemplu, port-ocularele care au inel de strangere din banda de alama, nu fac decat sa reduca un pic inclinarea, fara insa sa aiba vreun efect asupra descentrarii. Asta se vede in special la oculare de 1,25. Eu am folosit pentru fotografiile atasate un astfel de barrel, cu inele de strangere, si totusi, se poate vedea in fotografia a doua inclinarea ocularului. Precizez ca Vixenul a primit tratamentul cu catifea dupa prima parte a sedintei foto.
Solutia este simpla. Pe acele oculare, sau accesorii, care au un sant pentru asigurarea prinderii sapat pe barel, se pune un strat de catifea autoadeziva. Astfel, ocularul va ramane centrat, diagonalele, in special cele mari, nu se vor mai rotii singure atunci cand nu sunt bine stranse. din pacate, in functie de pozitia santului, inclinarile nu dispar intotdeauna, uneori dispar de tot, alteori doar se reduc. dar chiar si asa, consider ca este un plus, in special pentru astrofoto. Partea negativa, mai ales la vizual, este ca ocularele sau accesoriile astfel echipate, intra si ies cu un pic de efort.

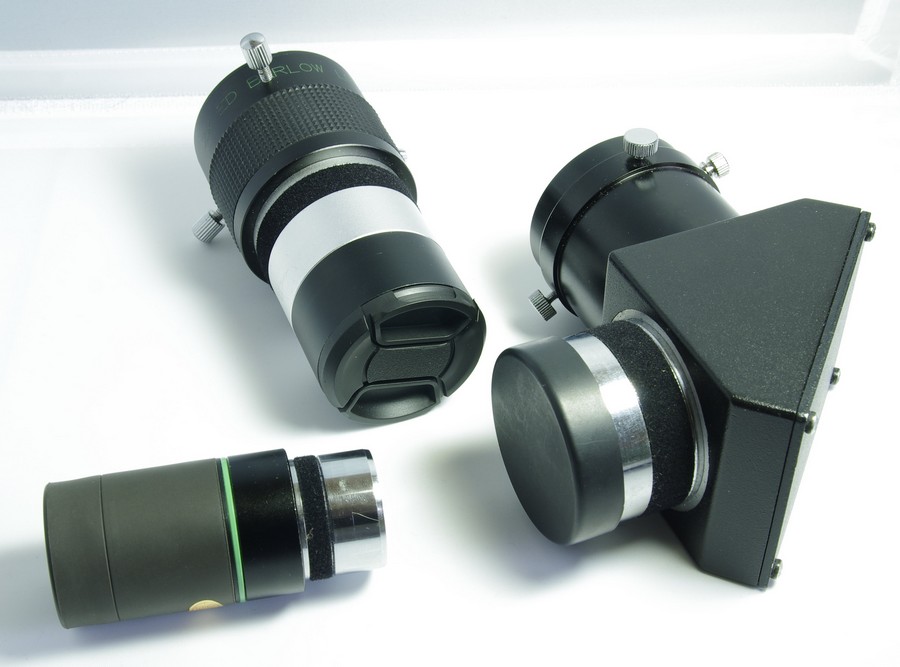

Si inca ceva. Stiu ca multi avem probleme cu capacele pentru oculare. Un bun inlocuitor in cazul ocularelor de 2'' poate fi un capac pentru obiective foto cu filet de filtru de 49mm, asa cum se vede in fotografia a treia.
Descriere: |
|
Marime fisier: |
397.19 kb |
Vizualizat: |
de 5622 ori |
|
Descriere: |
|
Marime fisier: |
245 kb |
Vizualizat: |
de 5622 ori |
|
Descriere: |
|
Marime fisier: |
78.53 kb |
Vizualizat: |
de 5622 ori |
|
_________________ Dragos N |
|
Sus |
|
|
Teo Membru
Data inscrierii: 23 Aug 2009 Mesaje: 2593
|
Trimis: 13 Mar 2015 17:02 Download mesaj |
Titlul subiectului: |
|
|
|
Port-ocularul de la telescopul meu are doua suruburi plasate la 120 grade unul fata de altul.
Unele port oculare au doar un surub de blocare a ocularului.
Cred ca cea mai la indemana solutie ar fi, sa se dea inca o gaura ( sau doua dupa caz) care ulterior sa fie filetata. In aceasta a treia gaura se poate introduce un al treilea surub de blocare a ocularului tot la 120 grade fata de celelalte.
In acest fel am avea trei puncte la 120 grade (suruburi de fixare) in forma de triunghi echilateral cu care am putea centra mai precis ocularul in tubul port-ocular.
O a doua idee ar fi filetarea barelului ocularelor si a tubului port ocular cu un filet gros si cu pas mai maricel. In acest fel cred ca ar intra ocularele mult mai fix. Sigur, cu timpul filetele se pot uza, plus ca trebuie filetat tot setul de oculare. In acest caz trebuie construit un nou tub port ocular sau mansonat cel preexistent pentru a putea fi filetat. Altfel am avea un spatiu liber intre filetul lui si al ocularului.
O a treia idee ar fi strunjirea speciala a barelului ocularului si a tubului port-ocular in forma de con. Conicitate pe conicitate cred ca ar intra mai bine. De asemenea, pe con sa existe si niste santuri de ghidaj. Gen "coada de randunica", cum se prindeau demult oglinzile auto detasabile pe autoturisme.
Nu stiu daca am avut niste idei bune insa asa as vedea eu rezolvarea.
Asteptam si alte idei.
|
|
Sus |
|
|
dragos.n Membru
Data inscrierii: 20 Dec 2007 Mesaje: 6463
Localitate: Ploiesti
|
Trimis: 13 Mar 2015 17:37 Download mesaj |
Titlul subiectului: |
|
|
|
Raspuns sters.
_________________ Dragos N
Ultima modificare efectuata dragos.n la 14 Mar 2015 01:02, modificat de 2 ori in total |
|
Sus |
|
|
saiph Moderator
Data inscrierii: 19 Sep 2007 Mesaje: 2279
Motto: Sky is not the limit, it's the target Localitate: Bucuresti // Cracovia
|
Trimis: 13 Mar 2015 19:05 Download mesaj |
Titlul subiectului: Re: |
|
|
|
Din cate am observat, problema rezida in valoarea jocului creat intre diametrul interior al cupei port-ocular, practic campul de toleranta al ajustajului (fie ca e vorba de terminatia focuserului, fie ca este partea terminala a unei diagonale, sau tub de barlow, ori simplu tub de extensie), dar mai mult in pozitia si orientarea gaurii filetate in care sta fiecare surub care asigura fixarea ocularului sau piesei care vine montata in acea terminatie. Daca suruburile nu sunt orientate perfect pe raza, spre centrul gaurii de 1.25" sau 2", intotdeauna vom avea inclinare. Daca mai punem la socoteala si un design nefericit al piciorului, precum si al bazei de asezare a corpului ocularului, reteta pt inclinare e asigurata - la fiecare utilizare.
Solutia cu inel de compresiune si minim 2 suruburi radiale de strangere asigura un centraj mai eficient. Cu 3 suruburi ar fi ideal, cu conditia sa fie executate ca la carte, dar in afara de microfocuserul celor de la Baader, nu prea am vazut acest tip de solutie.
_________________ *.*.*.*.*.*.*.*.*.*.*
___CER SENIN!___
_________________ |
|
Sus |
|
|
Erwin Moderator
Data inscrierii: 02 Aug 2008 Mesaje: 9507
Motto: panta rhei Localitate: Bucuresti
|
Trimis: 13 Mar 2015 19:27 Download mesaj |
Titlul subiectului: |
|
|
|
O soluție mai bună dar și mai scumpă este cea cu bucșă elastică conică. Este mai dificil de realizat însă are avantajul că se centrează perfect pe barrelul ocularelor, indiferent de diametrul lor efectiv. Mă bătea gândul să încerc o astfel de construcție la un focuser home-made. Practic tubul portocular este mai larg și conic iar bucșa este conică la exterior fiind decupată parțial în mai multe secțiuni se strânge pe barrel prin apăsare. Interiorul bucșei este cilindric la diametrul standard de 1.25" sau 2". Nu se folosesc șuruburi de strângere ci o altă bucșă cu filet pe capătul tubului portocular care apasă sau relaxează bucșa elastică. Ca principiu seamănă cu mandrinele mașinilor de frezat. N-am idee dacă se găsesc în comerț.
_________________ bino: 8x22, 7x42, 10x50, 10x80, spotting: 10x46, 20x60
Telescoape RFT70 F/4, 80/900, RFT 110 F/5.5, Meade 90 F/10, ED80 F/6
MTO-11CA 100/1000, Cass Clasic 8"F/15, dobson newt.158/1240 DH, 4"F/4.6
piston AZ mount (R), Vixen GP, minidob |
|
Sus |
|
|
dragos.n Membru
Data inscrierii: 20 Dec 2007 Mesaje: 6463
Localitate: Ploiesti
|
Trimis: 13 Mar 2015 19:28 Download mesaj |
Titlul subiectului: |
|
|
|
Raspuns sters.
_________________ Dragos N
Ultima modificare efectuata dragos.n la 14 Mar 2015 01:01, modificat de 2 ori in total |
|
Sus |
|
|
saiph Moderator
Data inscrierii: 19 Sep 2007 Mesaje: 2279
Motto: Sky is not the limit, it's the target Localitate: Bucuresti // Cracovia
|
Trimis: 13 Mar 2015 20:26 Download mesaj |
Titlul subiectului: |
|
|
|
dragos.n a scris: | Saiph, nu vreau sa te contrazic, ci doar sa te intreb. Ai testat solutia ta? Eu da. 3 suruburi pe inel de compresie... |
Da da
Nu-mi permit sa povestesc din carti.... totusi....

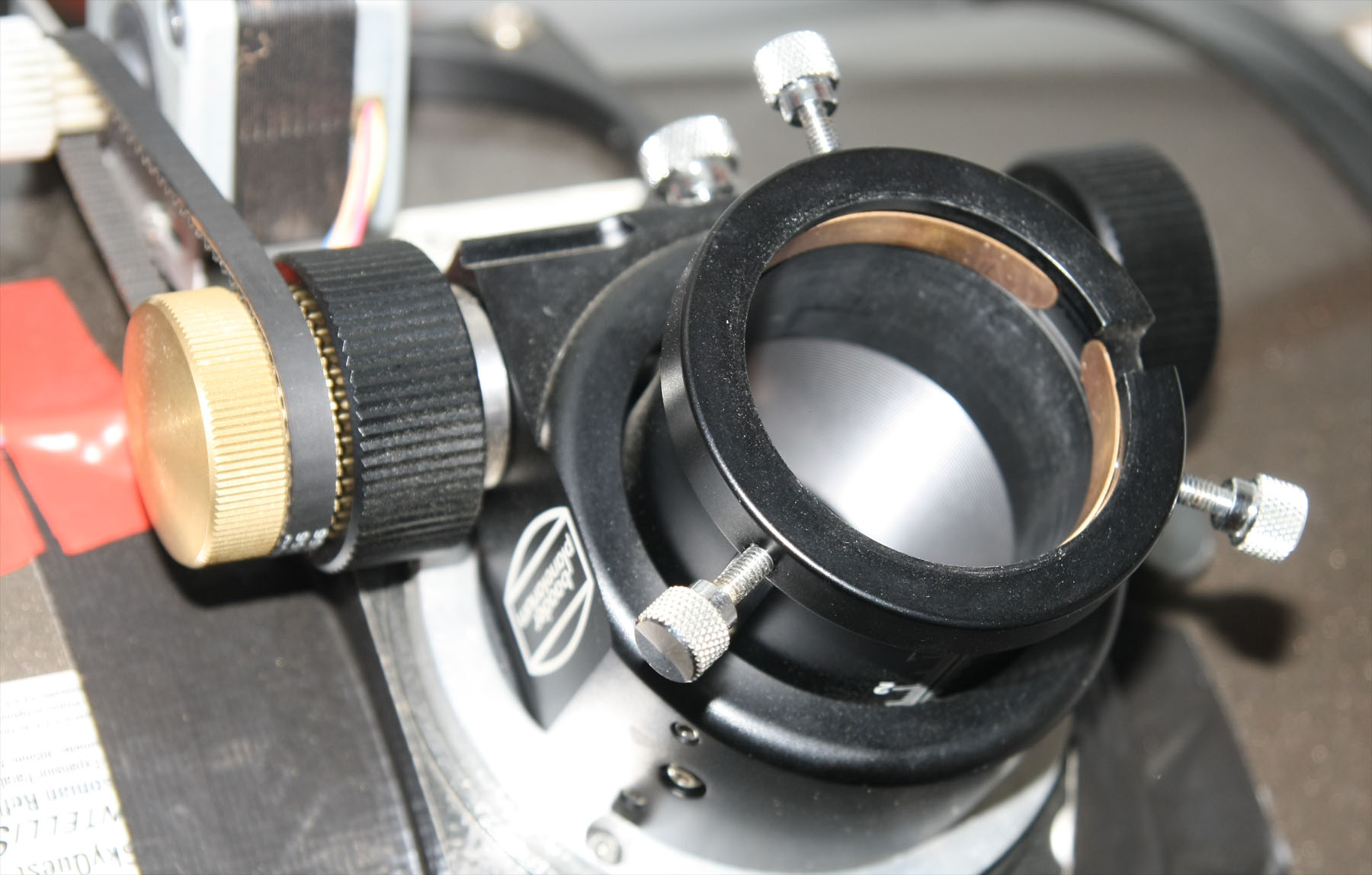

Arata cam asa
_________________ *.*.*.*.*.*.*.*.*.*.*
___CER SENIN!___
_________________ |
|
Sus |
|
|
saiph Moderator
Data inscrierii: 19 Sep 2007 Mesaje: 2279
Motto: Sky is not the limit, it's the target Localitate: Bucuresti // Cracovia
|
Trimis: 13 Mar 2015 20:30 Download mesaj |
Titlul subiectului: |
|
|
|
Erwin a scris: | O soluție mai bună dar și mai scumpă este cea cu bucșă elastică conică. Este mai dificil de realizat însă are avantajul că se centrează perfect pe barrelul ocularelor, indiferent de diametrul lor efectiv. Mă bătea gândul să încerc o astfel de construcție la un focuser home-made. Practic tubul portocular este mai larg și conic iar bucșa este conică la exterior fiind decupată parțial în mai multe secțiuni se strânge pe barrel prin apăsare. Interiorul bucșei este cilindric la diametrul standard de 1.25" sau 2". Nu se folosesc șuruburi de strângere ci o altă bucșă cu filet pe capătul tubului portocular care apasă sau relaxează bucșa elastică. Ca principiu seamănă cu mandrinele mașinilor de frezat. N-am idee dacă se găsesc în comerț. |
Ideala ar fi solutia tip "penseta elastica/conica", in care infiletezi un inel exterior si in felul asta strangerea se realizeaza perfect centrat, asa e
Ceva in genul asta adica
_________________ *.*.*.*.*.*.*.*.*.*.*
___CER SENIN!___
_________________ |
|
Sus |
|
|
auriga Membru
Data inscrierii: 22 Dec 2008 Mesaje: 2114
Localitate: Cluj-Napoca
|
Trimis: 13 Mar 2015 20:48 Download mesaj |
Titlul subiectului: |
|
|
|
Sau asta:
Descriere: |
|
Marime fisier: |
217.14 kb |
Vizualizat: |
de 5559 ori |
|
|
|
Sus |
|
|
dragos.n Membru
Data inscrierii: 20 Dec 2007 Mesaje: 6463
Localitate: Ploiesti
|
Trimis: 14 Mar 2015 02:45 Download mesaj |
Titlul subiectului: |
|
|
|
Mi-am sters raspunsurile anterioare, deoarece astept sa se adune mai multe reactii, pentru a raspunde.
_________________ Dragos N |
|
Sus |
|
|
emilf Membru
Data inscrierii: 11 Mai 2010 Mesaje: 812
Localitate: Craiova,Dolj
|
Trimis: 14 Mar 2015 09:43 Download mesaj |
Titlul subiectului: |
|
|
|
Si pe mine m-a framintat aceasta problema la foto planetare unde ajung cu focala la 7 sau chiar 9 metri unde pozitia trenului optic este critica.
Am rezolvat-o cu adaptorul clicklock de la Baader care isi face treaba perfect cu cele doua bile cilindrice care preseaza ocularul sau barlow-ul in peretele opus in pozitie fixa, este cam scump dar nu am avut alta solutie.
Cred ca si varianta de la Orion este buna, are acelasi design cu bile cilindrice si este mai ieftin.
http://www.teleskop-express.de/shop/produc...-inch.html;
http://www.telescope.com/catalog/search.cm...+to+1%2C25
_________________ The only thing necesary for the triumph of evil is for good men to do nothing. -Edmund Burke- |
|
Sus |
|
|
zoth Membru
Data inscrierii: 31 Mar 2006 Mesaje: 5563
Motto: decat ceva prost, mai bine nimic bun ... Localitate: Bucuresti
|
Trimis: 14 Mar 2015 15:18 Download mesaj |
Titlul subiectului: |
|
|
|
Imi place ideea Dragos, este simpla, ieftina si rezolva in buna parte problema centrarii.
Cred ca este mai potrivita pentru vizual si in special buna pentru oculare. Bine ar fi sa existe pe barelele ocularelor doua astfel de degajari, una aproape de corpul ocularului si una in extremitatea cealalta. Sau macar sa existe o degajare mai lata asa cum era odata la unele oculare vixen.
Mai am un astfel de barel adaptat acum la ocularul Ronchi. Am sa incerc si eu solutia propusa de tine.
Cer senin tuturor!
Descriere: |
|
Marime fisier: |
197.95 kb |
Vizualizat: |
de 5497 ori |
|
_________________ Van 8x42ED4; AR80 f15; TS102SD; Vixen NA130 SSWT |
|
Sus |
|
|
dragos.n Membru
Data inscrierii: 20 Dec 2007 Mesaje: 6463
Localitate: Ploiesti
|
Trimis: 14 Mar 2015 15:23 Download mesaj |
Titlul subiectului: |
|
|
|
Din experienta de pana acum, cu cat e mai lata degajarea, cu atat rezultatele sunt mai bune. Cum ai tu la ocularul ala cred ca e ideal.
_________________ Dragos N |
|
Sus |
|
|
nobody Membru
Data inscrierii: 02 Apr 2010 Mesaje: 4839
Motto: Never ever give up ! Localitate: Nowhere
|
Trimis: 14 Mar 2015 16:17 Download mesaj |
Titlul subiectului: |
|
|
|
Suruburile de prindere nu calca chiar in acel sant unde este pusa catifeaua ?
|
|
Sus |
|
|
dragos.n Membru
Data inscrierii: 20 Dec 2007 Mesaje: 6463
Localitate: Ploiesti
|
Trimis: 14 Mar 2015 16:44 Download mesaj |
Titlul subiectului: |
|
|
|
Exact acolo calca in majoritatea cazurilor. Uneori, santul sau surubul sunt puse la alte distante, si se intampla sa nu calce.
_________________ Dragos N |
|
