Titlul subiectului: Suport harta pe tubul optic
Raspunde cu citat (quote)

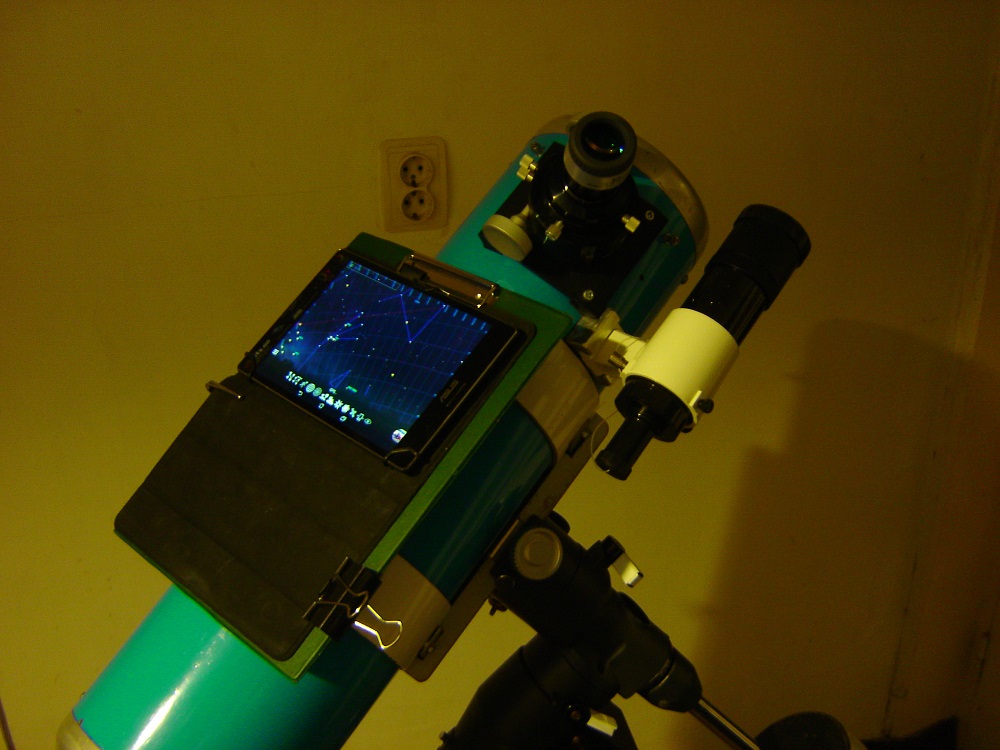

Am conceput și realizat o soluție pentru ca harta stelară, sau un tablet, să nu trebuiască ținute în mână, dar nici să necesite măsuță în timp ce se umblă la instrument.

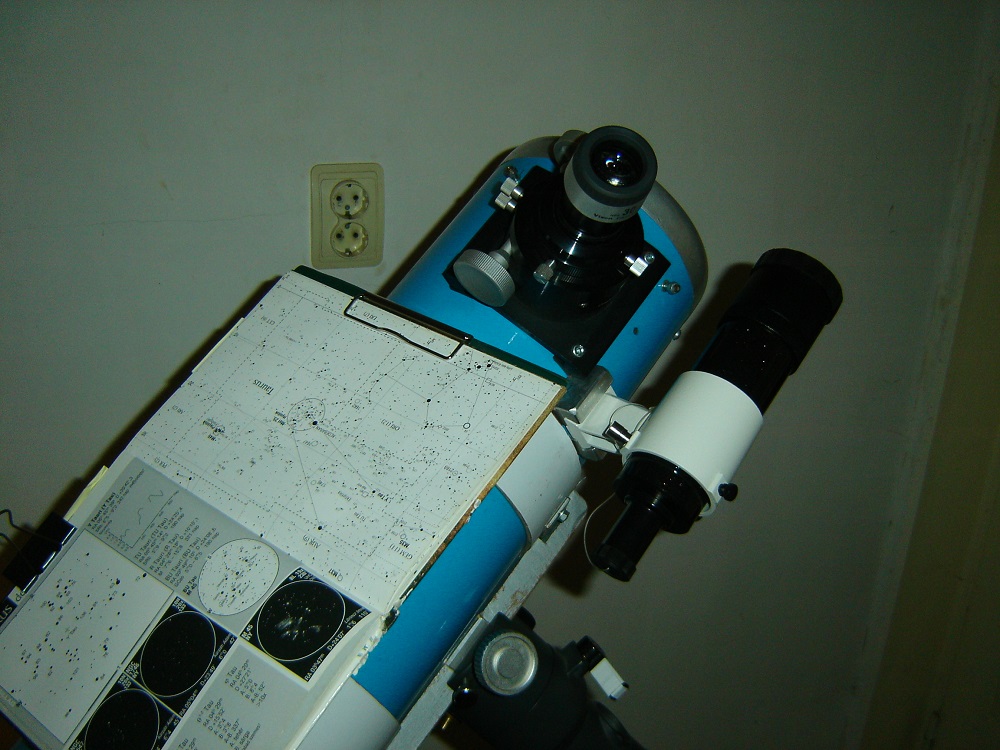

Este vorba de un clipboard, fixat pe tubul optic din tablă al newtonianului, cu ajutorul unor pastile magnetice. În acest fel, harta este la îndemână și la vedere, în apropierea ocularului, iar surplusul de greutate de câteva sute de grame nu încarcă semnificativ montura, el fiind aproximativ pe axa de declinație.

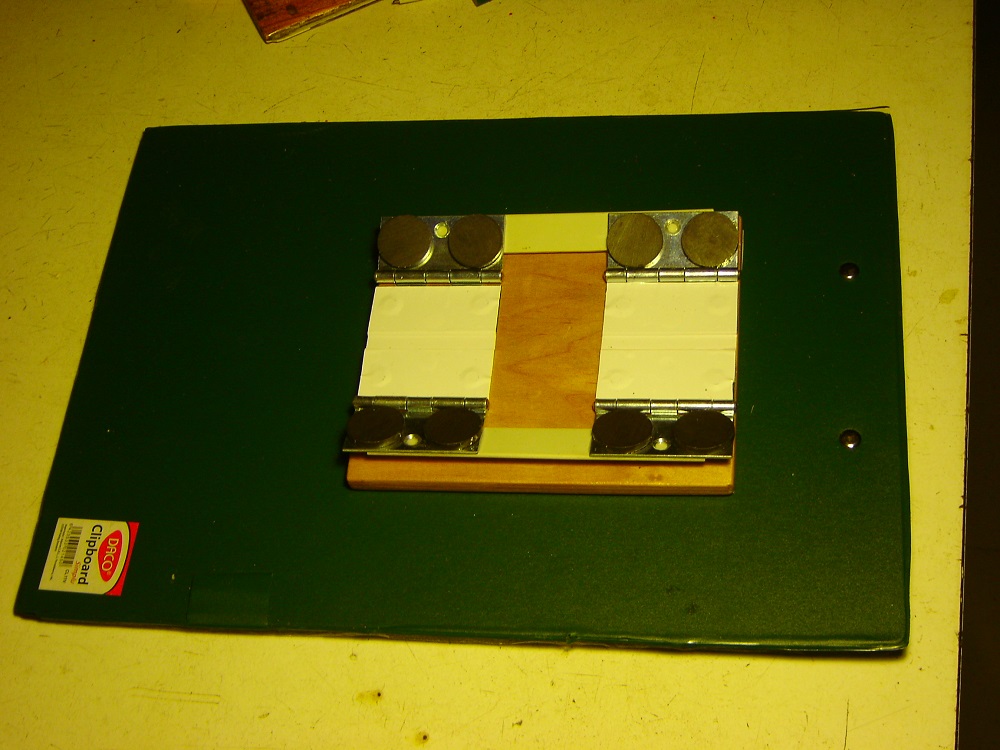

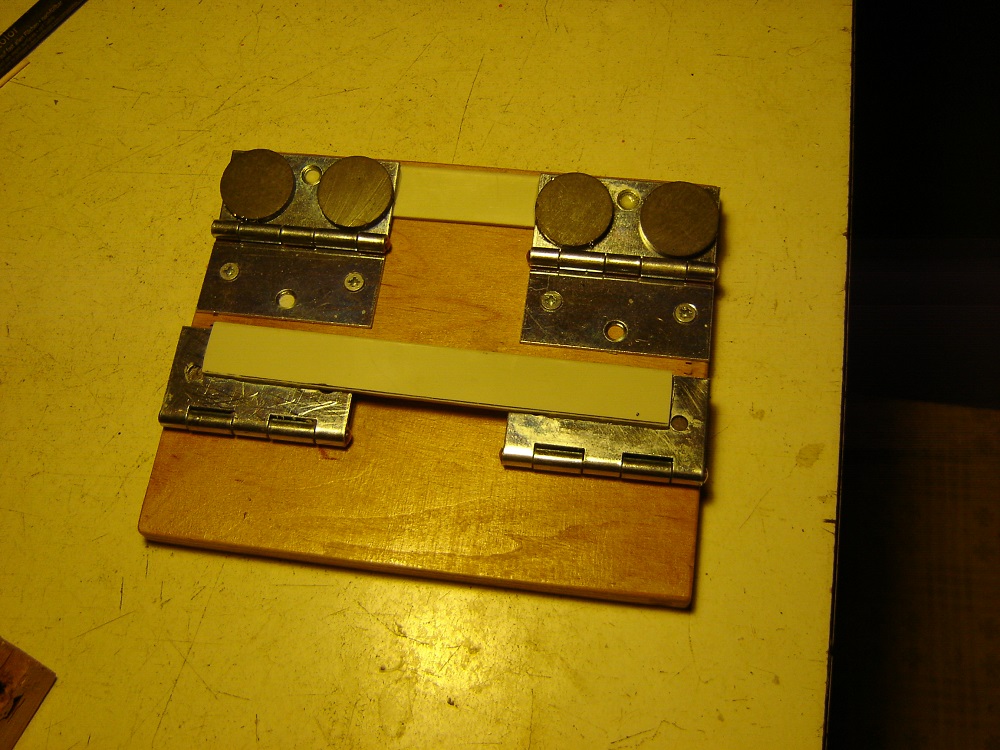

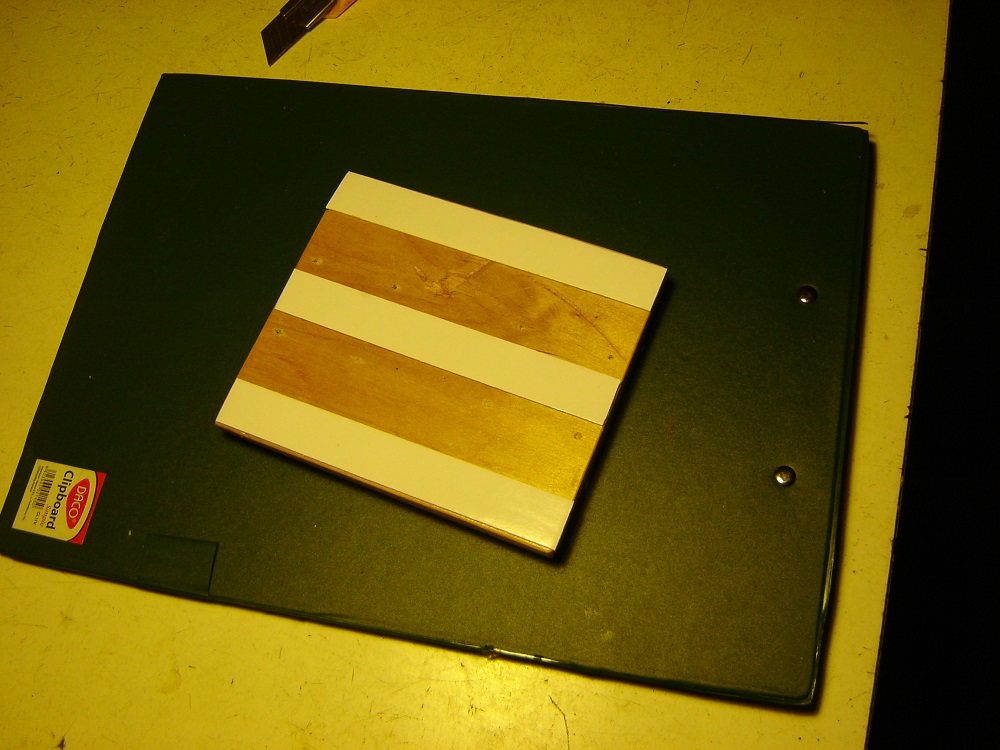

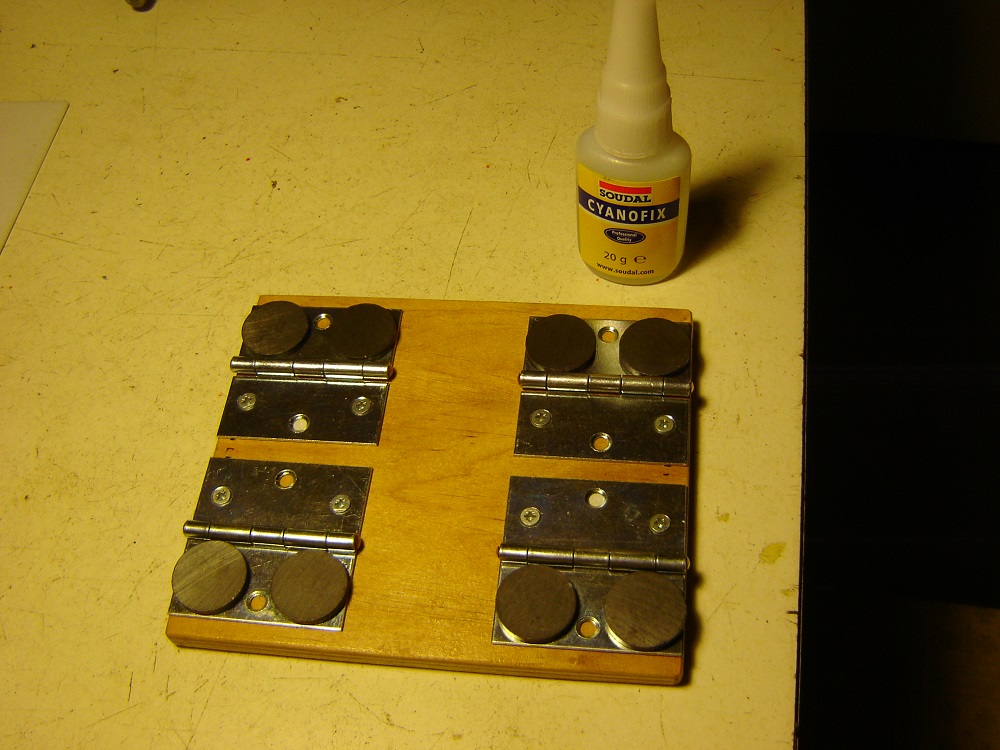

Clipboard-ul este lipit pe spatele unei bucăți de placaj. Pe placaj sunt fixate cu șuruburi de lemn patru balamale, iar pe aripa mobilă a acestora sunt lipite câte două pastile magnetice, cu polii opuși una față de cealaltă. În acest fel circuitul magnetic se închide prin aripa balamalei, mărind forța de atracție.

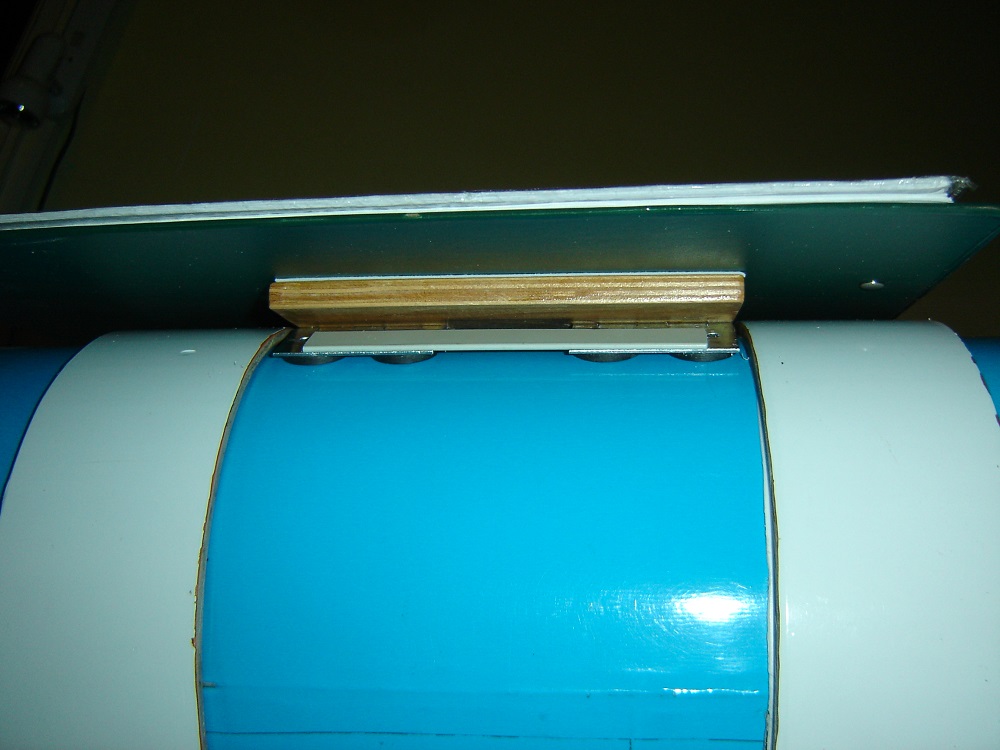

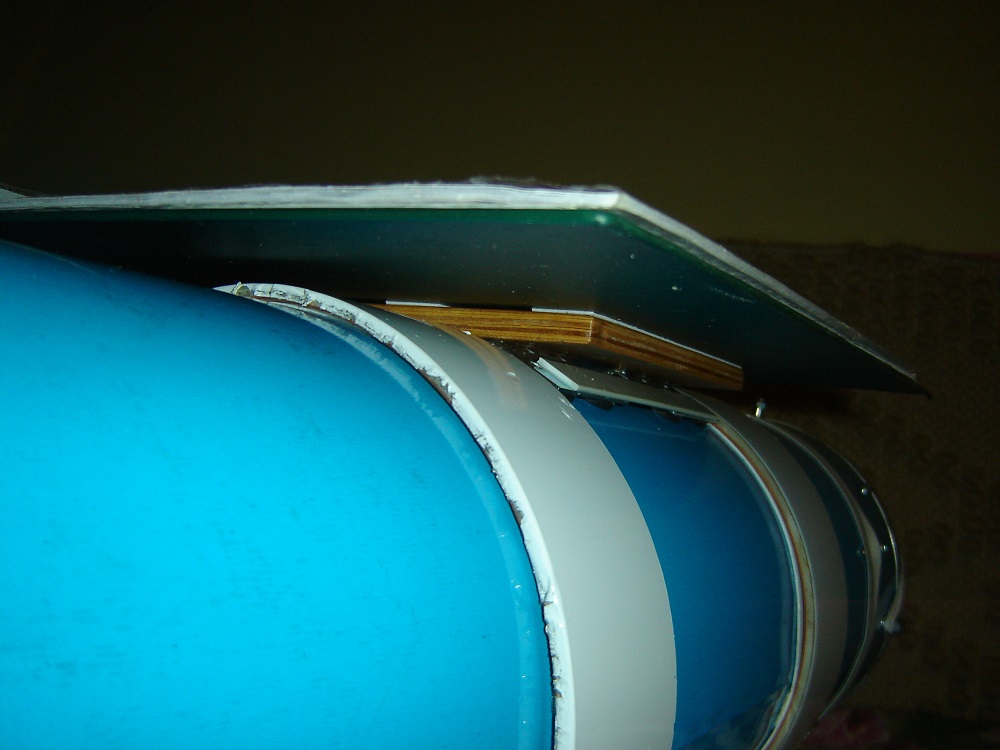

Articulația balamalelor face posibilă mularea pastilelor pe curbura tubului, iar clipboard-ul este fixat de tub prin patru puncte. Poziția este fermă, și poate susține un obiect de câteva sute de grame fără să alunece, inclusiv în plan vertical.
Suportul poate fi montat în câteva clipe, ținând cu câte un deget plăcuțele ce unesc balamalele pe cele două laturi.
Când nu se folosesc, aripile cu magneți pot fi rabatate spre înăuntru, astfel câmpul magnetic al acestora este în mare parte ecranat.



 Descriere:
 Marime fisier:  216.3 kb
 Vizualizat:  de 592 ori




 Descriere:
 Marime fisier:  247.96 kb
 Vizualizat:  de 592 ori




 Descriere:
 Marime fisier:  195.99 kb
 Vizualizat:  de 592 ori




 Descriere:
 Marime fisier:  186.13 kb
 Vizualizat:  de 592 ori




 Descriere:
 Marime fisier:  144.6 kb
 Vizualizat:  de 592 ori




 Descriere:
 Marime fisier:  146.04 kb
 Vizualizat:  de 592 ori




 Descriere:
 Marime fisier:  226.08 kb
 Vizualizat:  de 592 ori




 Descriere:
 Marime fisier:  180.67 kb
 Vizualizat:  de 592 ori




 Descriere:

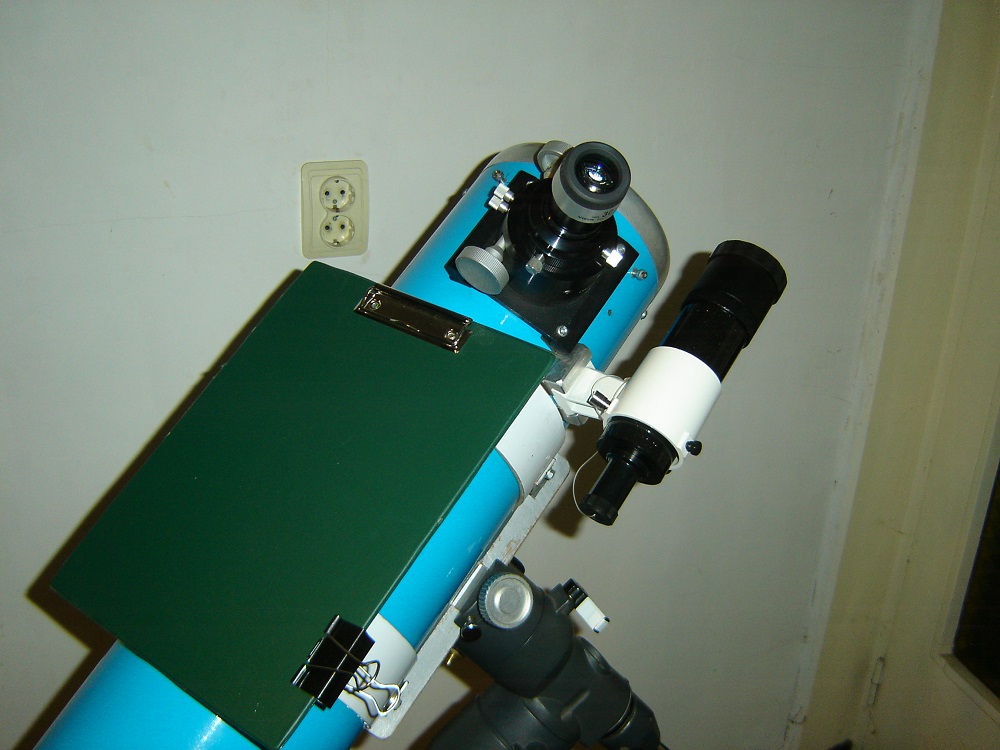

Suportul gol, montat pe tub.
 Marime fisier:  178.42 kb
 Vizualizat:  de 592 ori




_________________
Telescop Newton 150/750 cu tubul de constructie proprie
Binoclu Bushnell 7x50
Sus
Mircea Pteancu
Moderator
Moderator


Data inscrierii: 12 Feb 2008
Mesaje: 7239

Motto: ''OBSERVO ERGO SUM''

Localitate: Arad

MesajTrimis: 31 Mai 2020 19:03 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Istvan

Foarte ingenios ,felicitari pentru idee si realizare !
Multumesc ca ai impartasit-o cu noi.
Cele doua reflectoare ale mele au tub din tabla de otel deci pot si eu sa aplic ideea ta care ma va scuti de plimbarile pana la masa.
Deci voi sta mai mult la ocular,excelent !

Toate cele bune,Mircea

_________________
http://observoergosum.blogspot.ro/
https://astroclubgalaxis.blogspot.com
https://groups.io/g/The60mmTelescopeClub
Dotare :reflectoare ,lunete,cateva binocluri si un catadioptric
Sus
Matrixul
Membru
Membru


Data inscrierii: 17 Iun 2012
Mesaje: 322



Localitate: Bucuresti

MesajTrimis: 01 Iun 2020 00:16 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Multumim pentru idee, foarte simpla si utila !
_________________
Un Om, cu bune si rele. Din praf de stele...
Sus
Erwin
Moderator
Moderator


Data inscrierii: 02 Aug 2008
Mesaje: 7644

Motto: panta rhei

Localitate: Bucuresti

MesajTrimis: 01 Iun 2020 09:51 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Felicitări pentru idee și mulțumiri că ai împărtășit-o cu noi! Spor la observații!
_________________
binocluri: 8x22, 7x50, 7x42, 10x50, 10x80, spotting: 10x46, 20x60
refractoare: 60/700, RFT70 F/4, 80/900, RFT 110 F/5.5
reflectoare: MTO-11CA 100/1000, Cass Clasic 8"F/15, dobson newt.158/1240 DH
monturi: piston AZ mount (R), Vixen GP
Sus
Dbird
Moderator
Moderator


Data inscrierii: 06 Noi 2012
Mesaje: 1228



Localitate: Bucuresti

MesajTrimis: 01 Iun 2020 17:15 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Superba idee, multumim !
