Solutii homemade ptr. reductie la focalizator


Creaza un subiect nou   Raspunde la subiect

DIY / ATM / Reparatii

Subiectul anterior :: Subiectul urmator
Afiseaza mesajele pentru a le previzualiza:
Autor Mesaj
V. Istvan
Membru
Membru


Data inscrierii: 11 Ian 2015
Mesaje: 237



Localitate: Targu Mures

MesajTrimis: 07 Ian 2017 20:51 Download mesaj
Titlul subiectului: Solutii homemade ptr. reductie la focalizator
Raspunde cu citat (quote)

Intr-un alt topic am prezentat un focuser DIY.
Un dezavantaj suparator a fost greutatea punerii la punct la grosismente mari. Trebuie miscat foarte fin butonul de reglaj, iar pe deasupra imaginea "zburda" in campul vizual, daca montura nu e destul de solida.
Am cautat in prima faza sa evit solutiile care presupun motor electric.
Am mai urmarit ca mana omului sa atinga tubul optic cat mai aproape de centrul de rotatie, in ideea reducerii oscilatiilor. Sau sa nu il atinga deloc.
Prima solutie care am incercat-o a fost cu o mulineta. Ofera o reductie de circa 1:5 si schimbarea axului de rotatie cu 90 grade. Pentru reglaj grosier se putea retrage de pe axul focuserului. A imbunatatit finetea reglarii claritatii, dar tremuratul imaginii a ramas deranjant.



 Descriere:

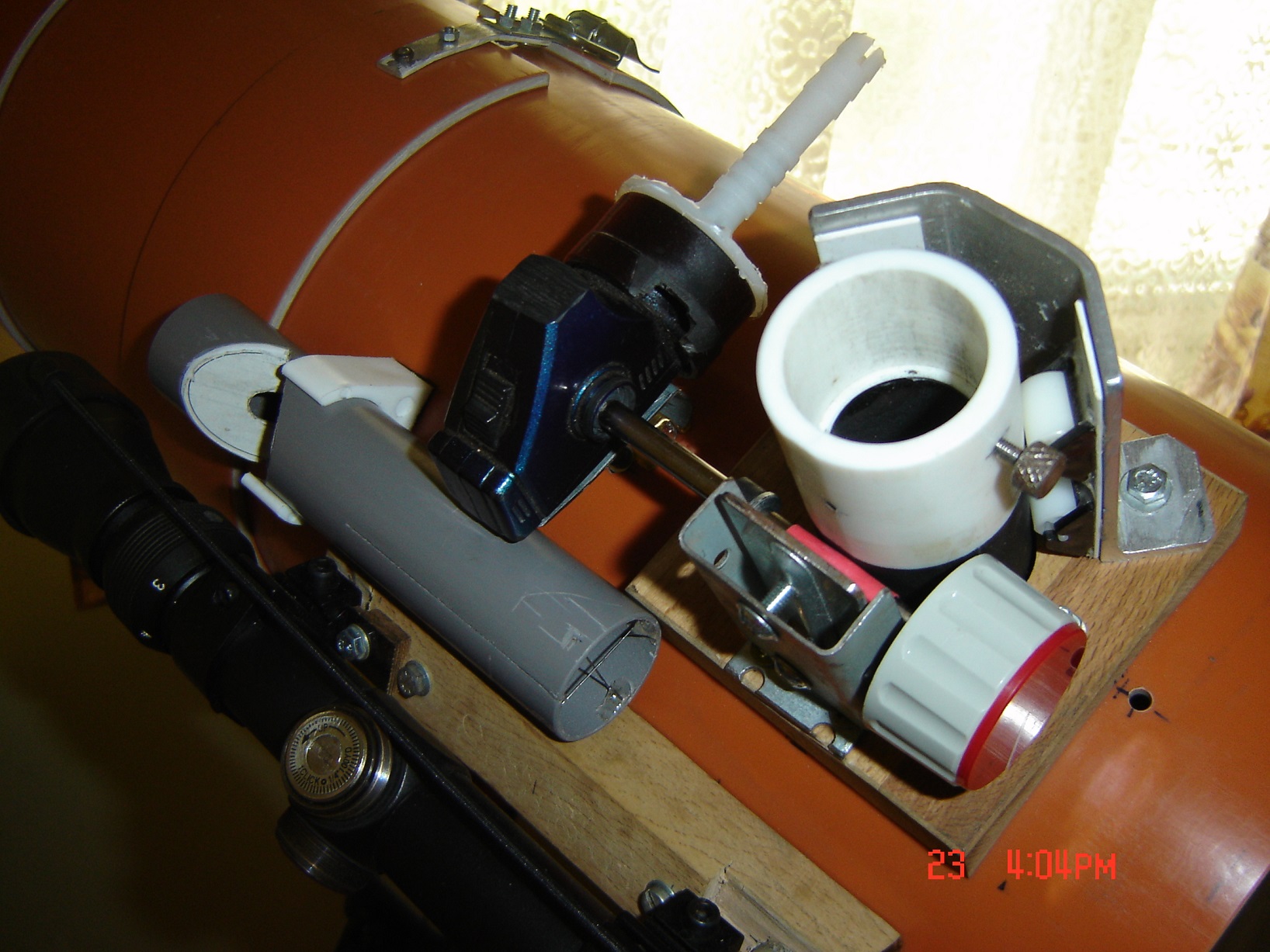

Mulineta trasa pe axul focuserului. Pe axul de iesire s-a fixat un diblu de plastic, care este rotit cu mana.
 Marime fisier:  448.17 kb
 Vizualizat:  de 2476 ori




_________________
Telescop Newton 150/750 cu tubul de constructie proprie
Binoclu Bushnell 7x50
Sus
V. Istvan
Membru
Membru


Data inscrierii: 11 Ian 2015
Mesaje: 237



Localitate: Targu Mures

MesajTrimis: 07 Ian 2017 21:34 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

O alta incercare a fost prin folosirea unui motoreductor de la o masina de insurubat cu acumulatori. Acesta are o reductie cu planetare cu raportul de 1:81, in doua trepte.
Am indepartat motorasul dar am pastrat pinionul de pe axul sau, care intra in reductor.
Iesirea reductorului era trasa pe axul focuserului, si rotatia era transmisa de un slit care primea splintul de pe axa. Ansamblul se putea monta-demonta printr-o singura miscare.
Nu am facut poze cand era montat pe tubul optic. Atasez poze care explica ideea.



 Descriere:

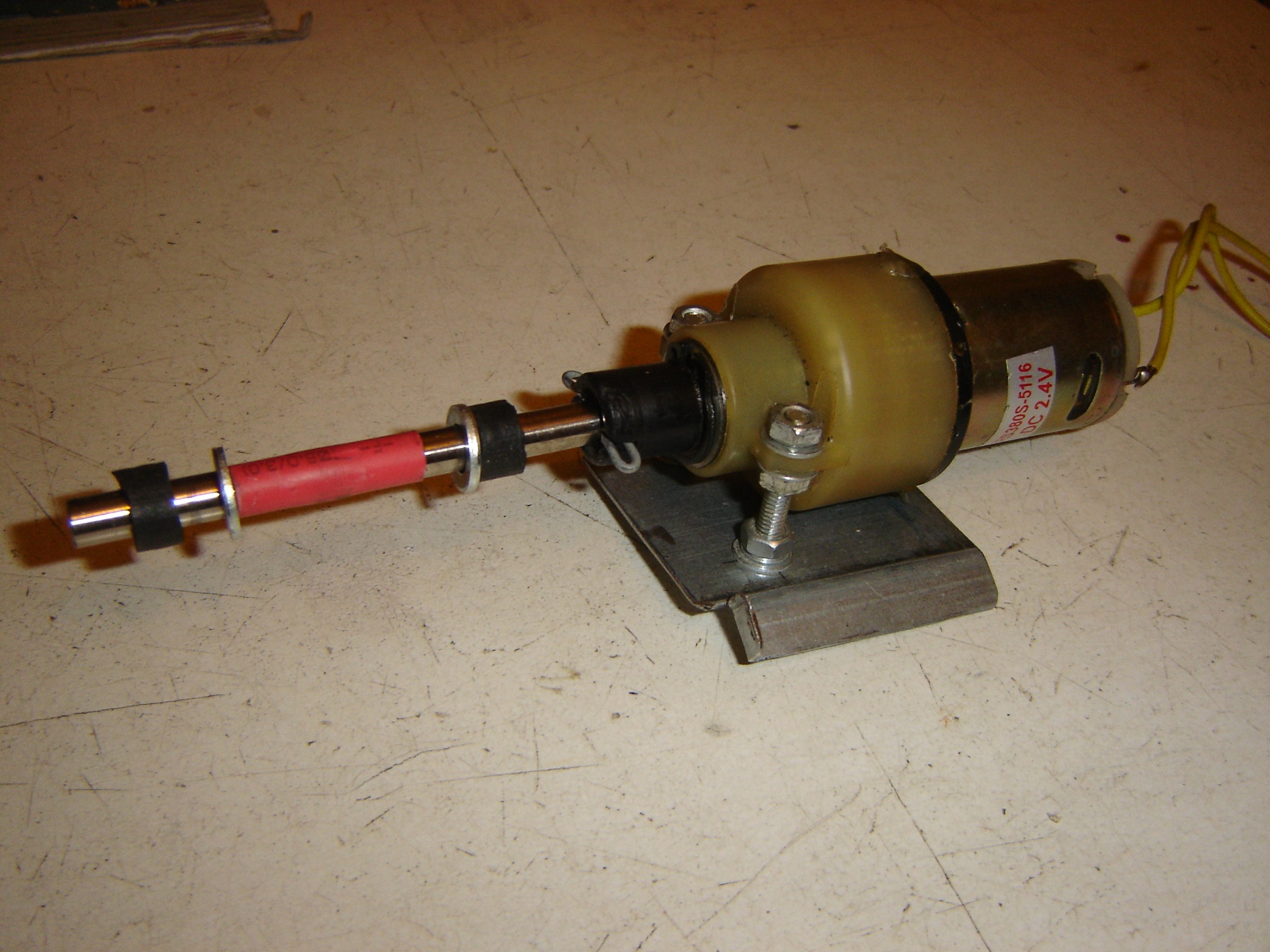

Antrenarea axului focuser cu reductor. Daca se indeparteaza motorasul, putem realiza cu o reductie manuala de 1:81.
 Marime fisier:  712.35 kb
 Vizualizat:  de 2448 ori




 Descriere:

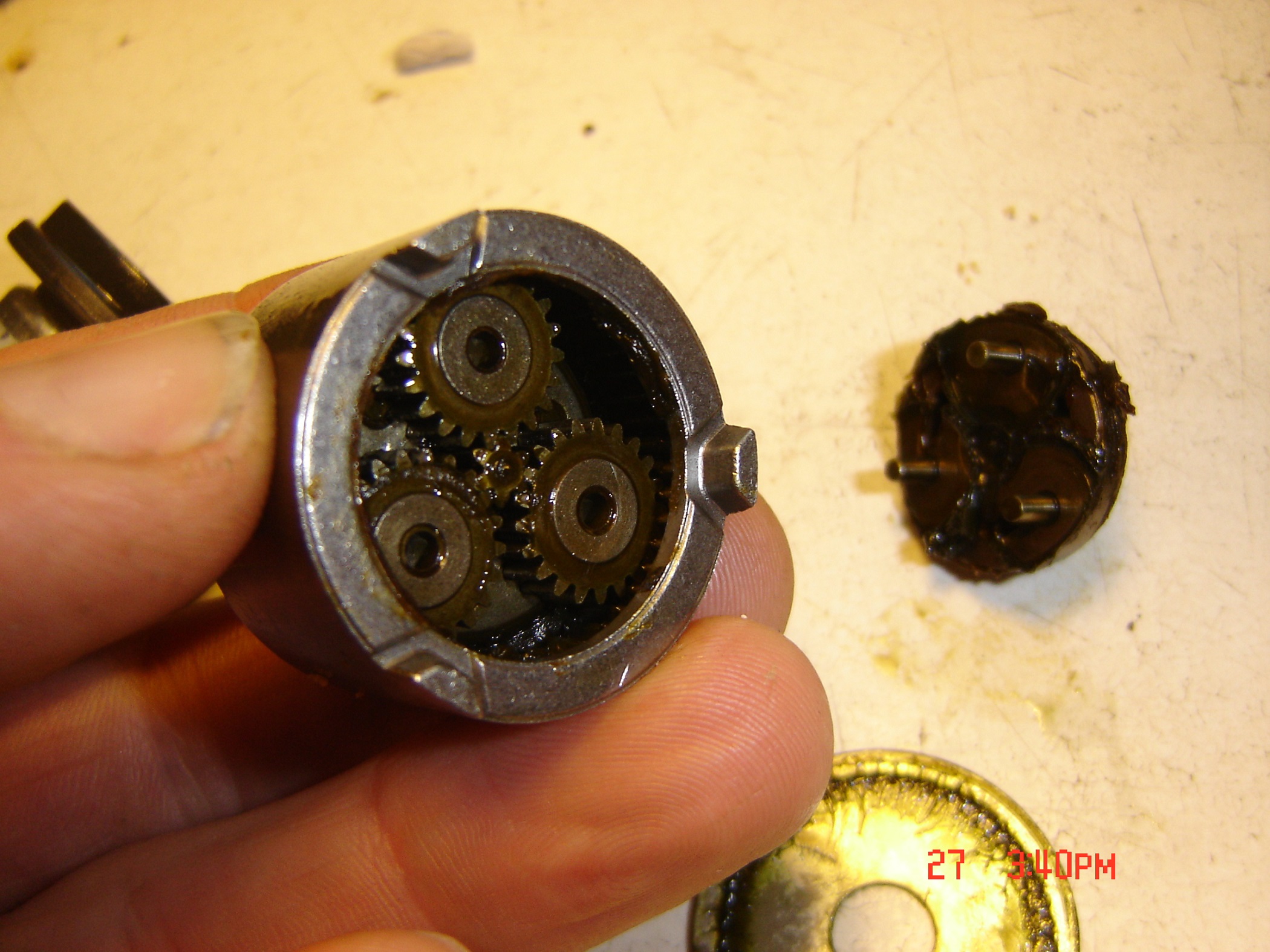

Daca indepartam una din trepte, ramanem cu un raport de reductie 1:9.
 Marime fisier:  644.85 kb
 Vizualizat:  de 2448 ori




_________________
Telescop Newton 150/750 cu tubul de constructie proprie
Binoclu Bushnell 7x50
Sus
Mircea Pteancu
Moderator
Moderator


Data inscrierii: 12 Feb 2008
Mesaje: 6892

Motto: ''OBSERVO ERGO SUM''

Localitate: Arad

MesajTrimis: 07 Ian 2017 21:51 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Istvan
Esti foarte inventiv , te felicit si nu vreau sa-ti tai avantul.
Vin doar cu o sugestie in stilul KISS cu care rezonez.
O solutie recomandata de Texereau si pe care am regasit-o pe CN este cabestanul.
In rola gri fixezi niste surubele/tije cu care sa maresti bratul de aplicare a fortei de rasucire.
Unghiul de rasucire devine mult mai controlabil deci reglarea mai fina deoarece se mareste semnificativ deplasarea liniara pentru aceeasi deplasare unghiulara.
Vezi postarea #3 de aici :

http://www.cloudynights.com/topic/256455-the-frugal-astronomer/

sau,ca principiu :

https://en.wikipedia.org/wiki/Capstan_(nautical)

Mircea



 Descriere:
 Marime fisier:  409.53 kb
 Vizualizat:  de 2429 ori




_________________
http://observoergosum.blogspot.ro/
https://astroclubgalaxis.blogspot.com
https://groups.io/g/The60mmTelescopeClub
Dotare :reflectoare ,lunete,cateva binocluri si un catadioptric
Sus
V. Istvan
Membru
Membru


Data inscrierii: 11 Ian 2015
Mesaje: 237



Localitate: Targu Mures

MesajTrimis: 07 Ian 2017 22:07 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Cea mai recenta solutie pentru focalizare fina este bazata pe un cablu, un fel de Bowden cu fir rigid (rog corectie de la cunoscatori), care permite transmiterea unei forte in ambele sensuri.
Astfel tremuratul mainii poate fi atenuat complet pana la tubul optic.
In faza focalizarii fine este suficienta miscarea axului focuser doar cu cateva grade, eventual cu maxim 10-20 grade. Ceea ce inseamna ca poate fi rezolvata cu o miscare cvasilinara de cativa cm la capatul unui brat.



 Descriere:

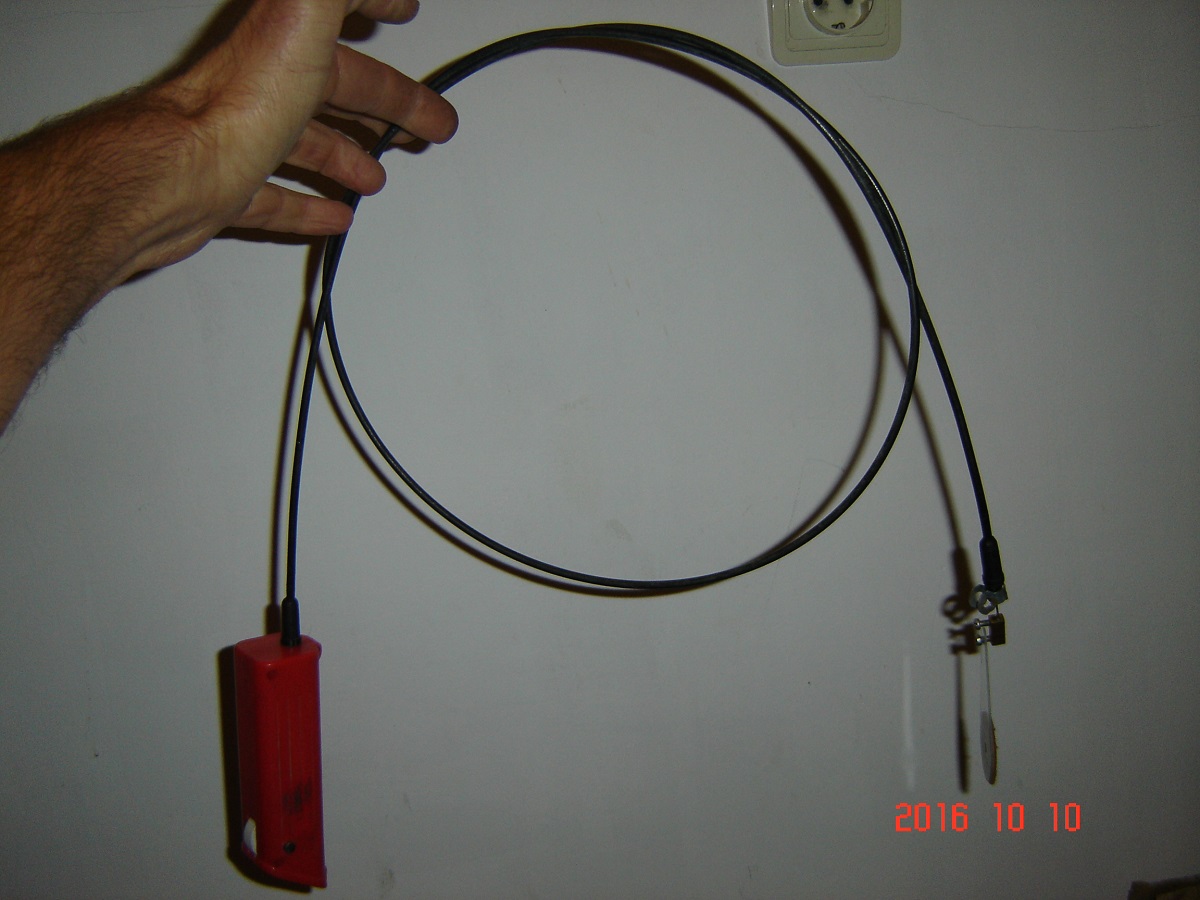

Placuta care este rotita de la distanta prin cablu, este stransa (sau nu) de butonul focuserului. Astfel, se potriveste grosier claritatea imaginii direct de la buton cu placuta nestransa, dupa care se strange placuta. Focalizarea se face in continuare de
 Marime fisier:  268.05 kb
 Vizualizat:  de 2423 ori




 Descriere:

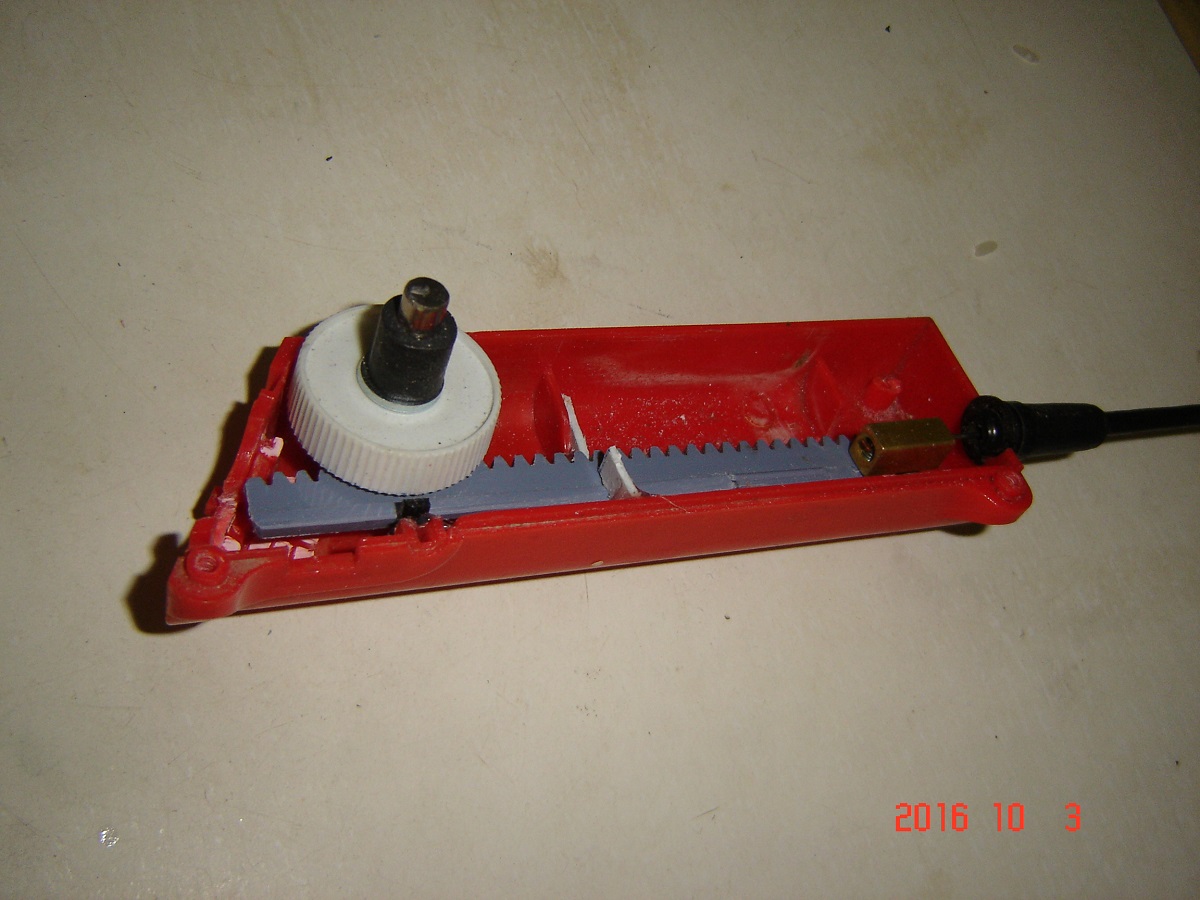

La capatul celalalt al cablului este cremaliera actionata de rotita dintata.
 Marime fisier:  239.01 kb
 Vizualizat:  de 2422 ori




 Descriere:
Rotirea fina actionata de la distanta.
 Marime fisier:  234.16 kb
 Vizualizat:  de 2422 ori




 Descriere:
Subansamblul demontat.
 Marime fisier:  213.06 kb
 Vizualizat:  de 2422 ori




_________________
Telescop Newton 150/750 cu tubul de constructie proprie
Binoclu Bushnell 7x50
Sus
dragos.n
Moderator
Moderator


Data inscrierii: 20 Dec 2007
Mesaje: 5491

Motto: Sentio ergo sum

Localitate: Ploiesti

MesajTrimis: 08 Ian 2017 00:11 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Foarte interesante si inovatoare ideile tale, Istvan. Felicitari, si spor in continuare in dezvoltarea lor. Cred ca ar trebui sa le brevetezi, daca poti, si apoi sa le prezinti pe forumuri internationale.

Avand in vedere ca, in special ultima varianta pare sa fie foarte ieftina si usor de realizat de catre oricine, ar fi de mare interes sa ne spui de unde ai luat piesele care au intrat in componenta sistemului.


PS.Si cred ca ar trebui sa le gasesti un nume, astfel incat oamenii sa poata sa spuna asa: telescopul are focuser cu reductor ''Istvan V3'', sau cum vrei tu sa-i spui.

_________________
Dragos N
Sus
Erwin
Moderator
Moderator


Data inscrierii: 02 Aug 2008
Mesaje: 7507

Motto: panta rhei

Localitate: Bucuresti

MesajTrimis: 08 Ian 2017 11:43 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Felicitări pentru ingeniozitate! Poți folosi un ambreiaj elastic între plăcuța de reglaj fin și butonul de pe ax, transmiterea mișcării se va face prin fricțiune folosind o șaibă din pâslă. Când învârți cu mâna forța este mare și va aluneca. Trebuie reglată presiunea arcului (șaibe elastice) astfel încât la acționarea fină să nu alunece mai mult decât trebuie și să învârtă axul focuserului.
_________________
binocluri: 8x22, 7x50, 7x42, 10x50, 10x80, spotting: 10x46, 20x60
refractoare: 60/700, RFT70 F/4, 80/900, RFT 110 F/5.5
reflectoare: MTO-11CA 100/1000, Cass Clasic 8"F/15, dobson newt.158/1240 DH
monturi: piston AZ mount (R), Vixen GP
Sus
V. Istvan
Membru
Membru


Data inscrierii: 11 Ian 2015
Mesaje: 237



Localitate: Targu Mures

MesajTrimis: 08 Ian 2017 17:46 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Privitor la ultima variantă, cea cu cablul, proveniența materialelor principale e următoarea:
-cablul: de la talcioc, a fost componenta unui schimbător de viteze în butuc la bicicletă,
-cremaliera și rotița: dezmembrare imprimantă laser,
-buton la cremalieră, solidar cu rotița: capac pastă de dinți,
-mânerul roșu: de la talcioc, dezmembrare pistol de înșurubat cu acumulator,
-plăcuța transparentă: policarbonat din disc CD,
-rondeaua maro pe plăcuță: piele naturală,
-clema la capătul firului rigid, care se articulează cu plăcuța transparentă: clemă din șir de cleme pentru electricitate.

Rondeaua de piele este lipită de plăcuță. Are rolul de a mări frecarea față de butonul cenușiu când plăcuța este strânsă pe buton.
Puteam să o fac și cu un cuplaj cu fricțiune, care să lunece peste o limită de cuplu când învârte omul butonul grosier. Dar am zis, mai bine să fie separate cele două operațiuni. Să meargă ușor butonul când se potrivește grosier claritatea. Apoi se strânge șurubul acela lung, și rămâne acționabil doar prin cablu.
Soluția s-ar putea adapta home-made și altor focusere, de fabrică, dacă ele nu sunt prevăzute cu reducție. Înlătură și oscilația tubului datorită atingerii.

_________________
Telescop Newton 150/750 cu tubul de constructie proprie
Binoclu Bushnell 7x50
Sus
V. Istvan
Membru
Membru


Data inscrierii: 11 Ian 2015
Mesaje: 237



Localitate: Targu Mures

MesajTrimis: 12 Noi 2017 19:10 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Salutare din nou tuturor.

La sugestia d-lui Mircea Pteancu, am construit și o soluție pornită din cabestan.
Funcționează excelent: fin, continuu, și nu mișcă deloc tubul optic. Ce-i drept, l-am mutat pe acesta pe un EQ5 de la ultima variantă.
Am reușit să reglez ușor claritatea optimă inclusiv cu ocularul ortoscopic de 4 mm, ceea ce era foarte frustrant înainte.
Brațul l-am realizat din sticlotextolit: ușor, rezistent și flexibil. L-am acoperit cu autocolantă albă, pentru a fi mai vizibil în întuneric.
Baza brațului poate fi strânsă/slăbită cu piulița roșie, față de butonul de reglaj, ca și în varianta precedentă.
Se face reglarea clarității grosier cu butonul, brațul atârnănd liber. Apoi, dacă e cazul, se strânge brațul de buton, și cu el se ajustează fin.
Dispozitivul se poate monta și demonta în câteva secunde.
Păstrând principiul, probabil se poate adapta soluția și pentru focusere de fabrică.



 Descriere:
 Marime fisier:  168.66 kb
 Vizualizat:  de 1729 ori

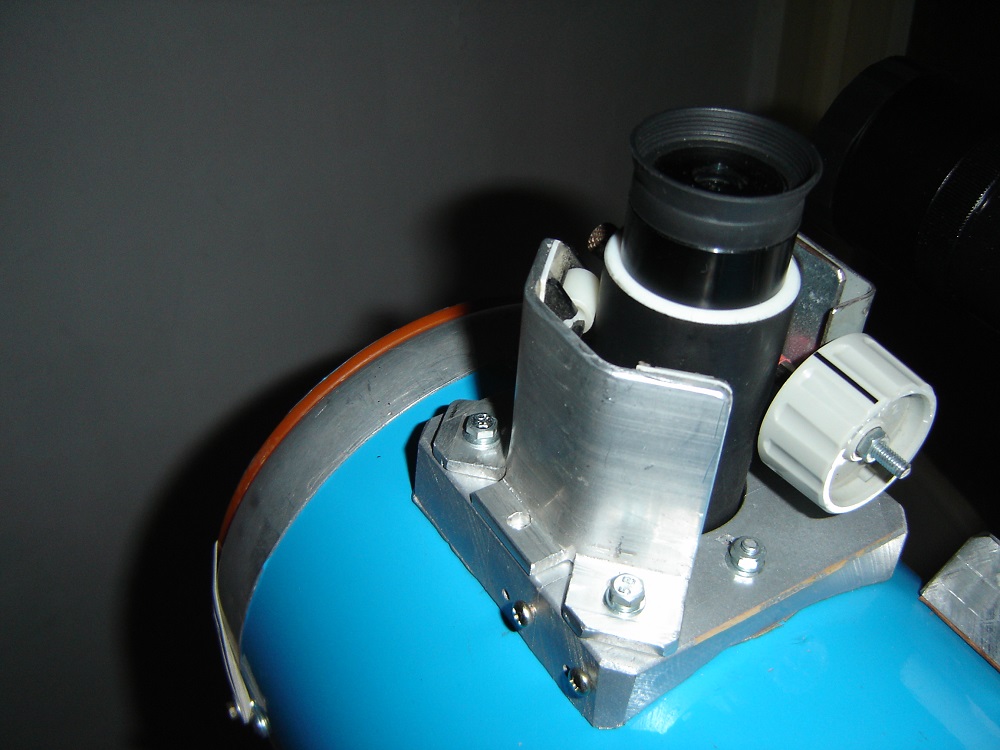

 Descriere:

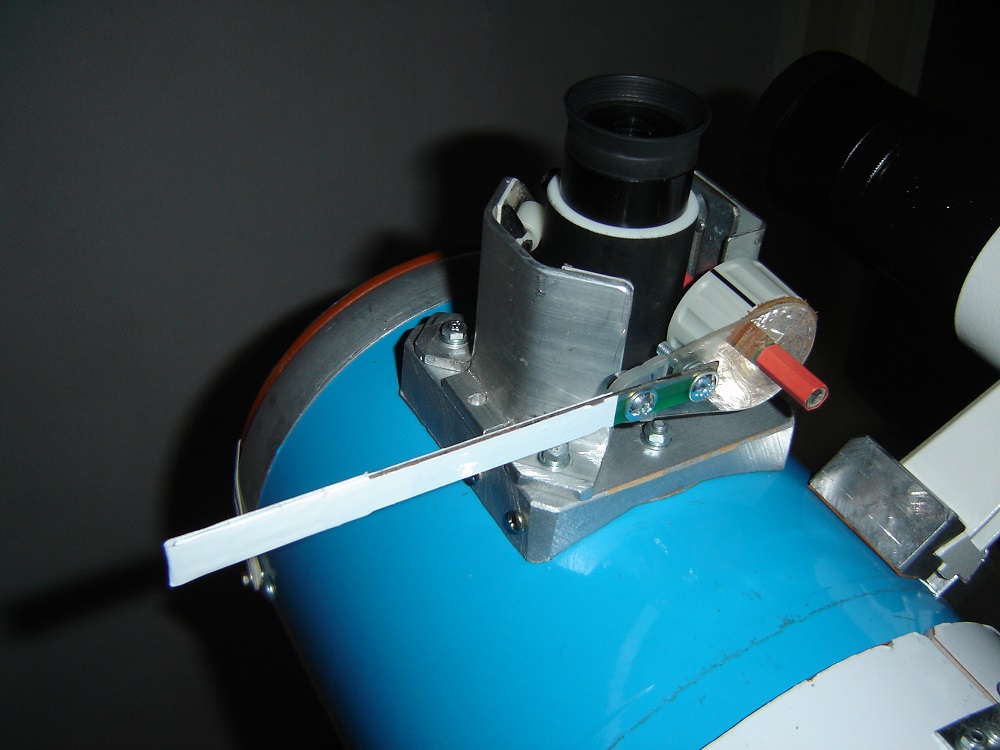

Focuserul cu brațul montat.
 Marime fisier:  161.56 kb
 Vizualizat:  de 1729 ori




_________________
Telescop Newton 150/750 cu tubul de constructie proprie
Binoclu Bushnell 7x50
Sus
