SW SynScan handcontroller


Du-te la pagina Anterioara  1, 2, 3, 4, 5, 6  Urmatoare
Creaza un subiect nou   Raspunde la subiect

Monturi/Trepiede

Subiectul anterior :: Subiectul urmator
Afiseaza mesajele pentru a le previzualiza:
Autor Mesaj
StarChild
Membru
Membru


Data inscrierii: 29 Mar 2011
Mesaje: 1094

Motto: tata si sot in primul rand...restul neesentiale... :-)

Localitate: Timisoara

MesajTrimis: 17 Oct 2016 14:54 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

StarChild a scris:
....

Mi-am mai zdrobit niste neuroni azi noapte cu chestia asta, si in loc sa ma chinui sa setez coordonate si prostii dintr-un soft (asta doar daca programatorii aia au chef sa implementeze), cred ca e mai usor sa citesc de la SynScan informatiile alea si sa le trec la Locatie in softul respectiv (desigur, din nou, daca au chef programatorii aia sa implementeze). ideea e sa am ACELEASI coordonate si in montura si in soft, acelasi fus orar, acelasi DST, tot la fel, ptr a fi sigur ca nu ai coordonate/setari diferite intre montura si soft...

Deci... comenzi SW SynScan ptr a obtine setarile de locatie si timp ? Rolling Eyes


se pare ca nu sunt singurul chinuit de astfel de probleme existentiale.
mai este un individ, un neamtz, pe care l-o dus si capul sa faca ceva concret in directia asta, si asa a aparut un soft (pe Android):

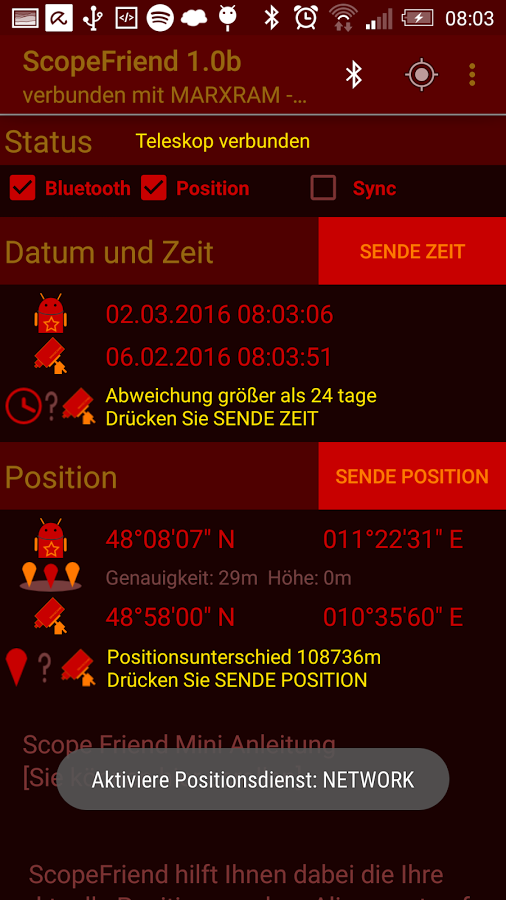

https://play.google.com/store/apps/details...&hl=en

Jucaria asta face (gratis) ceea ce face SkyWatcher GPS si cate ceva in plus... adica "injecteaza" in Hand Controler tot ce e nevoie: coordonate GPS, ora, time zone, daylight saving, etc. Evident transmisia informatiilor se face folosind adaptorul BlueTooth.
Nu va speriati ca vedeti textele in germana (in Google Play), daca pe telefon aveti limba engleza setata, atunci aplicatia se va instala in engleza.

Succes la jucat pe BT !

PS: am sa pun si la soft ptr Android minunea asta de soft, ca acolo se uita mai multa lume.



 Descriere:
 Marime fisier:  159.08 kb
 Vizualizat:  de 1105 ori




_________________
PIERDUT FOTON!!! DECLAR NUL !!!


Ultima modificare efectuata de catre StarChild la 17 Oct 2016 22:59, modificat de 1 data in total
Sus
Matrixul
Membru
Membru


Data inscrierii: 17 Iun 2012
Mesaje: 178



Localitate: Bucuresti

MesajTrimis: 17 Oct 2016 20:11 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Multumim pentru info !
_________________
Un Om, cu bune si rele. Din praf de stele...

SW Black Diamond 150/750 cu EQ5 GoTo
B 7X50 Revue
B 10x50 Tento
B 20X80 Celestron
Sus
StarChild
Membru
Membru


Data inscrierii: 29 Mar 2011
Mesaje: 1094

Motto: tata si sot in primul rand...restul neesentiale... :-)

Localitate: Timisoara

MesajTrimis: 18 Oct 2016 21:41 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Merge programelul aproape perfect. Adica transmite data/ora/lat/long/fus orar/DST ....un singur lucru nu actualizeaza: altitudinea.
Ii scriu la cetatean sa verifice daca nu e un bug.

_________________
PIERDUT FOTON!!! DECLAR NUL !!!
Sus
StarChild
Membru
Membru


Data inscrierii: 29 Mar 2011
Mesaje: 1094

Motto: tata si sot in primul rand...restul neesentiale... :-)

Localitate: Timisoara

MesajTrimis: 30 Mar 2017 11:24 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Cum adaptorul BT-Serial legat la SynScan, pe portul de accesorii merge minunat, m-am decis sa trec la urmatorul nivel Mr. Green :

vreau sa bag un adaptor BT-Serial direct in Synscan. Singurul motiv ptr care as face miscarea asta e ca as scapa de o cutiuta exterioara si mai ales as scapa de un cablu de alimentare ptr adaptorul ala.

Ma intereseaza sa fac ceva ca individul asta:

http://astro.marxram.de/bluetooth-upgrade/ cetateanul cere 99EUR ptr modificare, dar nu pare chiar stiinta spatiala, componentele sunt ieftine... dar na, trebuie sa-si plateasca si el timpul consumat.

Am mai gasit niste poze ajutatoare si informatii aici:
https://stargazerslounge.com/topic/184465-...o-synscan/

Am gasit adaptorul BT-Serial HC-05 aici: https://www.optimusdigital.ro/wireless-blu...aptor.html (apropo, au pe site-ul ala multe chestii interesante, inclusiv mici componente mecanice, flanse, prinderi, rulmenti,...)

Ce nu imi e 100% clar din discutia de pe SGL, daca e musai nevoie de a folosi un convertor (acel MAX3232) . Se specifica in cateva locuri ca HC-05 ar putea merge direct, dar totusi vad ca ei adauga acel convertor.
L-am gasit si pe convertorul ala, nu e tare scump: https://www.optimusdigital.ro/interfata-co...ax232.html

_________________
PIERDUT FOTON!!! DECLAR NUL !!!
Sus
Erwin
Moderator
Moderator


Data inscrierii: 02 Aug 2008
Mesaje: 6528

Motto: panta rhei

Localitate: Bucuresti

MesajTrimis: 30 Mar 2017 21:02 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Ai nevoie de convertor pentru că seriala RS232 cu seriala TTL pe care o folosesc modulele de genul ăsta nu sunt compatibile ca nivel logic de tensiune. Prima merge la 15V a doua la 5V sau 3.3V.
_________________
binocluri: 8x22, 7x50, 10x50 spotting: 10x46, 20x60, 10x80
refractoare: 60/700, RFT70 F/4, 80/900, RFT 110 F/5.5
reflectoare: MTO-11CA 100/1000, Cass Clasic 8"F/15, dobson newt.158/1240 DH
monturi: brass pipe mount, piston AZ mount (R)
Sus
nobody
Membru
Membru


Data inscrierii: 02 Apr 2010
Mesaje: 3342

Motto: Never ever give up !

Localitate: Nowhere

MesajTrimis: 01 Apr 2017 23:53 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

StarChild a scris:
Ce nu imi e 100% clar din discutia de pe SGL, daca e musai nevoie de a folosi un convertor (acel MAX3232) . Se specifica in cateva locuri ca HC-05 ar putea merge direct, dar totusi vad ca ei adauga acel convertor.


Nu e musai, dar atunci va trebui sa te conectezi inainte de convertorul de tensiune aflat pe placa Synscan (un MAX232 la mine, v3) si sa decuplezi partea de Rx a acestuia pentru a nu intra in conflict.

In oricare dintre variante, vei avea nevoie si de un comutator daca mai vrei sa poti lega direct Synscan-ul la un PC.
Sus
StarChild
Membru
Membru


Data inscrierii: 29 Mar 2011
Mesaje: 1094

Motto: tata si sot in primul rand...restul neesentiale... :-)

Localitate: Timisoara

MesajTrimis: 19 Mai 2017 16:11 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Cu salturi de melc, am inaintat oleaca in mini proiectul de a integra BT in SynScan. Adica am primit azi modulul HC-05 si convertorul Max3232.

Un coleg electronist m-a ajutat cu "zamislirea" unui adaptor "programator" . Mufa/cablul USB are rol doar de alimentare, de acolo iau 5V sa alimentez modulul BT.

Deocamdata atat, in weekend programez modulul cu parametrii necesari (baud rate, flow control, nume, ...) . Urmand ca saptamana viitoare sa-i aduc si SynScanul sa vedem unde anume ar trebui sa lipim jucariile astea.

Ce ma bulverseaza, in link-urile postate de mine mai sus (pe stargazerslounge.com) este prezentat setup-ul ptr SynScan v3 , iar placa e diferita intre v3 si v4. Daca aveti careva o poza mai detaliata cu placa de la SynScan v4 (sau schematicul Razz ), si daca aveti idee unde tre sa leg Rx Tx Vcc si GND v-as fi recunoscator Smile



 Descriere:
 Marime fisier:  1.43 MB
 Vizualizat:  de 465 ori




_________________
PIERDUT FOTON!!! DECLAR NUL !!!
Sus
StarChild
Membru
Membru


Data inscrierii: 29 Mar 2011
Mesaje: 1094

Motto: tata si sot in primul rand...restul neesentiale... :-)

Localitate: Timisoara

MesajTrimis: 19 Mai 2017 16:20 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

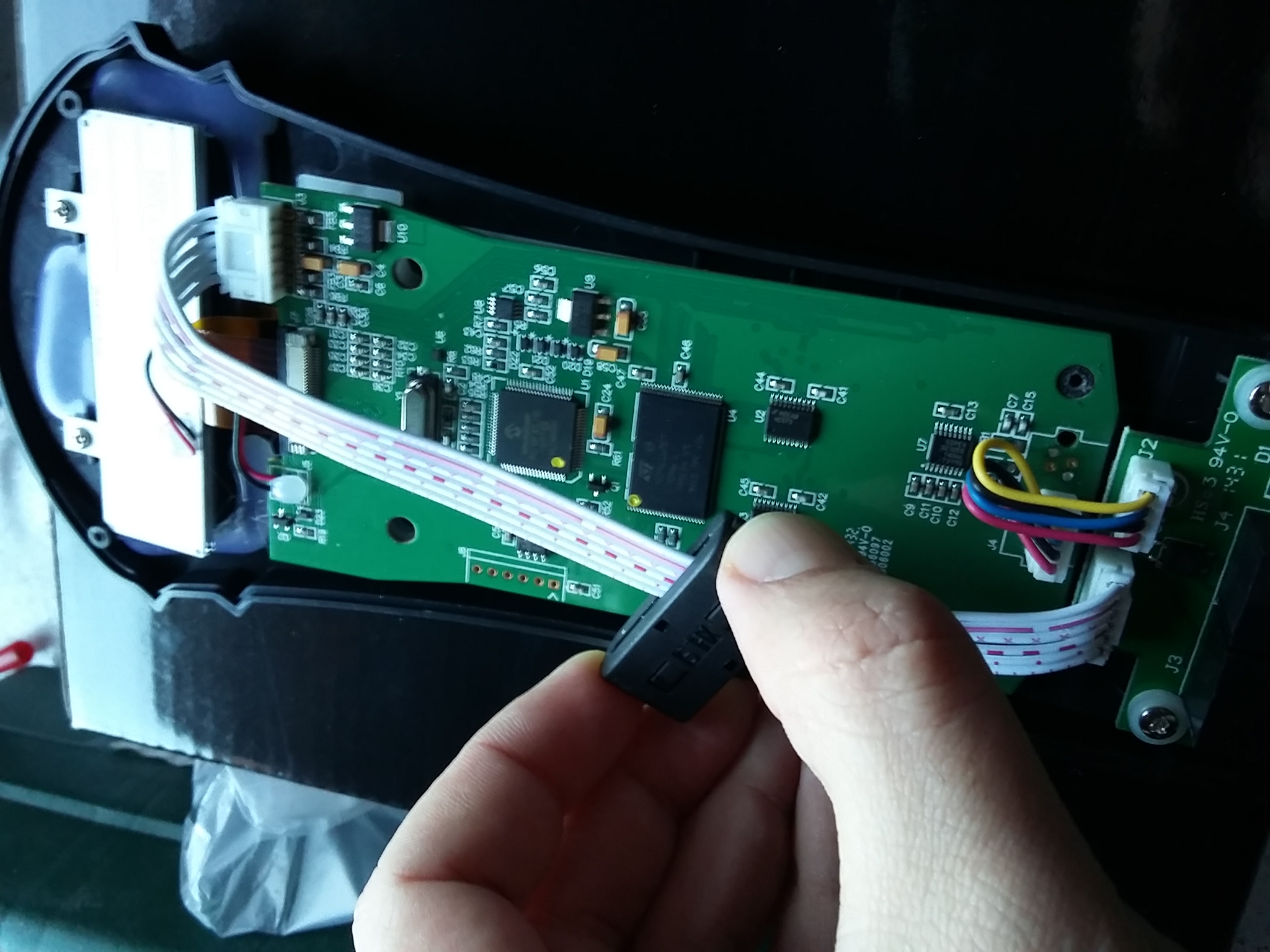

Am gasit in telefon niste poze mai vechi (le-am pus si pe alt topic cred) cu PCB-ul SynScanului. Din pacate nu sunt cele mai clare poze care le am, dar poate ajuta.

Ma gandesc ca Rx si Tx voi culege de la sarmele care vin din mufa SynScanului, e cel mai evident loc d eunde pot culege semnalul. Ramane de discutat d eunde iau Vcc (3.3V sau 5V ?) si GND de pe placa mare.

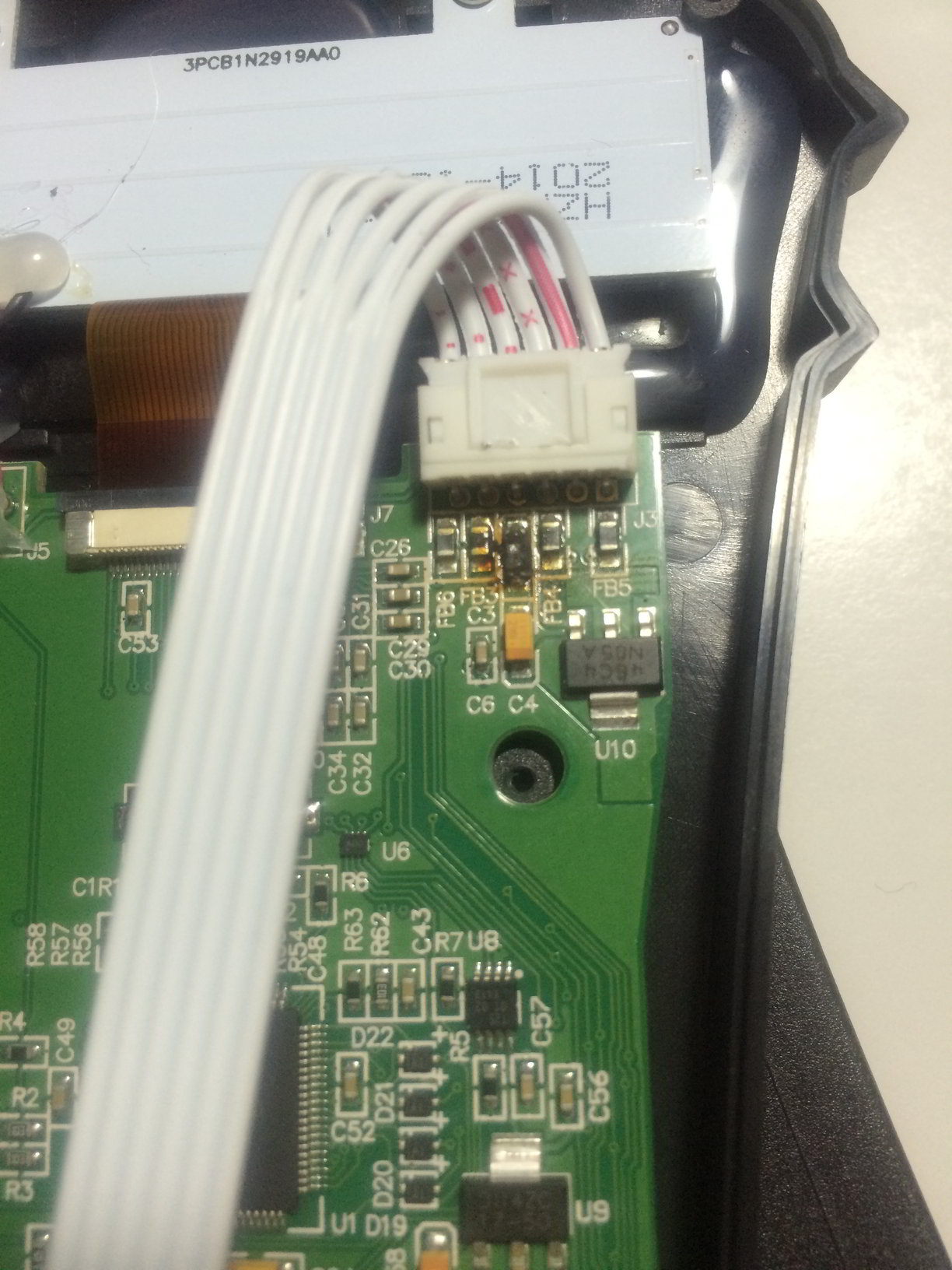

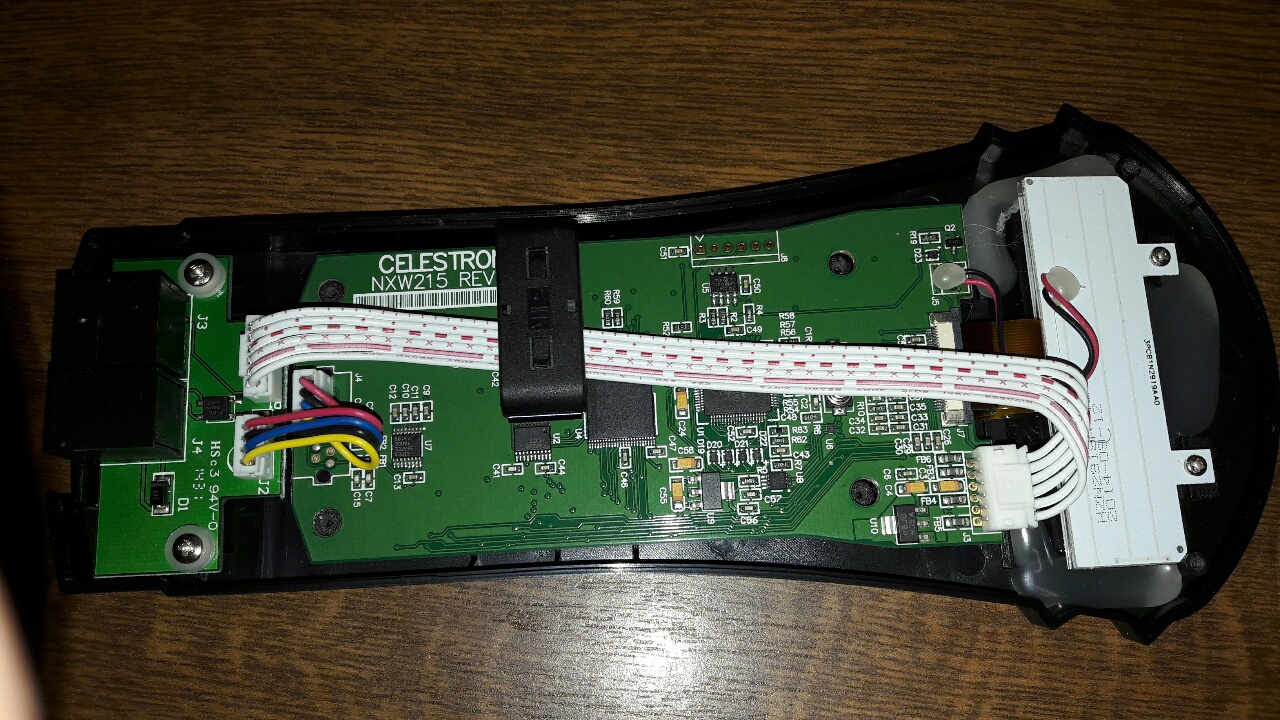

Am gasit pe ceva site si o poza cu o placa de la un Nextstar, care arata extrem de asemanator cu placa mea (e revizia F1 la placa, iar la mine e revizia G).



 Descriere:
SynScan v4
 Marime fisier:  743.94 kb
 Vizualizat:  de 454 ori




 Descriere:
SynScan v4
 Marime fisier:  768.91 kb
 Vizualizat:  de 454 ori




 Descriere:
Sursa pozei: https://www.cloudynights.com/topic/492298-6-year-old-nexstar-hand-controller/

Dupa cum se vede arata identic cu ce am eu pe placa, doar revizia e diferita (la Nextstar e F1, la mine e revizia G)
 Marime fisier:  139.52 kb
 Vizualizat:  de 449 ori




_________________
PIERDUT FOTON!!! DECLAR NUL !!!
Sus
nobody
Membru
Membru


Data inscrierii: 02 Apr 2010
Mesaje: 3342

Motto: Never ever give up !

Localitate: Nowhere

MesajTrimis: 21 Mai 2017 18:46 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

GND (adica ground - masa) poti lua din multe locuri, de la conectorul de unde iei Tx si Rx sau de la J8 al doilea pin din stanga care se vede ca e conectat la planul de masa.

Cu Vcc e mai problematic.
In primul rand, la modulul BT scrie ca-i trebuie minim 3.6V, s-ar putea sa nu mearga alimentat la 3.3V. Tensiune de 3.3V si eventual de 5V trebuie sa cauti pe langa ce par a fi regulatoare de tensiune: U10 si U9. Mai poti cauta si la ceilalti pini de la conectorul J8. Neaparat sa masori tensiunile pentru ca tot pe acolo ai si 12V.

O solutie alternativa ar fi sa folosesti un regulator separat de la 12V, la 3.6-5V. Va ocupa un pic de spatiu in plus, dar este mai sigur in sensul ca nu supraincarci circuitele de alimentare si nici nu risti sa injectezi te miri ce paraziti direct in microcontroler. Sau mai rau ... ca-n poza.



 Descriere:
 Marime fisier:  259.26 kb
 Vizualizat:  de 381 ori



Sus
Erwin
Moderator
Moderator


Data inscrierii: 02 Aug 2008
Mesaje: 6528

Motto: panta rhei

Localitate: Bucuresti

MesajTrimis: 22 Mai 2017 11:18 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Subscriu pentru alimentarea separată! Trebuie un regulator și 2 condensatori electrolitici de 0.1-10uF, înainte și după regulator. Poți folosi un 7805, cu un crac la 12V, unul la masă iar al treilea iese 5V. Consumul BT este relativ mic așadar nu cred că are nevoie de radiator.
_________________
binocluri: 8x22, 7x50, 10x50 spotting: 10x46, 20x60, 10x80
refractoare: 60/700, RFT70 F/4, 80/900, RFT 110 F/5.5
reflectoare: MTO-11CA 100/1000, Cass Clasic 8"F/15, dobson newt.158/1240 DH
monturi: brass pipe mount, piston AZ mount (R)
Sus
StarChild
Membru
Membru


Data inscrierii: 29 Mar 2011
Mesaje: 1094

Motto: tata si sot in primul rand...restul neesentiale... :-)

Localitate: Timisoara

MesajTrimis: 22 Mai 2017 11:31 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

am un de asta pregatit:

https://www.optimusdigital.ro/interfata-co...ax232.html

_________________
PIERDUT FOTON!!! DECLAR NUL !!!
Sus
nobody
Membru
Membru


Data inscrierii: 02 Apr 2010
Mesaje: 3342

Motto: Never ever give up !

Localitate: Nowhere

MesajTrimis: 22 Mai 2017 18:54 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Convertorul de tensiune MAX(3)232 este pentru comunicatie, nu pentru alimentare.
Acesta trebuie alimentat la aceeasi tensiune ca si modulul BT, cel mai probabil la 5V.

Atentie, modulul BT05 are comunicatia seriala la 3.3-5V, nu merge sa-l legi direct la un port serial RS232 (+-15V).
Pentru asta are nevoie de convertorul MAX(3)232, inclusiv daca-l legi la portul serial de la calculator (+-15V).
Sus
StarChild
Membru
Membru


Data inscrierii: 29 Mar 2011
Mesaje: 1094

Motto: tata si sot in primul rand...restul neesentiale... :-)

Localitate: Timisoara

MesajTrimis: 24 Mai 2017 13:25 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

No bun ... cu improvizatia aia de cablu, si direct din port serial (fie si cablu USB->RS232) n-am reusit defel sa programez HC-05 (nume, baud rate, etc...) ... era si logic, HC-05 asteapta UART ... da' la mine electronica devine complicata daca e mai mult decat de schimbat un bec in dulie Embarassed

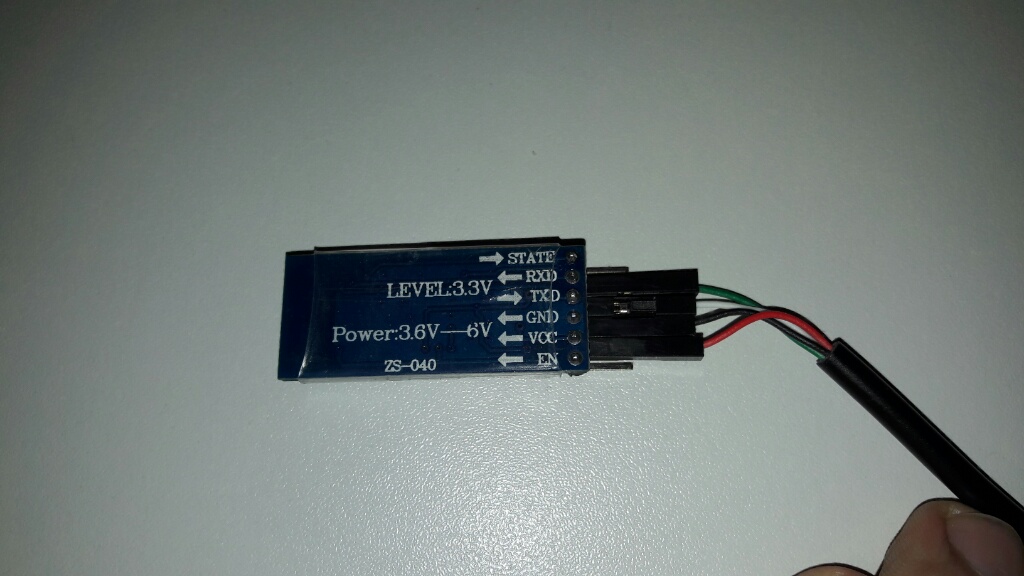

In fine, am luat un cablu USB->UART , l-am conectat ca in poza de mai jos la pinii lui HC-05 , am folosit un cablu OTG sa conectez la telefon (la servici nu pot instala Hyperterminal sau alte softuri de astea), si am folosit aplicatia Serial USB Terminal

Ca idee, de retinut, pentru a intra in modul de comunicare AT, inainte de a alimenta modul HC-05 trebuie sa tii apasat butonul de reset, apoi conectezi modulul, si LED-ul rosu trebuie sa palpaie rar (cam 1 data la 2 sec). Daca palpaie asa, atunci inseamna ca e in mod de comunicare AT, altfel daca palpaie repede inseamna ca asteapta conexiuni BT.

Am primit azi si modulul MAX3232 ... urmeaza sa aduc SynScanul sa vedem ce si unde lipim.

Totul merge minunat Very Happy



 Descriere:

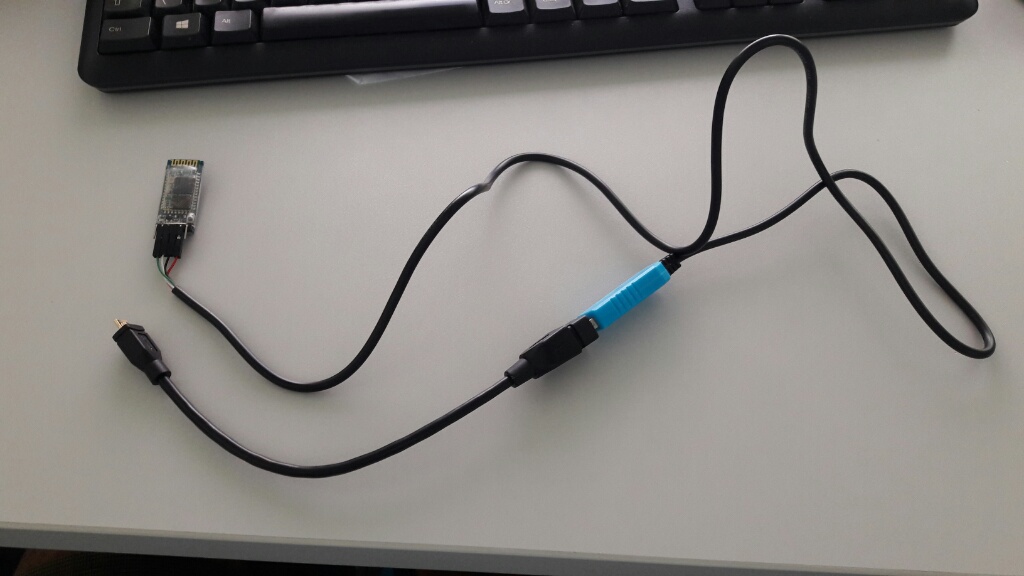

HC-05 conectat la cablu USB-UART conectat la cablu OTG
 Marime fisier:  122.97 kb
 Vizualizat:  de 270 ori




 Descriere:

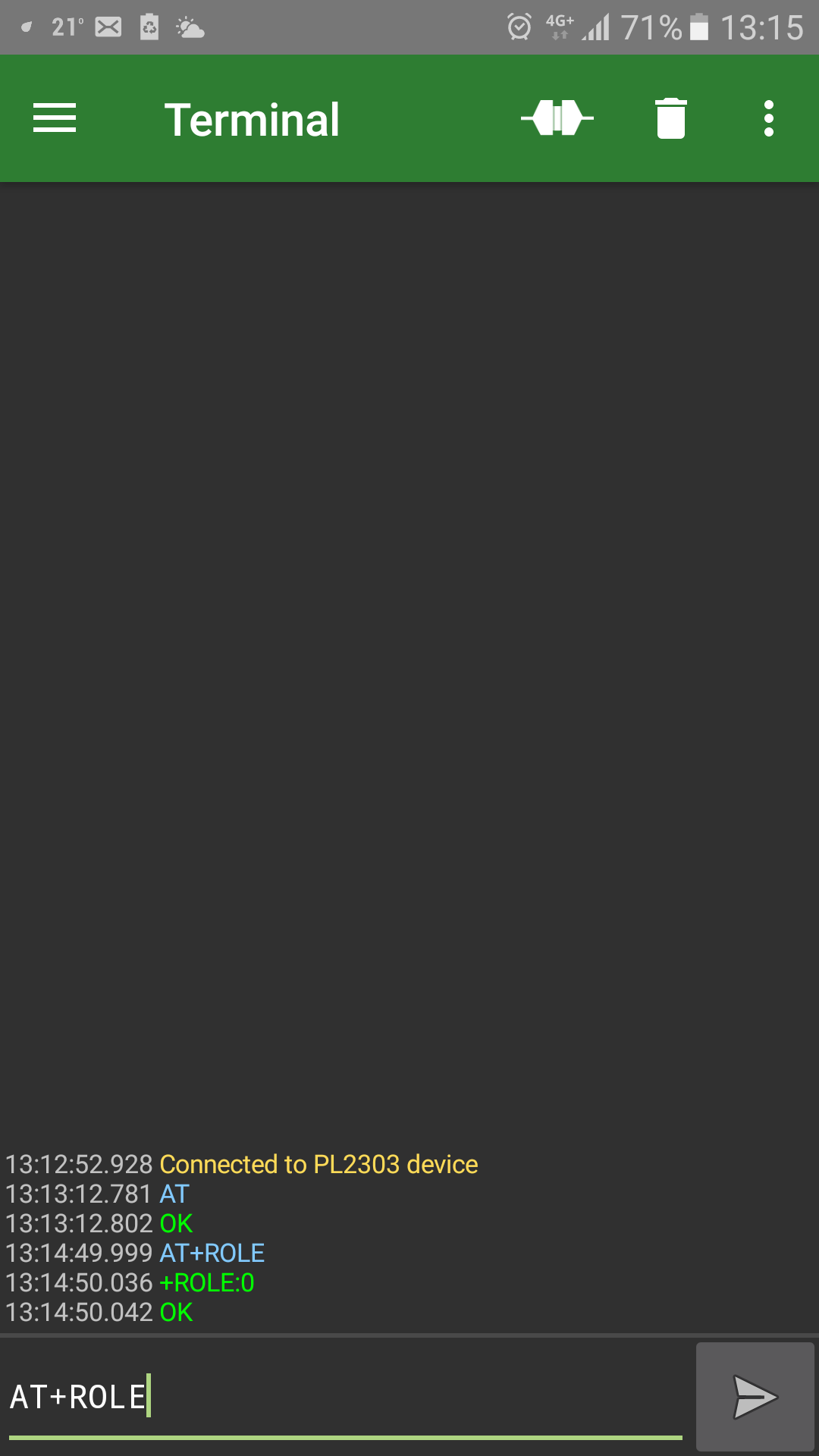

Captura din fereastra terminal. Comunica cu modulul.
 Marime fisier:  63.45 kb
 Vizualizat:  de 270 ori




 Descriere:
Legaturile intre cablul USB-UART si modulul HC-05
 Marime fisier:  147.91 kb
 Vizualizat:  de 270 ori




 Descriere:

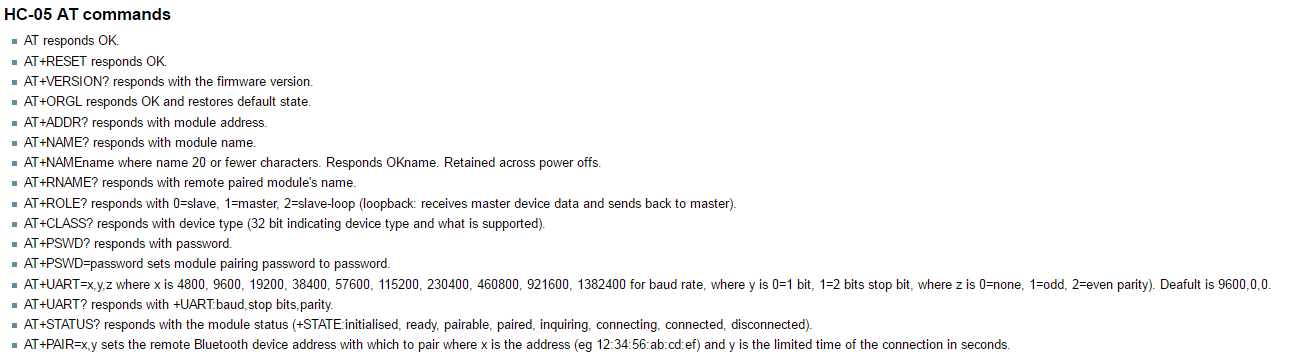

Sursa: http://wiki.pinguino.cc/index.php/SPP_Bluetooth_Modules
 Marime fisier:  45.16 kb
 Vizualizat:  de 252 ori




 Descriere:

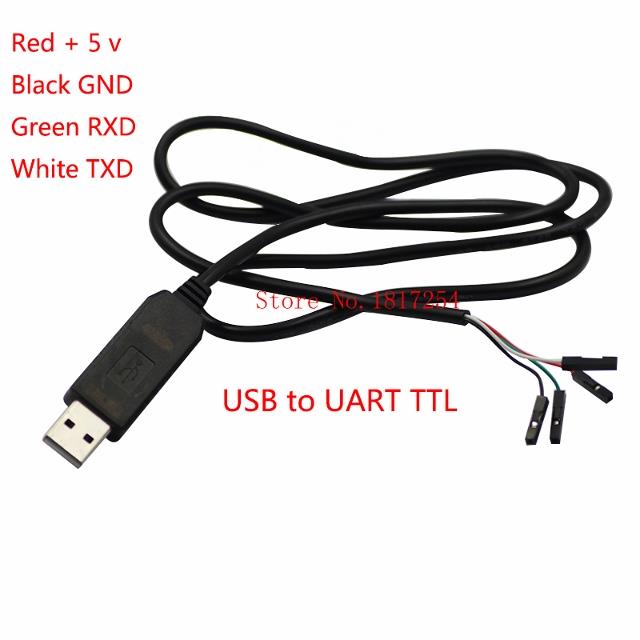

conexiunile de la cablul USB->UART
 Marime fisier:  33.8 kb
 Vizualizat:  de 250 ori




_________________
PIERDUT FOTON!!! DECLAR NUL !!!
Sus
StarChild
Membru
Membru


Data inscrierii: 29 Mar 2011
Mesaje: 1094

Motto: tata si sot in primul rand...restul neesentiale... :-)

Localitate: Timisoara

MesajTrimis: 24 Mai 2017 17:36 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

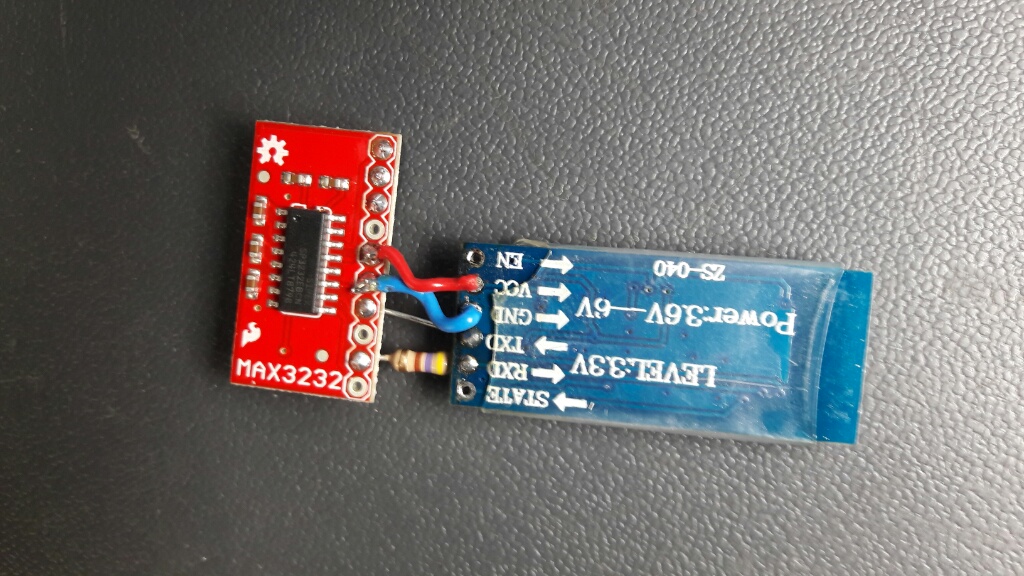

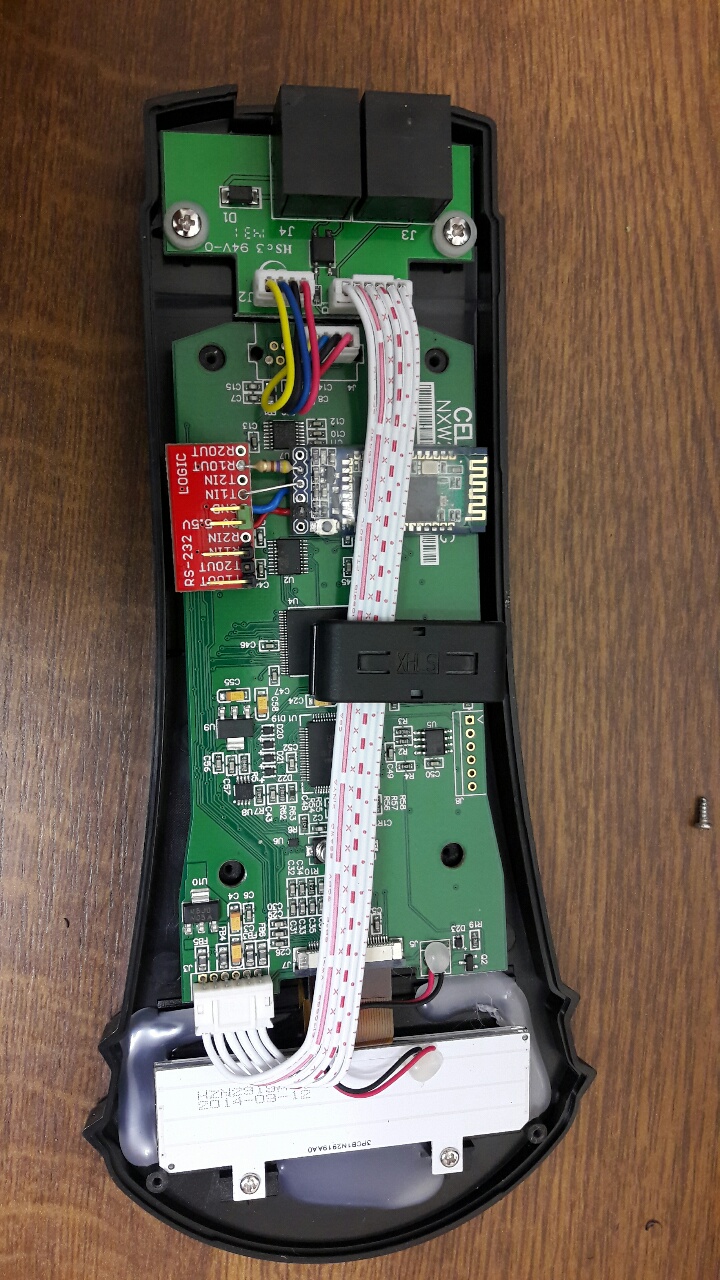

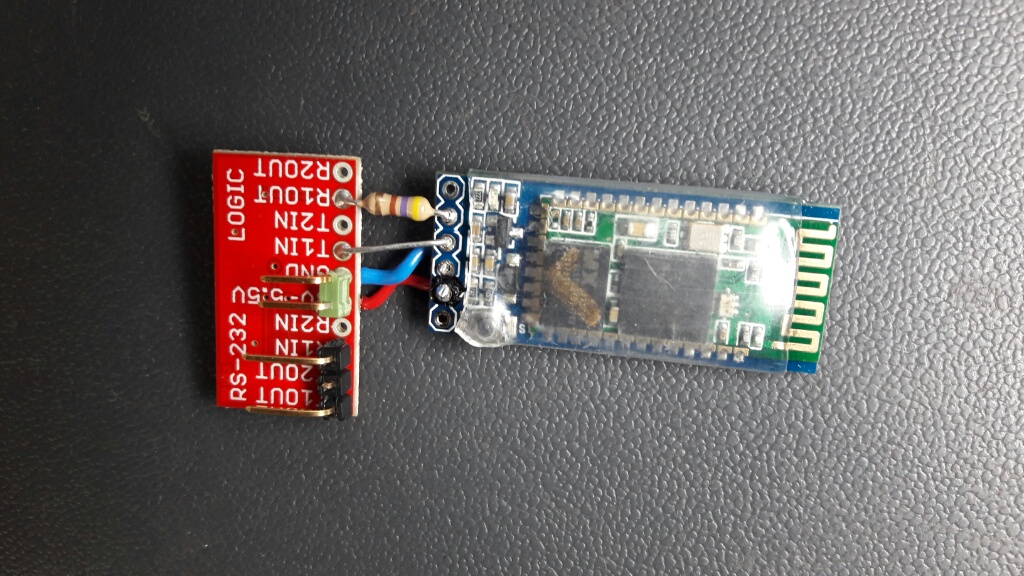

Conexiunile intre HC-05 si MAX3232 mai jos.
Maine masuram si lipim SynScanul.



 Descriere:
 Marime fisier:  268.64 kb
 Vizualizat:  de 223 ori




 Descriere:
 Marime fisier:  245.83 kb
 Vizualizat:  de 223 ori




_________________
PIERDUT FOTON!!! DECLAR NUL !!!
Sus
StarChild
Membru
Membru


Data inscrierii: 29 Mar 2011
Mesaje: 1094

Motto: tata si sot in primul rand...restul neesentiale... :-)

Localitate: Timisoara

MesajTrimis: 24 Mai 2017 22:23 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

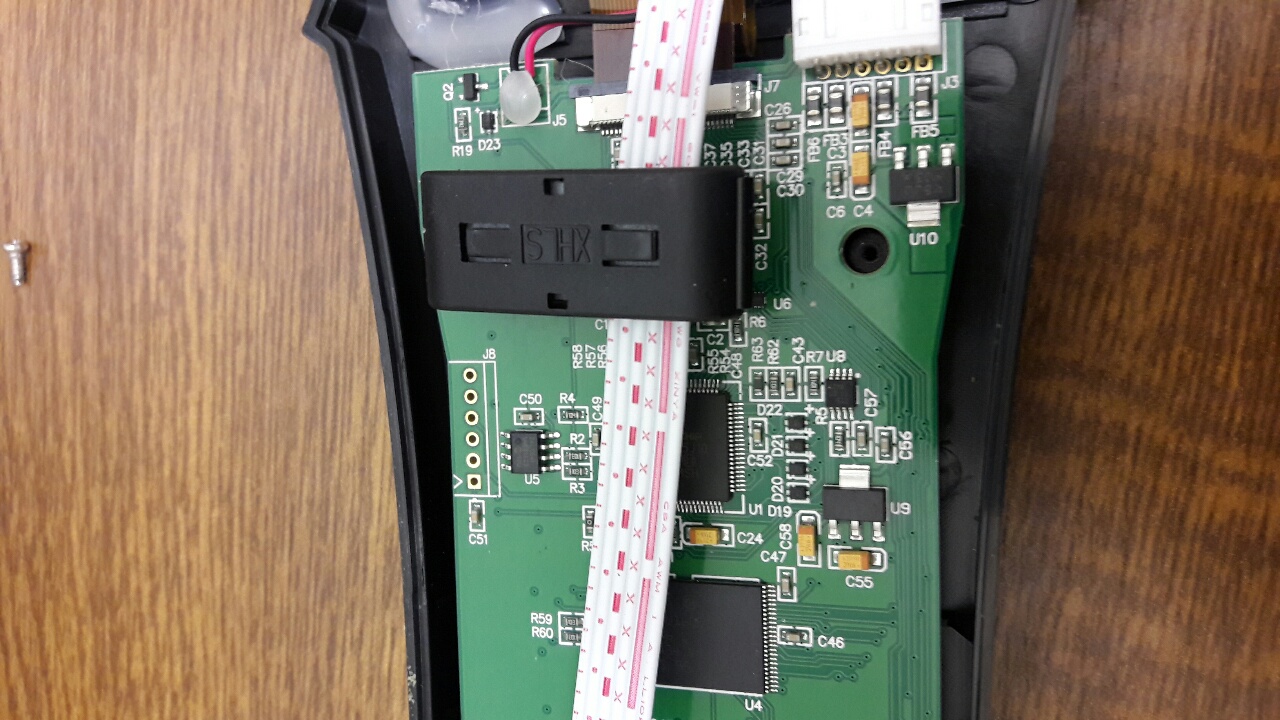

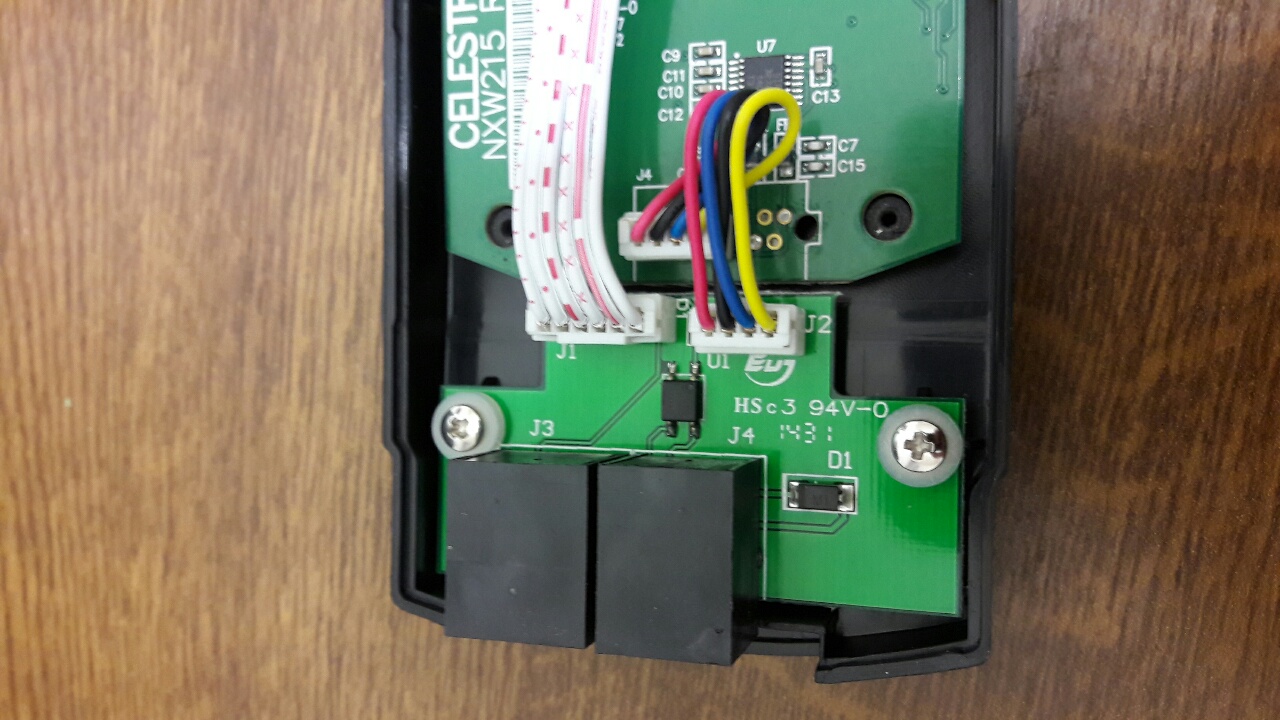

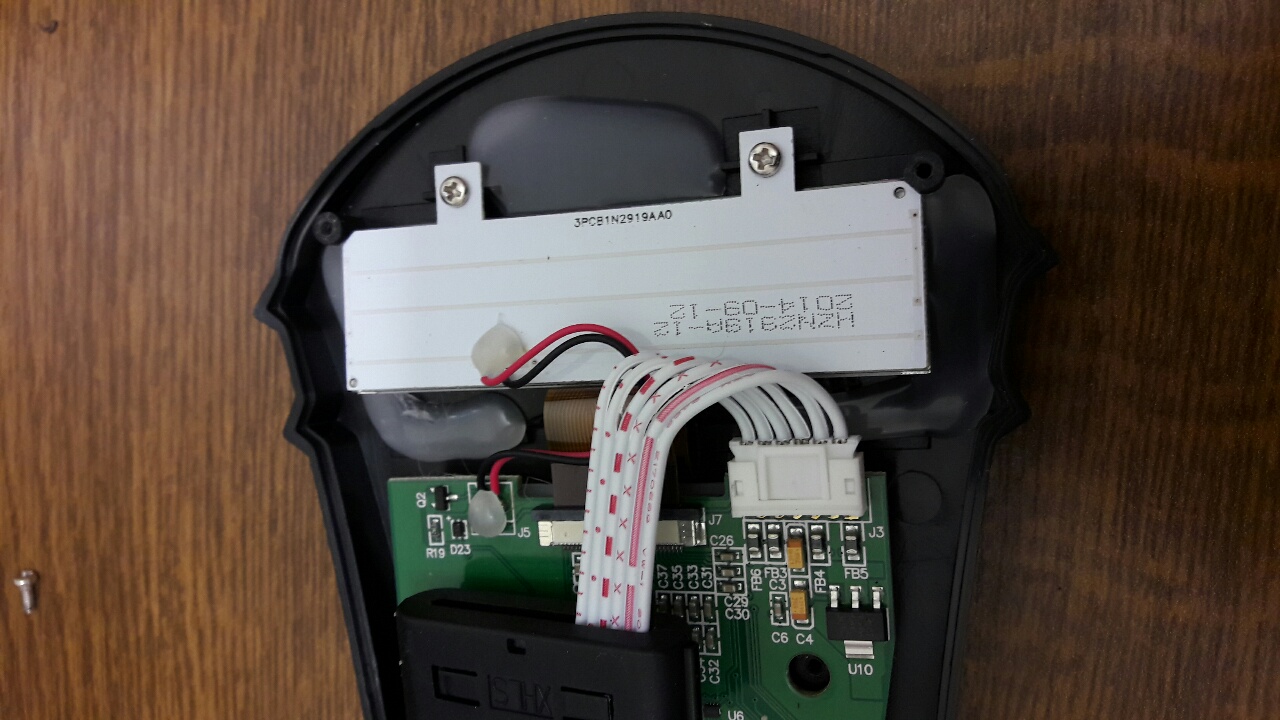

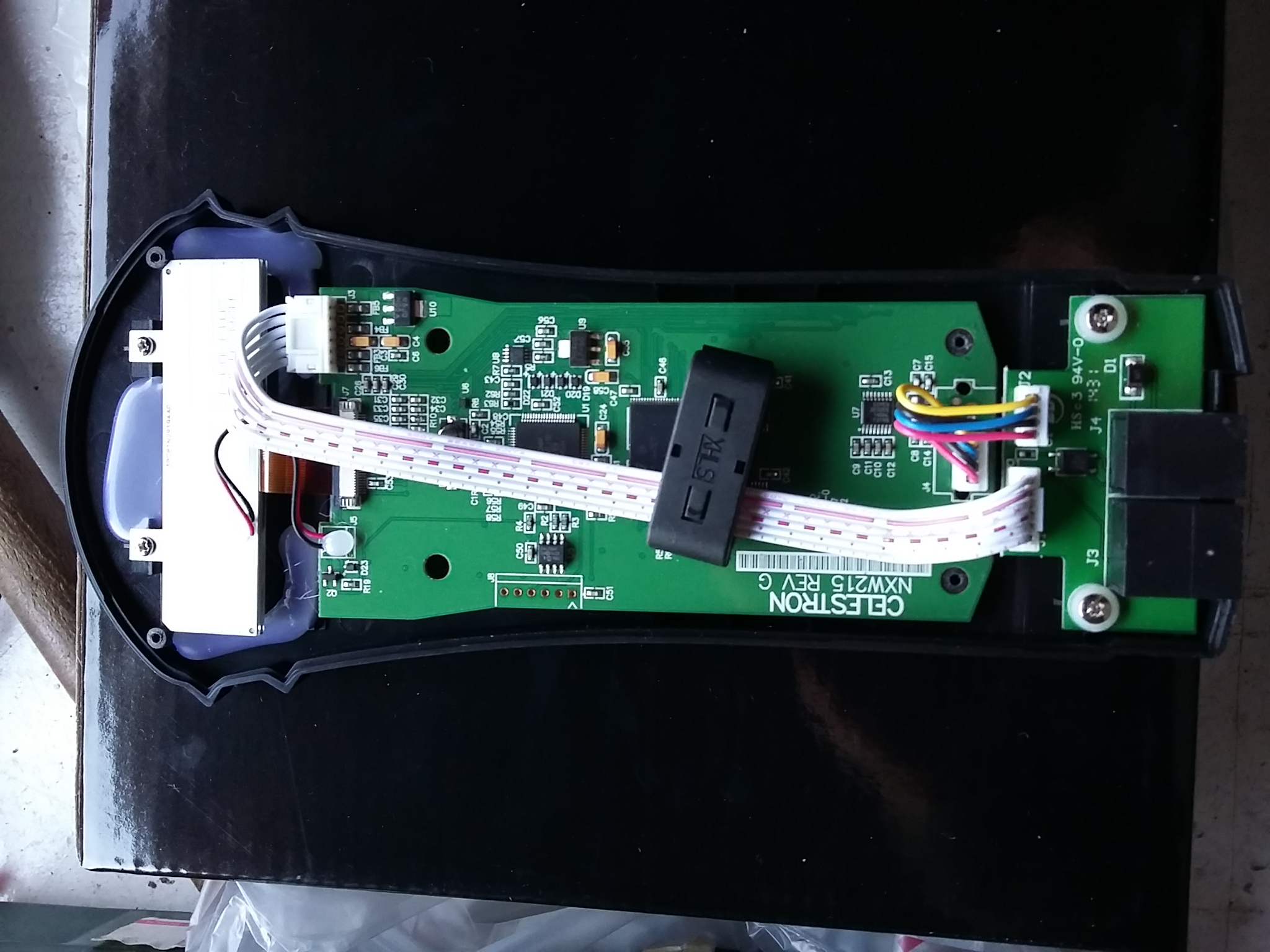

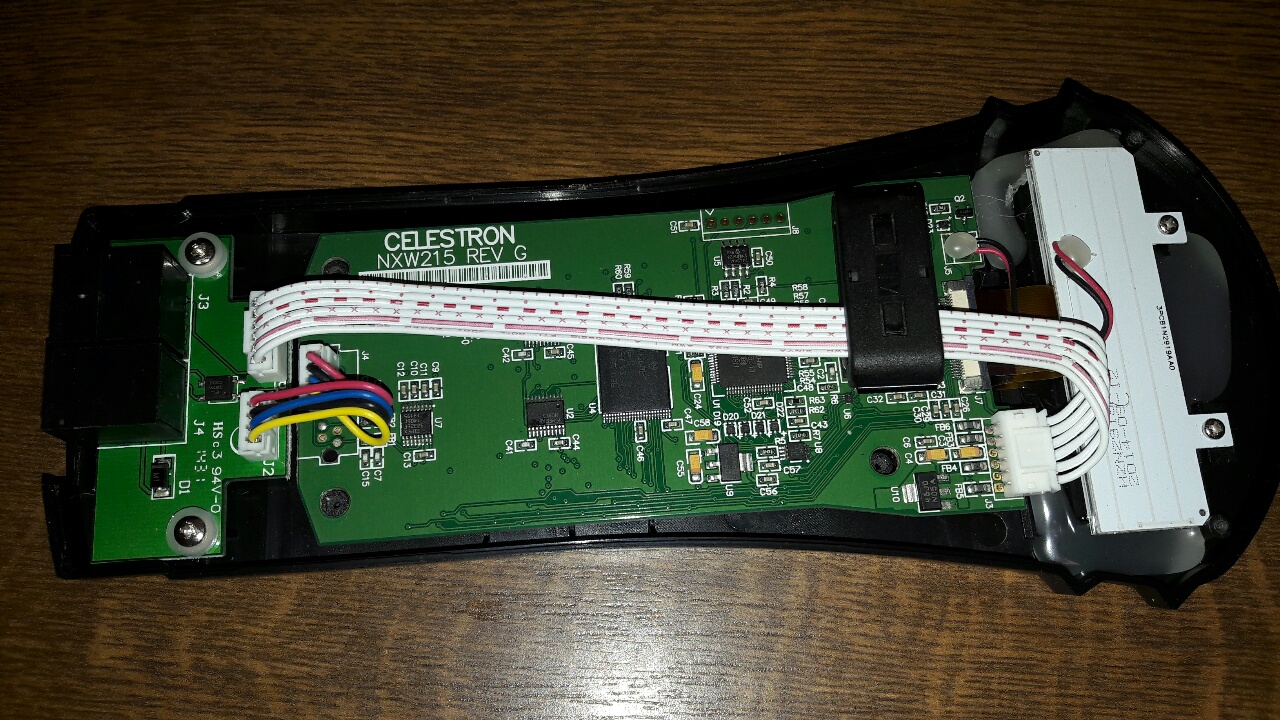

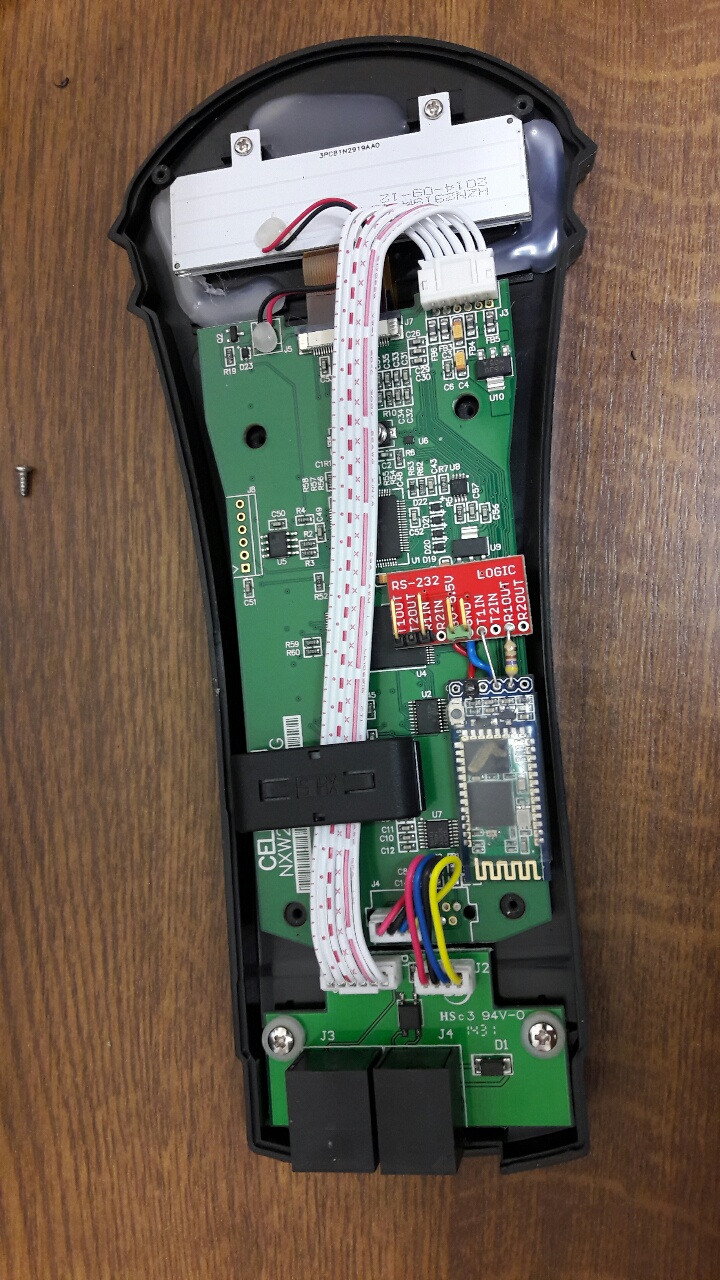

Poze cu detalii ale PCB boardului SynScan v4


 Descriere:
Vedere ansamblu 1
 Marime fisier:  450.78 kb
 Vizualizat:  de 199 ori




 Descriere:
Vedere ansamblu 2
 Marime fisier:  452.79 kb
 Vizualizat:  de 199 ori




 Descriere:
Detaliu 1
 Marime fisier:  269.94 kb
 Vizualizat:  de 197 ori




 Descriere:
Detaliu 2
 Marime fisier:  287.65 kb
 Vizualizat:  de 197 ori




 Descriere:
Detaliu 3
 Marime fisier:  309.68 kb
 Vizualizat:  de 197 ori




 Descriere:
Detaliu 4
 Marime fisier:  258.23 kb
 Vizualizat:  de 197 ori




 Descriere:
Varianta de pozitionare 1
 Marime fisier:  393.83 kb
 Vizualizat:  de 197 ori




 Descriere:
Varianta de pozitionare 2
 Marime fisier:  376.34 kb
 Vizualizat:  de 197 ori




 Descriere:
Varianta de pozitionare 3
 Marime fisier:  379.77 kb
 Vizualizat:  de 197 ori




_________________
PIERDUT FOTON!!! DECLAR NUL !!!
Sus
Afiseaza mesajele pentru a le previzualiza:
Creaza un subiect nou   Raspunde la subiect   Monturi/Trepiede Du-te la pagina Anterioara  1, 2, 3, 4, 5, 6  Urmatoare
Download topic
Pagina 5 din 6

Mergi direct la:
Nu puteti crea un subiect nou in acest forum
Nu puteti raspunde in subiectele acestui forum
Nu puteti modifica mesajele proprii din acest forum
Nu puteti sterge mesajele proprii din acest forum
Nu puteti vota in chestionarele din acest forum
Nu puteti atasa fisiere in acest forum
Puteti descarca fisiere in acest forum
© 2015 astronomy.ro
Termeni si conditii generale      Termeni si conditii forum      Contact
