Inlocuire telecomanda SynScan cu EQMOD


Creaza un subiect nou   Raspunde la subiect

Monturi/Trepiede

Subiectul anterior :: Subiectul urmator
Afiseaza mesajele pentru a le previzualiza:
Autor Mesaj
Matrixul
Membru
Membru


Data inscrierii: 17 Iun 2012
Mesaje: 180



Localitate: Bucuresti

MesajTrimis: 28 Aug 2016 21:30 Download mesaj
Titlul subiectului: Inlocuire telecomanda SynScan cu EQMOD
Raspunde cu citat (quote)

Va rog, am nevoie de putin ajutor.
Pur si simplu nu mai gasesc telecomanda SynScan de la montura EQ5 GoTo, nu stiu unde am ratacit-o si pe deasupra mai e si destul de scumpa pentru a fi pierduta... asta e, my fault.

Detin un montaj EQDIR cumparat de la domnul Emil si as dori sa il intrebuintez.
Am citit de aici tot, insa nu am inteles cum fac legaturile catre mufa monturii, de la mufa seriala a EQMOD-ului, cum sa leg tot sa comunice fara probleme si fara sa stric ceva.
http://eq-mod.sourceforge.net/reqindex.html

Am scos de pe net: Stellarium, StellariumScope, EQAscom, ASCOM Platform.

Atasez si niste poze, poate va e de folos cu ce am la momentul actual.

Orice detaliu, sfat este binevenit.
Va doresc o saptamana cu liniste in suflet !

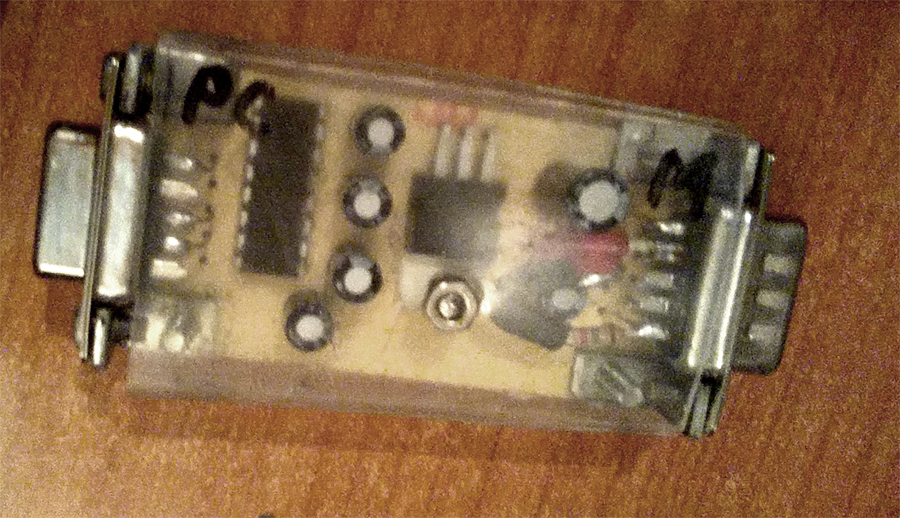

EQMOD - montaj.jpg
 Descriere:
 Marime fisier:  521.63 kb
 Vizualizat:  de 717 ori

EQMOD - montaj.jpg

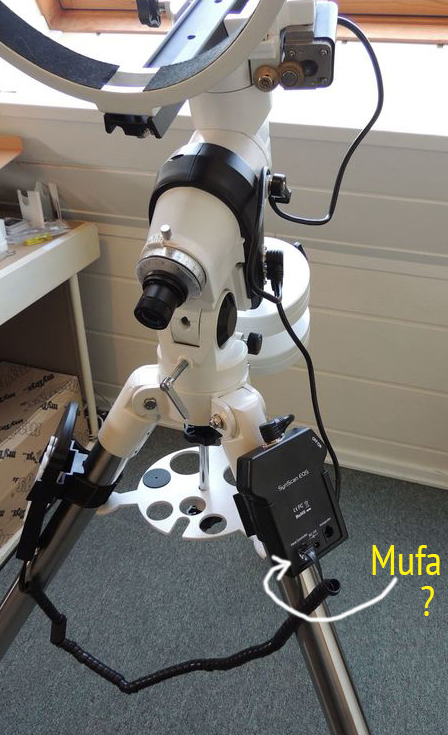

EQ5 GoTo.jpg
 Descriere:
 Marime fisier:  273.15 kb
 Vizualizat:  de 717 ori

EQ5  GoTo.jpg

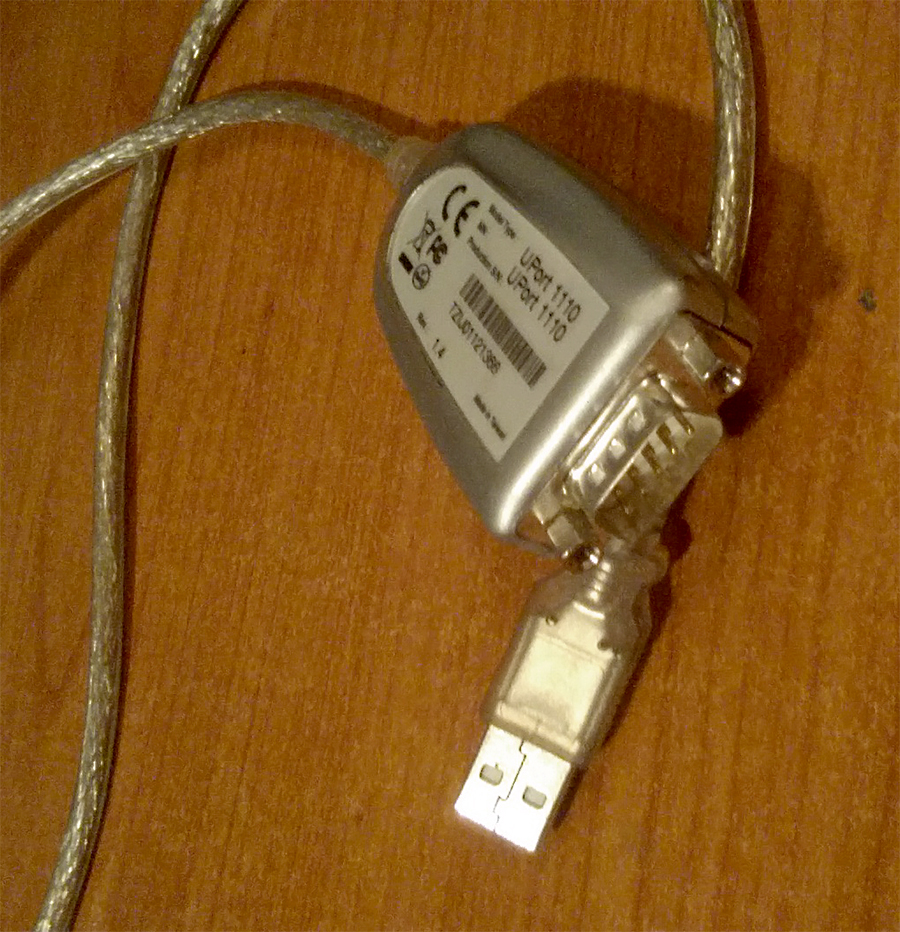

cablu Usb.jpg
 Descriere:
 Marime fisier:  768.84 kb
 Vizualizat:  de 717 ori

cablu Usb.jpg

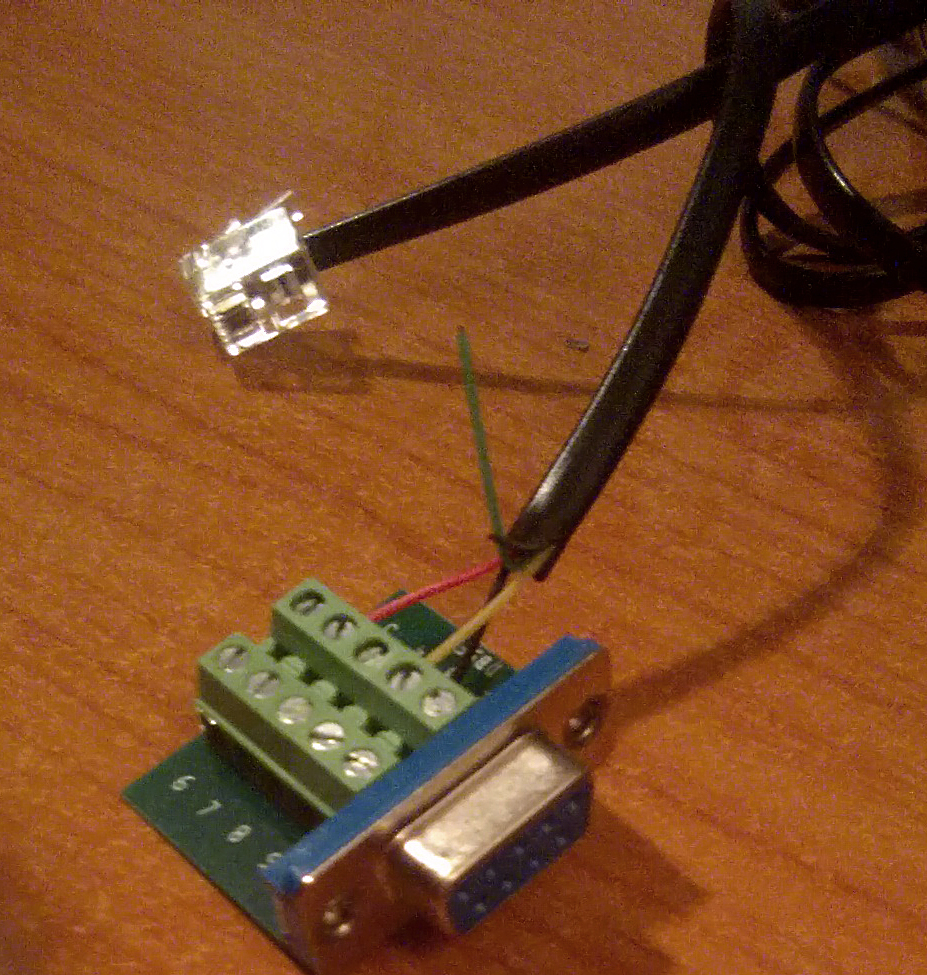

cablu 2.jpg
 Descriere:
 Marime fisier:  897.83 kb
 Vizualizat:  de 717 ori

cablu 2.jpg



_________________
Un Om, cu bune si rele. Din praf de stele...

SW Black Diamond 150/750 cu EQ5 GoTo
SW 90/900 cu AZ GO
B 7X50 Revue,10x50 Tento, 20X80 Celestron


Ultima modificare efectuata de catre Matrixul la 29 Aug 2016 00:01, modificat de 1 data in total
Sus
Matrixul
Membru
Membru


Data inscrierii: 17 Iun 2012
Mesaje: 180



Localitate: Bucuresti

MesajTrimis: 28 Aug 2016 23:04 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

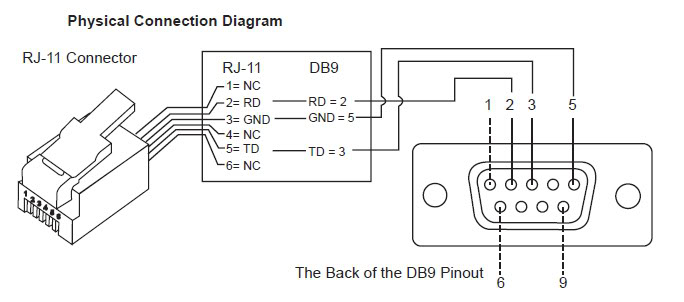

Eu am gasit schema aceasta, de aceea am facut acele conexiuni din ultima poza.


 Descriere:
 Marime fisier:  32.97 kb
 Vizualizat:  de 676 ori




_________________
Un Om, cu bune si rele. Din praf de stele...

SW Black Diamond 150/750 cu EQ5 GoTo
SW 90/900 cu AZ GO
B 7X50 Revue,10x50 Tento, 20X80 Celestron
Sus
nobody
Membru
Membru


Data inscrierii: 02 Apr 2010
Mesaje: 3420

Motto: Never ever give up !

Localitate: Nowhere

MesajTrimis: 29 Aug 2016 12:08 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

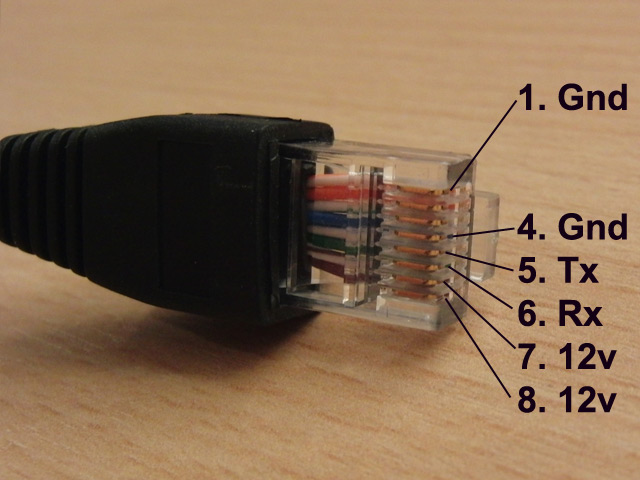

Vezi ca ala-i alt fel de cablu si poti sa-ti prajesti instalatia. Cablul de la EQDIR se conecteaza la mufa (RJ45-8pini-cablu de retea) unde ar fi legata "telecomanda" (unde scrie "Hand Controller").

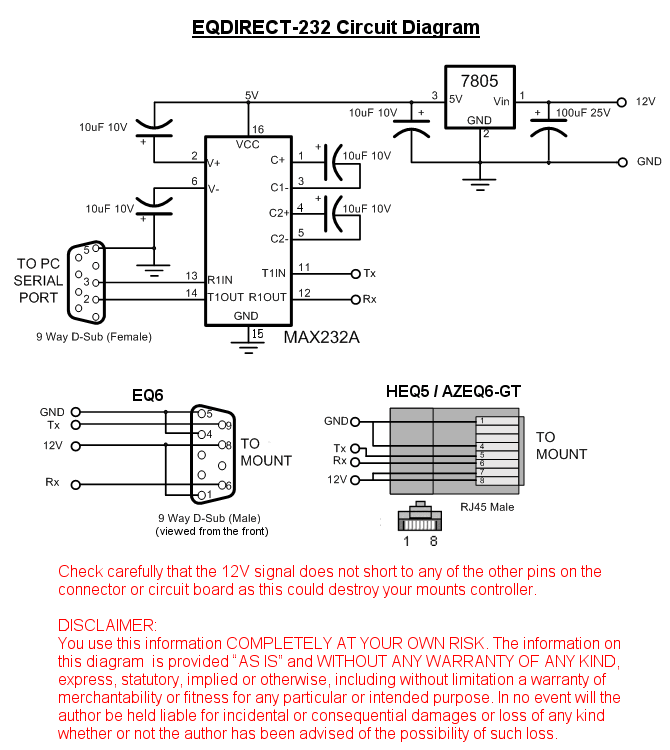

Schema electronica e cam asa: http://eq-mod.sourceforge.net/eqdirect2.htm
(pe EQDIR ai mufa pentru EQ6, tie iti trebuie HEQ5/AZEQ6-GT)

Ca sa fii mai sigur cum sunt conexiunile pe acel EQDIR (mufa DE-9 inspre montura) ar trebui sa-l intrebi pe cine l-a facut ("emilf" parca), eventual sa-ti faca el un cablu.
http://www.astronomy.ro/forum/viewtopic.php?p=105365

Mare grija si succes ! Wink



 Descriere:
 Marime fisier:  37.79 kb
 Vizualizat:  de 635 ori




 Descriere:
https://stargazerslounge.com/topic/130721-usb-eqdir-for-under-%C2%A34/?page=4
 Marime fisier:  74.18 kb
 Vizualizat:  de 635 ori



Sus
Matrixul
Membru
Membru


Data inscrierii: 17 Iun 2012
Mesaje: 180



Localitate: Bucuresti

MesajTrimis: 29 Aug 2016 23:16 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Multumesc mult pentru raspuns.
Am sa iau un cablu de retea, o sa il tai si o sa-l mufez la mufa EQdir-ului, bineinteles ajutat de un multimetru.

_________________
Un Om, cu bune si rele. Din praf de stele...

SW Black Diamond 150/750 cu EQ5 GoTo
SW 90/900 cu AZ GO
B 7X50 Revue,10x50 Tento, 20X80 Celestron
