[tamasflex]

Duminica am cumparat o camera web - http://t7.hu/14mw - cu 5 lei.
Am vazut ca are un senzor mai maricel (1/4 CMOS VGA sensor) si mam gandit ca poate ca functioneaza.
Am desfacut si are un chipp Vimoco VCO305.

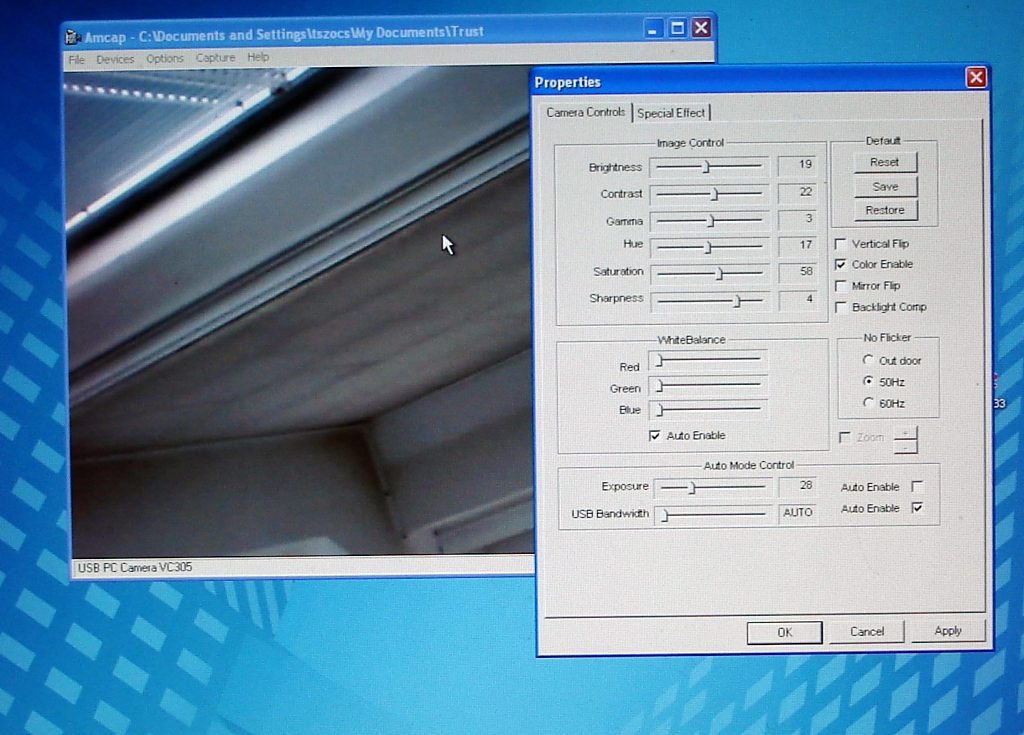

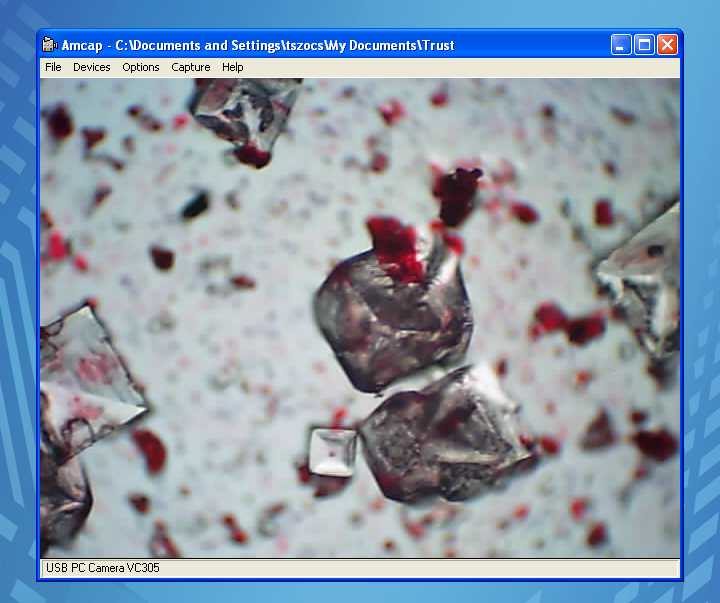

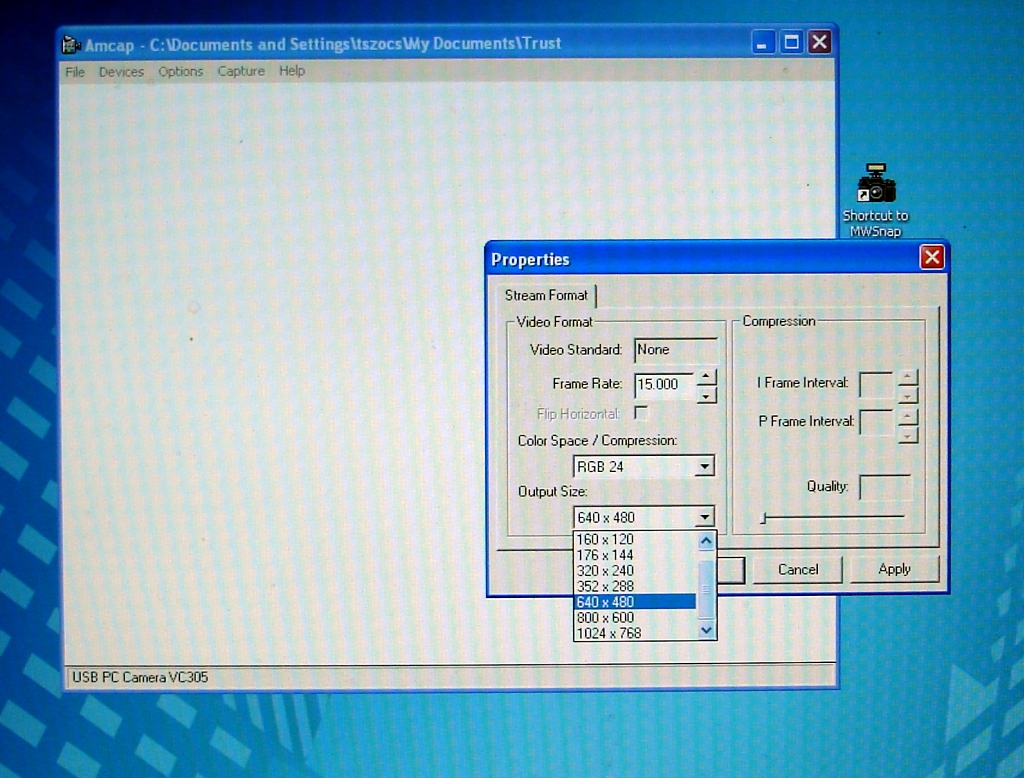

Am descarcat driverul si din fericire camera functiona.

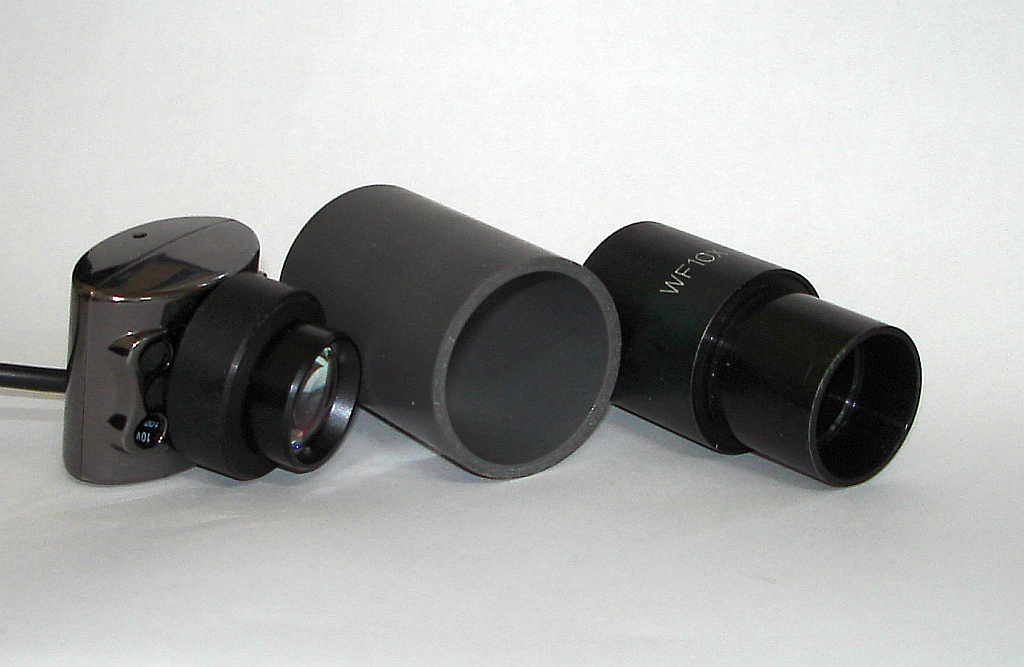

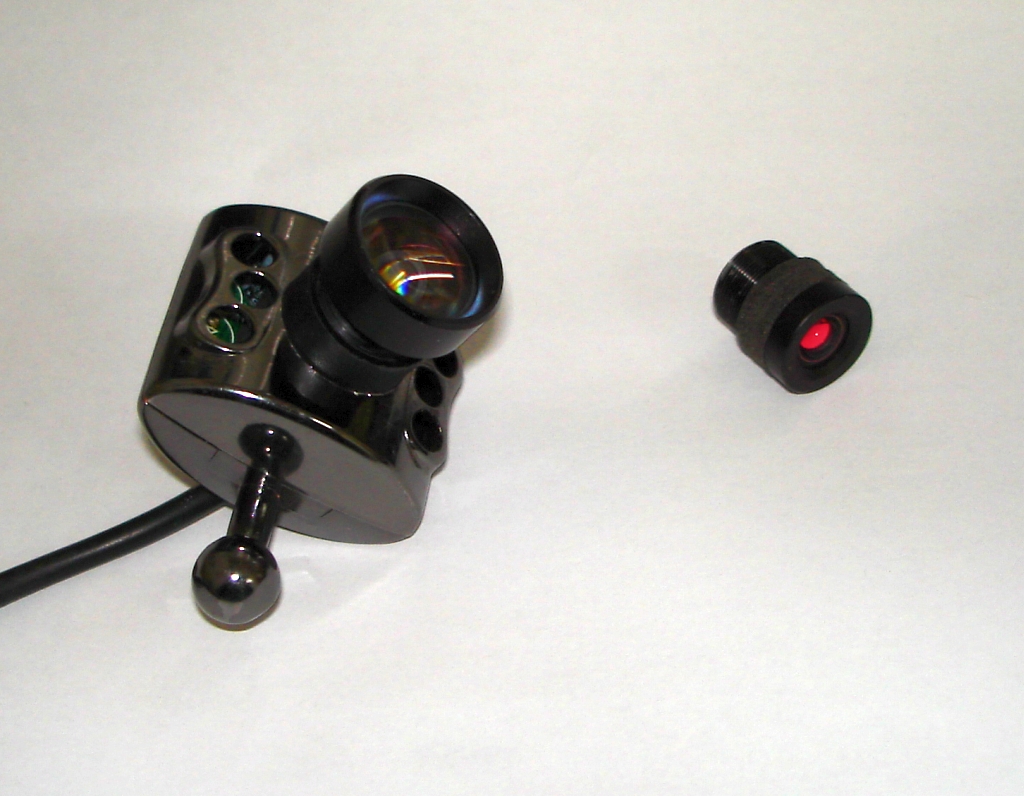

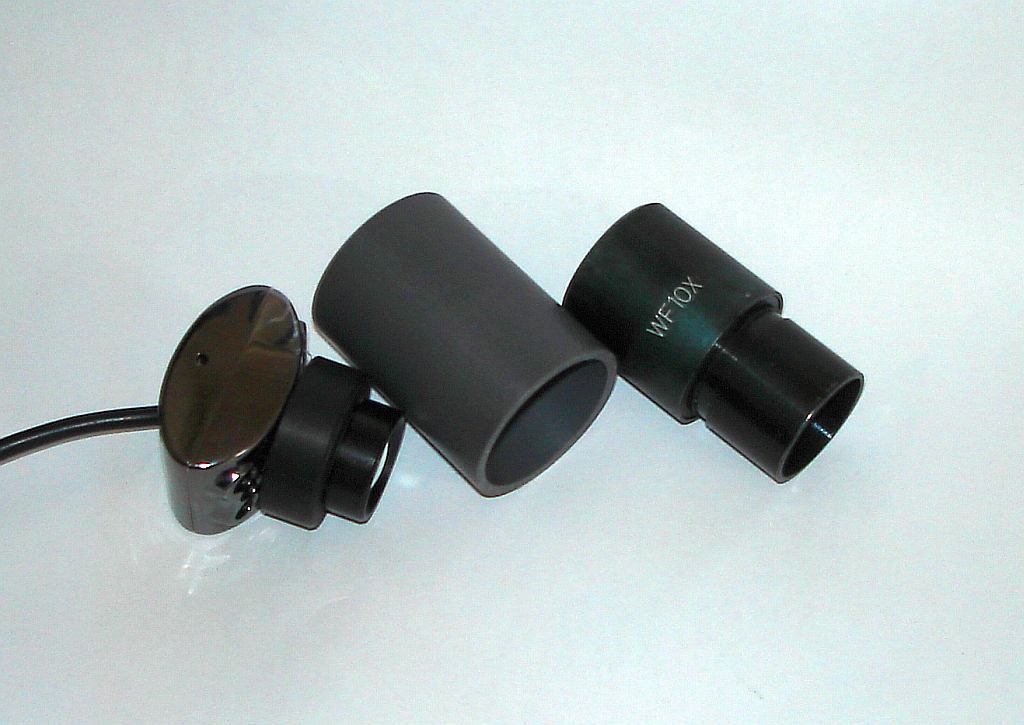

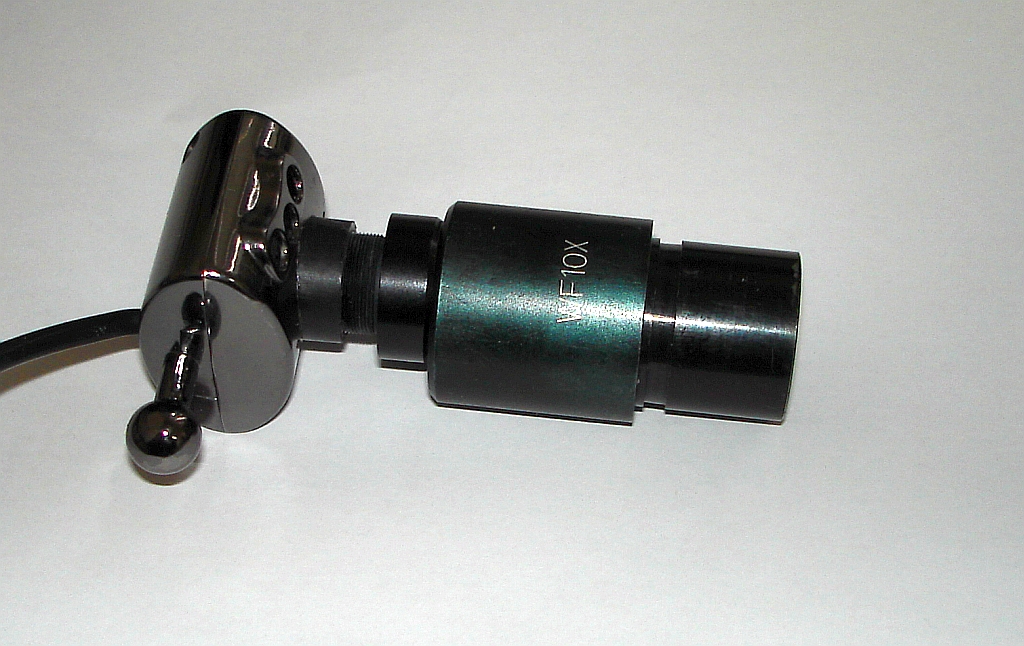

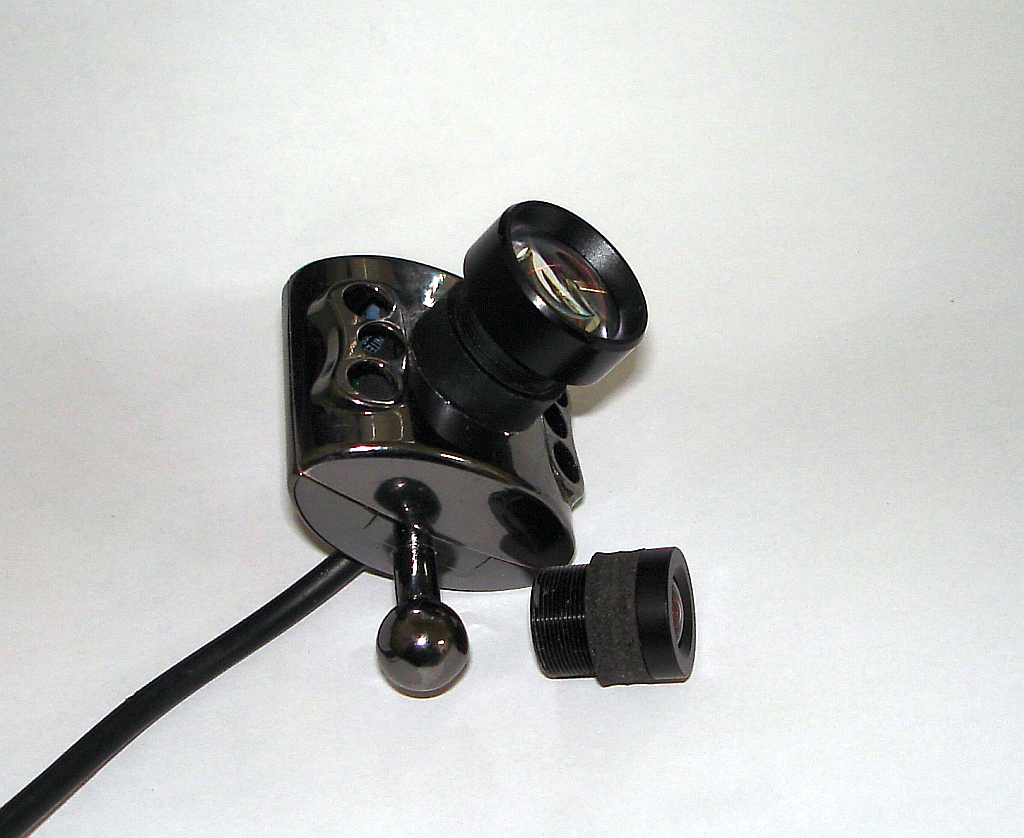

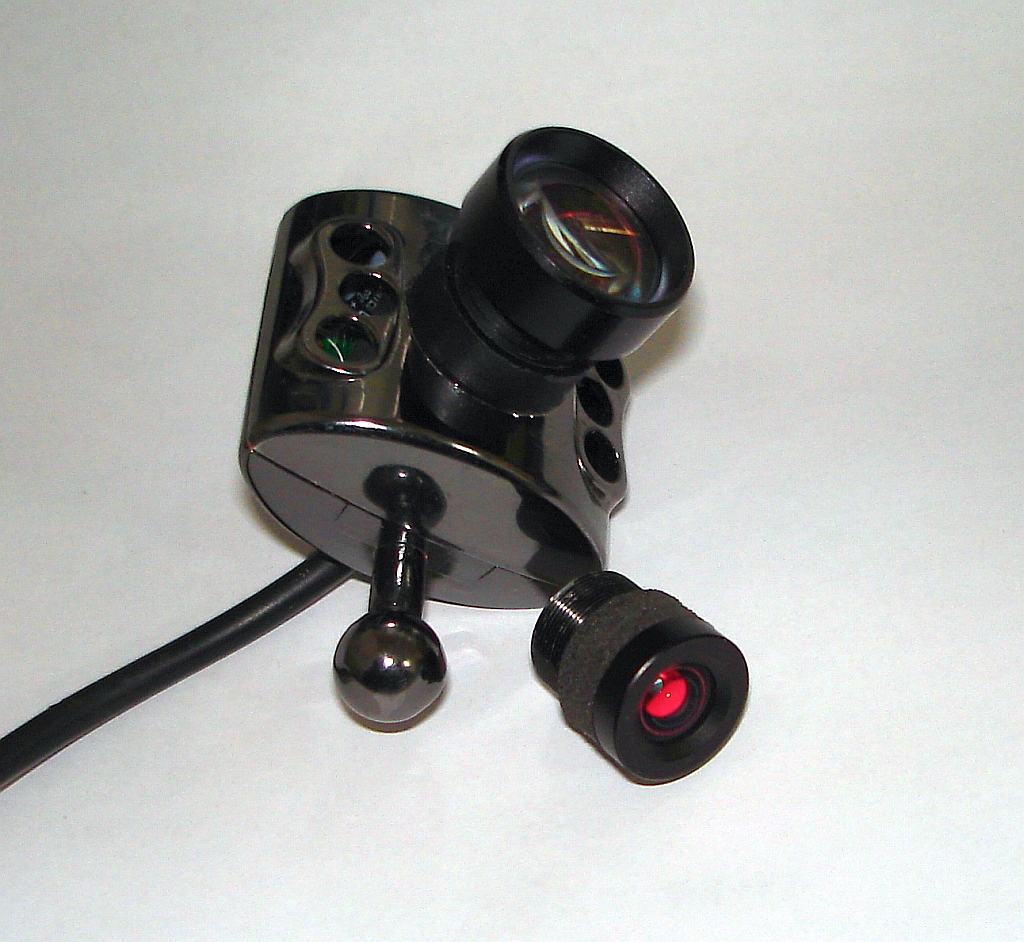

Intre tim am schimbat lentila lui originala de 3.6 mm cu o lentila Mobotix de 8mm, ca sa pot sa atasez camera la un ocular WF 10x 18 mm.
Cu combinatia respectiva pe poza nu se mai vede cercul ocular.

[tamasflex]

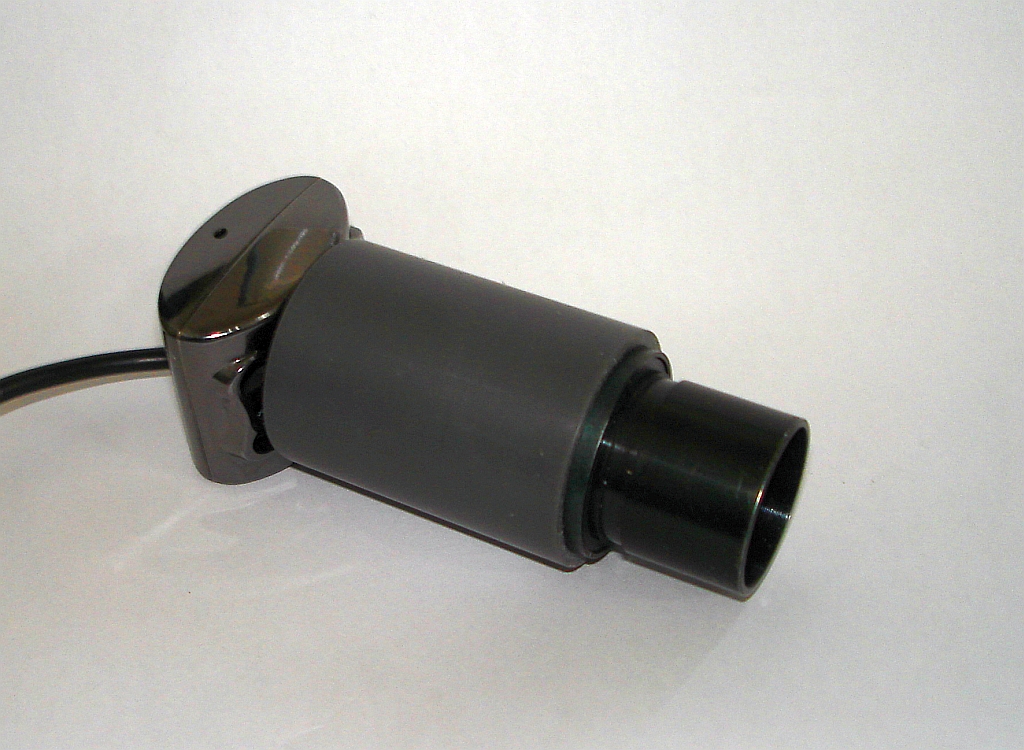

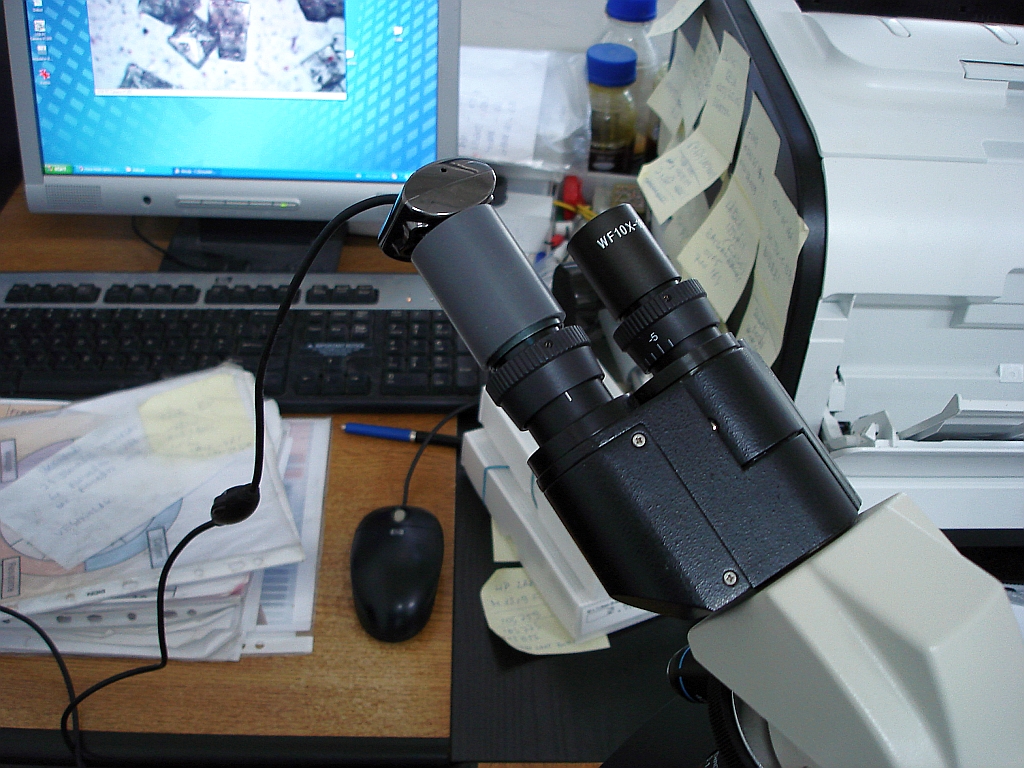

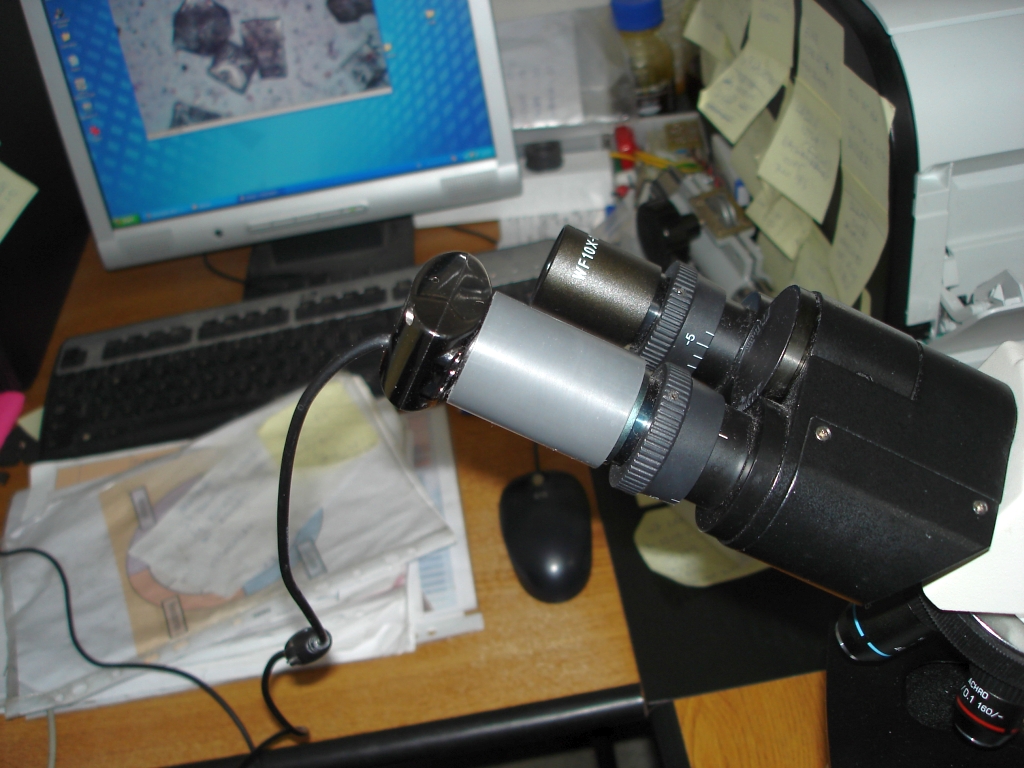

Am mai avansat putin cu adaptarea camerei web la un microscop.
Asta nu inseamna ca nu se poate folosi si la un telescop sistemul.

[RobertG]

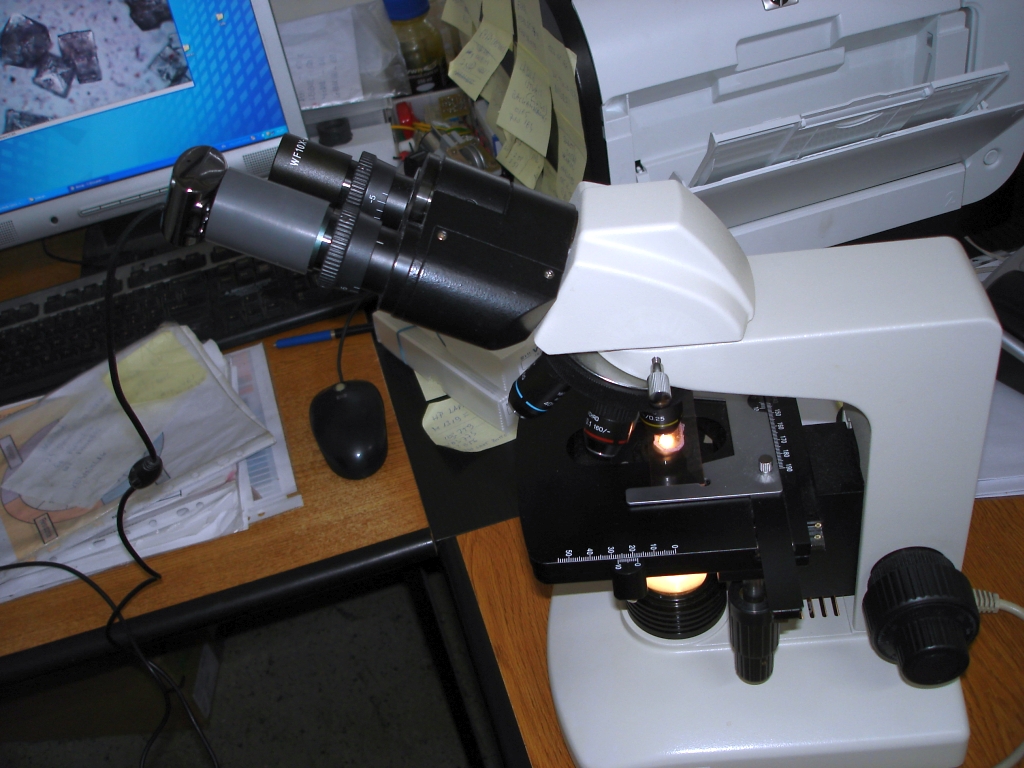

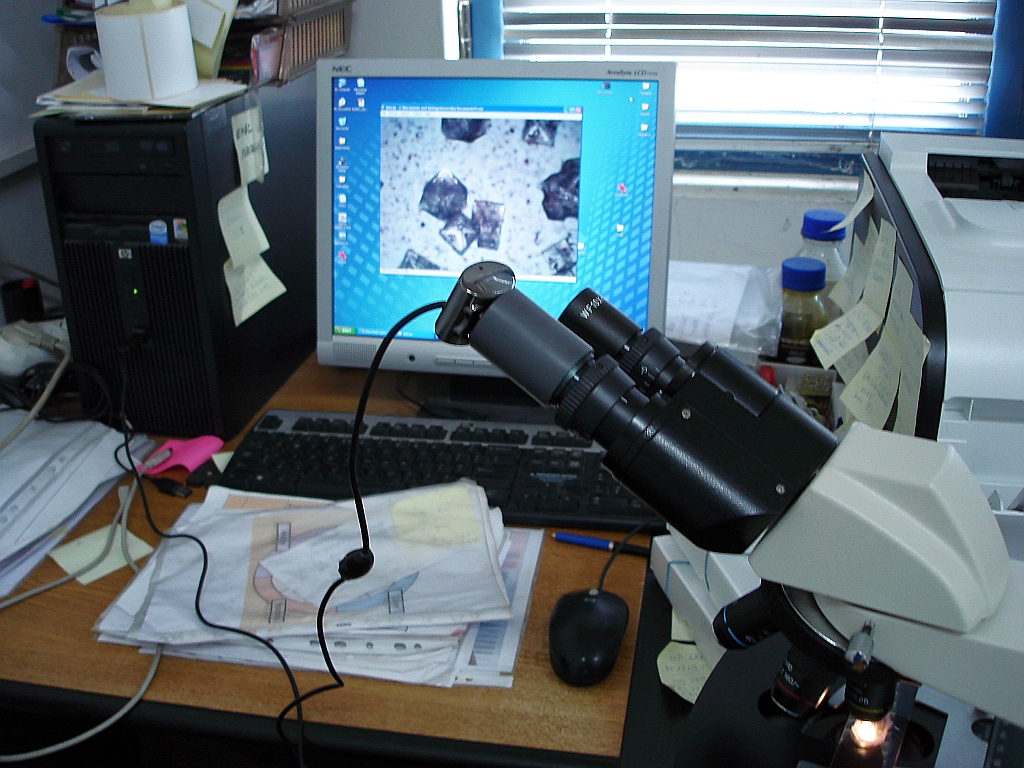

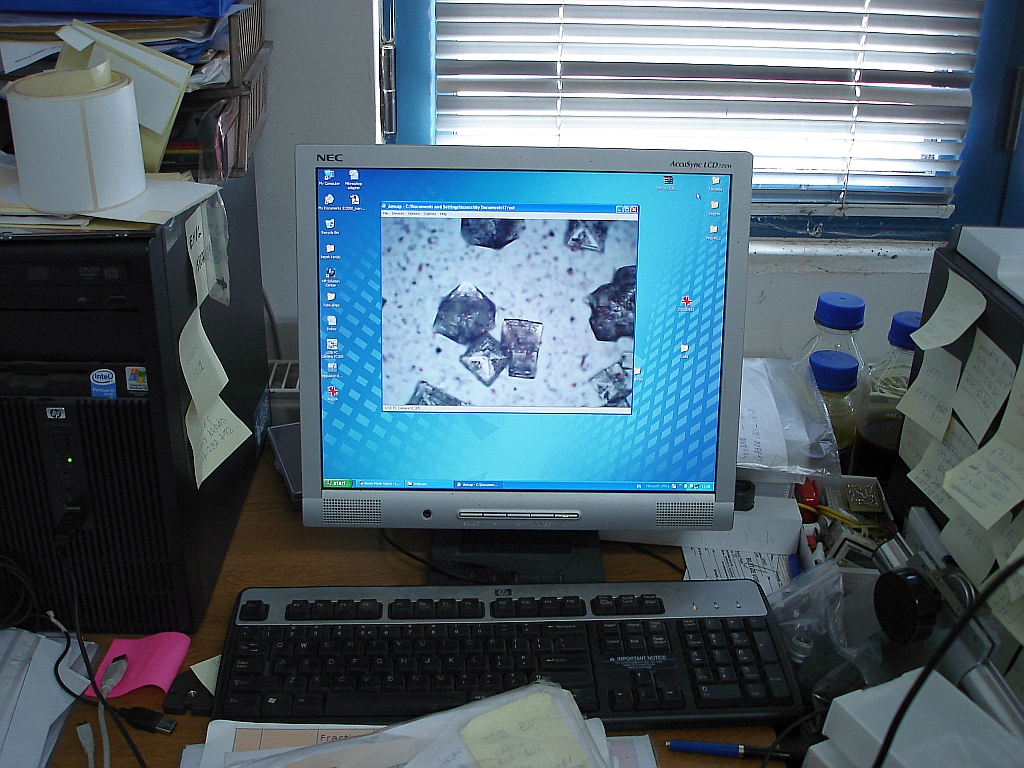

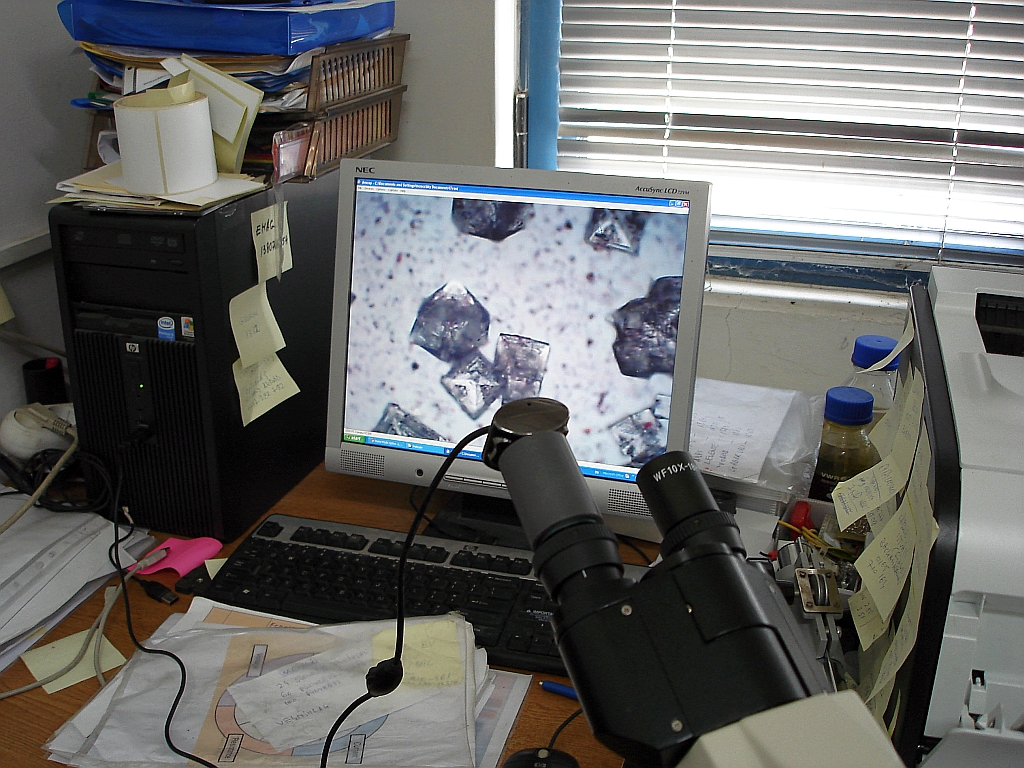

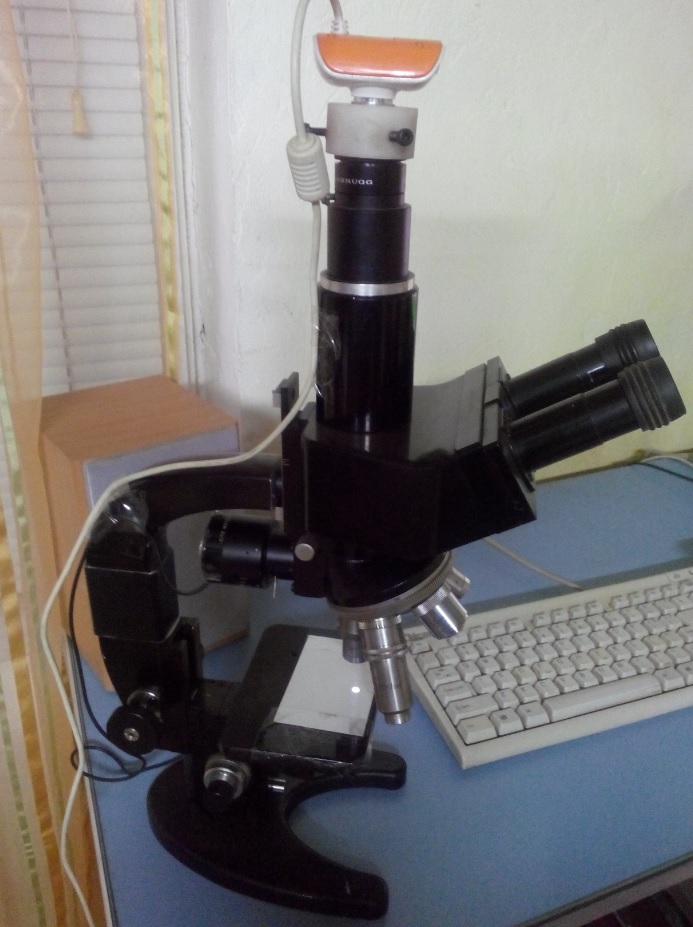

Am montat si eu web-cam-ul pe microscop, pun o poza cu "utilajul", asa putin improvizat cum e in momentul de fata. Am avut o surpriza placuta constatand ca lentila condensatorului optic are un maner ce permite balansarea ei in jurul axei optice iluminand astfel "tinta" sub diverse unghiuri.

[lucian.1333]

faina ''scula''ai incropit Robert

[RobertG]

Merci Lucian, pana la urma ocularul cautatorului 10x50 facut de mine a ajuns la locul lui de origine, pe microscop . La cautator va urma sa-i adaptez port-ocularul ce ti l-am aratat.

[tamasflex]

Am uitat sa scriu cum se calculeaza distanta focala a ocularului video si nu mai pot sa editez postarea mea mai inainte.


Distanta focala a ocularului video:


Σ f = 250 / (d2mm / d1mm) x (f2mm / f1mm)

De unde :

Σ f = Distanta focala a ocularului video
d2 = Diagonala imagine pe monitor
d1 = Diagonala senzor
f2 = Distanta focala obiectiv camera
f1 = Distanta focala a ocular

Nota:

(d2 / d1) = Grosisment video

( f2 / f1) = Grosisment optic

Exemplu:

d2 = 211 mm (diagonala imagine 640x480 pixel )
d1 = 4 mm (diagonala senzor 1/4inch)
f2 = 8 mm (distanta focala obiectiv camera)
f1 = 25 mm (distanta focala a ocular WF 10 x 18 mm )

Cu valorile de mai sus distanta focala a ocularului video:

Σ f = 250 / (211 / 4) x (8 / 25 ) = 250 / 52.75 x 0.32 = 250 / 16.88 = 14.8 mm

[Andrei Ion]

[Erwin]

[offtopic]
Domnule Andrei Ion, vă rugăm să nu mai citați întreg mesajul precedent. Folosiți butonul [post reply] pentru a posta un mesaj nou pe topic. Mulțumesc.
[/endofftopic]

[Erwin]

Domnule Tamasflex, am găsit la piață un obiectiv METEOR 8M în stare bună, cu tot cu vizor și placa pe care sunt prinse, demontat de la camera de filmat rusească pe film de 8mm produsă de KMZ.

Ce părere aveți, se poate utiliza la un webcam sau cameră de supraveghere pentru a-i extinde posibilitățile (zoom și focus manual) sau pot folosi lentilele la altceva? Din ce am citit pe net se pare că e un obiectiv de foarte bună calitate, are acoperiri antireflex și multe lentile în interior, unele din quarz.

[tamasflex]

[Erwin]

Am constatat că distanța focală a lentilei de ieșire este prea scurtă și dpdv mecanic nu pot ajunge în focus cu o cameră web Philips SPC 210, senzorul fiind montat prea în spate, ar trebui demontată din carcasă. Încă nu am încercat cu camera CCD, se demontează mai ușor însă având ieșire CCTV nu mi-a fost la îndemână să fac testul.

[Erwin]

Am găsit la vechituri un obiectiv ASANUMA 70-210mm f:3.5 (Made in Japan) la care partea din față cu lentile nu mai are cele 3 șurubele de prindere în ansamblul mobil de zoom din interior, probabil au fost forfecate sau smulse, nu m-am uitat încă cu atenție la el și dacă se poate repara. Am dat doar 10 lei pe el. M-am uitat prin el cu un ocular și se vede fain, chiar dacă aș fixa lentilele pe poziția de zoom maxim, însă trebuie făcut un adaptor dela baionetă care cred că este Nikon la 1.25" sau scoasă din ecuație baioneta de tot. Revin cu poze.

[Erwin]

Obiectivul dela camera Meteor 8mm:

<a href="https://www.flickr.com/photos/14276572@N03/14235317649" title="IMG_0964 by Erwinux, on Flickr"><img src="https://farm3.staticflickr.com/2935/14235317649_be6522163c_c.jpg" width="800" height="600" alt="IMG_0964"></a>

<a href="https://www.flickr.com/photos/14276572@N03/14442148873" title="IMG_0976 by Erwinux, on Flickr"><img src="https://farm4.staticflickr.com/3906/14442148873_0383bae9f3_c.jpg" width="800" height="600" alt="IMG_0976"></a>

[Erwin]

Obiectivul 70-210mm nu este într-o stare prea bună, are și praf și posibil alte pete pe lentile, poate chiar fungi:

<a href="https://www.flickr.com/photos/14276572@N03/14235319019" title="IMG_0969 by Erwinux, on Flickr"><img src="https://farm4.staticflickr.com/3844/14235319019_49195b37e3_c.jpg" width="800" height="600" alt="IMG_0969"></a>

<a href="https://www.flickr.com/photos/14276572@N03/14235319709" title="IMG_0971 by Erwinux, on Flickr"><img src="https://farm4.staticflickr.com/3915/14235319709_3b964b90cf_c.jpg" width="800" height="600" alt="IMG_0971"></a>

Aici se văd cele două părți și urme unde au fost cele 3 șurubele de prindere, în interiorul celulei din față se vede un șurub rupt iar celelalte două lipsesc:

<a href="https://www.flickr.com/photos/14276572@N03/14420677062" title="IMG_0972 by Erwinux, on Flickr"><img src="https://farm4.staticflickr.com/3848/14420677062_0b2920b18f_c.jpg" width="800" height="600" alt="IMG_0972"></a>

[Erwin]

Am desfăcut dubletul frontal din tub, lentilele sunt murdare dar sper că le voi putea curăța. Încă nu știu cum pot desface șuruburile mici care țin tuburile de aluminiu, sunt cam ruginite și aluminiul oxidat. O să pun picături de WD40 deocamdată. Sunt mai multe tuburi concentrice și ca să pot reface prinderea pe inelul interior de subansamblul mobil din spate acestea trebuie demontate dinspre exterior spre interior, pe rând. Examinând lentilele din spate am constatat că și acestea sunt destul de murdare.

Este clar că obiectivul nu va mai putea fi folosit la fotografie însă aș putea încerca să-l transform într-o lunetă cu zoom pentru vizual.
