[theogon]

Bravos Alex, ai pornit cu avânt ad astra. Cred că montura realizată este înnobilată de orarul afişat pe marginea dulapului. Mie mi se pare o fotografie memorabilă.

Off topic. Pe vremea când John Dobson arăta lumii minunile cerului, sau poate puţin înainte (cam prin 1964) exista în Bucureşti un bătrân neştiut, care la intersecţia Căii Victoriei cu fostul 6 Martie punea în staţie un refractor isprăvit cu tub metalic şi focuser de alamă şi ne îndemna să privim spre Lună. Copil fiind, am privit fascint unduirea lentă a astrului nopţii, iar imaginile acelea le ţin minte şi acum. În timpul zilei luneta era legată cu lanţuri de un grilaj al Cercului Militar, iar câteodată seara se făceau observaţii. După anii '70 nu l-am mai regăsit pe bâtrân, iar luneta a dispărut şi ea de la locul ştiut.
Dacă îmi amintesc bine, refractorul cred că avea 10 -12 cm diametru şi focala cam 1,5 m, montura metalică solidă altazimutală, iar trepiedul masiv era din lemn şi metal.
Am dat acest exemplu ca să arăt că şi la noi au existat inimoşi neştiuţi care au arătat lumiii o mică parte din tainele nopţii.

[alex1209]

Am facut cateva modificari la partea de prindere a tubului optic de montura. Flansele mult asteptate au sosit acum ceva timp si ii multumesc si lui saiph pentru ele.

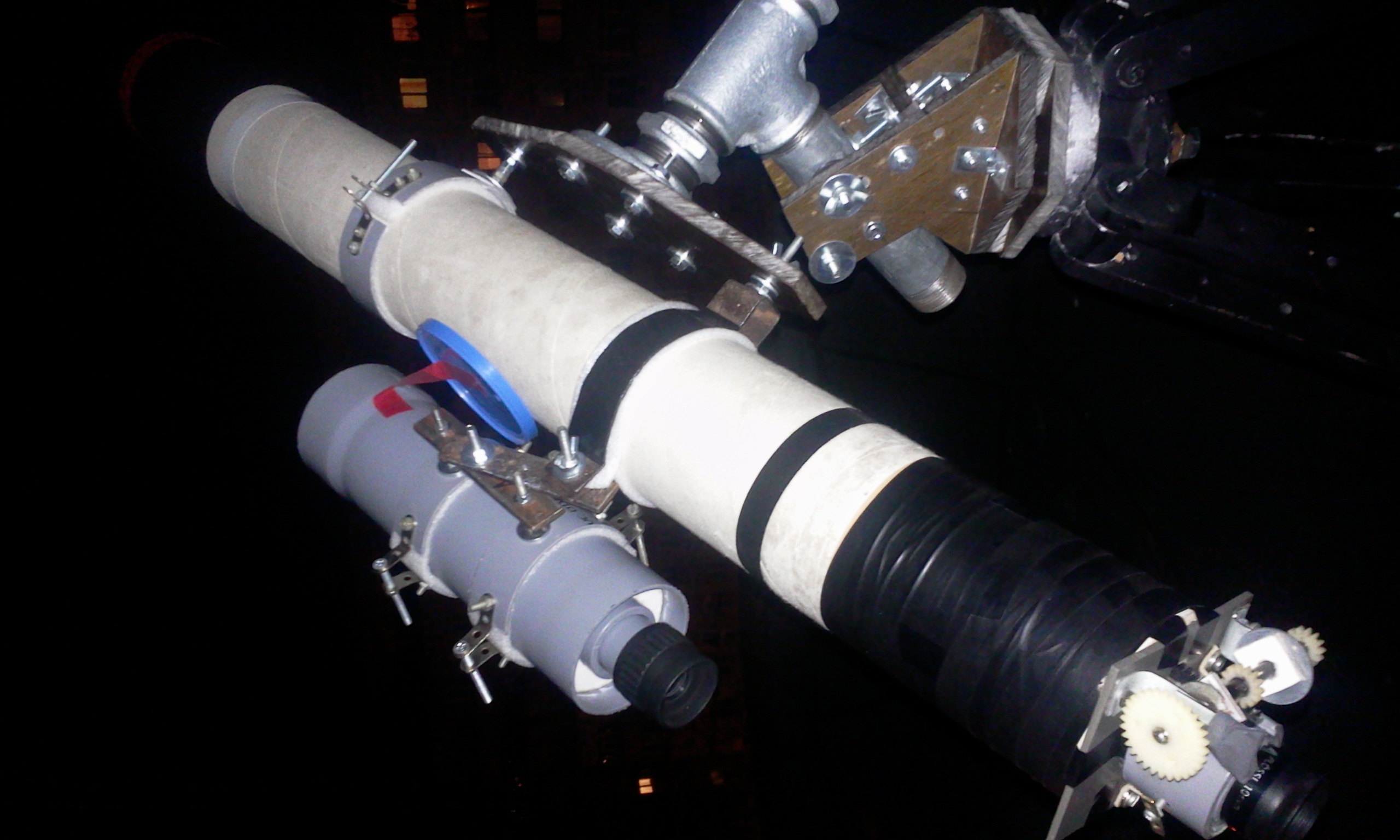

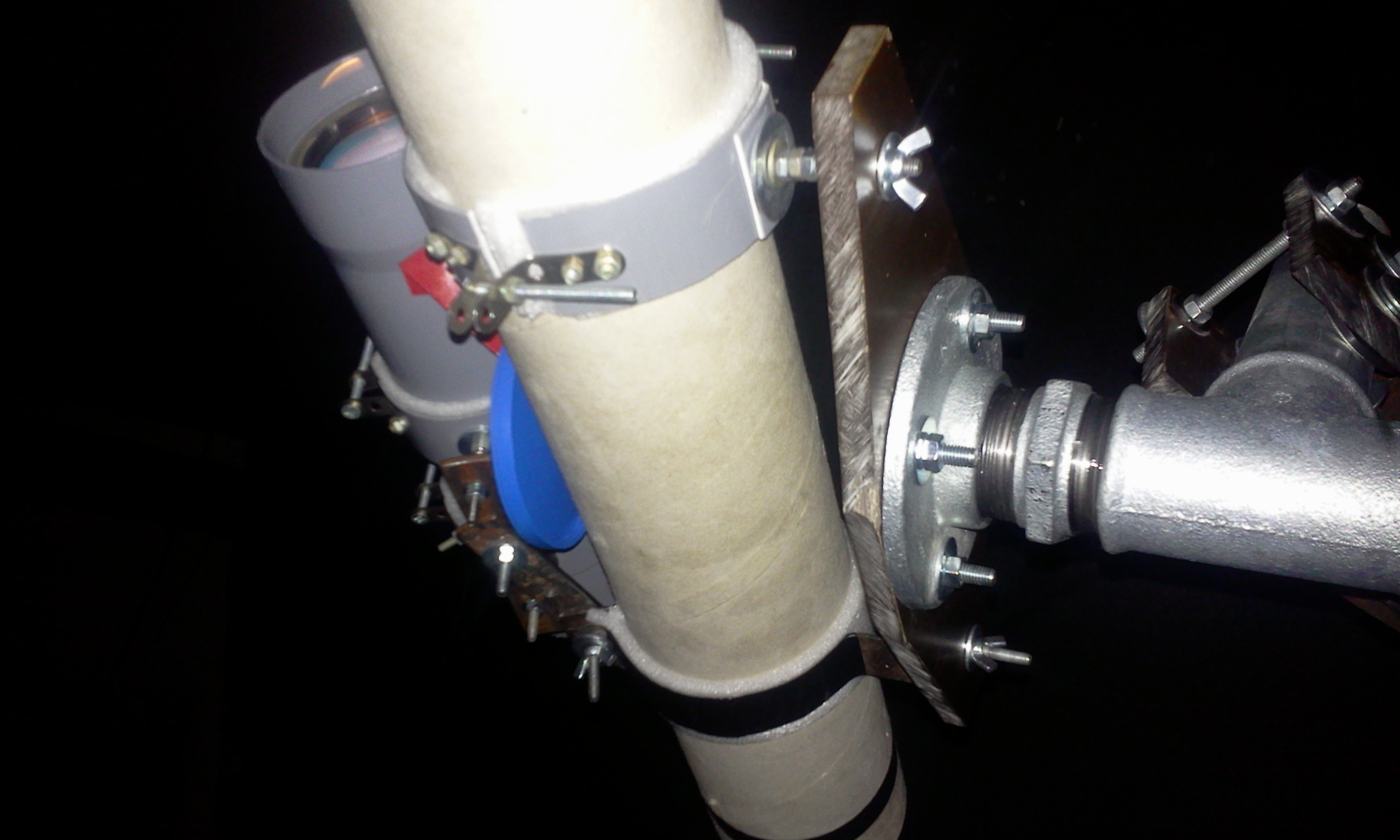

Am facut din textolit o placa de montare pe care doar prind tubul optic cu piulite cu urechi.

Luneta cautatoare am strans-o bine in suruburi, ca sa nu stau mereu sa o reglez, acum fiind amandoaua lunetele aliniate. Luneta a devenit mai usoara cu noile modificari, fiindu-mi si mie mai usor de montat se demontat.

Cam asta e, iar acum pot spune ca nu mai am nimic de facut la ea.

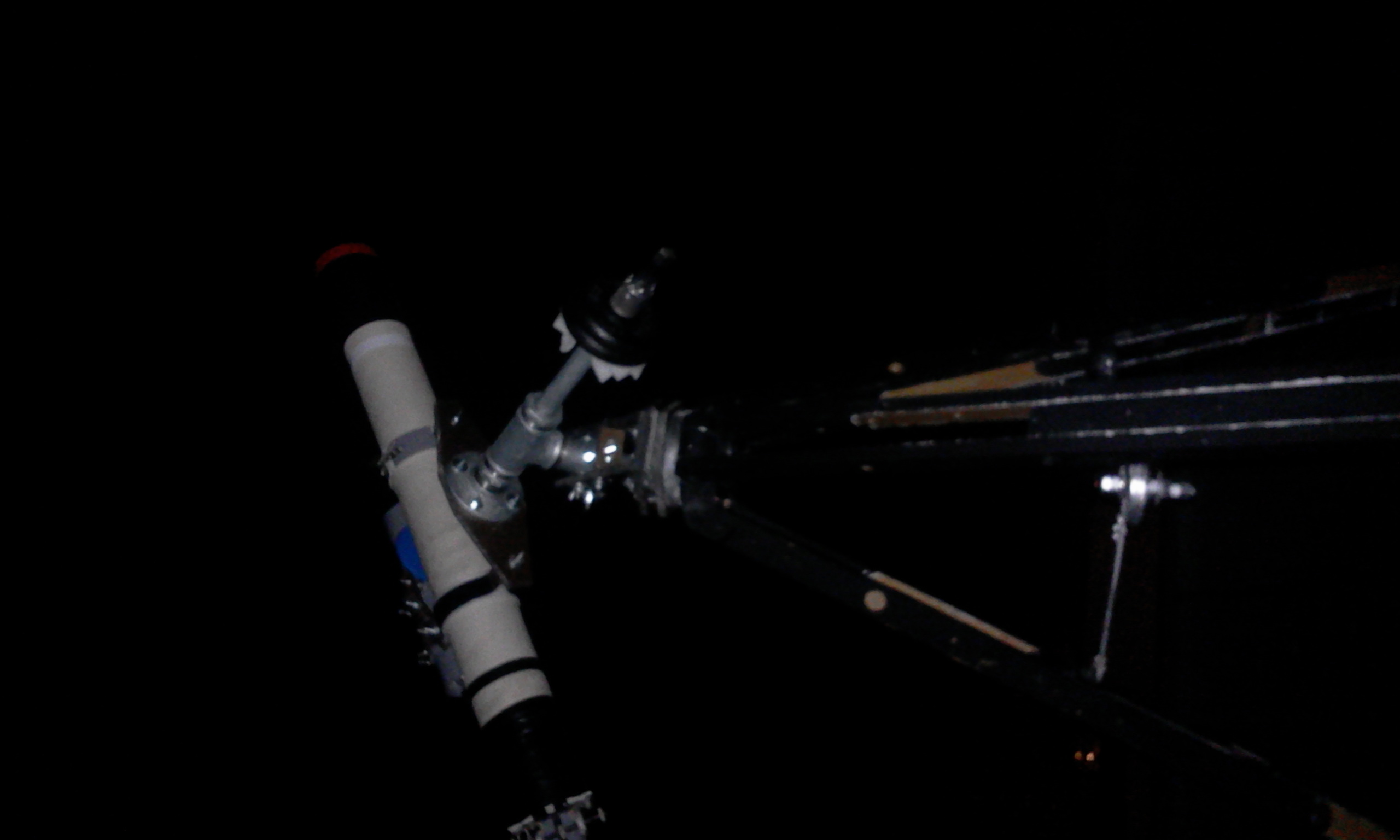

Iata si cateva poze, iar ultimele poze, mai artistice, asa... facute chiar aseara.

[alex1209]

De fapt, primele 2 poze sunt artistice , iar celelalte nu stiu de ce mi le-a pus invers ...

[Catalin Paduraru]

Cat te-a costat pana acum montura?

[alex1209]

Intre 150 si 200 Lei. Nu depaseste 200...

[saiph]

[HanShu]

Profit de faptul ca in acest post si-au prezentat mai multi membri jucariile mesterite acasa, va salut cu respect si voi posta si eu incercare mea de trepied+montura alt-az.
Precizez ca am inceput si eu ca romanul din proverb "iarna car si vara sanie", adica m-am apucat sa construiesc montura in timp ce economisesc pentru un tub optic:)

Am inceput cu un cadou de la un prieten si anume 3 bucati de aproximativ 1.5 metri de profil dreptunghiular de 3x2cm care au ajuns picioarele trepiedului.

Pentru ca flansele de metal sunt mai greu de gasit si cam scump de confectionat, am improvizat 2 flanse, una pentru baza trepiedului si una care urmeaza sa fie adaptata pentru sistemul de prindere al tubului optic, din cateva bucati de parchet laminat ramase din vremuri stravechi printr-un colt al subsolului.
Am folosit smirghel mare pentru a curata bucatile de parchet in zonele de contact si am lipit cu prenadez cate 3 bucati pentru fiecare flansa.
Pentru ca pendularul meu e cam batraior si nu prea coopereaza cand e vorba de taiat drept, am apelat la un vecin care inca mai lucreaz pe un strung vechi si mi-a rotunjit perfect placile.

Pentru prinderea monturii pe flansa am folosit un surub de jumatate de tol mesterit la strung tot de vecinul cu pricina, iar ca piulita am folosit o reductie de la 1 tol la 1/2 pe care va fi prins un niplu cu filet dublu interior.
Din cauza ca tot m-am hotarat si razgandit asupra modelului monturii (initial am vrut sa fie ecuatoriala, dar pentru ca sunt inca incepator am zis sa fiu cuminte si sa fac ceva mai simplu), nu am luat inca toate piesele.
Am vorbit cam mult va voi lasa sa vedeti din poze cam in ce stadiu sunt. Orice sfat si sugestie sunt binevenite.

http://imageshack.us/a/img818/4576/20130320130636.jpg
http://imageshack.us/a/img835/830/20130320130629.jpg
http://imageshack.us/a/img827/6477/img1192nb.jpg
http://imageshack.us/a/img9/6337/img1194kf.jpg
http://imageshack.us/a/img692/3797/img1196bv.jpg
http://imageshack.us/a/img827/5226/img1195r.jpg
http://imageshack.us/a/img703/4750/img1193p.jpg

Am folosit imageshack pentru ca nu stiu cum sa uploadez pozele direct pe forum.
Voi mai posta pe masura ce avansez cu lucrul. Mai am de facut spider-ul pentru trepied, de uzat filetele la tevi si la final un grund si o vopsea. Sper sa imi iasa frumos, fiind primul meu proiect de genul acesta.

edit: pentru ca am avut ceva probleme , nu stiu din ce motiv, cu postatul pozelor am lasat doar linkurile. Imi cer scuze pentru inconvenient.

[neox]

Bravo mai baieti !. Definitia ATM-ului in actiune

HanShu ca sa nu te mai complici cu 'spiderul' ai putea sa faci un triunghi (demontabil) din placaj sau alt material cu care sa consolidezi picioarele. Si ai ai tava de pus una alta. Cu 'spider' ar trebui si o tija centrala pe care sa culiseze si pe care sa-l poti bloca la deschiderea dorita. Altfel isi face treaba pe jumatate.
Trepiedul meu refacut dintr-un fost AZ3 sau asa ceva...
http://www.astronomy.ro/forum/viewtopic.php?p=47373
